Как заменить столбцы диаграммы Excel изображениями и иконами

Быстрая навигация

• Начальный уровень: Замена столбцов на простые изображения
• Продвинутый уровень: Частично заполненные графические столбцы (например, соотношение пола)
• Советы и приёмы, когда это не работает
• Контрольные списки и критерии приёмки
• FAQ

Начальный уровень: Замена столбцов на простые изображения

Этот раздел показывает базовый процесс: как превратить обычную столбчатую диаграмму Excel в диаграмму, где столбцы — это изображения (например, силуэты зданий).

Шаги:

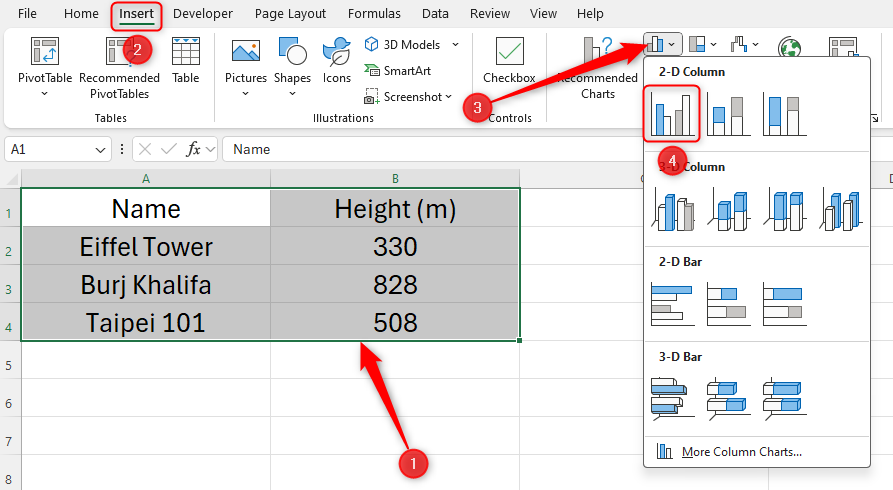

1. Подготовьте данные. В примере приведены высоты трёх известных зданий. Выделите диапазон данных.
2. На вкладке «Вставка» выберите тип диаграммы «Горизонтальная/Вертикальная» → «Группированный столбчатый (2D)» (в английской версии: Insert → 2D Clustered Column).

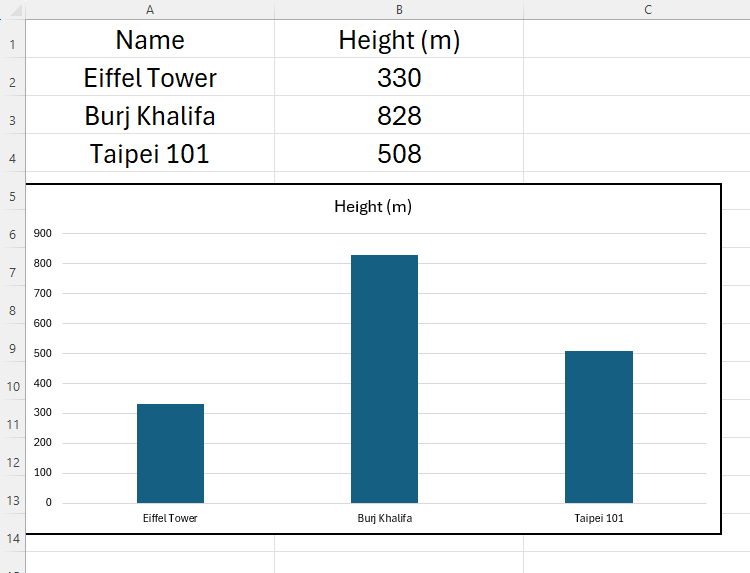

3. Получите стандартную диаграмму — она читаема, но нейтральна.

4. Найдите подходящие изображения (черно-белые силуэты или иконки работают лучше всего) и вставьте их в лист Excel (копировать → вставить).

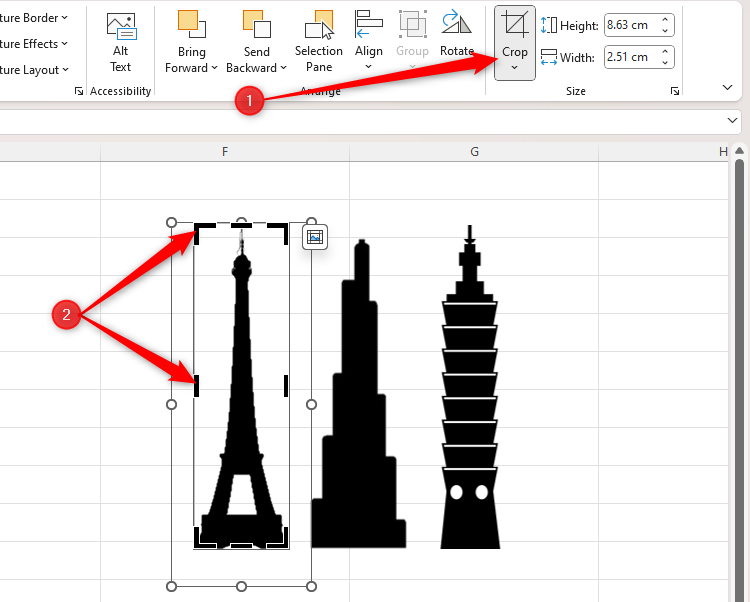

5. Обрежьте лишнее пространство вокруг изображения: выделите рисунок → вкладка «Формат рисунка» → «Обрезка», подгоните рамки.

6. Повторите обрезку для всех изображений, которые собираетесь использовать.

Переход изображения в столбец диаграммы:

7. Выделите подготовленное изображение и нажмите Ctrl+C.

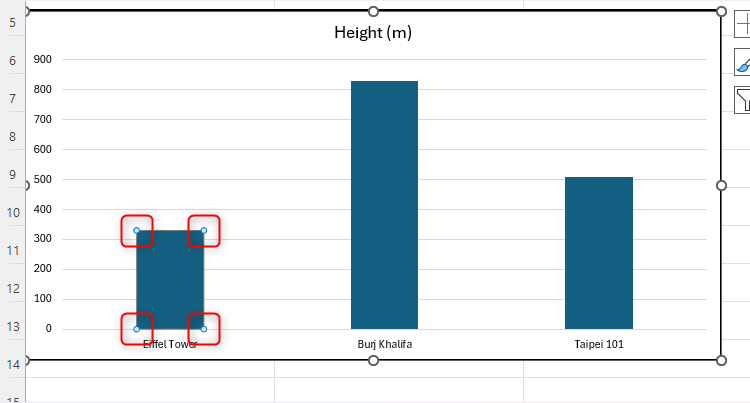

8. Вернитесь к диаграмме. Кликните один раз по серии столбцов, затем через секунду кликните ещё раз по нужному столбцу — таким образом вы выделите именно один столбец (не делайте двойной щелчок мышью).

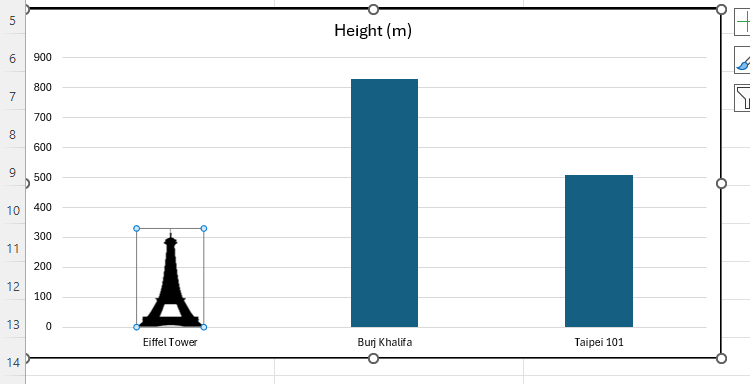

9. Нажмите Ctrl+V — изображение вставится и заменит стандартный прямоугольник столбца. Повторите для каждого столбца.

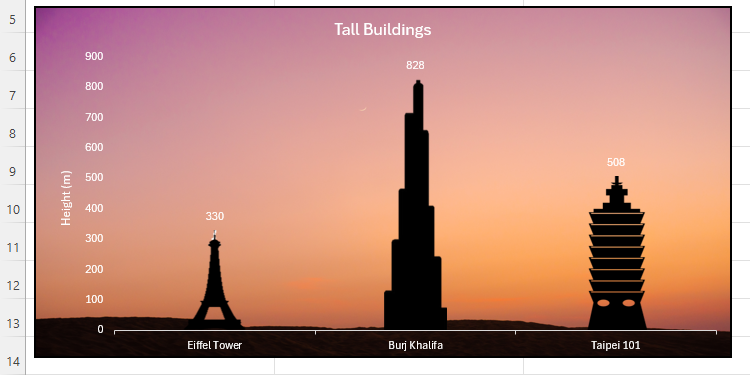

10. Удалите временные вставленные изображения, выровняйте подписи, при необходимости добавьте подписи данных, отредактируйте оси и фон.

Советы по качеству изображений:

• Используйте векторные изображения или чёткие контрастные силуэты, чтобы при масштабировании форма оставалась читаемой.
• Избегайте фотографий с деталями и шумом: они теряются при уменьшении размера в столбце.
• Если нужен однотонный стиль, приведите все изображения к одному цвету с помощью инструментов «Цвет»/«Заливка изображения».

Важно: после вставки изображения в столбец оно будет масштабироваться вместе с данными — при изменении исходных чисел картинка растёт или уменьшается так же, как и обычный столбец.

Продвинутый уровень: Частично заполненные графические столбцы

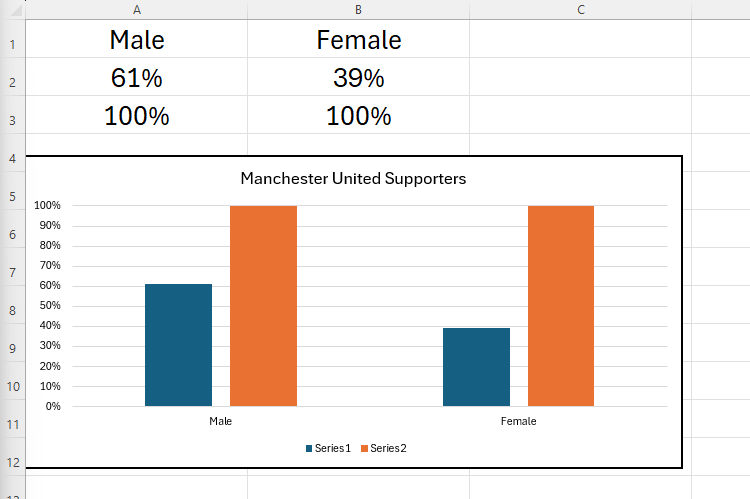

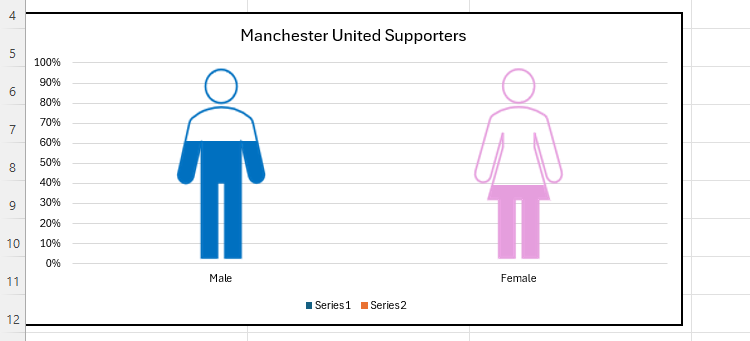

Этот метод полезен, когда нужно показать отношение долей внутри целого — например, соотношение мужских и женских болельщиков. При этом одна часть столбца отображается заполненной и цветной, а другая — прозрачной или с контуром, но обе представлены одним графическим символом.

Подходящие изображения: используйте встроенную галерею иконок Excel или собственные векторные иконки.

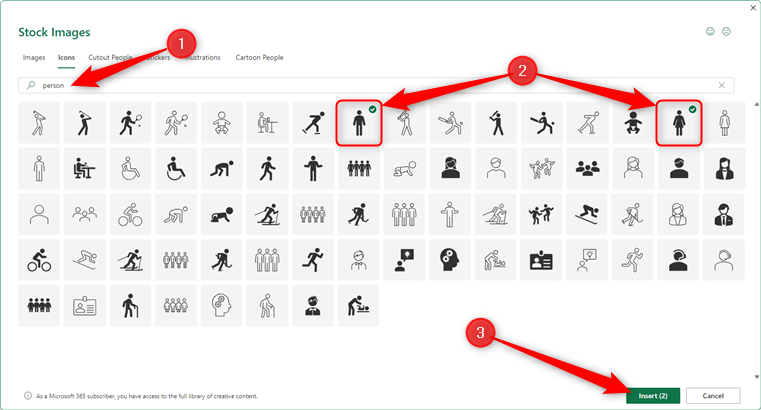

1. Вставка иконок: Вкладка «Вставка» → «Иконки» (Insert → Icons). Найдите «person» или «человек» и выберите иконки для мужчин и женщин.

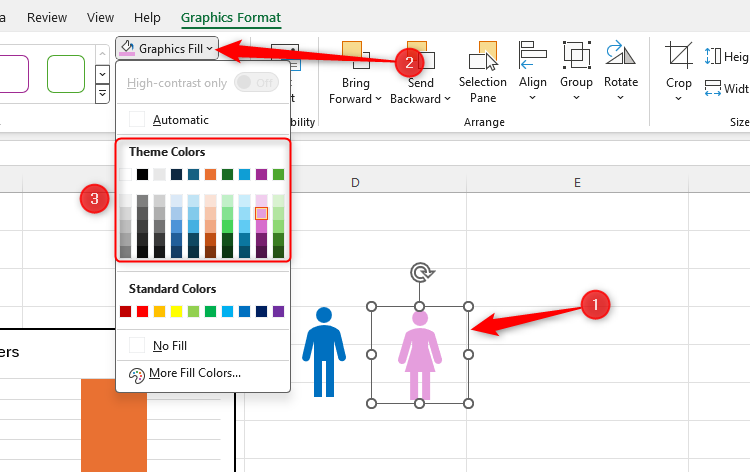

2. Залейте одну пару иконок цветом (например, синий/розовый) через «Формат графики» → «Заливка графики».

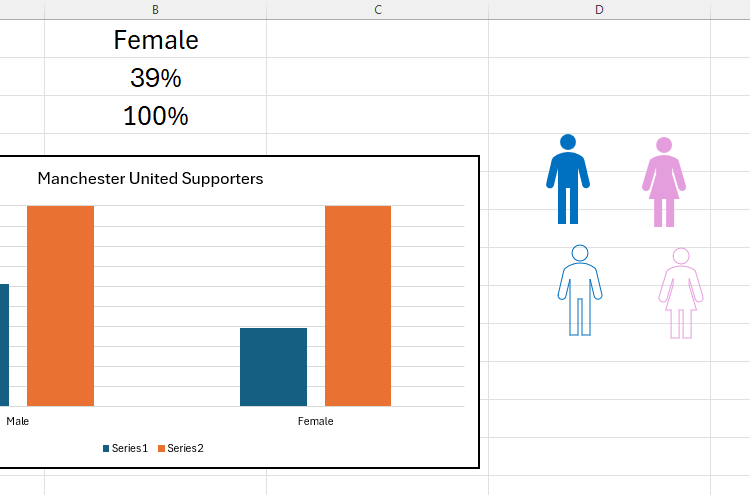

3. Дублируйте иконки (Ctrl+C → Ctrl+V), а у скопированных снимите заливку: «Контур графики» → тот же цвет, «Заливка графики» → «Нет заливки». В результате должно быть 4 иконки: заполненная/контурная для каждого пола.

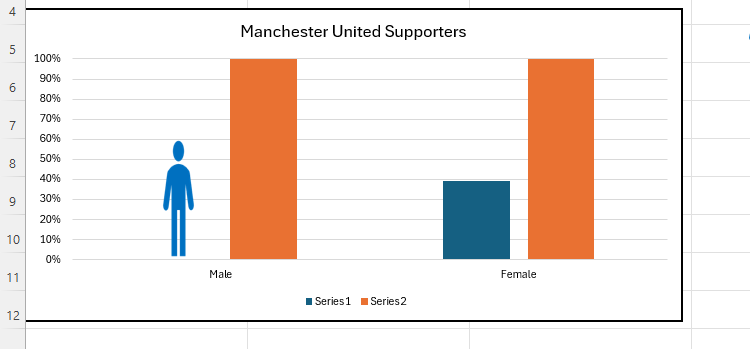

4. Вставьте иконки в диаграмму аналогично базовому методу: выделите заполненную иконку → Ctrl+C → выберите соответствующий столбец (дважды щёлкните) → Ctrl+V. Для 100% значений используйте контурные иконки.

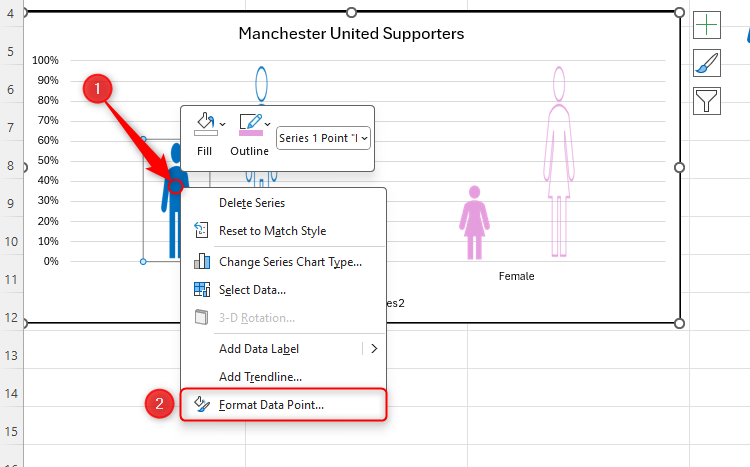

5. Форматирование данных в диаграмме: выделите отдельный элемент (двойной одиночный клик), правый клик → «Формат ряда данных».

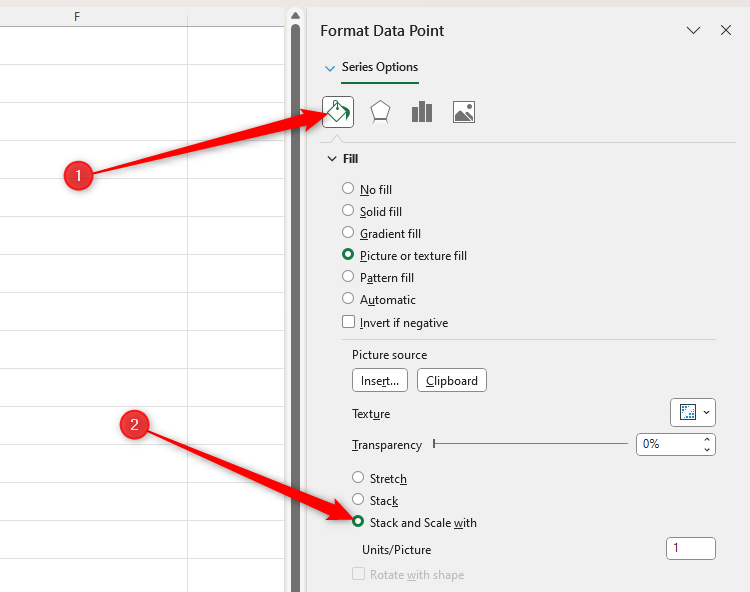

6. В панели «Формат ряда данных» включите «Сопоставлять и масштабировать» (Stack And Scale With) — это заставит объект масштабироваться вместе с высоким столбцом.

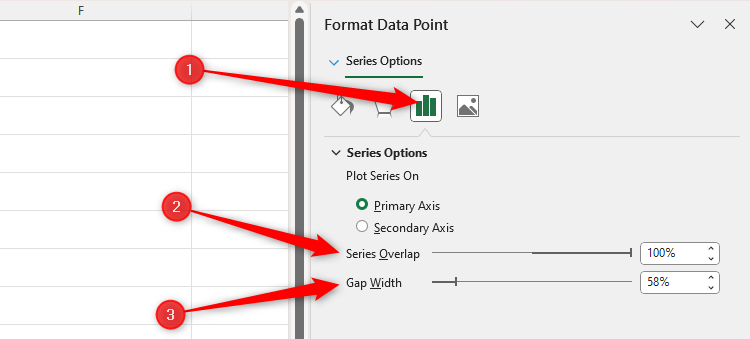

7. Для правильного наложения иконок: выделите контурную иконку (снова одиночный клик), в панели «Параметры ряда» установите Series Overlap = 100% и подберите Gap Width (ширину зазора) по вкусу — это изменит вид иконок и их пропорции.

8. Отрегулируйте Gap Width до подходящего значения (в примере это 58%). После этого заполненные и контурные иконки будут накладываться одна на другую, давая эффект частичного заполнения.

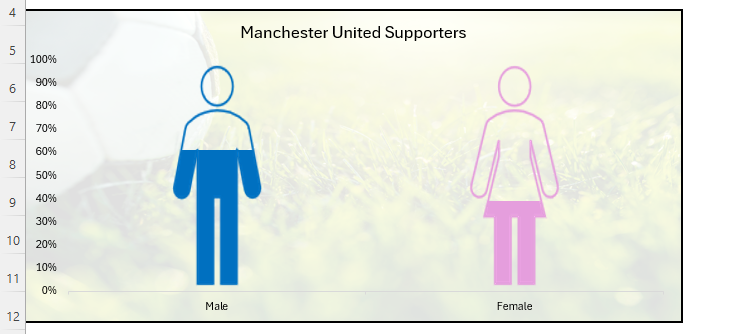

9. Финальные штрихи: уберите легенду и сетку, добавьте фон (полупрозрачную тематику футбола в примере), подписи данных и легенду при необходимости.

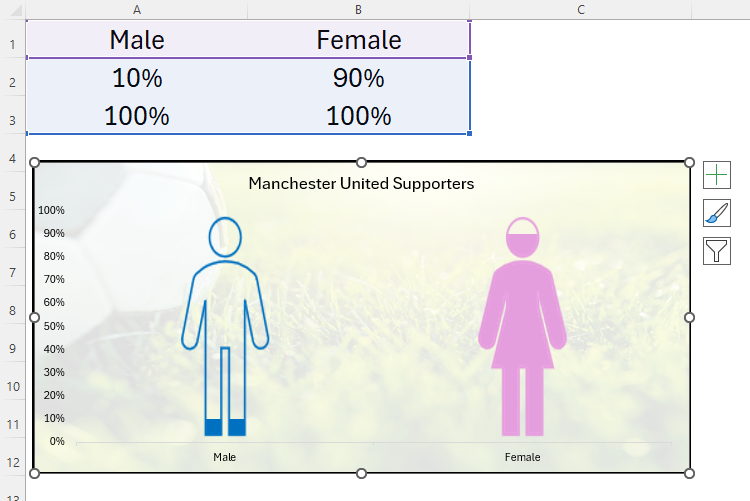

Проверьте поведение при изменении данных: заполненные иконки будут реагировать на изменение значения (рост/уменьшение), а контурные останутся на уровне 100%.

Советы, приёмы и типичные ошибки

• Обрезка перед вставкой: всегда обрезайте изображения перед вставкой в столбец — лишние прозрачные области повлияют на масштабирование.
• Используйте одноцветные SVG/ICO/PNG с прозрачным фоном для равномерного результата.
• Если изображение «перекошено» или обрезано неравномерно, проверьте, не остался ли у него невидимый padding (прозрачная граница).
• Не применяйте сложные градиенты или текстуры: при уменьшении они теряют смысл.
• Отложите удаление исходных изображений до завершения всех вставок — полезно для повторного использования.

Когда это не подойдёт:

• Для большого числа категорий (больше 8–10) такой стиль снижает читаемость — используйте минимализм.
• Когда требуется точное сравнение значений с высоким разрешением: пользователь может неверно оценить высоты по визуальным силуэтам.
• Для печатных отчётов, где цвета и градиенты могут искажаться при печати — тестируйте печать заранее.

Доступность и понятность:

• Добавьте числовые подписи (data labels) и текстовые пояснения под диаграммой — это помогает людям, которые не воспринимают изображения.
• Убедитесь, что контраст между иконкой и фоном достаточен для людей с нарушениями зрения.

Альтернативные подходы и расширения

1. Использовать условное форматирование ячеек и мини-графики (sparklines) для компактных дашбордов.
2. Создавать пользовательские маркеры в диаграммах рассеяния (scatter plot) и привязывать их к осям для продвинутой компоновки.
3. Генерировать SVG-иконки программно (например, векторный шаблон со шкалой) и вставлять их через Power Query или макросы VBA для автоматизации.
4. В Power BI аналогичный приём реализуется через пользовательские визуализации или SVG в полях типа «Image URL».

Когда выбирать альтернативы:

• Если диаграмм много и требуется автоматическое масштабирование/обновление из источника — рассматривайте Power BI или макросы.
• Если важна точность и простота интерпретации — используйте стандартные столбцы с хорошими подписями.

Контрольный список перед публикацией

• Все изображения обрезаны и выровнены
• Подписи данных добавлены и читаемы
• Легенда и сетка упрощены или убраны
• Контраст и цветовая доступность проверены
• Диаграмма протестирована с разными значениями данных
• Исходные вставленные изображения удалены из листа (если не нужны)

Критерии приёмки

• Визуальные элементы масштабируются пропорционально при изменении данных
• Все подписи и метки остаются видимыми и корректными
• Диаграмма понятна без дополнительного устного объяснения (если это цель)

Чек-листы по ролям

Дизайнер:

• Использовать SVG/PNG с прозрачным фоном
• Согласовать цветовую палитру с брендом
• Проверить читаемость при уменьшении размера

Аналитик/Отчётчик:

• Проверить, что замена изображениями не вводит в заблуждение относительно величин
• Добавить точные числовые подписи
• Подготовить версию с обычными столбцами для сравнительного просмотра

Технический администратор/Разработчик:

• Автоматизировать вставку иконок при помощи макросов при необходимости
• Проверить совместимость шаблона отчёта для разных версий Excel

Совместимость, экспорт и миграция

• Вставленные изображения в диаграммы корректно работают в настольной версии Excel (Windows, macOS). В веб-версии Excel (Excel for the web) поведение может отличаться: некоторые параметры форматирования (например, точная настройка Series Overlap) недоступны.
• При экспорте в PDF результат обычно воспроизводится корректно. При экспорте в старые форматы (.xls) возможна потеря прозрачности или масштабирования.
• Для автоматизации в больших отчётах рассмотрите Power Query или VBA: с их помощью можно автоматически подставлять изображения в нужные ячейки и обновлять диаграммы.

Совет по миграции: если отчёт должен работать и в Excel Online, подготовьте отдельную упрощённую версию с обычными столбцами и иконками в качестве декоративного слоя.

Примеры ошибок и способы их устранения

Проблема: изображение вставляется, но не масштабируется вместе с данными.

• Причина: не включена опция «Сопоставлять и масштабировать» для данного элемента.
• Решение: выделите элемент → Правый клик → Формат ряда данных → Вкладка «Заливка и линия» → включите «Сопоставлять и масштабировать».

Проблема: иконки обрезаны неравномерно или имеют пустые поля.

• Причина: исходное изображение содержит прозрачные рамки.
• Решение: используйте инструмент «Обрезка» в Excel или подготовьте изображение в редакторе, удалив прозрачные поля.

Проблема: диаграмма плохо читается при печати.

• Решение: удалите фоновые изображения, переключитесь на высококонтрастные цвета и распечатайте тестовую страницу.

Короткий набор решений (cheat sheet)

• Быстрая вставка: Ctrl+C (копировать изображение) → одиночный клик по серии → одиночный клик по столбцу → Ctrl+V
• Дублирование иконки: Ctrl+C → Ctrl+V (затем убрать заливку для контурной версии)
• Наложение: Формат ряда данных → Series Overlap = 100% → подберите Gap Width
• Масштабирование: Формат ряда данных → Включить Stack And Scale With

FAQ

Можно ли использовать фотографии вместо силуэтов?

Да, но фотографии с мелкими деталями плохо видны при уменьшении размера. Предпочтительнее одноцветные или векторные силуэты.

Работает ли этот приём в Excel Online?

Частично. Вставку изображений и простое форматирование можно делать, но некоторые опции (например, точная настройка Series Overlap или «Stack And Scale With») могут быть недоступны в веб-версии.

Как автоматизировать замену изображений для большого числа диаграмм?

Для массовой подстановки используйте макросы VBA или подготовьте шаблон с привязкой к URL изображений и сценариями, которые ставят изображения в нужные точки данных.

Краткое резюме

• Замена столбцов изображениями в Excel — быстрый путь к более выразительной визуализации.
• Для заполненных/частично заполненных столбцов лучше использовать иконки и настраиваемое перекрытие рядов.
• Проверьте доступность, совместимость с веб-версией и поведение при печати.

Дополнение: вы можете применить те же приёмы и к горизонтальным диаграммам (bar charts): замените полосы горизонтальными изображениями, например, силуэтами змей при сравнении средней длины пород.
