Как сохранять данные в EEPROM на Arduino

Картинка: макет платы Arduino и модулей вокруг для примерного контекста использования EEPROM.

Что такое EEPROM?

EEPROM — это «electrically erasable programmable read-only memory», электроcерозаписываемая энергонезависимая память. Проще: это небольшая область памяти, которая сохраняет данные при отключении питания (в отличие от ОЗУ).

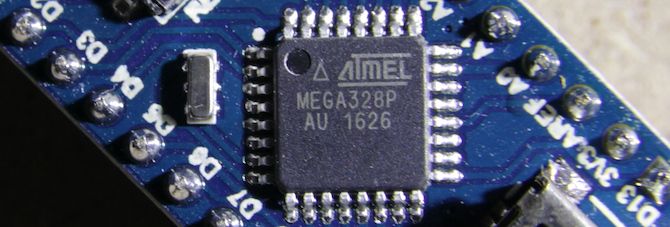

Картинка: крупный план микросхемы и её корпуса, используемой в некоторых платах. EEPROM встроена во многие микроконтроллеры и доступна почти на всех платах Arduino, но объём и реализация зависят от модели. Посмотрите руководство по выбору плат для деталей о конкретных моделях.

Как это работает?

Технически запись и стирание в EEPROM выполняются с использованием туннелирования Фаулера-Нордгейна. Это не нужно знать досконально, чтобы её использовать. Главное — электрический сигнал меняет заряд в ячейке, что меняет хранимый бит.

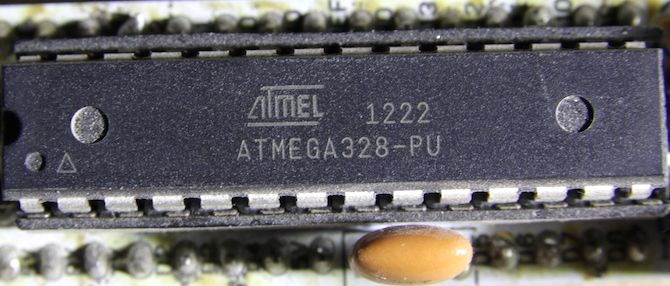

Картинка: детальный снимок пайки и корпуса микроконтроллера с отмеченными контактами.

Срок службы

EEPROM имеет ограниченный ресурс: типично указывается около 100000 циклов записи/стирания на одну ячейку. Это означает, что многократная запись в одну и ту же ячейку со временем может привести к ошибкам чтения.

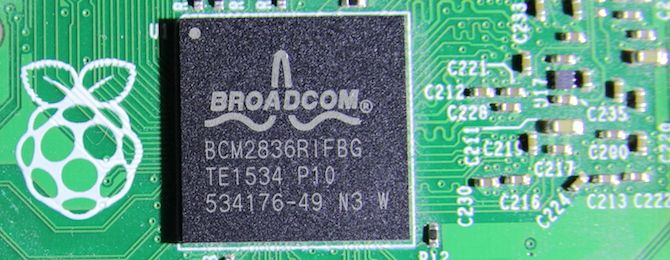

Картинка: микросхема с фокусом на текстуры корпуса и маркировку.

Важно:

• Чтение не изнашивает EEPROM — можно читать сколько угодно.
• Изнашивается каждая ячейка отдельно — если плата имеет 1000 ячеек, проблема возникает только при частой записи в одни и те же адреса.
• Производители указывают типичное число циклов; реальные значения зависят от конкретного кристалла и условий эксплуатации.

Дальше мы рассмотрим приёмы снижения износа: wear leveling (выравнивание износа), EEPROM.update() и стратегию циклической записи.

Для чего это полезно?

EEPROM отлично подходит для хранения:

• настроек (порогов, флагов режима работы),
• счётчиков (количество запусков, время работы),
• высоких скоростей (high-scores) в простых играх.

Не лучший выбор для часто изменяющихся больших данных или длинных текстов — для этого лучше SD-карта, внешний флэш/EEPROM или энергонезависимая FRAM.

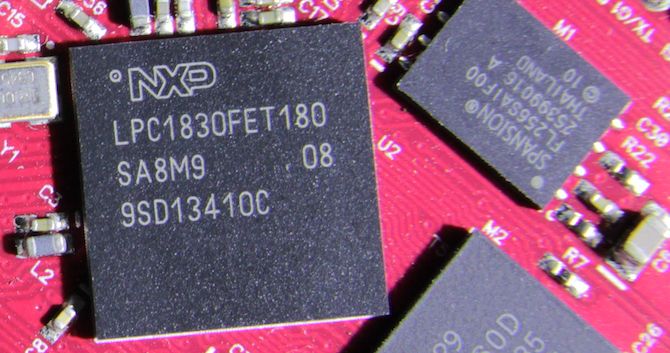

Картинка: микроконтроллер рядом с SD-картой и другими интерфейсами как альтернативные варианты хранения.

Чтение и запись — примеры кода

В Arduino IDE есть встроенная библиотека EEPROM. Подключите её:

    #include

Запись байта в адрес 0:

    EEPROM.write(0, 12);

Это запишет число 12 в ячейку с адресом 0. Каждая запись занимает примерно 3.3 миллисекунды. EEPROM.write() записывает один байт (0–255). Поэтому для текста нужно использовать несколько адресов — по одному на символ.

Чтение байта:

    EEPROM.read(0);

Если адрес не инициализирован, обычно возвращается 255 (величина всех единичных битов).

Для записи более сложных типов есть удобные методы put() и get(). Пример записи строки или числа с плавающей точкой:

    EEPROM.put(2,"12.67");

Эта команда записывает последовательность байтов, эквивалентную содержимому, начиная с адреса 2. Для чтения используйте get():

    float f = 0.00f;
EEPROM.get(2, f);

get() запишет восстановленное значение в переменную f. Инициализация f как 0.00f оставляет тип float понятным компилятору.

Дополнительные примеры и гайды есть в документации Arduino по EEPROM.

Практические приёмы выравнивания износа (wear leveling)

Ниже — простые стратегии для продления жизни EEPROM.

1. Избегайте лишних записей

• Сравнивайте существующее значение и новое; записывайте, только если они отличаются.

Простой пример на C++ (Arduino):

    int safeWrite(int data, int address) {
      if (EEPROM.read(address) != data) {
        EEPROM.write(address, data);
      }
    }

2. Используйте EEPROM.update()

    EEPROM.update(address, val);

update() делает ту же работу, что write(), но внутри сравнивает старое и новое значение и обновляет ячейку только при необходимости.

3. Кольцевой журнал (circular logging)

Если вы часто записываете одно и то же логическое значение (например, счётчик), распределите записи по нескольким адресам: сначала в адрес 0, потом 1, 2 и т.д., и вернитесь к 0, когда дошли до конца выделенного блока. Так каждая ячейка изнашивается медленнее.

Пример псевдокода из источника, доработанный в стиле Arduino:

    const int META_ADDR = 0; // адрес для счётчика записей
    const int DATA_START = 2; // где начинаются данные
    const int BLOCK_SIZE = 64; // количество ячеек для ротации

    void writeRotating(byte data) {
      unsigned int writeCount = EEPROM.read(META_ADDR); // упрощённый пример хранения
      int index = DATA_START + (writeCount % BLOCK_SIZE);
      EEPROM.update(index, data);
      writeCount++;
      EEPROM.update(META_ADDR, (byte)(writeCount & 0xFF)); // храните более сложный счётчик в нескольких байтах при необходимости
    }

Учтите: реальный счётчик writeCount лучше хранить в нескольких байтах и обеспечивать атомарность записи для надёжности.

4. Используйте внешнюю энергонезависимую память для частых записей

Если требуется тысячная запись в минуту, лучше взять внешнюю FRAM (быстрый и неограниченно пере записываемый в практических условиях) или SD/флеш с логикой выравнивания.

Когда EEPROM не подходит

Counterexamples / когда это не работает:

• Частые записи (счётчики с очень высокой частотой) — приведут к быстрому износу.
• Хранение больших текстов или файлов — слишком маленький объём и ограничение байтов.
• Когда нужна высокая скорость записи и долговечность — предпочтительна FRAM или внешний EEPROM с большей выносливостью.

Альтернативы

• SD-карта: большой объём, удобна для логов и файлов, но требует слот/шёлл и энергозависима при отключении без безопасного закрытия.
• Внешний I2C/SPI EEPROM: больше адресов, иногда большая ёмкость.
• FRAM (Ferroelectric RAM): очень высокая выносливость и скорость, но дороже.
• Эмуляция EEPROM в флэш-памяти: некоторые платформы используют сектора флеша — требует аккуратной реализации.

Ментальные модели и эвристики

• Представьте EEPROM как набор пронумерованных ящиков: каждый ящик хранит 0–255. Если вам надо хранить слово, вам нужны несколько ящиков.
• Чтение — просмотр содержимого ящика. Запись — перекрашивание поверхности: если перекрашивать часто, покрытие истончается.
• Если значение редко меняется — безопасно хранить в одной ячейке. Если часто — распределяйте.

Быстрые факты

• Типичное число циклов записи/стирания: ~100000 на ячейку.
• Время одной записи одного байта: ≈3.3 ms.
• Значения одной ячейки: 0–255 (1 байт).
• Ёмкость: зависит от модели Arduino (читайте спецификации платы).

Практический чек-лист перед использованием EEPROM

Для хоббиста:

• Определите, сколько раз в минуту будете записывать.
• Если записи редки — используйте EEPROM.update().
• Если часто — рассмотрите альтернативы.

Для разработчика продукта:

• Оцените ресурс — разделите память на блоки и реализуйте wear leveling.
• Логируйте количество перезаписей для диагностики.
• Подумайте о резервной копии при критичных данных.

Для инженера тестирования:

• Напишите автоматический тест на циклы записи/чтения.
• Проверяйте целостность данных после восстановления питания.

SOP: Как безопасно внедрить EEPROM в проект (короткий план)

1. Определите набор данных, которые нужно сохранить (тип, размер, частота изменения).
2. Выделите адреса в EEPROM и карту структуры данных.
3. Используйте EEPROM.update() для единичных байтов и put/get для сложных структур.
4. Реализуйте простое выравнивание износа (кольцевой журнал) для часто меняющихся данных.
5. Тестируйте восстановление после выключения питания и при сбоях.
6. Добавьте метрики (счётчики записей) и возможность отката конфигурации.

Примеры использования и сценарии

• Сохранение настроек Wi-Fi (только ключи/идентификаторы, не большие пароли в открытом виде).
• Счётчик включений бытового устройства.
• Позиция сервопривода при выключении питания.

Совместимость и миграция

Разные платы Arduino имеют разные объёмы EEPROM (например, Nano, Uno, Mega отличаются), а некоторые платформы (ESP32) эмулируют EEPROM в флэше. При миграции проекта:

• Проверьте доступный объём.
• Пересмотрите схему адресации и выравнивания.
• Учитывайте, что эмуляция в флеше может иметь другие характеристики выносливости.

Безопасность и конфиденциальность

EEPROM не шифрует данные. Не храните секреты в открытом виде. Для критичных данных используйте шифрование перед записью или защищённые модули хранения.

Решающее дерево выбора (Mermaid)

flowchart TD
  A[Нужно ли сохранять данные без питания?] -->|Нет| B[Не нужен EEPROM]
  A -->|Да| C[Частота записей]
  C -->|Редко| D[Использовать встроенный EEPROM + update]
  C -->|Часто| E[Нужна высокая выносливость]
  E -->|Да, критично| F[FRAM или внешний модуль]
  E -->|Можно распределить| G[Реализовать wear leveling / SD]

Короткие примеры тест-кейсов

1. После записи значения, выключите питание и включите — данные сохраняются.
2. Запишите значение 1000 раз в один адрес — убедитесь, что по крайней мере чтение/запись остаются корректны (в тестовых условиях).
3. Тест на целостность: запишите структуру при помощи put(), прочитайте get() и сравните байт-к-байту.

Часто задаваемые вопросы

Вредит ли чтение EEPROM?

Нет. Чтение не изнашивает ячейки.

Как хранить строки (тексты)?

Для коротких строк используйте массивы байт, записывайте посимвольно или применяйте EEPROM.put()/get() для C-строк и структур.

Что делать, если нужно много частых записей?

Рассмотрите FRAM или внешний EEPROM/SD-карту; применяйте wear leveling.

Вернёт ли read() 0, если я ничего не записывал?

Обычно незаписанные ячейки содержат 255, но это зависит от реализации микроконтроллера.

Если у вас есть проект, где нужен пример кода под вашу задачу — пришлите краткое описание, и я помогу адаптировать шаблон.

Пора сделать что-то классное! Сообщите в комментариях, если вы узнали устройства на фотографиях или сделали свой проект с EEPROM.
