Радарная диаграмма в Excel: создание и настройка

Краткие ссылки

• Исходные данные
• Создание обычной радиальной диаграммы в Excel
• Создание заполненной радиальной диаграммы

Радарная диаграмма сравнивает значения трёх и более переменных относительно центральной точки. Она удобна, когда напрямую сравнить переменные нельзя или когда важно показать профиль (например, профиль навыков или результаты опроса).

Ниже — пример готовой радиальной диаграммы, чтобы вы сразу увидели, о чём идёт речь. Возможно, вы уже встречали такие диаграммы, даже не называя их по имени.

Создание радиальных диаграмм в Excel довольно простое. В этой статье мы объясним два варианта: обычную лининую диаграмму и заполненную (filled) диаграмму, где области внутри линий закрашены.

Исходные данные

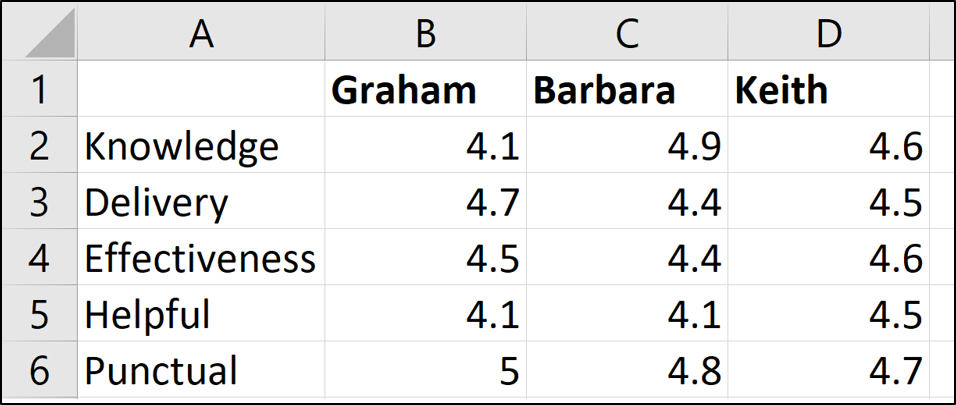

Сначала посмотрим на таблицу, которую будем использовать в примерах.

У нас есть три тренера: Graham, Barbara и Keith. Их оценили по пяти категориям (знания, подача и т. д.), и таблица Excel содержит эти оценки.

Создание обычной радиальной диаграммы в Excel

В этом примере мы создадим радиальную диаграмму, которая показывает оценки всех трёх тренеров.

1. Выделите все ячейки, включая строку с именами и столбец с названиями критериев.

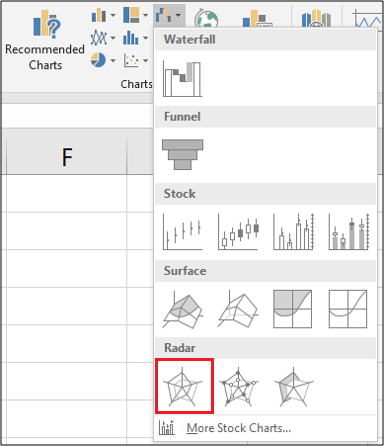

2. Перейдите на вкладку “Вставка” и откройте меню “Другие диаграммы” (иногда может называться “Все диаграммы” или “Дополнительные типы диаграмм”).
3. Выберите вариант “Радар“ и затем первый тип (обычная линия без маркеров и заполнений).

Примечание: второй тип добавляет маркеры к линиям, третий — заполняет области (мы рассмотрим его ниже).

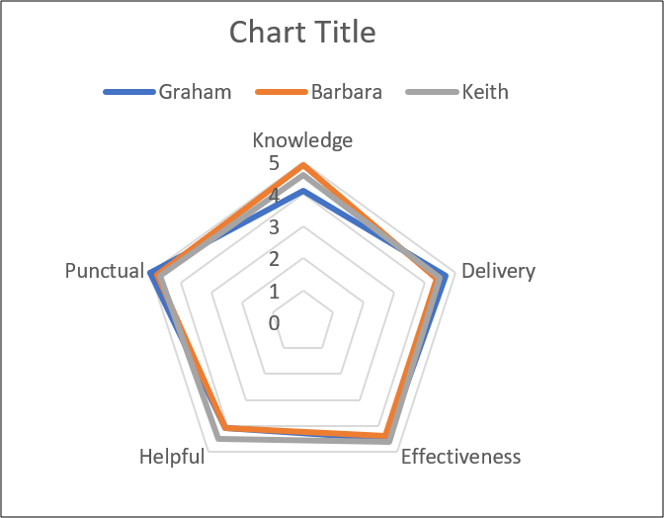

После вставки диаграммы вы можете улучшить её внешний вид и читаемость.

Ввод заголовка диаграммы

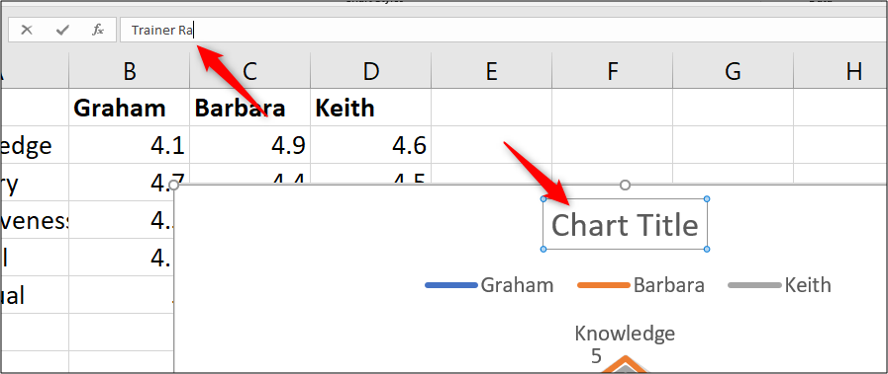

Кликните по заголовку диаграммы и введите новый заголовок. Текст будет отображаться и в строке формул.

Нажмите Enter — заголовок обновится на диаграмме.

Перемещение легенды

Чтобы изменить позицию легенды с верхней части диаграммы на правую:

1. Выберите диаграмму. В её правом верхнем углу появятся четыре плавающие кнопки.
2. Нажмите кнопку “Элементы диаграммы” (Chart Elements), наведите на “Легенда” и выберите стрелку справа.
3. В меню выберите опцию “Справа”.

Изменение оси радиальной диаграммы

Для улучшения восприятия можно изменить минимальное значение оси, чтобы диаграмма начиналась не с нуля, а, например, с трёх.

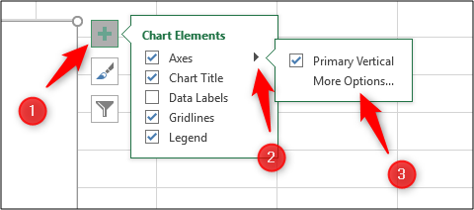

1. Нажмите кнопку “Элементы диаграммы” и наведите на “Оси”.
2. Нажмите стрелку рядом с пунктом “Оси” и выберите “Другие параметры”.

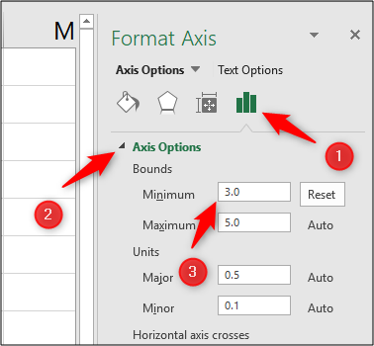

В панели форматирования справа отредактируйте поле “Минимум” в разделе “Границы” и введите 3.

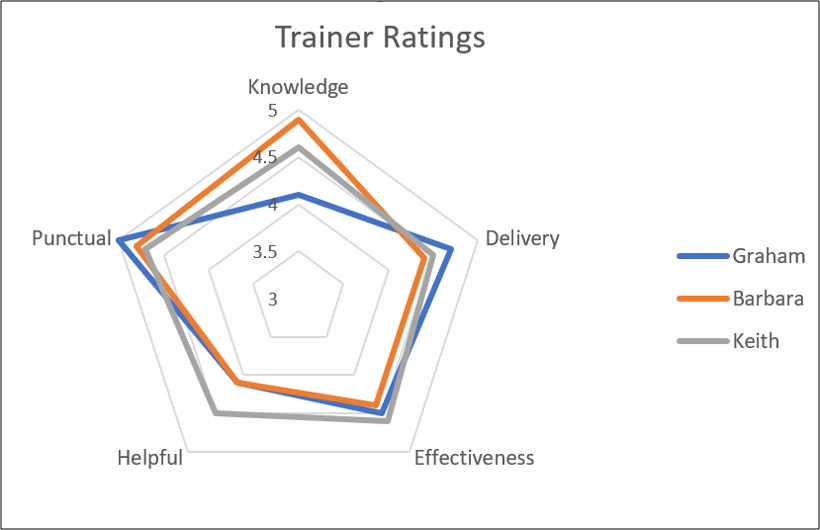

Диаграмма обновится сразу. Повышение минимального значения помогает нагляднее отличать оценки между тренерами.

Этот пример показывает, у кого из тренеров сильные стороны в отдельных критериях, и насколько равномерно распределены их навыки.

Создание заполненной радиальной диаграммы

Во втором примере мы создадим заполненную радиальную диаграмму для одного тренера — Keith.

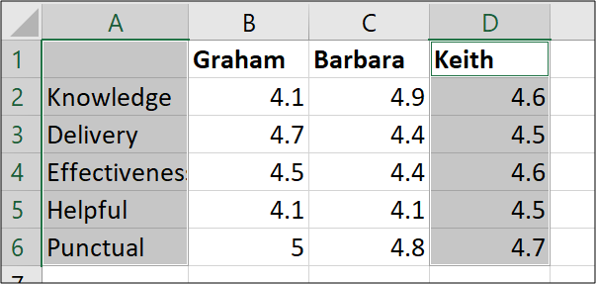

Выделите диапазоны, которые нужны для одного ряда данных. В нашем примере это:

A1:A6

и

D1:D6

Чтобы выделить несколько несмежных диапазонов, удерживайте клавишу Ctrl и выбирайте каждую дополнительную область.

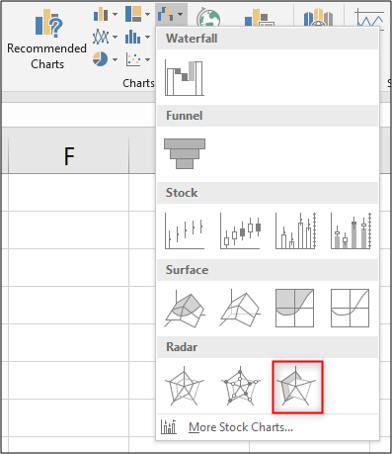

Затем перейдите в Вставка > Другие диаграммы > Радар и выберите тип “Заполненная радиальная диаграмма”.

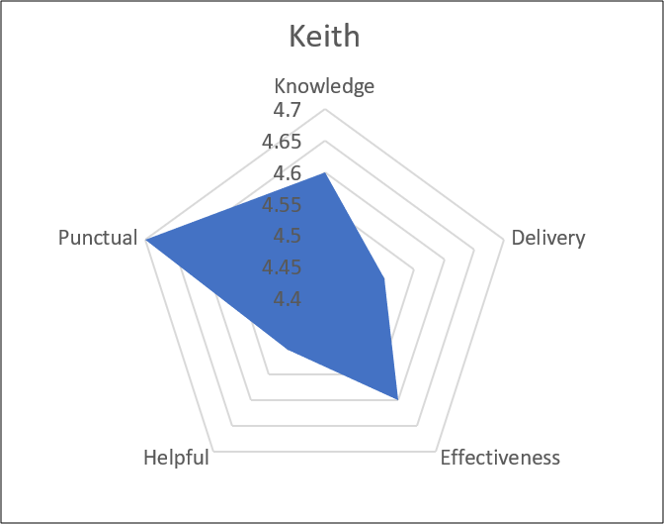

Когда диаграмма создаётся для одного ряда данных, Excel автоматически устанавливает минимальную границу оси как минимальное значение в выбранном диапазоне. В нашем примере минимальная граница — 4.4, то есть на одну «отметку» ниже наименьшей оценки Keith.

Такая диаграмма наглядно показывает силу Keith по каждому из критериев.

Важно: если вы строите несколько отдельных радиальных диаграмм (по одной для каждого тренера), убедитесь, что диапазоны осей одинаковы. Иначе сравнение будет вводить в заблуждение. Лучше установить общий минимум чуть ниже самой низкой оценки всех тренеров, а максимум — чуть выше самой высокой.

Вы также можете скрыть ось, чтобы уменьшить визуальный шум, если значения и так очевидны.

Когда радиальная диаграмма не подходит

• Если у вас только две переменные — используйте линейную диаграмму или столбчатую. Радиальная диаграмма теряет смысл при малом количестве осей.
• Если шкалы переменных различаются по размеру и их нельзя нормализовать — сравнение будет некорректным.
• Для точного количественного сравнения значений лучшими будут таблицы, линейные или столбчатые диаграммы.

Альтернативные подходы

• Столбчатые диаграммы: лучше для сравнения абсолютных значений между несколькими элементами.
• Линейные диаграммы: хорошо показывают тренды во времени.
• Боксплот и теплокарты: полезны для распределений и плотности данных.
• Нормализованные профильные графики: похожи на радарные, но используют z‑оценки или проценты, чтобы привести разные шкалы к общему знаменателю.

Ментальные модели и правила выбора

• Если задача — показать профиль (набор характеристик), думайте о диаграмме как о «силуэте» объекта. Чем более заполнена область, тем более выражен профиль.
• Если цель — сравнить абсолютные величины, выбирайте столбцы. Радар подходит для обзора качеств, а не для точных сравнений.
• Нормализация: прежде чем сравнивать показатели, убедитесь, что все они в одной шкале.

Ролевые чек‑листы

Аналитик:

• Проверить диапазоны данных и типы значений.
• Нормализовать шкалы, если нужно.
• Установить одинаковые границы оси для всех сравниваемых диаграмм.

Менеджер/Презентёр:

• Добавить понятный заголовок и подписи осей/категорий.
• Убедиться, что легенда читаема и не закрывает данные.
• При необходимости добавить подписи значений для ключевых точек.

Разработчик отчётов:

• Автоматизировать обновление данных (если диаграмма — часть дашборда).
• Настроить стилевые шаблоны (цвета, шрифты) для единообразия.

Критерии приёмки

• Диаграмма отображает все нужные категории и ряд(ы) данных.
• Для сравнения нескольких диаграмм использованы одинаковые границы осей.
• Заголовок и легенда понятны целевой аудитории.
• Визуальная насыщенность (цвет/заливка) не мешает восприятию данных.

Краткий глоссарий

• Радиальная диаграмма: график, где каждая ось — отдельная категория, значения откладываются радиально.
• Ряд данных: набор значений, отображаемых одной линией или областью.
• Граница оси (Bounds): минимальное и максимальное значения радиальной оси.

Шаблон быстрых проверок (таблица)

• Данные: корректные типы (числа)
• Диапазоны: включают названия категорий
• Оси: согласованы между диаграммами
• Легенда: размещена и читаема
• Заголовок: информативен

Заключение

Радарные диаграммы удобны для представления профилей и оценки множественных характеристик одновременно. Они просты в создании в Excel, но требуют внимания к шкалам и границам осей, чтобы сравнения были корректными. Используйте заполненные варианты для акцента на объёме профиля и незаполненные — когда важны линии и сравнение форм.

Создание радиальной диаграммы занимает несколько кликов, но продуманная настройка повышает её информативность и делает отчёты понятнее.

Резюме: применяйте радарные диаграммы для профильных сравнений, нормализуйте шкалы перед сравнением и согласуйте оси, если показываете несколько отдельных диаграмм.
