OctoDash — сенсорный контроллер 3D‑принтера на Raspberry Pi

Что такое OctoDash?

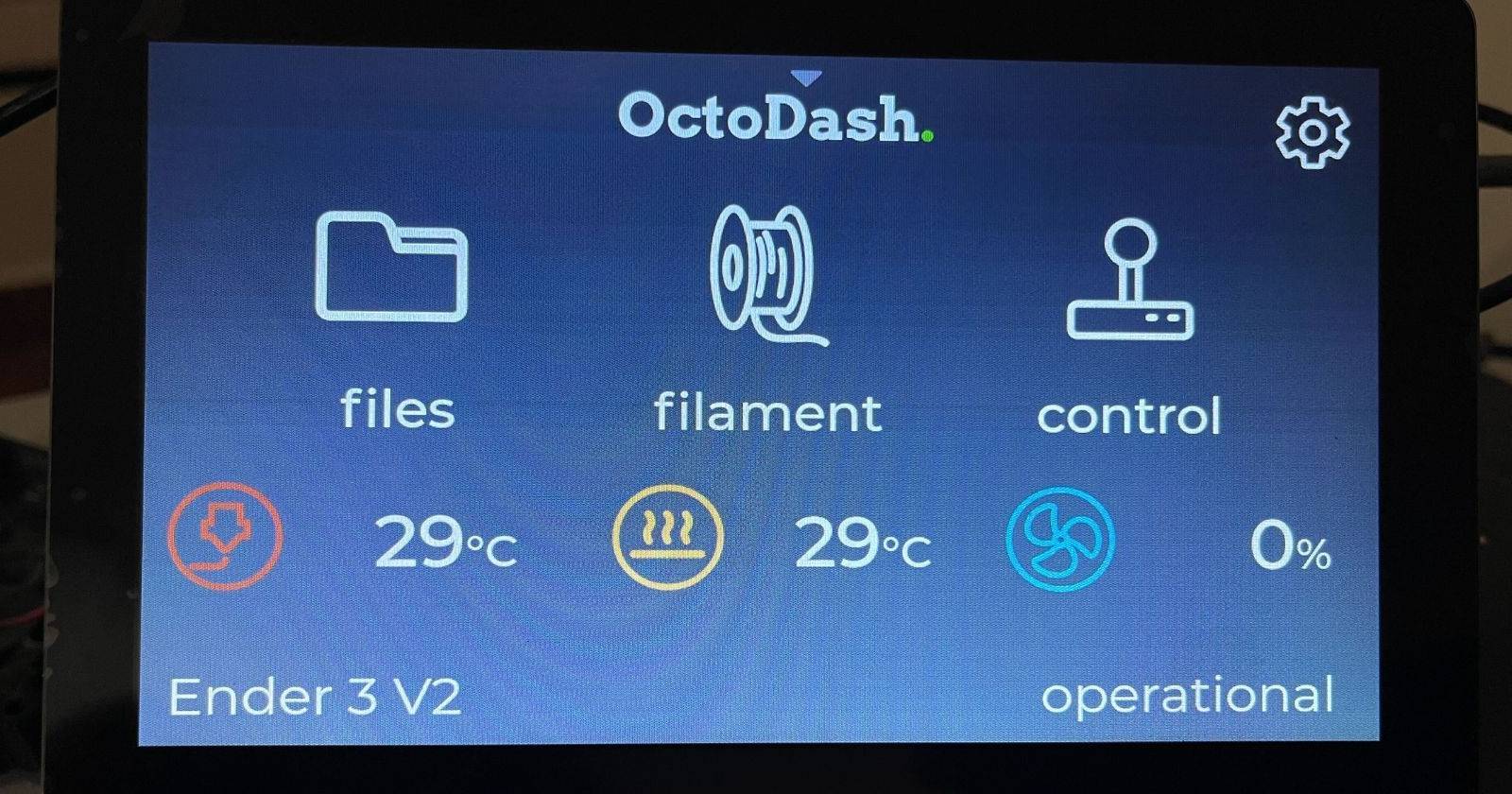

OctoDash — это интерфейс с открытым исходным кодом для сервера OctoPrint. Он запускается на Raspberry Pi и заменяет малопригодный для касания экран и кнопки принтера на удобную сенсорную панель. OctoDash взаимодействует с OctoPrint через API и предоставляет быстрый доступ к основным функциям печати: выбор файлов, запуск/пауза, изменение температур, автопозиционирование и мониторинг статуса.

Ключевая идея: OctoPrint остаётся сервером, OctoDash — локальный клиент с интерфейсом, оптимизированным для сенсорного дисплея.

Быстрая проверка совместимости

Факты и совместимость:

• Поддерживаемые модели Raspberry Pi: 3B, 3B+, 4B, Zero 2 W.
• Поддерживаемые размеры экранов: обычно 3”–7” (прямые HDMI‑дисплеи и совместимые сенсорные HAT/USB‑тачскрин).
• Требуется установленный OctoPrint сервер на том же Raspberry Pi.

Важно: OctoDash — клиент OctoPrint, поэтому сначала устанавливают и обновляют OctoPrint.

Необходимое оборудование

• Raspberry Pi 3B, 3B+, 4B или Zero 2 W с установленным OctoPrint
• Сенсорный дисплей, совместимый с Raspberry Pi (3”–7”), в примерах — 7” DFRobot
• HDMI‑кабель/адаптер (или другой интерфейс, зависящий от дисплея)
• Кабель micro‑USB (или другой требуемый дисплеем) для питания тачскрина
• Питание для Raspberry Pi
• Корпус или кронштейн (можно купить или распечатать на 3D‑принтере)

Шаг 1 — Установка сервера OctoPrint

Сначала установите OctoPrint на Raspberry Pi. Авторы рекомендуют модели Pi 3B, 3B+, 4B или Zero 2 W.

Если у вас есть старая Android‑телефон, на нём можно запускать альтернативы, но для полноценной работы OctoDash требуется установка OctoPrint на Raspberry Pi.

Шаг 2 — Подключение сенсорного дисплея к Raspberry Pi

Подключите дисплей к Raspberry Pi через HDMI (или соответствующий кабель), а также подключите USB‑кабель дисплея к USB‑порту Raspberry Pi, чтобы обеспечить питание сенсора и передачу касаний.

Пример (DFRobot 7”): комплектуется U‑образным HDMI‑кабелем и переходником micro‑HDMI — используйте их для видео, а micro‑USB для питания/тача.

Шаг 3 — Обновление сервера OctoPrint

Перед установкой OctoDash убедитесь, что OctoPrint обновлён до последней стабильной версии (требуется актуальная версия Python и зависимостей).

Основные шаги:

1. Откройте веб‑интерфейс OctoPrint (локальный IP или hostname).
2. Перейдите в “Settings” (Настройки).
3. В разделе “Software Update” (Обновление ПО) проверьте доступные обновления.
4. Нажмите “Update” или “Update all available” и подтвердите “Proceed”.

После обновления переходите к подготовке Raspberry Pi.

Шаг 4 — Подготовка Raspberry Pi перед установкой OctoDash

Подключитесь по SSH к Raspberry Pi (PuTTY на Windows или Terminal на macOS/Linux). По умолчанию логин: pi, пароль: raspberry (если не меняли).

Обновите пакеты и перезагрузите систему:

sudo apt update && sudo apt upgrade -yy

Затем перезагрузите:

sudo reboot

Откройте инструмент конфигурации Raspberry Pi:

sudo raspi-config

В меню выберите System Options > Boot / Auto Login > Console Autologin Text Console — это включит автоматический вход как пользователь pi, чтобы интерфейс OctoDash запускался автоматически.

Далее в Interface Options включите VNC (если планируете удалённый доступ к десктопу Raspberry Pi):

1. Interface Options > VNC
2. Подтвердите установку и перезагрузите систему.

После перезагрузки устройство автоматически войдёт в систему.

Если вы используете DFRobot 7” экран, добавьте специфичные настройки в /boot/config.txt:

sudo nano /boot/config.txt

Вставьте в конец файла (пример для 1024×600):

#### remove black borders
disable_overscan=1
#### set specific CVT mode
hdmi_cvt 1024 600 60 6 0 0 0
#### set CVT as the default
hdmi_group=2
hdmi_mode=87

Сохраните (Ctrl+X, Y, Enter) и перезагрузите:

sudo reboot

После перезагрузки сенсорный экран должен работать.

Шаг 5 — Установка OctoDash

Запустите установочный скрипт OctoDash (в терминале или по SSH):

bash <(wget -qO- https://github.com/UnchartedBull/OctoDash/raw/main/scripts/install.sh)

Установщик задаст несколько вопросов. Общая последовательность ответов для типичной установки:

• Если вы уже устанавливали плагины — укажите это, иначе жмите Enter.
• Выберите Yes для установки сопутствующих компонентов и автозапуска.
• Подтвердите перезагрузку в конце установки.

После перезагрузки OctoDash автоматически запустится и отобразится на сенсорном экране.

Подключите 3D‑принтер к Raspberry Pi по USB и проверьте управление через интерфейс.

Альтернативы OctoDash

Если хотите сравнить, рассмотрите:

• OctoScreen — легковесный интерфейс для экрана Raspberry Pi.
• TouchUI — плагин для OctoPrint, оптимизирующий веб‑интерфейс под сенсор.

Выбор зависит от предпочтений: OctoDash даёт нативный интерфейс, OctoScreen и TouchUI могут быть проще в настройке на слабых Pi.

Что можно сделать с OctoDash

С помощью OctoDash вы можете:

• Изменять температуру сопла и стола
• Автохоминг и перемещение осей
• Просматривать и запускать G‑код/файлы STL
• Пауза/возобновление/отмена заданий
• Мониторинг статуса печати локально и удалённо (через OctoPrint)

Если необходимо удалённое подключение извне сети, используйте VPN или защищённый туннель (см. советы по безопасности ниже).

Руководство по установке — пошаговый SOP

1. Подготовка: установите OctoPrint (последняя стабильная версия) на Raspberry Pi.
2. Апдейт системы: sudo apt update && sudo apt upgrade -yy; sudo reboot.
3. Включите автологин через raspi-config.
4. Подключите дисплей HDMI + USB тач.
5. При необходимости правьте /boot/config.txt и перезагружайте.
6. Выполните установку OctoDash скриптом.
7. Перезагрузите и проверьте запуск интерфейса.
8. Подключите принтер по USB, выполните калибровку и тест‑печать.

Критерии приёмки:

• OctoDash запускается автоматически при загрузке.
• Экран корректно отображает интерфейс без обрезки и рамок.
• Сенсор регистрирует касания по всей области.
• Можно отправить команду на принтер и получить ответ (температура/статус).

Чек‑листы по ролям

Чек‑лист для установщика:

• Raspberry Pi выбран (3/4/Zero 2 W)
• OctoPrint установлен и обновлён
• Сенсорный дисплей физически подключён (HDMI + USB)
• /boot/config.txt настроен под разрешение экрана
• OctoDash установлен и автозапуск проверен
• Тест‑печать проведена

Чек‑лист для пользователя (оператора принтера):

• Проверить температуру сопла/стола перед стартом
• Выбрать нужный G‑код/файл через интерфейс
• Следить за камерой/статусом печати (если подключена)
• Знать процедуру аварийной остановки и отключения питания

Отладка — когда что идёт не так

Когда OctoDash не запускается:

• Проверьте логи: ~/.config/octodash или systemd‑unit (если установлен сервис).
• Убедитесь, что OctoPrint доступен на localhost и порту 5000/80 (в зависимости от настройки).
• Проверьте автологин: raspi-config → System Options.

Проблемы с тачскрином:

• Убедитесь, что USB‑кабель дисплея подключён.
• Проверьте драйверы/устройства ввода командой: lsusb и dmesg.
• Если экран отображает, но тач не работает, попробуйте калибровку или другой USB‑порт.

Проблемы с разрешением/чёрными рамками:

• Откройте /boot/config.txt и примените disable_overscan=1 и hdmi_cvt/hdmi_mode, как показано ранее.

Проблемы с установочным скриптом:

• Убедитесь в наличии интернет‑соединения и доступности github.com.
• Запустите скрипт вручную и следите за сообщениями об ошибках.

Примеры диагностических команд

journalctl -u octodash.service -b
systemctl status octodash
lsusb
dmesg | grep -i touch
curl -I http://localhost:5000

Snippets и конфигурационные фрагменты (полезное)

/boot/config.txt (фрагмент для 1024×600):

disable_overscan=1
hdmi_cvt 1024 600 60 6 0 0 0
hdmi_group=2
hdmi_mode=87

Команда установки OctoDash:

bash <(wget -qO- https://github.com/UnchartedBull/OctoDash/raw/main/scripts/install.sh)

Обновление пакетов:

sudo apt update && sudo apt upgrade -yy
sudo reboot

Запуск raspi-config:

sudo raspi-config

Советы по безопасности и удалённому доступу

Важно: OctoPrint и OctoDash предоставляют интерфейсы управления аппаратным оборудованием. Открытый доступ из интернета может привести к нежелательным последствиям.

Рекомендации:

• По возможности используйте VPN для удалённого доступа, а не проброс портов.
• Включите аутентификацию и SSL в OctoPrint (используйте самоподписанный сертификат или LetsEncrypt на обратном прокси).
• Регулярно обновляйте OctoPrint и систему Raspberry Pi.
• Ограничьте доступ к локальной сети и ведите журнал действий.

Юридическая/конфиденциальная заметка: если вы ведёте коммерческие заказы и храните клиентские данные, соблюдайте местные требования по защите персональных данных.

Когда OctoDash может не подойти

• Очень старые модели Raspberry Pi (до Pi 3) могут работать медленно.
• Экран слишком большого разрешения может потребовать больше ресурсов и специальных настроек.
• Если вам нужен исключительно веб‑доступ через браузер — TouchUI может быть достаточно.

Критерии приёмки

• Интерфейс OctoDash появляется автоматически после загрузки Raspberry Pi.
• Сенсор корректно реагирует на ввод, экран без артефактов.
• Выполнение простой команды (M105 — температура) возвращает ожидаемый ответ.
• Успешная тест‑печать длительностью 5–10 минут без аварий.

Быстрый чек‑шит (cheat sheet)

• sudo apt update && sudo apt upgrade -yy — обновление системы
• sudo raspi-config — настройки автологина и VNC
• sudo nano /boot/config.txt — правка разрешения экрана
• bash <(wget -qO- https://github.com/UnchartedBull/OctoDash/raw/main/scripts/install.sh) — установка OctoDash

Короткая сводка

OctoDash — удобный и активно поддерживаемый интерфейс для управления 3D‑принтерами с сенсорного экрана Raspberry Pi. Он требует установки OctoPrint, базовой настройки Raspberry Pi и, при необходимости, корректировок /boot/config.txt для оптимального отображения. Для безопасного удалённого доступа используйте VPN и обновляйте ПО.

Итоговые рекомендации:

• Используйте Raspberry Pi 3/4/Zero 2 W
• Настройте автологин и VNC только при необходимости
• Настройте secure remote access (VPN) для доступа извне
