Потенциометр или ротационный энкодер: что выбрать для Arduino-проекта

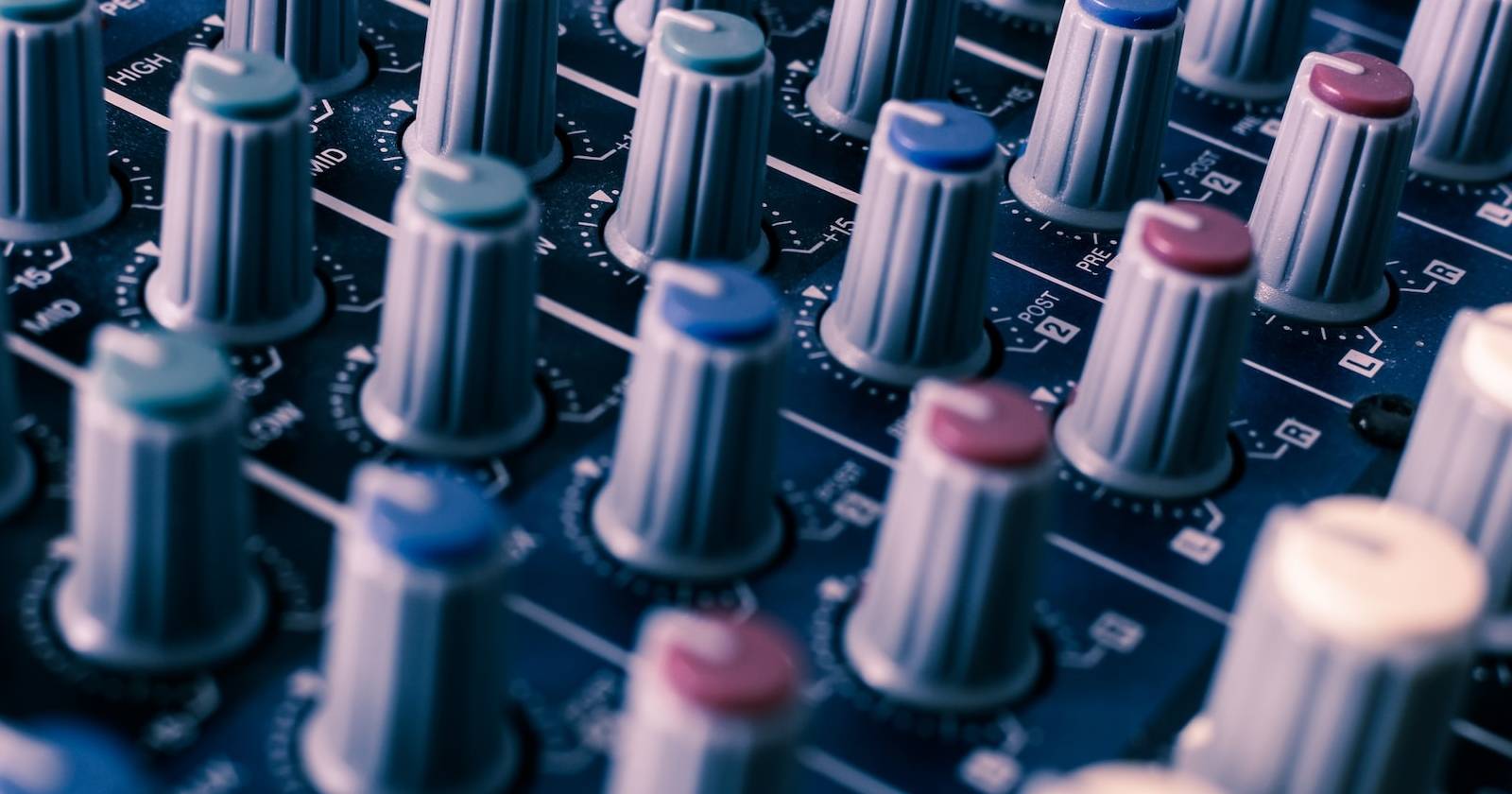

Средства ручного управления, такие как поворотные ручки, дают приятный тактильный опыт и читаемую обратную связь пользователю. В проектах на Arduino у вас есть два основных варианта для добавления поворотной ручки: потенциометр и ротационный энкодер. Внешне они часто похожи, но электрические характеристики и способы работы с микроконтроллером существенно различаются. Этот материал поможет выбрать подходящий компонент и реализовать его правильно.

Основные отличия: потенциометр и ротационный энкодер

Оба компонента часто имеют похожий корпус: цилиндрический вал, ось для ручки и контакты. Но внутри — разный принцип работы и разные ограничения.

Что такое потенциометр?

Потенциометр — это переменный резистор. Поворачивая вал, вы изменяете сопротивление между крайними и центральным выводом (сигнальным). На практике его подключают как делитель напряжения: крайние выводы к GND и VCC, центральный (wiper) — к аналоговому входу микроконтроллера.

Ключевые свойства:

• Аналоговое устройство с конечным ходом (ограничителем). Вал останавливается в начальной и конечной позициях.
• Прост в использовании с Arduino и другими платами, которые поддерживают АЦП (аналогово-цифровой преобразователь).
• Подходит для плавного управления: яркость, громкость, позиция звука, настройки фильтров.

Короткое определение: переменный резистор, используемый как делитель напряжения.

Что такое ротационный энкодер?

Ротационный энкодер — цифровой датчик положения вала, обычно с квадратурным выходом (A и B) и зачастую встроенной кнопкой (SW). Энкодер выдает два сдвинутых по фазе сигнала, по которым можно определить направление и шаг поворота.

Ключевые свойства:

• Вал может вращаться без ограничений (этот аппарат поддерживает непрерывный поворот).
• Выдает дискретные шаги (детенты) — каждый щелчок соответствует шагу кода.
• Отлично подходит для меню, скролла и управления с шаговой логикой.

Короткое определение: цифровой датчик поворота с шаговой (квантованной) выдачей и определением направления.

Как подключить потенциометр к Arduino

Схема типична: три контакта потенциометра — GND, VCC (обычно 5 В на платах Arduino Uno/Nano) и выход (wiper) к аналоговому входу (A0–A5). На практике:

1. Подключите крайний контакт к GND.
2. Подключите другой крайний контакт к 5V (или 3.3V, если используете плату на 3.3V).
3. Центральный контакт подключите к аналоговому входу, например A0.

Важно: значение, которое возвращает analogRead() на Arduino Uno/Nano — 10‑бит (0…1023) при стандартном опорном напряжении 5 В. На платах с 12/16‑битным АЦП будут другие диапазоны.

Типичный скетч для потенциометра

Ниже — базовый код, который читает значение с A0 и выводит его в последовательный порт. Обратите внимание: функция map() НЕ изменяет переменную по умолчанию — её нужно присвоить.

const int potentiometer = A0;

void setup() {
  pinMode(potentiometer, INPUT);
  Serial.begin(9600);
}

void loop() {
  int potentiometerValue = analogRead(potentiometer); // 0..1023 на Uno
  int pwmValue = map(potentiometerValue, 0, 1023, 0, 255); // масштабируем для PWM
  Serial.print("ADC: ");
  Serial.print(potentiometerValue);
  Serial.print(" -> PWM: ");
  Serial.println(pwmValue);
  delay(10);
}

Советы и улучшения:

• map() не ограничивает значение — для безопасности используйте constrain(pwmValue, 0, 255).
• Если нужно плавное изменение, применяйте фильтрацию: скользящее среднее, экспоненциальную фильтрацию или программный «дебаунс» для вибраций.
• Для логарифмического управления (звучание) применяют логарифмические потенциометры (audio taper) или трансформируют линейный ADC в логарифмическую шкалу программно.

Классические ошибки:

• Подключение wiper к цифровому входу вместо аналогового — вернет только HIGH/LOW.
• Использование опорного напряжения 5 В и питания 3.3 В без согласования — чревато неточностями.

Как подключить ротационный энкодер к Arduino

Ротационный энкодер обычно имеет 3–5 контактов: GND, VCC, CLK (A), DT (B) и SW (кнопка). Многие механические энкодеры требуют подтяжки (pull-up) к VCC и используют прерывания для надежного определения изменений.

Типичное подключение:

1. GND → GND плат Arduino.
2. VCC → 5V или 3.3V (смотрите допуск устройства).
3. CLK (A) → цифровой пин (желательно с прерываниями, например 2 или 3 на Uno).
4. DT (B) → цифровой пин (может быть прерыванием или обычным входом).
5. SW → цифровой вход (кнопка), часто с pull-up.

Базовая логика чтения энкодера

Энкодер дает квадратурные сигналы: по чтению переходов на линии A и B вы определяете направление — по фазе переходов. Существуют два подхода:

• Опрос (polling) в loop(): проще, но может терять быстрые шаги.
• Прерывания (interrupts): надежнее при быстрых вращениях.

Пример с использованием библиотеки SimpleRotary (если вы установили её):

#include
SimpleRotary rotary(1,2,3);

void setup() {
  Serial.begin(9600);
}

void loop(){
  int encoderRotation;
  encoderRotation = rotary.rotate();

  if (encoderRotation == 1) {
    Serial.println("clockwise");
  }
  if (encoderRotation == 2) {
    Serial.println("counter-clockwise");
  }

  int encoderButton;
  encoderButton = rotary.push();

  if (encoderButton == 1) {
    Serial.println("button pressed");
  }
}

Советы и улучшения:

• Если библиотека возвращает коды 1/2/0, документируйте это в комментариях к коду.
• Для высокоскоростных приложений используйте прерывания на A и B и реализуйте декодер квадратурного кода.
• Обработку дребезга кнопки лучше выполнять алгоритмически (мягкая фильтрация) или аппаратно (RC‑цепочка).

Практические критерии выбора

Выбор между потенциометром и энкодером определяется требованиями проекта. Ниже — чеклисты и критерии для разных ролей.

Критерии приёмки

• Управление плавностью: если требуется бесшовное плавное управление — пройти тест с несколькими скоростями вращения; потенциометр должен менять значение непрерывно.
• Дискретная навигация: если управление меню — тест переключения пунктов при вращении; энкодер должен надежно менять пункт один шаг на щелчок.
• Надёжность: протестировать 1000 циклов вращения/нажатия (функциональный тест).
• Интерференция: убедиться, что считывание не шумит при отключённом питании.

Чеклист для создателя прототипа (Maker)

• Определить, нужен ли непрерывный диапазон или шаги.
• Выбрать напряжение питания (5V/3.3V).
• Подключить и проверить на макетной плате.
• Использовать Serial.print для отладки значений.
• Добавить фильтр/дебаунс при необходимости.

Чеклист для преподавателя (Education)

• Объяснить принцип делителя напряжения и АЦП.
• Показать отличие аналогового vs цифрового входа.
• Дать задания: реализовать светодиодный регулятор (потенциометр) и меню (энкодер).

Чеклист для инженера продукта

• Проверить жизненный ресурс и характеристики энкодера/потенциометра.
• Оценить IP‑класс (пыле/влагостойкость) для корпуса устройства.
• Выбрать механический тип: с фиксированным ходом/без конца, с фиксаторами.
• Спроектировать обработку ошибок и «graceful degradation».

Сравнение: матрица выбора

Ментальные модели и альтернативные подходы

• Модель «делитель против датчика» — думайте о потенциометре как о «изменяемом резисторе/делителе», а об энкодере как об «импульсном счётчике шагов».
• Альтернативы:
  • Цифровой потенциометр (I2C/SPI) — когда нужно программное управление физической шкалой.
  • ШИМ‑регулятор с обратной связью — для управления мощными нагрузками.
  • Сенсорный круговой регулятор (touch encoder) — если требуется герметичность и современный интерфейс.

Тестовые сценарии и приемочные критерии

1. Потенциометр: при плавном повороте значение ADC должно изменяться непрерывно без резких скачков; изменение яркости LED должно быть линейным в пределах теста.
2. Энкодер: при медленном повороте на один «щелчок» меню должно смещаться на одну позицию; при быстром повороте не должно быть пропусков шагов (если применяются прерывания).
3. Кнопка энкодера: одиночное нажатие — событие, удержание — длинное событие (>300 ms).

Отказоустойчивость и отладка

Типичные проблемы и решения:

• Шум на аналоговом входе: добавьте конденсатор 0.1 µF между VCC и GND, фильтрацию в ПО.
• Потеря шагов энкодера при быстром вращении: используйте прерывания и аппаратные подтяжки или специализированную библиотеку.
• Некорректная масштабировка map(): используйте constrain() и проверяйте граничные значения.

Important: при питании от USB напряжение может колебаться; для точных измерений используйте внешний опорный источник (AREF) или внутренний опорный резистор микроконтроллера.

Примеры проектов и идеи использования

• Простая «ручка громкости» для усилителя — потенциометр линейного или логарифмического типа.
• Меню управления меню аудиоплеером — энкодер + кнопка для выбора и навигации.
• Макропад с несколькими энкодерами для управления DAW (цифровая рабочая станция).
• Физическая панель управления роботом: потенциометры для тонкой подстройки PID, энкодер — для смены режимов.

Мини‑методология выбора

1. Определите поведение, которое ожидает пользователь: плавный контроль или шаговый выбор.
2. Оцените требования к надежности, скорость отклика и ресурс (количество циклов).
3. Прототипируйте на макетной плате и выполните тесты из раздела «Тестовые сценарии».
4. Оптимизируйте аппаратную фильтрацию и программную обработку.

Мермайд‑дерево выбора

flowchart TD
  A[Начало: Требуется ручка для управления?] --> B{Плавная регулировка?}
  B -- Да --> C[Потенциометр]
  B -- Нет --> D{Нужна навигация / меню?}
  D -- Да --> E[Ротационный энкодер]
  D -- Нет --> F[Рассмотрите цифровые потенциометры или сенсор]
  C --> G[Прототип: ADC считывание, фильтрация]
  E --> H[Прототип: библиотека/прерывания, тест шагов]
  F --> I[Выбор альтернативы и тесты]

Короткий глоссарий (1 строка на термин)

• ADC: аналого‑цифровой преобразователь, который переводит напряжение в цифровое число.
• Wiper: центральный (подвижный) контакт потенциометра.
• Квадратурный сигнал: пара сигналов A/B с фазовым сдвигом для определения направления.
• Detent (детент): физический щелчок в энкодере, соответствующий шагу.

Заключение

Потенциометр прост и эффективен для плавной регулировки и аналоговых задач. Ротационный энкодер лучше подходит для цифровой навигации, меню и интерфейсов с шаговой логикой. Выбирайте компонент по цели: нужен ли вам непрерывный сигнал или дискретные шаги и кнопка. Прототипируйте, тестируйте и добавляйте фильтрацию и устойчивые к дребезгу алгоритмы.

Краткое резюме:

• Потенциометр: быстро, просто, аналогово.
• Энкодер: гибко, цифрово, для меню и макросов.

Notes: при переводе прототипа в продукт учитывайте ресурс компонентов, погодные условия и требования к герметичности корпуса.
