Подключение нескольких кнопок к Arduino

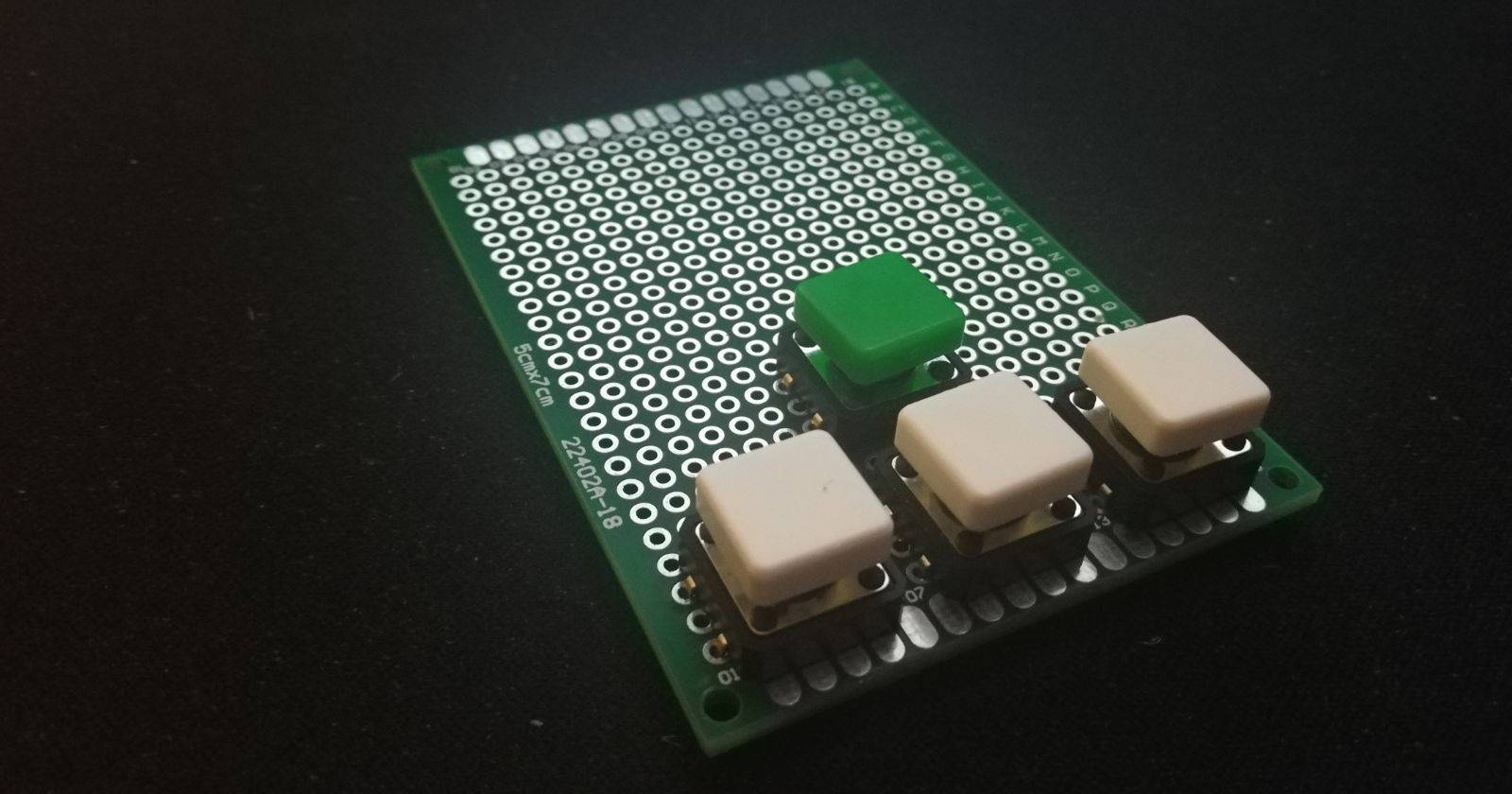

Arduino с несколькими тактовыми кнопками на макетной плате

Что мы собираемся сделать

Это базовый проект, который показывает, как последовательно подключать и читать несколько тактовых кнопок (push-buttons) с помощью Arduino. Цель — дать универсальную схему и чистый программный шаблон, который вы сможете адаптировать под светодиоды, серво, меню или любое другое поведение.

Краткое определение: тактовая кнопка — механический переключатель, который замыкает контакт при нажатии.

Что потребуется

Комплект деталей: кнопки, резисторы, провода и плата Arduino

Набор минимальных компонентов:

4 × тактовая кнопка
4 × 10 kΩ резистора (подтяжной или подтягивающий в зависимости от схемы)
1 × плата Arduino (любой тип; в примерах — Leonardo)
провода с PVC/силиконовой изоляцией, макетная плата (опционально)

Примечание: количество кнопок можно менять — принцип тот же.

Схема подключения

Схема подключения четырёх тактовых кнопок к Arduino

Пояснение к проводам и резисторам:

Каждая кнопка имеет два вывода: один подключается к питанию (5V) или к GND в зависимости от варианта, второй — к цифровому пину Arduino.
10 kΩ резистор используется как пулл-резистор (подтяжной или подтягивающий), чтобы стабилизировать состояние пина, когда кнопка не нажата.
Вариант A (внешние подтягивающие резисторы): кнопка замыкает 5V на вход, а резистор тянет вход на GND.
Вариант B (внутренний подтягивающий резистор): используйте INPUT_PULLUP и подключайте кнопку между входом и GND (логика инвертирована: при нажатии — LOW).

Важно: аккуратно соединяйте провода, чтобы не перепутать пины и не допустить короткого замыкания.

Программирование нескольких кнопок

Код прост и не требует дополнительных библиотек. Мы предлагаем три варианта:

минимальный подход (как в оригинале),
улучшенный — с обработкой дребезга (debounce),
альтернативный — с INPUT_PULLUP (внутренние подтягивающие резисторы).

Назначение пинов (переменные)

Поместите эти объявления в начало скетча, до функций setup и loop.

int input4Pin = 5;
int input3Pin = 4;
int input2Pin = 3;
int input1Pin = 2;

Инициализация (setup)

Запускаем последовательный порт и настраиваем пины как входы.

void setup() {
  Serial.begin(57600); // скорость связи с монитором порта
  pinMode(input4Pin, INPUT);
  pinMode(input3Pin, INPUT);
  pinMode(input2Pin, INPUT);
  pinMode(input1Pin, INPUT); // объявляем все кнопки как входы
}

Если используете внутреннюю подтяжку, замените INPUT на INPUT_PULLUP и проводите кнопки к GND.

Функция проверки нажатия

Создаём функцию, принимающую номер пина. Она читает состояние и выполняет действия в зависимости от результата.

void checkPush(int pinNumber) {
  int buttonPushed = digitalRead(pinNumber);
  if (buttonPushed == HIGH) {
    // сюда код при нажатии
    Serial.print("Button on pin ");
    Serial.print(pinNumber);
    Serial.println(" is PRESSED");
  }
  else {
    // сюда код, когда кнопка не нажата
  }
}

Если вы используете INPUT_PULLUP — условие меняется на (buttonPushed == LOW).

Основной цикл (loop)

Вызываем функцию для каждой кнопки. Это простой и читаемый подход.

void loop() {
  checkPush(5);
  checkPush(4);
  checkPush(3);
  checkPush(2);
}

Полный пример — минимальная версия

Ниже — полная программа с комментариями, аналогично описанному выше.

int input4Pin = 5;
int input3Pin = 4;
int input2Pin = 3;
int input1Pin = 2; // объявляем пины для кнопок

void setup() {
  Serial.begin(57600); // начинаем серийную связь
  pinMode(input4Pin, INPUT);
  pinMode(input3Pin, INPUT);
  pinMode(input2Pin, INPUT);
  pinMode(input1Pin, INPUT); // объявляем пины как входы
}

void loop() {
  checkPush(5);
  checkPush(4);
  checkPush(3);
  checkPush(2); // проверяем каждую кнопку
}

void checkPush(int pinNumber) {
  int buttonPushed = digitalRead(pinNumber); // читаем состояние пина
  if (buttonPushed == HIGH) { // если нажата
    // добавьте сюда код для обработки нажатия
  } else {
    // код для состояния "не нажата"
  }
}

Улучшение: обработка дребезга (debounce)

Проблема: механические контакты генерируют «дребезг» — серия быстрых переключений при одном нажатии. Без фильтрации вы получите множественные срабатывания.

Решения:

Аппаратный: добавьте конденсатор 0.01–0.1 µF параллельно кнопке.
Программный: реализуйте временную фильтрацию через millis() или короткую задержку.

Простой пример debouncing с millis():

const unsigned long debounceDelay = 50; // миллисекунд
unsigned long lastDebounceTime[6] = {0};
int lastButtonState[6] = {HIGH, HIGH, HIGH, HIGH, HIGH, HIGH};

void checkPushDebounced(int pinNumber) {
  int reading = digitalRead(pinNumber);
  int idx = pinNumber; // индекс по простому соответствию (если пины маленькие числа)

  if (reading != lastButtonState[idx]) {
    lastDebounceTime[idx] = millis();
  }

  if ((millis() - lastDebounceTime[idx]) > debounceDelay) {
    if (reading == HIGH) {
      Serial.print("Debounced press on "); Serial.println(pinNumber);
      // действие при подтверждённом нажатии
    }
  }

  lastButtonState[idx] = reading;
}

Примечание: в примере индексирование упрощено; в реальном проекте сопоставьте индексы массивов с вашими пинами более надёжно.

Альтернатива: использование INPUT_PULLUP

Вместо внешних резисторов можно использовать встроенные подтягивающие резисторы Arduino (экономит детали):

В setup: pinMode(pin, INPUT_PULLUP);
Подключение: второй контакт кнопки к GND.
Логика: при отсутствии нажатия пин читается как HIGH, при нажатии — LOW.

Пример кода:

void setup() {
  Serial.begin(57600);
  pinMode(2, INPUT_PULLUP);
  pinMode(3, INPUT_PULLUP);
  pinMode(4, INPUT_PULLUP);
  pinMode(5, INPUT_PULLUP);
}

void loop() {
  if (digitalRead(2) == LOW) Serial.println("Button 2 pressed");
  // ... остальные кнопки
}

Чек-лист для сборки

Проверить соответствие номеров пинов в коде и в проводке.
Убедиться в наличии резисторов 10 kΩ (если не используете INPUT_PULLUP).
Проверить питание платы (USB/внешний блок) перед подключением.
Подключить последовательный монитор для отладки.
Тестировать по одной кнопке перед добавлением всех четырёх.

Критерии приёмки

Каждая кнопка стабильно регистрирует ровно одно событие при одиночном нажатии (без ложных множественных срабатываний).
Код читается и расширяется: одна функция проверки используется для всех кнопок.
При использовании INPUT_PULLUP схема корректна и логика обновлена.

Тестовые случаи

Нажать и удерживать каждую кнопку по очереди — система должна регистрировать нажатие и, при желании, удержание.
Быстро стукнуть по кнопке — без debouncing: возможны множественные события. С debouncing — одно событие.
Отключить один из резисторов (или перепутать провод) — код должен показывать отсутствие ответа на пин.
Подключить 8 кнопок на те же принципы — функциональность должна масштабироваться.

Когда такой подход не подходит (контрпримеры)

Если требуется сверхбыстрая частота чтения (миллисекундный отклик для промышленного применения) — стандартные debouncing-методы могут быть недостаточны.
Для многокнопочных матриц и экономии пинов лучше использовать матричную раскладку или мультиплексоры.
В шумах электромагнитного фона нужна дополнительная защита и фильтрация.

Советы по безопасности и надёжности

Не подавайте на пины напряжение выше 5V (для 5V Arduino) или 3.3V для плат с низким напряжением.
Избегайте прямого подключения питания высокой мощности к контактам без предохранителей.
Перед правкой проводки отключайте питание.
