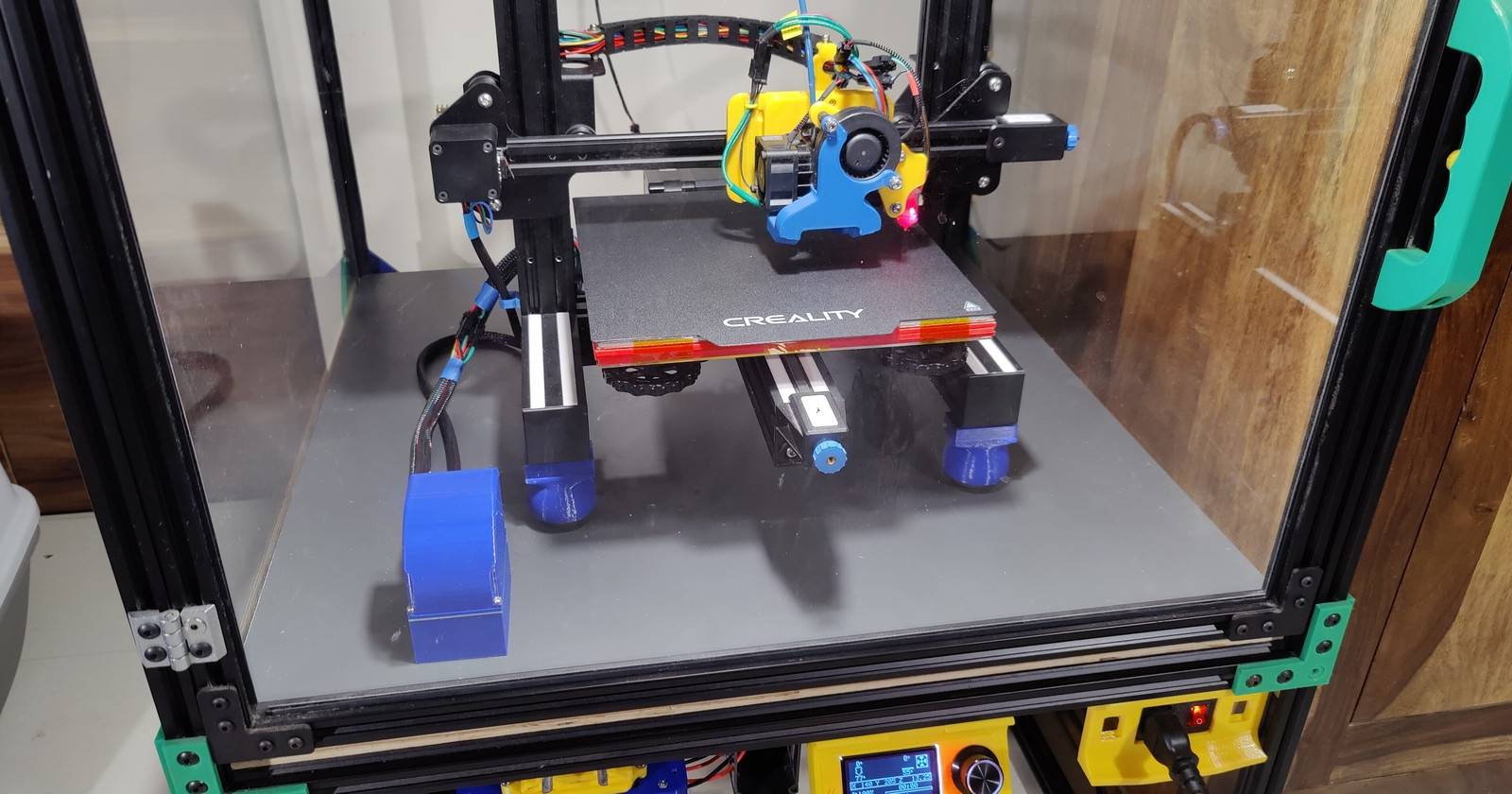

Апгрейды Ender-3: безопасность и качество

Введение

Creality Ender-3 изменил ожидания от бюджетных FDM-принтеров: цена была низкой, а возможности — впечатляющими. Но для достижения низкой цены производитель пошёл на инженерные и конструктивные компромиссы. Многие из них напрямую влияют на безопасность, надёжность и качество печати.

Этот материал систематизирует критические апгрейды, объясняет, зачем они нужны, как их реализовать и какие альтернативы существуют. Читатель получит пошаговые инструкции, списки приоритетов, критерии приёмки и план действий на случай аварии.

Кому это нужно

• Новичкам, которые хотят безопасно и стабильно эксплуатировать Ender-3.
• Хоббистам, желающим повысить качество печати.
• Мастерским и ремонтникам, которые часто сталкиваются с типичными проблемами Ender-3.

Ключевые темы

• Апгрейды безопасности: наконечники проводов, разъёмы XT60, замена PTFE.
• Апгрейды надёжности и качества: экструдеры, муфты, пружины и гибкая платформа.
• Практические SOP, чеклисты и план реагирования на аварии.

Важно: выполнять ремонт и модификации только при отключённом питании и с соблюдением базовой электрозащиты.

1. Апгрейды для здоровья и безопасности

Несколько апгрейдов являются критически важными — они уменьшают риск возгорания, отравления и хронических проблем с надёжностью. Сначала решайте именно их.

1.1 Установите наконечники (bootlace ferrules)

Электрическая часть Ender-3 распределяет мощность блока питания (≈350 Вт) к нагревателю стола и хотэнду через винтовые клеммы на плате управления. Внутри провода гибкие — многожильные — и если жилы торчат, одна из них может коротнуть соседнюю клемму.

Решение: обжать концевые заделки проводов медными втулочками — bootlace ferrules. Это простое, недорогое и надёжное исправление.

Почему важно:

• Заваренные (залуженные) концы провода со временем деформируются под давлением винтов и ослабевают. Это увеличивает сопротивление контакта и локально выделяет тепло.
• Повышенное тепло может расплавить корпус или вызвать горение проводки и материалов рядом.

Как сделать:

1. Отключите питание и отсоедините кабель от сети.
2. Ослабьте винтовые клеммы и извлеките провода, запомните полярность и расположение.
3. Обрежьте залуженные концы на 2–3 мм.
4. Подберите подходящие ferrules по сечению кабеля (обычно 16–14 AWG / около 1.5–2.5 мм²). Обожмите клеммы качественным пресс-клещом.
5. Вставьте заделанные провода обратно и затяните клеммы с рекомендуемым моментом.

Критерии приёмки:

• Нет видимых торчащих жил.
• Контакт не нагревается при нагрузке (проверить прибором или рукой после непродолжительной печати — осторожно).
• Никаких запахов гари или плавленого пластика.

Примечание: если вы не умеете обжимать, обратитесь в мастерскую — работа несложная, но важная.

1.2 Замените подозрительные XT60 на оригинальные

Некоторые блоки питания и соединения горячего стола используют XT60-разъёмы. Поддельные XT60 имеют плохой контакт и низкую термостойкость пластика — это частая причина нагрева и возгорания.

Рекомендации:

• При подозрениях на перегрев разъёма замените его на оригинальный XT60 от проверенного производителя.
• Замена требует паяльных навыков. При отсутствии опыта отдайте плату в сервис.

Когда менять:

• При видимых следах нагара, потемнении пластика или запахе гари.
• При периодических разрывах питания горячего стола под нагрузкой.

1.3 Избавьтесь от штатного PTFE-трубопровода в зоне нагрева

PTFE (тефлон) в штатной конструкции проходит до нагревательного блока и соприкасается с повышенными температурами. Это решает проблему «прилипания» нити, но создает риск выделения токсичных веществ при перегреве.

Ключевые температуры (локализация):

• PTFE начинает выделять вредные вещества при ≈201 °C (≈395 °F) — опасно для птиц и чувствительных животных.
• При ≈240 °C (≈464 °F) выделяются частицы, вредные для человека.
• При ≈260 °C (≈500 °F) возможен выброс более токсичных соединений, включая продукты разложения, похожие на вещества высокой токсичности.

Почему это важно:

• Многие дешёвые PTFE-трубки разрушаются при более низких температурах.
• При попытках печатать ABS, ASA, или частично деградировавшей PTFE трубке возможны серьёзные риски для здоровья и пожароопасные ситуации.

Варианты решения:

• Лучший вариант: установить all-metal хотэнд, где PTFE либо вынесен из зоны нагрева, либо отсутствует. Это требует времени и затрат, но даёт возможность безопасно печатать более тёплые материалы.
• Более бюджетный метод: заменить стандартную PTFE-трубку на Capricorn (или другую сертифицированную высокотемпературную PTFE) и следить за температурными лимитами. Capricorn имеет добавки и более точный диаметр, что снижает трение и улучшает ретракты.

Практическая инструкция:

1. Определите тип вашего хотэнда (наличие PTFE внутри нагревательного блока).
2. Если вы не планируете печатать выше 220 °C, качественная PTFE-замена (Capricorn) может быть временным решением.
3. Для печати PETG рекомендуют Capricorn; для ABS или выше — переход на all-metal хотэнд.

Примечание: всегда работайте в проветриваемом помещении и держите домашних животных, особенно птиц, подальше от комнаты печати.

1.4 All-metal хотенд — что это даёт

All-metal хотэнд физически отделяет PTFE от зоны нагревателя или полностью исключает его. Он обычно включает тонкий тепловой разрыв (thin heatbreak) из материалов с низкой теплопроводностью — нержавеющая сталь, титан — и активное охлаждение радиатора.

Плюсы:

• Позволяет безопасно печатать высокотемпературные материалы.
• Снижает риск термического «ползучего» плавления (heat creep).

Минусы:

• Стоит дороже и требует точной настройки.
• Могут возникать проблемы с адгезией для некоторых материалов без дополнительной настройки ретракта и температуры.

2. Апгрейды для качества печати и надёжности

После устранения рисков сосредоточьтесь на узких местах, которые портят качество печати: экструдер, удержание PTFE, точность Z-оси и платформа для печати.

2.1 3D-печатные крепления шагового мотора Z

Многие Ender-3 страдают от смещённых или неустойчивых креплений Z-двигателя. Это проявляется в виде Z-banding (полос на слоях) и периодического заедания.

Решение:

• Напечатайте или купите регулируемое крепление. Регулируемая конструкция помогает компенсировать небольшой перекос рамы.
• Установите и отрегулируйте, пока движения по Z не будут плавными и без люфтов.

Критерии приёмки:

• Отсутствие заеданий при медленном движении Z.
• Равномерная поверхность при печати высоких моделей.

2.2 Качественные PTFE фитинги

Стоковые фитинги теряют зажим с течением времени. В результате PTFE-вставка выталкивается при ретрактах, что вызывает преждевременное плавление нити и засоры.

Решение: заменить фитинги на усиленные версии (brass push-fit или POM с правильной пружиной). Качественный фитинг стоит недорого, но возвращает стабильность подачи филамента.

2.3 Двойной привод (dual drive) — точная подача филамента

Проблема стокового экструдерного механизма: прямой зубчатый шестерёнчатый привод с одной стороны плохо захватывает пластик и может его раздавливать. Это вызывает проскальзывание и потерю шага при экструзии.

Решение: dual drive с двумя прижимающими шестернями. Шестерни часто имеют hobbed профиль, обеспечивающий надёжный захват нити без чрезмерного раздавливания.

Преимущества:

• Меньше проскальзываний и плавнее подача.
• Лучший контроль ретракта и меньше нитевидности.

Недостатки:

• Небольшие дополнительные веса и возможная потребность в перенастройке шагов подачи (E-steps).

2.4 Пружины стола и гибкая магнитная платформа

Ровность стола критична. Неправильная калибровка легко нарушается при силовом снятии моделей.

Варианты:

1. Жёсткие улучшенные пружины — сохраняют калибровку дольше.

2. Гибкая магнитная платформа — толстая сталь на магнитном основании. Позволяет отгибать лист и легко снимать отпечатки, не травмируя крепления и не сбивая нивелировку.

Критерии приёмки:

• Стопроцентная плотность прилегания пластин к столу.
• Возможность снять печать без усилий и без смещения точек калибровки.

2.5 Паучья муфта (spider coupling)

Жёсткая муфта между мотором Z и винтом приводит к передаче люфта и крошечной несоосности. Это даёт Z-banding и риск поломки деталей при столкновениях.

Паучья муфта состоит из верхней и нижней металлической части и гибкого эластомерного вкладыша — «паука». Она компенсирует небольшую несоосность и защищает систему при аварийных нагрузках.

Плюсы:

• Снижение Z-banding.
• Явный failsafe при столкновениях: муфта проскальзывает вместо того, чтобы ломать механические детали.

Критерии приёмки:

• Плавное движение Z под нагрузкой.
• После мягкого столкновения — восстановление работоспособности без разрушений.

3. Практические рекомендации: очередность и стратегия

План апгрейдов:

1. Безопасность: обжатие проводов (ferrules), замена сомнительных XT60, проверка и/или замена PTFE.
2. Надёжность: качественные фитинги PTFE, spider coupling, 3D-крепления Z-мотора.
3. Качество печати: dual drive, гибкая платформа, пружины.
4. Продвинутые моды: all-metal хотэнд, улучшенная плата управления, BLTouch, dual Z — только после освоения базовых улучшений.

Важно: не устанавливайте более одного комплексного улучшения одновременно. Тестируйте каждое изменение отдельно и документируйте результат.

4. SOP: базовый порядок установки апгрейдов (шаг за шагом)

SOP для последовательного улучшения Ender-3.

Шаг 0 — подготовка:

• Отключите питание и убедитесь, что устройство остыло.
• Запишите текущие настройки (E-steps, PID, прошивка, уровни стола). Сделайте фото.

Шаг 1 — электрическая безопасность:

1. Снимите корпус питания и плату управления (если требуется доступ).
2. Ослабьте винты клемм и извлеките питающие провода.
3. Обрежьте залуженные концы и обожмите ferrules.
4. Верните провода, затяните клеммы, соберите плату.
5. Визуальная проверка и тест: включите питание и измерьте напряжение без нагрузки.

Шаг 2 — проверка и замена XT60:

1. Осмотрите разъёмы на предмет нагара.
2. При необходимости выпаяйте и замените на оригинальные XT60.
3. Проверьте плотность контакта и отсутствие нагрева под нагрузкой.

Шаг 3 — PTFE и фитинги:

1. Снимите экструдер и хотэнд в соответствии с инструкцией.
2. Оцените длину и состояние PTFE трубки.
3. Замените на Capricorn или установите all-metal хотэнд.
4. Установите новые фитинги и проверьте подачу филамента вручную.

Шаг 4 — механика:

1. Установите spider coupling между мотором и винтом Z.
2. Поменяйте крепление мотора на печатное/регулируемое.
3. Смените пружины стола и/или установите гибкую магнитную платформу.

Шаг 5 — экструдер:

1. Установите dual-drive экструдер.
2. Настройте E-steps и проведите калибровку подачи филамента.

Шаг 6 — тестирование:

1. Запустите пробную калиброванную печать (калибровочный куб 20×20 мм, длинная дорожка).
2. Проверьте соответствие размеров, качество ретракта и отсутствие нитевидности.
3. Контролируйте температуру разъёмов и клемм в первые 30–60 минут.

Критерии приёмки:

• Стабильная подача филамента, без пропусков шагов и засоров.
• Отсутствие запахов гари и видимых нагревов разъёмов.
• Стабильная геометрия и ровные слои печати.

5. План действий при аварии (runbook)

Типичные сценарии и быстрые шаги.

Сценарий: запах гари или дым

1. Немедленно выключите питание и выньте вилку из розетки.
2. Вынесите устройство на открытое пространство или в хорошо проветриваемую комнату.
3. При наличии огня — используйте огнетушитель класса B/C (не водой) и вызовите пожарную охрану.
4. Не вдыхайте дым; при симптомах отравления обратитесь к врачу.
5. После остывания осмотрите места нагара и замените повреждённые разъёмы, провода или плату.

Сценарий: частые засоры и jam в хотэнде

1. Остановите принтер, отключите нагреватели.
2. Если PTFE контактовал с нагревом — извлеките хотэнд и осмотрите PTFE.
3. Очистите или замените трубу; при серьёзных повреждениях переходите на all-metal хотэнд.
4. Проверьте экструдер на предмет раздавленного филамента и замените шестерни при необходимости.

Сценарий: механическое повреждение при краше

1. Отключите питание.
2. Осмотрите spider coupling и крепления Z.
3. Если spider расслоился — замените вставку; если повреждены металлические части — замените.
4. Проведите повторную калибровку Z.

6. Тесты и критерии приёмки

Базовый набор тестов после каждого апгрейда:

• Тест 1: Калибровочный куб 20×20×20 мм — измерения сторон должны быть в пределах ±0.2 мм.
• Тест 2: Тест ретракта — отсутствие нитевидности при одинаковых настройках после апгрейда.
• Тест 3: Нагрузочный тест разъёмов — печать 30–60 минут с мониторингом температуры клемм.
• Тест 4: Повторяемость Z — вертикальная стена 100 мм на скорости 50 мм/с без Z-banding.

7. Альтернативные подходы и когда они подходят

• Не менять PTFE, если вы печатаете только PLA при ≤220 °C и принтер стоит в отдельной, хорошо проветриваемой комнате.
• Переходить на all-metal, если регулярные задачи включают PETG, ABS, Nylon и композиты.
• Покупать фирменные запчасти и проверенные бренды для соединителей и фитингов. Дешёвые аналоги часто дают временный эффект, но повышают риск.

8. Ментальные модели и эвристики

• Модель безопасности в первую очередь: электричество и выделение газов важнее качества слоя.
• Модель надёжности: упрощение механики и добавление гибкости (spider coupling) выигрывают чаще, чем жёсткое усиление при наличии несоосности.
• Модель пользы/затрат: сначала делать дешёвые апгрейды с высокой отдачей (ferrules, фитинги PTFE, пружины), потом дорогие (all-metal, новая плата).

9. Роли и чеклисты

Чеклист для новичка:

• Отключено питание и отстывший принтер.
• Установлены ferrules на питающие провода.
• Заменены подозрительные XT60.
• Качество PTFE оценено; заменено на Capricorn, если нужно.
• Установлен хомут PTFE и проверена подача филамента.
• Проведён тест 20×20×20.

Чеклист для опытного хоббиста:

• Spider coupling установлен.
• Dual drive экструдер настроен и откалиброван.
• Гибкая магнитная платформа установлена и протестирована.
• PID been tuned для хотэнда и стола.

Чеклист для сервисной мастерской:

• Полная диагностика электроразъёмов (термопара/ИК-камерой при возможности).
• Замена всех подозрительных разъёмов и клемм.
• Проверка и замена PTFE на Capricorn или установка all-metal при запросе клиента.
• Документация изменений и выдача рекомендаций клиенту.

10. Совместимость и заметки по миграции

• All-metal хотэнды могут требовать изменения E-steps и ретракта.
• Dual-drive экструдеры иногда требуют перенастройки микрошагов и тока моторa.
• При замене платы управления проверьте совместимость прошивок (Marlin, CrealitySlicer профили) и при необходимости обновите bootloader с осторожностью.

11. 1-строчная глоссарий

• Ferrules — металлические наконечники для обжатия многожильных проводов.
• XT60 — силовой разъём, используемый для соединения PSU и нагрузки.
• PTFE — тефлоновая трубка, используемая как направляющая филамента.
• All-metal хотенд — конструкция хотэнда без PTFE в зоне нагрева.
• Dual drive — экструдер с двумя шестернями для улучшенного захвата филамента.
• Spider coupling — упругая муфта, компенсирующая несоосность и защищающая механизмы.

12. Матрица рисков и меры снижения

• Электрическая перегрузка/плохой контакт: риск — высокий; снижение — ferrules, качественные XT60, проверка клемм.
• Токсичные пары при нагреве PTFE: риск — средний при PLA, высокий при ABS/260 °C; снижение — Capricorn PTFE или all-metal хотенд, вентиляция.
• Механические повреждения при краше: риск — средний; снижение — spider coupling, регулируемые крепления Z.

13. Короткая методология тестирования (mini-methodology)

1. После каждого апгрейда выполнить базовые тесты из раздела «Тесты».
2. Документировать поведение (время печати до первого заедания, измерения тест-куба).
3. Вернуть предыдущую конфигурацию, если критерии не выполнены.

14. Краткое резюме

• Первым делом улучшайте безопасность: обжатие проводов, качественные разъёмы, контроль PTFE.
• Затем переходите к механическим и экструдерным апгрейдам для стабильности и качества.
• Работайте по шагам, тестируйте после каждого изменения и ведите записи.

Примечание: дорогостоящие модификации (BLTouch, dual Z, полная замена платы) пригодны, но только после того, как вы освоите базовые улучшения. В противном случае вы можете потратить больше, чем стоит принтер.

Конец статьи
