Наложение данных и комбинированные диаграммы в Excel

Быстрая навигация

• Создать комбинированную диаграмму в Excel
• Наложить серии в Excel

Зачем накладывать данные на диаграмме

Наложение данных помогает:

• выделить общую траекторию и разбежку двух рядов;
• показать суммарный тренд поверх отдельных вкладок (например, итого + подразделения);
• сравнить «до/после» одних и тех же метрик в одной шкале.

Краткое определение терминов

• Серия: набор значений, представленных на диаграмме (например, «До» и «После»).
• Комбинированная диаграмма: диаграмма, где разные серии используют разные типы (столбцы, линия и т. п.).

Создать комбинированную диаграмму в Excel

Когда использовать: у вас есть данные, которые логично показывать разными типами диаграмм одновременно — например, столбцы для подразделений и линия для суммарных значений.

1. Подготовьте таблицу данных: имена рядов в заголовках столбцов, значения в строках.

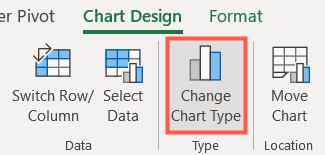

2. Если диаграмма уже есть: выберите её и откройте вкладку «Конструктор диаграмм» (Chart Design). Нажмите «Изменить тип диаграммы».

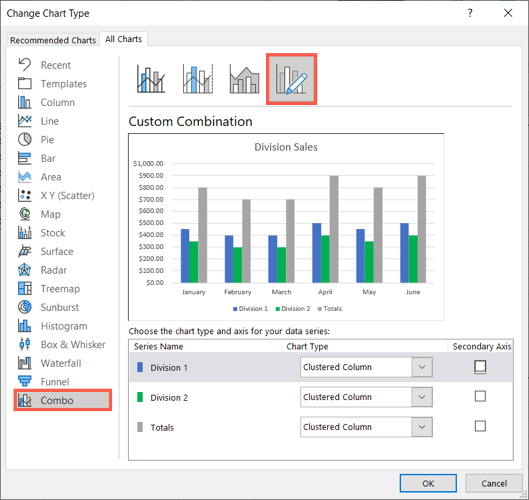

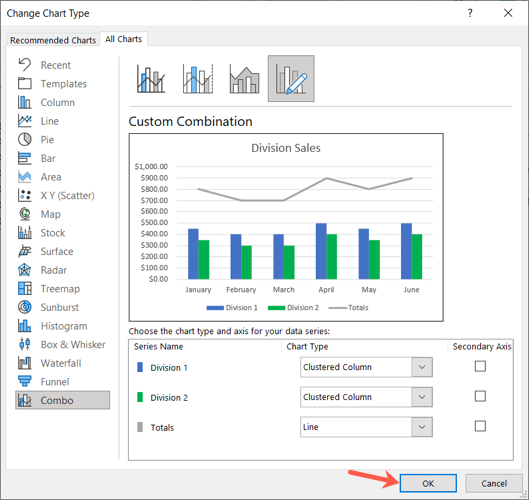

3. В окне изменения типа выберите слева «Комбинированные» (Combo), справа — «Пользовательская комбинированная диаграмма».

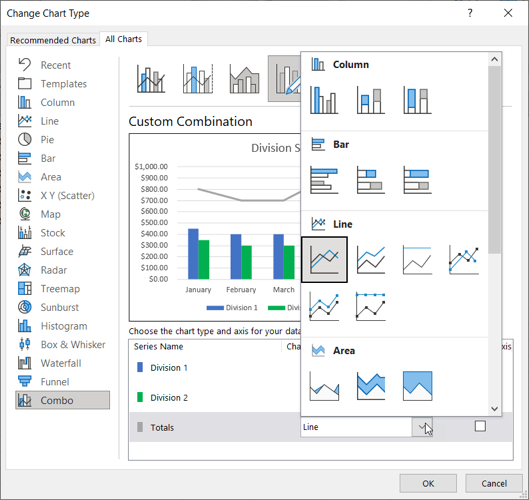

4. Для каждой серии укажите тип диаграммы в выпадающем списке (столбцы, линия, область и т. п.). При необходимости назначьте «Вторую ось» для серии, у которой масштаб значительно отличается.

5. Просмотрите превью сверху и нажмите «ОК» для применения.

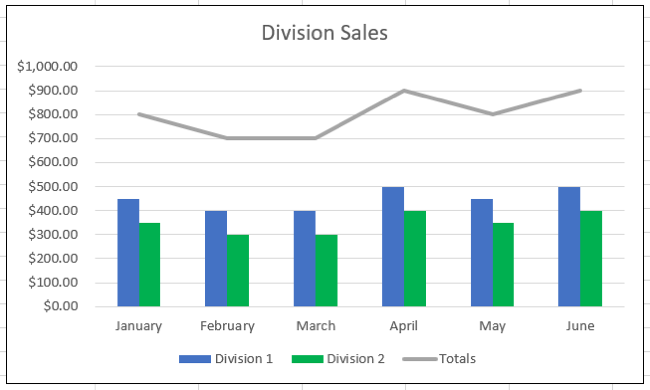

Пример: столбцы — по подразделениям, линия — итог. Это повышает читаемость и помогает увидеть тренд итога независимо от разброса подразделений.

Советы по композиции

• Если вы используете вторую ось, пометьте её подписью и единицами измерения.
• Для линии используйте явно отличающийся цвет и толщину линии.
• Избегайте слишком большого количества типов: 2–3 типа достаточно.

Наложить серии в Excel

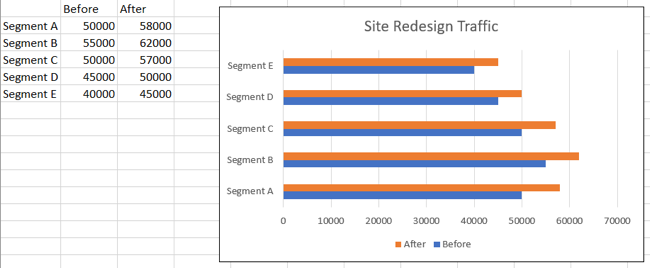

Когда использовать: у вас одинаковая метрическая шкала для обоих рядов, но вы хотите, чтобы один ряд визуально перекрывал другой (например, «До» и «После» трафика).

1. Выберите диаграмму и кликните по серии, которую хотите наложить (длиннее столбцы / больший ряд). Дважды кликните или правый клик → «Формат ряда данных».

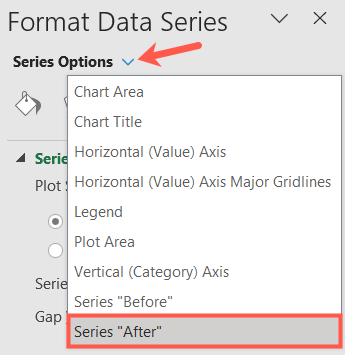

2. Убедитесь, что выбран именно ряд: разверните «Параметры ряда» и посмотрите стрелку рядом с названием.

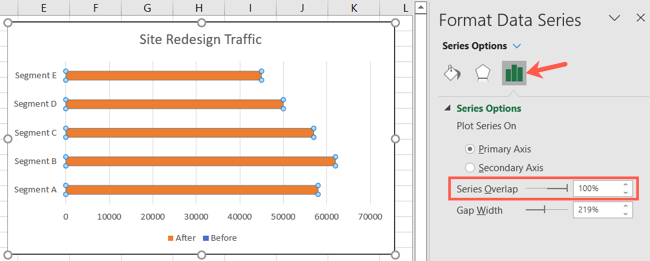

3. На вкладке «Параметры ряда» (Series Options) передвиньте ползунок «Наложение серий» (Series Overlap) вправо до 100% или вручную введите 100%.

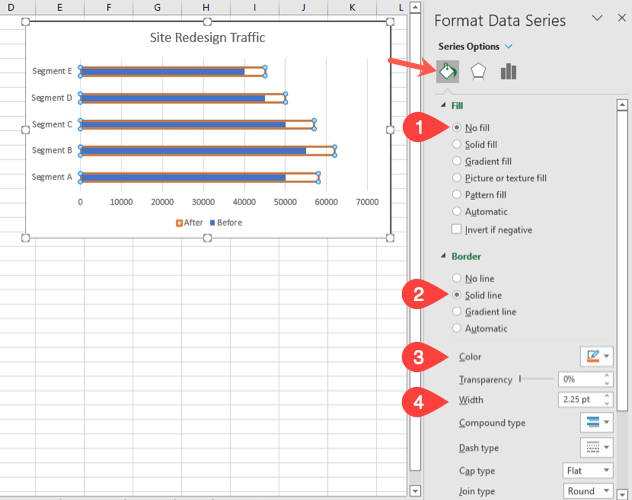

4. Перейдите на вкладку «Заливка и линия» (Fill & Line) и установите следующие параметры:

• Заливка: Без заливки (No Fill).
• Граница: Сплошная линия (Solid Line).
• Цвет границы: выберите цвет, соответствующий серии (в примере — оранжевый).
• Ширина границы: увеличьте до удобочитаемой (пример 2.25 пт).

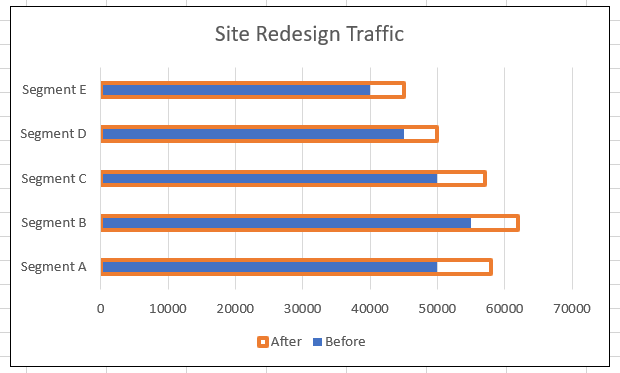

5. Закройте панель формата. Легенда и визуализация обновятся автоматически.

Практические тонкости

• Если один ряд полностью перекрывает другой и важна видимость нижнего, используйте частичную прозрачность (на вкладке «Заливка» выставьте прозрачность) или пунктирную границу у перекрывающего ряда.
• Для столбчатых диаграмм с большим количеством категорий наложение при 100% может затруднить считывание; снизьте наложение до 30–60% и используйте тени.

Когда наложение не подходит

• Если разные серии имеют разные единицы измерения, но вы не хотите вводить вторую ось — визуально это будет вводить в заблуждение.
• Если плотность категорий очень высокая (большое число столбцов) — перекрытие ухудшит читаемость.

Альтернативные подходы

• Использовать прозрачную заливку вместо «Без заливки», чтобы показать перекрытые области.
• Создать небольшие множественные диаграммы (small multiples) — серии расположены рядом в одинаковом масштабе для быстрого сравнения.
• Использовать диаграмму «Поля и линий» (area + line) для отображения накоплений и тренда.

Набор ролей: кто что делает

• Аналитик: подготавливает таблицу, проверяет аномалии и единицы измерения.
• Дизайнер данных: выбирает типы диаграмм и цвета, обеспечивает контраст и читаемость.
• Рецензент: проверяет легенду, подписи осей и понятность без устного сопровождения.

Шпаргалка действий (чеклист)

• Данные в таблице корректны и подписаны.
• Выбрана подходящая диаграмма: комбинированная или наложение.
• Если используется вторая ось — подписать её и проверить шкалу.
• Проверить цветовую доступность (контраст, дальтонизм).
• Уточнить у заинтересованных лиц: читаемо ли без пояснений.

Мини-методология: быстрый рабочий процесс

1. Определите цель: сравнить тренд или показать вклад в итог.
2. Выберите метод: комбинированная диаграмма для разных типов, наложение — для сопоставления одинаковых метрик.
3. Настройте оформление: линии, ширина, легенда, подписи осей.
4. Протестируйте на целевой аудитории и внесите правки.

Факт-бокс: ключевые настройки

• Наложение серий: 100% (максимум) или 30–60% для частичного перекрытия.
• Ширина границы для видимости: 1.5–3.0 pt.
• Прозрачность заливки: 20–50% для видимых перекрытий.

Примеры, когда это может ввести в заблуждение

• Прямое сравнение скоростей и абсолютных величин на одной диаграмме без пояснения осей.
• Использование второй оси без явной пометки и заметного отличия типа ряда.

Решающее дерево для выбора метода

flowchart TD
  A[Нужно ли показать два типа визуализации?] -->|Да| B[Комбинированная диаграмма]
  A -->|Нет| C[Одинаковая шкала?]
  C -->|Да| D[Наложение серий]
  C -->|Нет| E[Использовать вторую ось или множественные диаграммы]
  B --> F[Настроить типы и вторую ось при необходимости]
  D --> G[Настроить наложение и оформление границ]
  E --> H[Пересмотреть цель визуализации]

Критерии приёмки

• Диаграмма читабельна без устного объяснения.
• Все оси подписаны и имеют единицы измерения.
• Легенда отражает стиль (заливка/граница) и понятна аудитории.
• Нет противоречивых визуальных сигналов (например, разные единицы на одной оси без обозначения).

Краткое резюме

Комбинированные диаграммы и наложение серий — простые, но мощные приёмы для повышения наглядности данных в Excel. Выбирайте комбинированную диаграмму для разных типов данных и вторую ось, а наложение — для визуального сравнения схожих метрик. Всегда проверяйте читаемость и подписывайте оси.

Важно: для других необычных вариантов диаграмм посмотрите, как создавать и настраивать диаграммы типа «люди» (people graph) в Excel, если требуется визуализация отдельных персон или групп.

1‑строчная глоссарий

• Серия — набор значений на диаграмме; Вторая ось — дополнительная вертикальная шкала для серии с иным масштабом.
