Включение SPI и I2C на Raspberry Pi

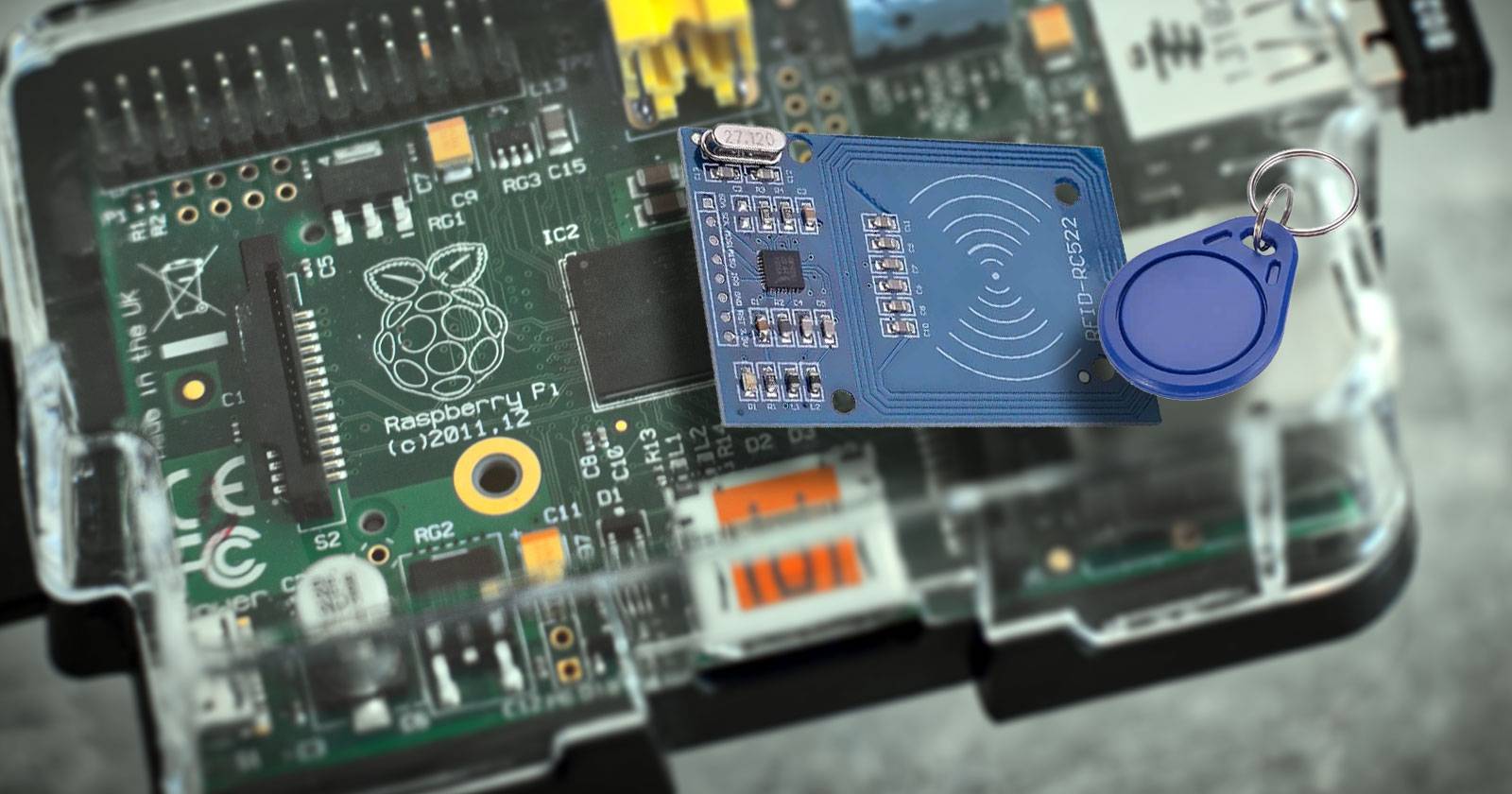

Raspberry Pi с подключёнными интерфейсами SPI и I2C

Raspberry Pi пригоден для множества задач: медиасерверов, ретро-игровых приставок и промышленных применений. При работе с GPIO возможности расширяются — многие модули общаются через SPI или I2C. В этом руководстве вы узнаете, что это за протоколы, зачем они нужны и как включить их на Raspberry Pi.

Что такое SPI на Raspberry Pi

SPI (Serial Peripheral Interface) — синхронный последовательный протокол связи, где один контроллер выступает мастером, а несколько устройств — ведомыми. Он предназначен для быстрой передачи данных между микроконтроллером и периферией: датчиками, АЦП, сдвиговыми регистрами, флеш-памятью и т.д.

Ключевые линии SPI:

SCLK — тактовая линия, задаётся мастером.
MOSI — Master Out Slave In, данные из мастера в ведомые.
MISO — Master In Slave Out, данные от ведомых к мастеру.
SS/CE — Slave Select / Chip Enable, выбор конкретного ведомого.

На Raspberry Pi SS обычно обозначается CE0 и CE1. Большинство ведомых устройств требует отдельного SS, но такт и линии данных можно разделять. Некоторые модули поддерживают режим «daisy chain», экономя выводы.

Схема подключения SPI между мастером и несколькими ведомыми

Источник изображения: Cburnett @ wikipedia.org

Как включить SPI на Raspberry Pi

Есть два основных способа:

raspi-config (рекомендуется для большинства пользователей)

Откройте терминал и выполните:

sudo raspi-config

Перейдите в Interfacing Options → P4 SPI Enable/Disable automatic loading of SPI kernel module и выберите Yes. После подтверждения перезагрузите Raspberry Pi.

Редактирование /boot/config.txt (ручной способ)

Откройте файл:

sudo nano /boot/config.txt

Найдите строку:

#dtparam=spi=on

Уберите символ #, чтобы строка стала:

dtparam=spi=on

Сохраните изменения и перезагрузите устройство.

После включения SPI вы можете проверить наличие модуля spidev:

lsmod | grep spi

Или посмотреть устройства в /dev, например /dev/spidev0.0 и /dev/spidev0.1.

Где и как применяется SPI

SPI часто используют там, где важна скорость передачи:

интерфейсы флеш-памяти и карт памяти;
АЦП/ЦАП высокого быстродействия;
дисплеи и контроллеры LED;
RFID-ридеры (например, MFRC-522);
сдвиговые регистры.

Примеры: DIY-смарт-замок с RFID, MES-системы с RFID в промышленности. SPI удобен для приложений с высокой пропускной способностью и малой задержкой.

Что такое I2C на Raspberry Pi

I2C (Inter-Integrated Circuit) — последовательный протокол с двухпроводной шиной: SCL (тактовая) и SDA (данные). Один мастер может общаться сразу с множеством ведомых устройств, каждое из которых имеет 7- или 10-битный адрес. I2C популярен в электронике благодаря простоте подключения и широкому набору библиотек.

Ключевые особенности I2C:

Только две линии данных (плюс питание и земля).
Устройства имеют адрес; мастер инициирует передачу адреса.
Передача включает команды чтения/записи и подтверждения ACK.

I2C медленнее SPI, но его практичность в экономии контактов делает протокол идеальным для дисплеев, GPIO-расширителей и датчиков.

Как включить I2C на Raspberry Pi

Способы те же, что и для SPI.

raspi-config

sudo raspi-config

Выберите Interfacing Options → P5 I2C Enable/Disable automatic loading of I2C kernel module и подтвердите. Перезагрузите Raspberry Pi.

Ручная настройка /boot/config.txt

Откройте файл:

sudo nano /boot/config.txt

Найдите строку:

#dtparam=i2c_arm=on

Уберите #, чтобы включить параметр:

dtparam=i2c_arm=on

Перезагрузите систему.

Проверка: наличие модулей i2c_dev / i2c_bcm2708 / i2c_bcm2835 и утилиты i2cdetect (пакет i2c-tools). Пример команды для сканирования шины I2C:

sudo apt install -y i2c-tools
ni2cdetect -y 1

(Команда i2cdetect показывает HEX-адреса подключённых устройств.)

Схема подключения I2C на Raspberry Pi

Где и как применяется I2C

Типичные проекты и компоненты:

LCD-дисплеи с I2C-бэкапом (I2C “backpack”) — экономия выводов;
датчики температуры, давления, гироскопы и акселерометры;
расширители GPIO (например, PCA9685 для управления сервоприводами);
аудиокодеки и контроллеры питания.

I2C удобен для систем с множеством недорогих датчиков и модулей, где скорость не критична.

Практическая проверка после включения

Для SPI: проверьте наличие устройств spidev:

ls /dev/spidev*

Для I2C: установите i2c-tools и выполните:

sudo i2cdetect -y 1

Используйте примеры на Python (mraa, spidev, smbus2) или готовые библиотеки для конкретного модуля.

Отладка и распространённые ошибки

Не вижу устройства в i2cdetect/spidev: проверьте питание, землю, подтягивающие резисторы (для I2C), правильные контакты на разъёме.
Конфликты адресов (I2C): два устройства с одним адресом не будут работать одновременно без аппаратной модификации или мультиплексора.
Права доступа: /dev/spidev и /dev/i2c- могут требовать sudo или добавления пользователя в группу i2c/spi.
Модуль не загружается: убедитесь, что в config.txt строки dtparam включены и нет конфликтующих overlay.

Важно: всегда сначала подключайте питание и землю, затем данные. Некорректная полярность может повредить периферию.

Когда выбирать SPI, а когда I2C — упрощённые эвристики

Нужна скорость и низкая задержка → SPI.
Нужно минимум проводов и много устройств с небольшим объёмом данных → I2C.
Если у устройств совпадают адреса I2C и их нельзя сменить → SPI или I2C-мультиплексор.
Нужно длинное расстояние передачи (>1–2 м) → предпочитайте дифференциальные интерфейсы (например, RS-485) вместо SPI/I2C.

Мини‑методология: интеграция нового датчика в проект

Ознакомьтесь с даташитом: уровни логики (3.3 В vs 5 В), адреса, режимы.
Проверьте совместимость напряжения и при необходимости используйте уровень‑преобразователь.
Включите интерфейс через raspi-config или config.txt.
Сканируйте шину (i2cdetect) или найдите spidev в /dev.
Подключите библиотеку Python/C и запустите пример из даташита.
Проведите тесты на стабильность и пропускную способность.

Ролевые чек‑листы

Хоббист / энтузиаст:

Включил интерфейс через raspi-config.
Подключил питание и GND.
Сканировал I2C или проверил /dev/spidev.
Запустил готовый пример на Python.

Инженер-электронщик:

Проверил уровни логики и при необходимости добавил преобразователь уровня.
Добавил защиту: резисторы, TVS, фильтры.
Провёл нагрузочные и регрессионные тесты.

Системный администратор / DevOps:

Настроил автозагрузку модулей в config.txt.
Добавил udev‑правила и группы пользователей.
Внёс документацию и схемы подключения в репозиторий.

Критерии приёмки

Устройство определяется системой (i2cdetect или /dev/spidev).
Передача данных стабильна в течение заданного интервала (например, 24 часа теста).
Нет перегрева или ошибок питания при максимальной нагрузке.
Логирование/мониторинг фиксирует любые сбои и уведомляет ответственных.

Примеры тест-кейсов

Подключение I2C-дисплея: при загрузке отображает тестовую строку.
Считывание показаний с датчика 1000 раз подряд — отсутствуют выбросы и ошибки ACK.
Передача больших блоков по SPI — без потерь данных на скорости N кГц.

Краткая терминология (1‑строчная)

SCLK: тактовая линия SPI.
MOSI: данные из мастера в ведомого.
MISO: данные от ведомого к мастеру.
SS/CE: выбор ведомого в SPI.
SDA/SCL: линии данных и такта в I2C.
ACK: подтверждение приёма данных в I2C.

Безопасность и приватность

Никогда не подключайте к Raspberry Pi устройства с неизвестным питанием без проверки, это может вывести из строя плату.
Для критичных установок используйте изоляцию питания и защиту от перенапряжения.
Приватность: данные с датчиков обрабатывайте и храните в соответствии с местными правилами и корпоративной политикой.

Альтернативы и расширения

I2C‑мультиплексоры (например, TCA9548A) позволяют обойти конфликты адресов.
SPI через shift‑регистры и SPI‑to‑UART мосты для специальных задач.
Для длинных линий используйте специализированные драйверы/трансиверы или протоколы RS‑485.

Совместимость и миграционные заметки

Raspberry Pi использует 3.3 В логики; 5 В устройства требуют преобразования уровней.
Старые версии Raspberry Pi могли иметь отличающиеся номера устройств (/dev/i2c-0 vs /dev/i2c-1). Проверьте документацию вашей модели.

Часто задаваемые вопросы

Нужен ли подтягивающий резистор для I2C?

Да. На шине I2C линии SDA и SCL должны иметь подтяжку к питанию. Многие модули уже включают резисторы, но при самостоятельной сборке убедитесь в их наличии.

Могу ли я одновременно использовать SPI и I2C?

Да. Это разные интерфейсы и обычно не конфликтуют, если их линии подключены правильно и нет аппаратного пересечения.

Нужно ли перезагружать Raspberry Pi после включения интерфейса?

Да, после внесения изменений в /boot/config.txt или raspi-config рекомендуется перезагрузка.

Заключение

SPI и I2C расширяют возможности Raspberry Pi, экономя контакты и упрощая интеграцию большого количества периферии. Начните с включения интерфейса через raspi-config, затем проверьте подключение и протестируйте примерами. Продвигайтесь от простых проектов (LCD, небольшие датчики) к более сложным (RFID, MES) по мере роста опыта.

Важно: всегда проверяйте уровни питания и соблюдайте технику безопасности при подключении внешних модулей.
