Как смоделировать простую пластиковую бутылку в SelfCAD

О чём эта статья

Эта инструкция проведёт вас через восемь последовательных шагов моделирования бутылки в SelfCAD, пояснит настройки рендера и экспорта для 3D‑печати, а также даст практические советы по материалам, толщине стенок, ориентировке при печати и отладке ошибок. В конце — чек‑листы, критерии приёмки и краткое аварийное руководство.

Кому это полезно

• Новичкам, которые хотят научиться моделировать простые объекты.
• Хобби‑дизайнерам, готовящим модели к печати.
• Тем, кто использует SelfCAD и хочет улучшить поток от модели до G‑кода.

Быстрый план (Quick checklist)

• Создать проект в SelfCAD.
• Добавить примитив «Сфера» и перейти в режим Solid + Wireframe.
• Выполнить выбор лиц, удалить верх и сделать экструдирование для горлышка.
• Добавить толщину, заполнить полигоны, очистить геометрию, внести дополнительные экструдирования.
• Применить Flatten, отрегулировать позицию и материалы.
• Сфайлить модель в STL или перейти в 3D Print для получения G‑кода.

Что потребуется

• Учетная запись SelfCAD (онлайн или десктоп‑версия).
• Базовые знания интерфейса: категории 3D Shapes, Modify, Tools, Utilities, Deform, Rendering и 3D Print.
• Для печати: FDM‑принтер и слайсер (встроенный или внешний).

Важные термины (1‑строчные определения)

• Примитив: базовая 3D‑форма (сфера, цилиндр и т. п.).
• Экструдирование: вытягивание поверхности/грани вдоль нормали для создания объёма.
• Манifold (водонепроницаемая модель): модель без дыр и неповторяющихся ребер, пригодная для печати.

Подробные шаги моделирования

Шаг 0: Подготовка проекта

Создайте новый проект в SelfCAD и убедитесь, что рабочая сцена пустая. Сохраните проект под понятным именем, например «bottle_project», чтобы не потерять промежуточные версии.

Шаг 1: Активируйте примитив Сфера

• В панели 3D Shapes выберите «Сфера». (В интерфейсе это может называться Sphere.)
• Оставьте параметры по умолчанию и подтвердите создание формы.
• Сразу переключитесь в режим отображения Solid + Wireframe — это помогает видеть полигональную сетку и принимать точные решения при выборе.

Совет: режим проволочной рамки полезен при выборе циклов ребер и контроле плотности топологии.

Шаг 2: Выбор и удаление верхней части

• Включите режим выбора граней (Face Selection) — быстрее через Ctrl/Cmd + 1.
• Выделите верхнюю часть шара маркером и удалите её (Delete). Подтвердите операцию.
• Переключитесь на выбор ребер (Edge Selection) — Ctrl/Cmd + 2. В настройках включите Loop selection (циклический выбор) для удобства.
• Выберите верхнее круговое ребро — это станет основой для горлышка.

Ошибка новичков: удаление частей без резервной копии. Сохраняйте версии файла после ключевых шагов.

Шаг 3: Экструдирование

• В меню Modify откройте Extrusion (или горячие клавиши M + E).
• Установите величину вытягивания (Amount). В оригинальной инструкции рекомендовали 70 — это относительная величина в единицах сцены SelfCAD; смотрите визуальный результат и при необходимости корректируйте.
• Подтвердите операцию.

Пояснение: экструдирование формирует горлышко бутылки — его высота определяет будущую посадку крышки.

Шаг 4: Добавить толщину стенки

• С активной частью используйте Modify > Add Thickness (M + A).
• Установите значение Thickness (примерно 3 в исходной инструкции). Толщина должна зависеть от метода печати и желаемой прочности.
• Подтвердите.

Совет по печати: для FDM‑печатных изделий толщина стенок подбирается в соответствии с диаметром сопла и количеством периметров — см. раздел «Технические рекомендации».

Шаг 5: Скопировать верхнюю кромку и заполнить полигоны

• Включите Face Selection, активируйте Loop selection, выделите верхний кольцевой ряд полигонов.
• Нажмите Copy (Ctrl + C), затем используйте Tools > Fill Polygons (T + F) для закрытия отверстий.

Примечание: Fill Polygons помогает получить корректную сетку для дальнейшего экструдирования и создания крышки.

Шаг 6: Очистка геометрии и дополнительное экструдирование

• Utilities > Geom Clean (U + C) — удаляет дублирующиеся вершины и упрощает сетку.
• Выберите Polygon selection (Ctrl/Cmd + 4) и выделите верхнюю поверхность бутылки.
• Modify > Extrusion: выполните два прохода экструдирования: сначала с большим Amount (например, 30) для формирования внутренней части горлышка, затем с маленьким Amount и включёнными Vertex Normals для сглаживания нормалей.

Совет: последовательность «очистка → экструдирование → сглаживание нормалей» даёт более предсказуемую топологию.

Шаг 7: Добавьте тонкую толщину и отодвиньте крышку

• Снова примените Modify > Add Thickness с малой величиной Thickness (в инструкции — 0.1) к скопированной части, чтобы получить толщину крышки.
• Используйте инструмент Move: установите вертикальную координату Y на значение, позволяющее временно отодвинуть крышку от корпуса для дальнейшей работы (в инструкции — Y = 155.93).

Примечание: отодвигая крышку, вы сможете отдельно редактировать её форму и материалы.

Шаг 8: Деформация и финальная подгонка

• В панели Objects выберите основную деталь бутылки (в примере — mesh_3) и снимите выбор с крышки (mesh_3(1)).
• Deform > Flatten (D + L): задайте требуемую координату для «приплюснутия» модели по оси Y — это формирует плоское основание бутылки.
• Режим просмотра: Solid для итоговой проверки.

Совет: сохраняйте версии после каждого крупного изменения: «bottle_v01», «bottle_v02» и т. д.

Настройка материалов, цвета и текстуры

• Выберите деталь, перейдите в панель Materials и выберите Custom для загрузки собственной текстуры или измените цвет/материал из встроенных библиотек.
• Примените материал к крышке отдельно от корпуса — так проще проверять посадку и визуально оценивать результат.

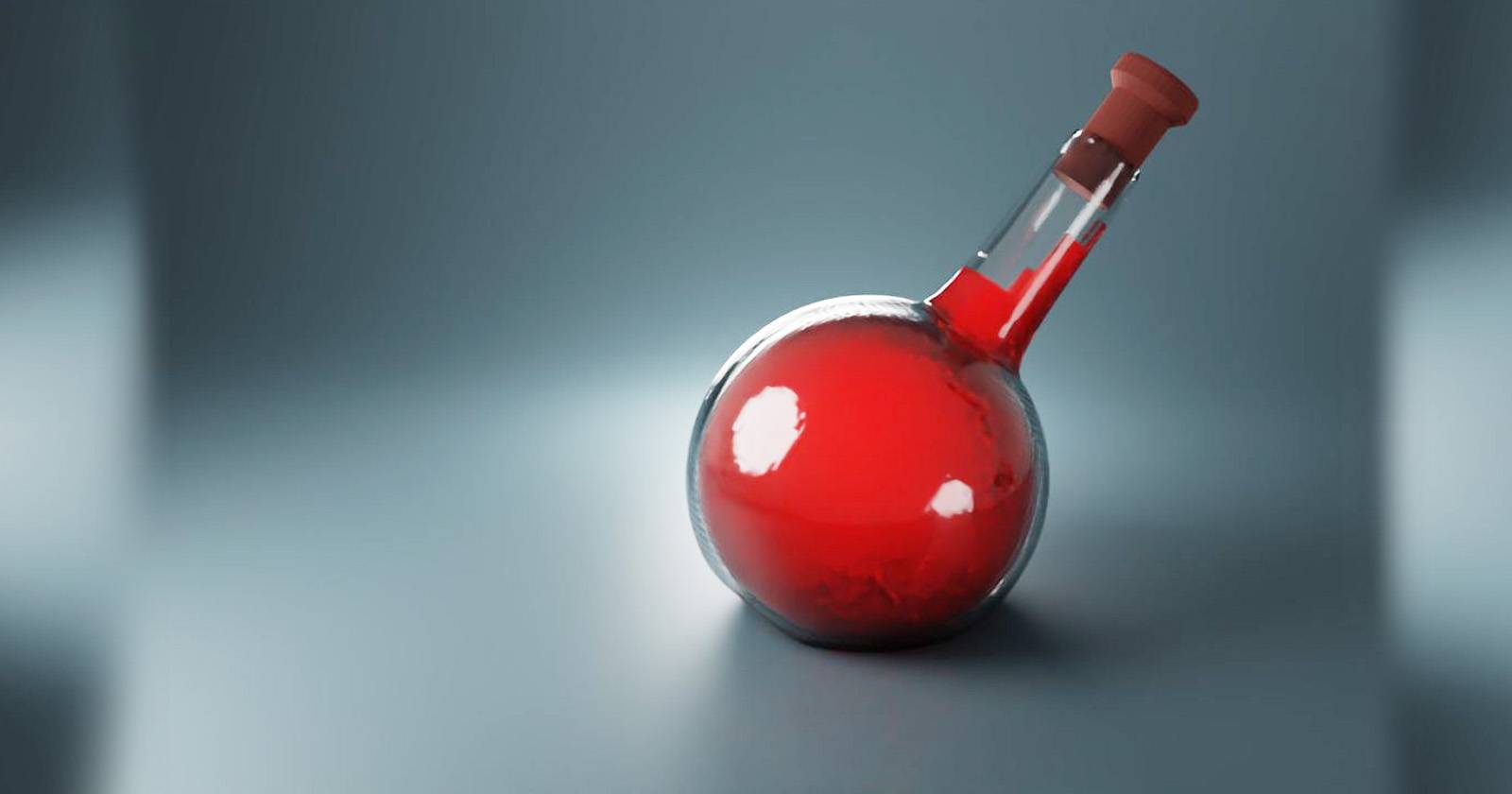

После добавления текстур можно перейти к Rendering для получения фотореалистичного изображения модели.

• Renderer скачивается отдельно; после установки вы получите дополнительные параметры света, камеры и постобработки.
• Регулируйте яркость, гамму и фон, прежде чем сохранять итоговый PNG/JPG.

Подготовка модели к 3D‑печати

Экспорт и слайсинг

• В SelfCAD можно экспортировать модель в STL для внешнего слайсера или использовать встроенный 3D Print (FDM‑slicer).
• При выборе встроенного слайсера укажите принтер и выберите режим: печать корпуса и крышки как одного целого или как двух отдельных деталей.

• Проверьте параметры качества, infill, материал, слой и поддержки. Нажмите Slice и просмотрите превью слоёв.

• После успешного слайсинга сохраните G‑код и отправьте его на принтер.

Рекомендации по параметрам печати (типичные значения)

• Слой (Layer height): для обычной печати 0.12–0.28 мм; меньшее значение — выше детализация.
• Wall / Perimeter: 2–3 периметра для прочности; соответствует диаметру сопла и выбранной толщине стенки.
• Infill: 10–30% для функциональной бутылки; прочнее при большем значении.
• Материалы и типичные температуры:
  • PLA: сопло ≈ 190–220 °C, стол 50–70 °C.
  • PETG: сопло ≈ 220–250 °C, стол 70–90 °C.
  • ABS: сопло ≈ 230–250 °C, стол 90–110 °C.

Важно: точные температуры зависят от производителя филамента, модели принтера и сопла. Всегда проверяйте рекомендации производителя филамента.

Ориентация модели и поддержка

• Для минимизации поддержек печатайте бутылку вертикально (горлышком вверх). Это дает лучшие стенки и экономит материал.
• Если печатать в разобранном виде (корпус + крышка), ориентируйте каждую деталь отдельно для оптимального качества.

Критерии приёмки (проверки готовности модели к печати)

• Модель «водонепроницаемая» (watertight) — нет дыр в поверхности.
• Нет не‑манифолдных ребер или изолированных вершин.
• Нормали направлены наружу.
• Толщина стенок не меньше минимальной для выбранного метода печати и сопла.
• Крышка и горлышко согласованы по геометрии (тест на посадку в CAD или печать тест‑кольца).

Чек‑лист по ролям

Дизайнер (модель в CAD):

• Проверить watertight.
• Очистить геометрию (Geom Clean).
• Обеспечить равномерную толщину стенок.
• Сохранить STL и версии проекта.

Оператор слайсера:

• Выбрать профиль для материала.
• Проверить ориентацию и поддержки.
• Посмотреть превью слоёв на предмет тонких стенок.
• Сохранить G‑код.

Оператор принтера:

• Подготовить стол, очистить/протереть поверхность.
• Нагреть хотенд и bed до рекомендованных температур.
• Произвести первую печать тест‑образца (малый участок) при сомнениях.

Когда этот подход не работает (контрпримеры)

• Если вы хотите получить тонкостенную гибкую бутылку, FDM‑печать обычным пластиком может не дать требуемой гибкости — используйте гибкие материалы и адаптируйте дизайн.
• Для прозрачных и гигиеничных объёмных ёмкостей для жидкости лучше подходят промышленные методы литья и формовки, а не FDM‑печать.
• Многоступенчатые резьбы и тонкие уплотнительные поверхности требуют точной подгонки; тестовые распечатки обязательны.

Альтернативные подходы и идеи развития модели

• Начать с цилиндра или профиля и использовать инструмент вращения (Revolve) — полезно для бутылок с осью симметрии.
• Создать внутреннюю структуру (ребра жёсткости) вместо увеличения толщины стенок для экономии материала.
• Использовать мульти‑материалы: жёсткий корпус и гибкая манжета на горлышке для уплотнения.

Мини‑методология итеративной разработки

1. Быстрый прототип: низкая детализация, печать для проверки посадки крышки.
2. Коррекция геометрии и топологии в CAD.
3. Высокая детализация и слайсинг итоговой модели.
4. Финальная печать с настройками, ориентированными на долговечность.

Руководство по отладке (Incident runbook)

Ситуация: печать отваливается/не прислаивается к столу.

• Шаг 1: остановите принтер.
• Шаг 2: проверьте уровень и чистоту стола, при необходимости протирка спиртом.
• Шаг 3: уменьшите первый слой или увеличьте температуру стола/сопла на рекомендованные значения.
• Шаг 4: при наличии — используйте клеевой слой (glue stick) или PEI‑лист.

Ситуация: пустоты внутри стенки/плохая связь между слоями.

• Проверьте количество периметров (wall count) и настройку infill overlap.
• Увеличьте температуру печати для улучшения адгезии между слоями.

Ситуация: крышка не садится или заедает.

• Проверьте радиус и допуски горлышка; возможно требует компенсации на ±0.2–0.5 мм.
• Напечатайте тестовое кольцо для подгонки посадки.

Короткий справочник по настройкам (cheat sheet)

Решение: печатать или рендерить? (Decision tree)

flowchart TD
  A[Нужна ли физическая модель?] -->|Да| B[Проверить допуски и толщину]
  A -->|Нет, нужен только визуал| C[Перейти в Rendering]
  B --> D{Подходит ли модель для FDM?}
  D -->|Да| E[Slice -> Print]
  D -->|Нет| F[Пересмотреть дизайн или выбрать другой метод печати]

Критерии тестирования и приёмки печатной детали

• Визуальная оценка: поверхность без крупных дефектов, отсутствуют провисания.
• Функциональная проверка: крышка садится/закручивается согласно задумке.
• Механическая: модель выдерживает ручные нагрузки, ожидаемые для применения (проверяется опытным путём).

Глоссарий — 1‑строчные термины

• G‑код: файл с командами для 3D‑принтера.
• STL: формат треугольной сетки для 3D‑моделей.
• Infill: внутренняя заполненность модели.

Итоговое резюме

• Моделирование бутылки в SelfCAD выполняется быстро, если следовать шагам: примитив → удаление → экструдирование → добавление толщины → очистка геометрии → финальная подгонка.
• Для успешной 3D‑печати нужна проверка толщин, ориентировка в слайсере и, при необходимости, печать тестовых образцов для подгонки крышки.
• Сохраняйте версии проекта и используйте встроенные инструменты очистки геометрии перед экспортом.

Важно: если вы планируете массовое производство или контакт с пищевыми продуктами, оценивайте материалы по соответствию стандартам безопасности и рассматривайте промышленные технологии производства.

Дополнительные варианты и эксперименты: попытайтесь создать серию бутылок с разным профилем стенки, добавить ребра жёсткости или внедрить текст/логотип методом булевых операций и карт нормалей.
