DIY HomeKit контроллер для WS2812B на ESP8266

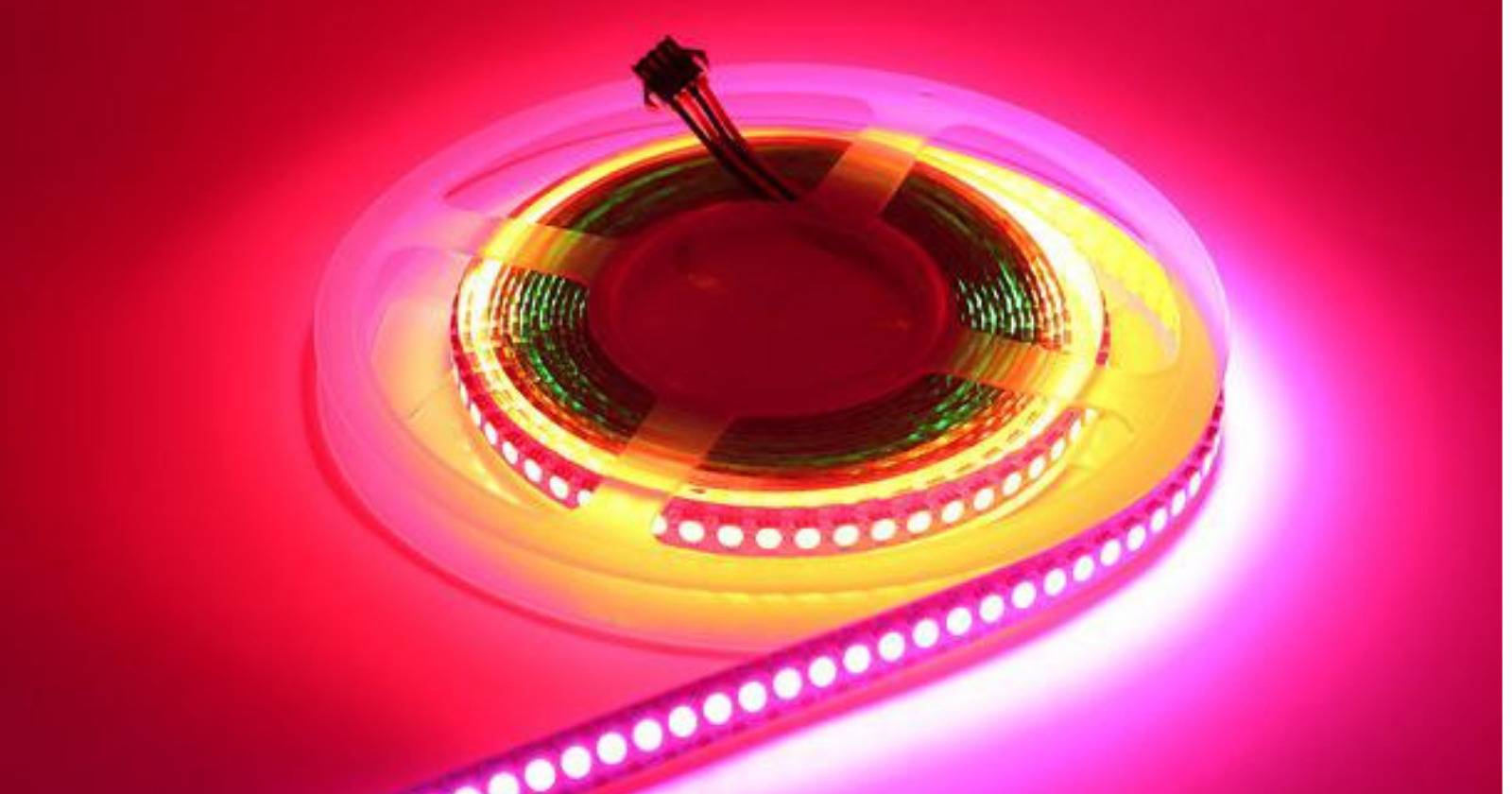

Контроллер DIY HomeKit для светодиодной ленты WS2812B NeoPixel

О чём эта инструкция

Эта статья показывает пошагово, как собрать DIY HomeKit‑контроллер для адресуемой RGB‑ленты WS2812B (NeoPixel) на базе ESP8266, добавить его в приложение Home (и Eve), управлять цветом и эффектами, а также интегрировать в автоматизации. Приведены проверенные советы по питанию, совместимости, отладке и вариантам прошивок.

Что вам понадобится

ESP8266‑плата (NodeMCU, D1 Mini или ESP‑01). Объяснение: ESP8266 — недорогой Wi‑Fi микроконтроллер.
Адресуемая RGB‑лента WS2812B, WS2812B ECO или WS2813.
Блок питания на 5 В, 2–5 А или больше в зависимости от длины ленты. Оценка мощности: каждая RGB‑капля (LED) потребляет до ~60 mA при белом цвете на максимуме яркости.
Несколько перемычек (male–female/male–male) и при необходимости пайка.
Корпус (опционально 3D‑печатный).

Важно: контроллер в этой инструкции рассчитан на максимум ~500 светодиодов; при больших длинах потребуется другой контроллер и более мощный источник питания.

Быстрая методология (mini‑methodology)

Подготовьте плату и драйверы USB ⇢ подключите к компьютеру.
Загрузите и «прошивайте» rboot, blank_config и ledstrip.bin.
Подключите питание и сигнальный провод к ленте через уровень 5 В (или уровень сигнала согласуйте).
Соединитесь с временной сети устройства, введите параметры Wi‑Fi.
Добавьте устройство в Home и выполните тесты: включение/выключение, смена цвета, эффекты.

Шаг 1: Прошивка (firmware)

Мы используем прошивку HomeKidd (репозиторий на GitHub). Последовательность действий:

Скачайте файлы rboot.bin и blank_config.bin из релизов проекта.
Перейдите на страницу релизов HomeKidd и скачайте последнюю версию ledstrip.bin.
Загрузите инструмент ESP flash download tool для Windows и распакуйте. Для macOS можно использовать NodeMCU PyFlasher.
Подключите D1 Mini или NodeMCU к компьютеру через Micro‑USB. Установите драйверы CH340G или CP210x, если система не обнаруживает устройство.
Запустите Firmware Download tool.
В первой строке отметьте чекбокс, установите адрес 0x0000 и выберите rboot.bin.
Во второй — адрес 0x1000 и blank_config.bin.
В третьей — адрес 0x2000 и ledstrip.bin.
Выберите Baud Rate 115200, режим DIO или QIO (в зависимости от платы), частоту 40MHz.

Выберите параметры для прошивки NeoPixel HomeKit на NodeMCU/D1 Mini

Нажмите Start. Инструмент покажет Sync и начнёт прошивку.
После успешной записи закройте Firmware Download tool.
Запустите ESPHome Flasher (или другой предпочитаемый серийный монитор) и выберите COM‑порт, нажмите View Logs для отладки.

Проверка логов при настройке DIY HomeKit NeoPixel контроллера

Примечание: если прошивка не стартует, перепроверьте режим флеширования (DIO/QIO), драйвер USB и кабель (некоторые кабели только для зарядки).

Шаг 2: Подключение ленты WS2812B к D1 Mini или NodeMCU

Сигнальные соединения:

5V (либо VCC на ленте) → +5V блока питания. Никогда не запитывайте ленту от 3.3 В платы.
GND ленты → общий GND с ESP8266 и блоком питания.
DIN (данные) ленты → цифровой пин ESP8266 (обычно D2 или D4; укажите тот, что использует прошивка).

Схема подключения NeoPixel ленты к ESP8266 и блоку питания

Важно: при длинных лентах подключайте питание с нескольких точек (каждые 1–2 м) для избежания падения напряжения и изменения цвета по ленте.

Советы по уровню сигнала: лента WS2812B ожидает 5‑V логики; если ESP работает на 3.3 V, добавьте уровень‑шифтер (logic level shifter) или используйте согласование через резистор и плотный контакт — в большинстве домашних установок 3.3 V работает, но официально рекомендуется преобразователь.

Шаг 3: Подключение питания и первичная настройка Wi‑Fi

После физического подключения включите питание. Микроконтроллер загрузится в режим точки доступа (AP). Дальше:

Откройте настройки Wi‑Fi на телефоне и подключитесь к временной сети устройства (обычно esp или espopen).
Откройте браузер и перейдите на http://192.168.4.1.
Выберите вашу домашнюю сеть (SSID) и введите пароль, нажмите Сохранить.
Контроллер перезагрузится и подключится к вашей Wi‑Fi сети.

Если устройство не подключается, проверьте лог через ESPHome Flasher или серийный монитор: будут показаны ошибки DHCP, неверный пароль Wi‑Fi или проблема с прошивкой.

Шаг 4: Добавление устройства в HomeKit

После подключения к локальной Wi‑Fi сети:

На iPhone, iPad или Mac откройте Wi‑Fi и подключитесь к точке доступа HomeKid‑xxx (пароль 12345678), если требуется промежуточная конфигурация.
Подождите загрузки веб‑страницы конфигурации. Выберите локальную Wi‑Fi сеть, введите пароль и укажите количество светодиодов в ленте. Нажмите Join.

Подключение к Wi‑Fi для DIY NeoPixel HomeKit

Запустите приложение «Дом» на iOS или macOS (устройство должно быть в той же сети).
Нажмите три точки в правом верхнем углу и выберите Добавить аксессуар.

Нажмите три точки в Home и выберите Добавить аксессуар

Выберите Ввести код вручную, затем выберите обнаруженный аксессуар NeoPixel‑xxxx и нажмите Добавить в любом случае.

Добавление NeoPixel аксессуара в приложение Home

Введите код устройства: 021‑82‑017 и дождитесь добавления.
Присвойте комнату и имя, затем нажмите Готово.

Ввод кода аксессуара для добавления в Home

Примечание: Если аксессуар не отображается, проверьте, что ваш iPhone и ESP8266 находятся в одной подсети и права доступа к Bonjour/mDNS не блокируются роутером.

Шаг 5: Управление лентой через Home, Eve или Siri

После добавления вы можете:

Включать/выключать ленту.
Менять цвет и яркость (лента поддерживает 16,8 млн цветов).
Выбирать эффекты (в прошивке HomeKidd доступно несколько предустановленных). Для расширенных эффектов используйте приложение Eve — там доступно 40+ эффектов и ползунок WS2812 Effects.

Изменение цвета и яркости в HomeKit

Команды голосом: если у вас есть HomePod или Apple TV в роли домашнего хаба, можно управлять лентой через Siri.

Ограничение: Android‑устройствами управлять через HomeKit напрямую нельзя. Если нужен кросс‑платформенный доступ и расширенные эффекты, рассмотрите WLED — альтернативную прошивку с веб‑интерфейсом, API и более 100 эффектами.

Отладка и типичные проблемы (troubleshooting)

Устройство не прошивается: проверьте драйвер USB, кабель, режим DIO/QIO и питание платы.
Лента мерцает или часть светодиодов неправильно отображает цвет: проверьте общий GND и длину соединительных проводов; добавьте подтягивающий резистор 330–510 Ω в линию данных.
Не удаётся добавить в Home: убедитесь, что HomeKit‑сервер (HomePod/Apple TV) в сети, и что у вас корректный код аксессуара.
Сброс к заводским настройкам: обычно достаточно удалить питание и зажать GPIO‑пин (зависит от прошивки) или загрузить blank_config.bin заново.

Критерии приёмки

Устройство появляется в приложении «Дом» и реагирует на включение/выключение.
Можно изменить цвет и яркость, и изменения применяются по всей длине ленты.
Лента не перегревается, напряжение стабильно во всех точках питания.

Безопасность и приватность

Важно:

Никогда не оставляйте высокую яркость белого цвета на всю ночь — это неэкономно и ускоряет деградацию светодиодов. Обеспечьте адекватное охлаждение корпуса.

Приватность:

HomeKit шифрует трафик управления, но доступ к управлению остаётся через ваш Apple‑ID и домашний хаб (HomePod/Apple TV). Настройте двухфакторную аутентификацию для Apple‑ID.
Если используете стороннюю прошивку (WLED), внимательно оцените, хотите ли вы открывать веб‑интерфейс в интернет.

Альтернативные подходы и сравнение

WLED на ESP8266/ESP32 — проще в управлении, больше эффектов, удобный веб‑UI и встроенный API, но требует дополнительных шагов для интеграции в HomeKit (например, через Homebridge или HomeKit‑advertiser).
Raspberry Pi + Hyperion — хорошее решение для Ambilight‑подобных систем и синхронизации с видео, но требует больше ресурсов и навыков Linux.
Коммерческие HomeKit‑светильники — просты в установке, но дороже и менее гибки для кастомных эффектов.

Сравнение (кратко):

Критерий	HomeKidd на ESP8266	WLED	Raspberry Pi + Hyperion
Простота интеграции в HomeKit	высокая	средняя (нужен мост)	низкая (сложная интеграция)
Количество эффектов	ограничено (~40)	>100	зависит от конфигурации
Требования к HW	ESP8266	ESP8266/ESP32	Raspberry Pi

Советы по питанию и монтажу

Рассчитайте ток: при белом цвете 60 mA на LED. Для 100 LED это до 6 A. Планируйте запас по току и охлаждение.
Используйте конденсатор 1000 μF 6.3V–16V между +5V и GND в точке подачи питания к ленте, чтобы снизить всплески напряжения.
Для длинных трасс питания подключайте +5V на нескольких точках ленты.

Роли и чек‑листы

Для собиравшего (Maker):

Проверить совместимость ленты и длину.
Подготовить пайку/перемычки и уровень‑шифтер.
Прошить прошивку и сохранить копию blank_config.

Для монтажника (Installer):

Обеспечить доступ к питанию и вентиляции.
Закрепить ленту равномерно, подбирать точки питания.
Пометить провода и обеспечить защиту от короткого замыкания.

Для пользователя (End‑user):

Настроить комнаты и сцены в приложении «Дом».
Установить домашний хаб (HomePod/Apple TV) для удалённого доступа и автоматизаций.

Тесты и критерии приёмки

Тесты:

Включение/выключение: отклик < 1 с.
Изменение цвета: все пиксели переключаются корректно.
Эффекты: список доступных эффектов отображается в Eve/Wifi интерфейсе.

Короткая галерея крайних случаев

Если часть ленты меняет оттенок по мере удаления от питания — вероятно падение напряжения.
Если плата регулярно теряет Wi‑Fi — проверьте стабильность питания и шумы в сети 2.4 GHz.

1‑строчный глоссарий

ESP8266 — дёшевый Wi‑Fi микроконтроллер.
WS2812B / NeoPixel — адресуемые RGB светодиоды с единым проводом данных.
HomeKit — экосистема Apple для управления «умным домом».

Пример потока принятия решения (Mermaid)

flowchart TD
  A[Начать проект] --> B{Нужна интеграция с HomeKit?}
  B -- Да --> C[Использовать HomeKidd на ESP8266]
  B -- Нет, нужно много эффектов --> D[Использовать WLED]
  C --> E{Длина ленты > 500 LED?}
  E -- Да --> F[Рассмотреть ESP32/модуль с внешним питанием]
  E -- Нет --> G[Паутина: прошить, подключить, добавить в Home]

Часто задаваемые вопросы

Можно ли использовать Android для управления через HomeKit?

Нет. HomeKit ориентирован на Apple. Для Android используйте WLED с собственным приложением или настройте мост.

Нужен ли HomePod или Apple TV для автоматизаций?

Да. Для удалённого доступа и автоматизаций нужен домашний хаб — HomePod, HomePod mini или Apple TV.

Что делать, если лента мерцает?

Проверьте общий GND, стабильность питания, добавьте буфер и резистор в линию данных, уменьшите длину проводов данных.

Заключение

Вы собрали HomeKit‑совместимый NeoPixel контроллер на базе ESP8266: прошивка, подключение ленты и питания, добавление в приложение «Дом» и базовая отладка. Для продвинутых эффектов рассматривайте WLED или объединяйте решения: ESP для простоты HomeKit и Raspberry Pi для Ambilight. Безопасность питания и надёжность соединений — ключ к долгой и стабильной работе.

Важно: храните резервные копии конфигураций и следите за температурой корпуса при высоких яркостях.
