Создайте портальную mood-лампу на Arduino — пошаговое руководство

О чём этот материал

Это практическая инструкция для новичков и хобби-мейкеров: как собрать простую декоративную лампу на базе Arduino и RGB-светодиода, оформить её в стеклянной банке и добавить текстуру/декор. Подойдёт как первый проект с микроконтроллером — мало деталей, немного проводки и заметный визуальный результат.

Что вам понадобится

• 1 x Arduino и USB-кабель (любой совместимый пример: Uno, Nano)
• 1 x RGB LED [URL удалён]
• 4 x резистора 330 Ом [URL удалён]
• 1 x маленькая макетная плата (breadboard) [URL удалён]
• 4 x длинных перемычечных провода, желательно разного цвета [URL удалён]
• 1 x стеклянная квадратная банка или бутылка
• Клей, который высыхает прозрачным и твёрдым
• Серая и красная пластилиновая или глиняная масса (необязательно застывающая)
• 1 x белая свеча

Примечание: большинство электронных компонентов продаются в наборах начинающего электроника и стоят недорого. Для локальной покупки можно искать магазины электроники или маркетплейсы в вашем регионе.

Important: если вы используете другой тип RGB-светодиода (общий анод vs общий катод), полярность и логика управления будут обратными — см. раздел «Термины» и «Тонкости подключения».

Подготовка стеклянного корпуса — «застывший лед»

1. Удалите фитиль и металлический держатель со свечи.
2. Растопите свечу в керамической кружке в микроволновке: 1–3 минуты до состояния прозрачной жидкости. Используйте перчатки и прихватки — расплавленный воск очень горячий.
3. Аккуратно залейте в ёмкость и поворачивайте её, чтобы тонкий слой воска покрыл внутренние стенки. Дайте воску схватиться, чтобы получилась белая матовая текстура.

Зачем это: матовый слой рассеивает свет RGB-светодиода и делает перелив приятным и равномерным. Альтернатива: белая матовая краска, если работа с воском вам некомфортна.

Важно: не нагревайте стекло в духовке и не применяйте экстремальный термошок — это может привести к растрескиванию.

Декорирование корпуса

• Сформируйте из серого пластилина угловые накладки и полосы по краям граней, а также круги в центре каждой стороны.
• Внутри кругов сделайте красные или розовые сердечки — это элемент стилистики портала.
• Пластилин удобен тем, что его можно подправлять до тех пор, пока результат не устроит.

Совет: если вы хотите долговечность, используйте затвердевающий пластик или модельный клей/эпоксид — но в этом случае заранее продумайте, как закрепить LED внутри.

Упрочнение украшений

Чтобы пластилин не терял форму и не царапался, нанесите несколько слоёв прозрачного клея кисточкой. Дайте каждому слою хорошо высохнуть.

Важно: не рекомендуется ставить стеклянную банку в духовку вместе с пластилином — это может привести к повреждению стекла или нежеланию клея/пластилина.

Подготовка светодиода и макетной платы

1. Осмотрите ножки RGB-светодиода. В большинстве типичных (common cathode) вариантов самая длинная ножка — общий катод (GND), остальные три — аноды для красного, зелёного и синего каналов.
2. Аккуратно загните общую ножку в сторону и затем воткните её в «чёрную» (минусовую) линию макетной платы.
3. Оставшиеся три ножки вставьте в разные столбцы макетной платы (по одному на столбец), так чтобы они не были в одном ряду.
4. Между каждым из цветных контактов и управляющими контактами Arduino вставьте резистор 330 Ом — это ограничит ток и защитит светодиод.

Критерии приёмки: светодиод не должен мигать при отсутствии питания; при подключении питания и управления (пошагово) каждый цвет должен включаться независимо.

Тонкости подключения: для common anode (общий анод) логика управления инвертируется — высокий уровень выключает канал, а низкий включает его. Проверьте тип вашего LED перед подключением.

Подключение к Arduino

1. Подключите три длинных провода к цифровым ШИМ-пинам Arduino — в этом примере используются 10, 11 и 12.
2. Соедините эти провода с соответствующими резисторами/контактами цветов на макетной плате.
3. Подключите GND Arduino к общей «чёрной» линии на макетной плате.

Примечание: если вы используете Arduino Nano/Pro Mini, номера пинов сохраняют логику; главное — использовать пины, поддерживающие analogWrite (ШИМ) для плавной регулировки яркости.

Размещение: можно аккуратно закрепить макетную плату и Arduino в небольшой коробке или оставить их на виду — по вкусу.

Программа: плавное цветовое переливание

Ниже — пример простого скетча Arduino, который создаёт плавную разноцветную смену оттенков с помощью тригонометрии. Он написан с расчётом на common cathode RGB LED (общий минус). Проверяйте тип LED и при необходимости инвертируйте значения.

// Пример: простая цветовая «завихрилка» для RGB LED
const int pinR = 12; // красный
const int pinG = 11; // зелёный
const int pinB = 10; // синий

void setup() {
  pinMode(pinR, OUTPUT);
  pinMode(pinG, OUTPUT);
  pinMode(pinB, OUTPUT);
}

void loop() {
  // Используем временную переменную t для плавности
  static float t = 0.0;
  t += 0.02; // скорость изменения цвета

  // Синусоиды со смещением фазы для трёх каналов
  float r = (sin(t) + 1.0) * 127.5; // 0..255
  float g = (sin(t + 2.094) + 1.0) * 127.5; // 120° сдвиг
  float b = (sin(t + 4.188) + 1.0) * 127.5; // 240° сдвиг

  analogWrite(pinR, (int)r);
  analogWrite(pinG, (int)g);
  analogWrite(pinB, (int)b);

  delay(20); // регулирует плавность и потребление
}

Ключевые моменты:

• analogWrite даёт значения 0–255 (для Arduino Uno). Для common anode инвертируйте значения: analogWrite(pin, 255 - val);
• Меняя шаг t и задержку, вы регулируете скорость переходов и гладкость.

Загрузка и проверка

1. Подключите Arduino к компьютеру через USB.
2. Откройте Arduino IDE, вставьте код в новый скетч и выберите соответствующую плату и порт.
3. Нажмите «Загрузить» (Upload).
4. Проверьте, что светодиод плавно меняет цвета. Если один из каналов не светит — проверьте резистор, контакты и полярность LED.

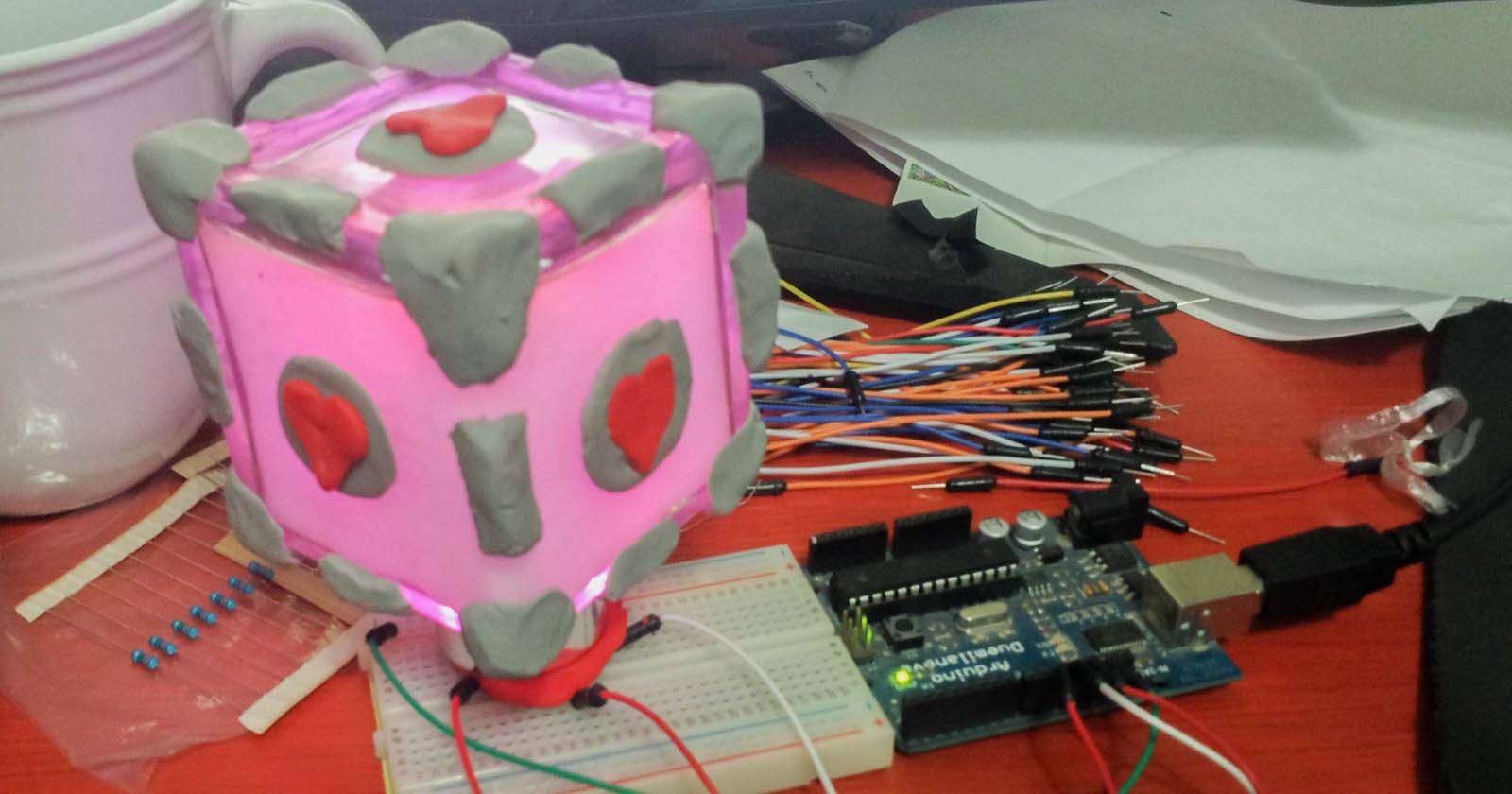

Если всё работает, поместите светодиод в центр банки (обычно в самый низ) и аккуратно установите декор и «плафон». Для устойчивости можно сделать опорное кольцо из пластилина на горлышке банки.

Идеи для расширения проекта

Видео-демонстрация и вдохновение: http://www.youtube.com/watch?v=ahWt4PQrhtM

Варианты улучшений, которые можно реализовать программно или с минимальными дополнительными компонентами:

• Гладкие переходы без повторов: используйте генератор случайных фаз и кривые интерполяции (например, cubic ease-in/out).
• Индикатор событий: заставлять лампу мигать красным при приходе уведомления с ПК — можно использовать последовательную связь по USB или подключение через ESP8266/ESP32 для уведомлений по Wi‑Fi.
• Реакция на музыку: подключите микрофонный модуль или используйте внешний АЦП и БПФ (FFT) для анализа частот и привязки яркости/цвета к ритму.
• Дистанционное управление: управлять лампой через веб-интерфейс или MQTT, используя ESP8266/ESP32.

Все перечисленные расширения в основном софтверные или требуют минимального дополнительного железа.

Отладка и частые ошибки

• Светодиод совсем не светится: проверьте питание Arduino и GND. Проверьте, правильно ли вставлен общий катод/анод в минусовую линию.
• Один цвет не работает: неисправен резистор, плохой контакт или неверная ножка LED.
• Неровное свечение: возможно, контакт светодиода неплотно сидит в макетной плате; попробуйте перепозиционировать или припаять провод.
• LED перегревается: убедитесь, что резисторы на месте и имеют правильное сопротивление.

Критерии приёмки: при подключении к USB лампа плавно меняет цвета; все три канала управляются независимо и не перегорают в течение нескольких часов тестирования.

Безопасность

• При работе с расплавленным воском используйте перчатки и защиту для глаз.
• Не оставляйте работаете устройство без присмотра вблизи легко воспламеняющихся материалов.
• Убедитесь, что в месте установки нет сильной влажности или прямого контакта воды с электроникой.

Дополнительные варианты и материалы

Мини-методология для улучшения проекта (быстрый чек-лист):

1. Прототип на макетной плате — проверьте схему и код. 2. Закрепите компоненты в корпусе, сделайте декор. 3. Тест 24 часа для стабильности. 4. Опционально перепаяйте на плату для долговечности.

Чек-лист ролей: новичок — собрать по шагам; хоббист — добавить датчики/музыку; разработчик софта — интеграция с ПК/облаком.

Краткий глоссарий:

• Arduino: плата для быстрого прототипирования с микроконтроллером.
• RGB LED: светодиод с тремя цветными каналами (красный, зелёный, синий).
• ШИМ (PWM): широтно-импульсная модуляция для управления яркостью.

Edge-case: если вы используете очень яркий высокий ток RGB LED, потребуется более мощный резистор или драйвер по току; для стандартных 5V Arduino комплектов 330 Ом обычно безопасен.

Итог и дальнейшие идеи

Поздравляю — вы сделали декоративную лампу, которая сочетает электронику и ручной декор. Это отличная отправная точка для изучения ШИМ, работы с LED и простых схем. Следующие шаги: автоматизация по расписанию, синхронизация с цветовой палитрой интерьера, или перенос логики на Wi‑Fi-контроллер для умного дома.

Заметки:

• Экспериментируйте с разными текстурами внутреннего слоя (воск, краска, матовая плёнка).
• Если вы планируете постоянную установку, подумайте о охлаждении и герметизации электроники.

Краткое содержание

• Материалы минимальны: Arduino, RGB LED, резисторы, макетная плата, провода, стеклянная банка и декор.
• Сделайте матовую текстуру внутри банки для равномерного рассеивания света.
• Подключите RGB LED с резисторами к пинам Arduino и загрузите скетч с плавной сменой цветов.
• Модифицируйте проект: увязывайте цвета с музыкой, уведомлениями или удалённым управлением.

Спасибо за чтение — удачных экспериментов и светлых идей!
