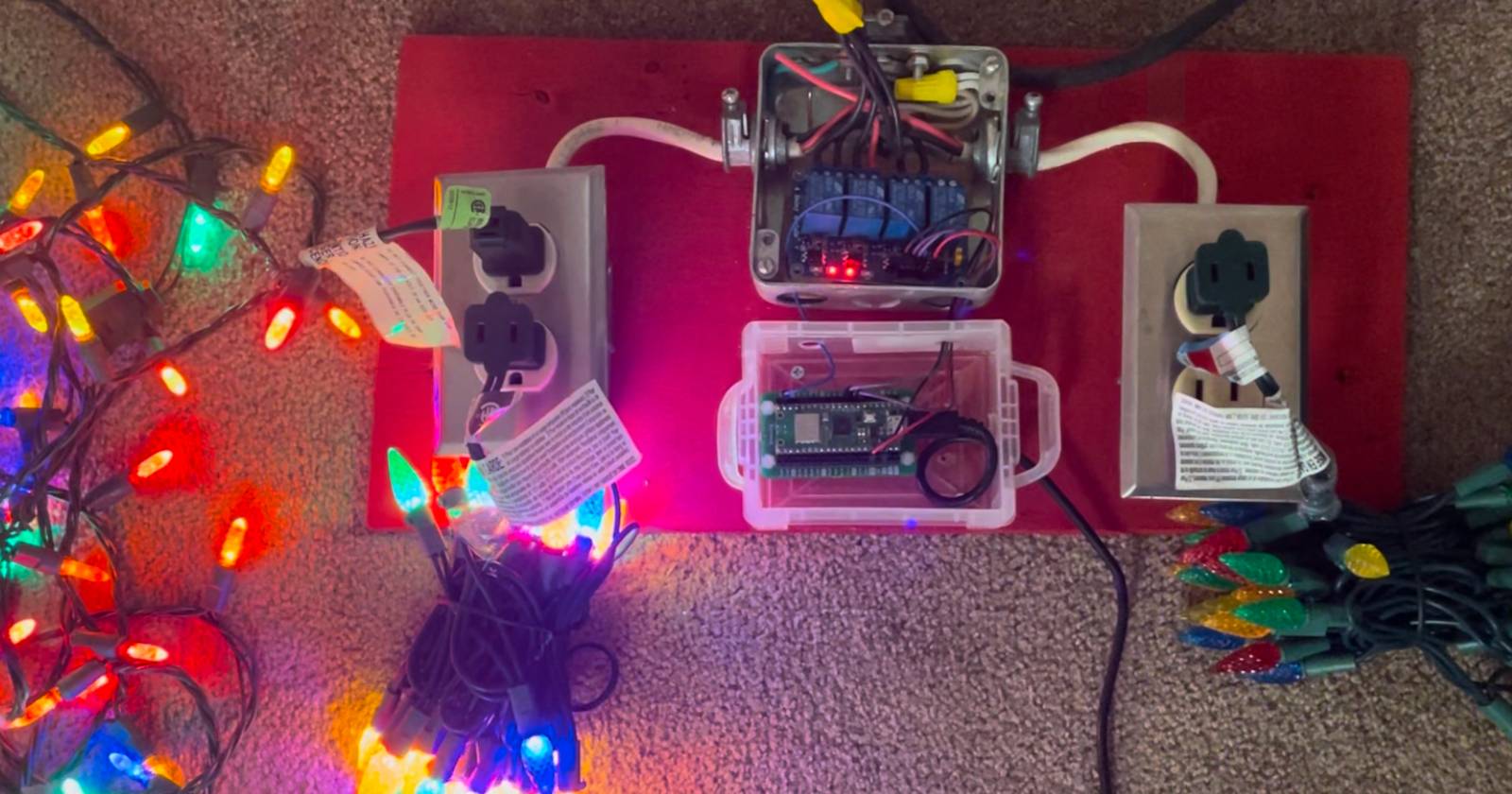

Автоматизация рождественских гирлянд на Raspberry Pi Pico

Научитесь автоматизировать рождественские гирлянды с помощью Raspberry Pi Pico, MicroPython и реле: безопасно подключите модуль реле к GPIO Pico, загрузите скрипт, настройте соответствие выводов и протестируйте поведение в окне Thonny. Следуйте чеклисту по безопасности и используйте подходящий тип реле для сети.
Это руководство объясняет шаг за шагом, как подключить 5V-модуль реле к Raspberry Pi Pico и написать простой MicroPython-скрипт для случайного включения и выключения нескольких гирлянд. Подробно рассматриваем сборку, код, отладку и правила безопасности при работе с сетью переменного тока.
Почему это приятно и полезно
Сборка аппаратного проекта объединяет программирование и физику — вы получаете осязаемый результат, который можно демонстрировать друзьям и семье. Для любителей Raspberry Pi это простой проект, который даёт основы управления реле, работы с GPIO и написания сценариев автоматизации.
Важно: работа с сетевым напряжением опасна. Если вы не уверены в электромонтаже — привлеките квалифицированного электрика.
Что потребуется
- Raspberry Pi Pico (MicroPython установлен или готов к установке)
- Компьютер для разработки (Raspberry Pi, Windows, macOS или Linux) и IDE Thonny
- Модуль 5V реле (модуль реле с платой для нескольких каналов)
- Провода: мультиметрические провода и/или джампер-кабели для макетной платы
- Рождественские гирлянды (низковольтные или сетевые — см. раздел безопасности)
- Электрические розетки/вилки и крепления
- Обрезки доски или корпус для монтажа и изоляции
- Изолента, термоусадка, пассатижи
Короткая рекомендация: используйте модуль реле, рассчитанный на сеть 230 В (или 120 В в США), если будете переключать сетевые гирлянды.
Сборка аппаратной части
Подключение между модулем реле и Raspberry Pi Pico обычно выглядит так (пример — адаптируйте под вашу плату реле):
- GND (реле) → GND (Raspberry Pi Pico)
- IN1 (реле) → GP5 (Raspberry Pi Pico)
- IN2 (реле) → GP6 (Raspberry Pi Pico)
- IN3 (реле) → GP14 (Raspberry Pi Pico)
- VCC (реле) → 3V3 OUT (Raspberry Pi Pico)
Пояснения и полезные заметки:
- Соответствие контактов в коде должно точно повторять проводку. Если вы подключили IN1 к GP5, в коде используйте Pin(5).
- Некоторые модули реле требуют 5V на VCC; многие работают и от 3.3V, но проверьте документацию вашего модуля.
- Часто первый (левый) контакт на клеммнике модуля реле остаётся неиспользованным — это зависит от конкретной распиновки.
- При подключении гирлянд к контактам реле используйте только провода и вилки, рассчитанные на сеть, и не подключайте оголённые провода.
Важно: не объединяйте низковольтные цепи Pico и сетевые провода в одной области монтажа без должной изоляции. Держите проводку Pico и проводку сети на безопасном расстоянии.
Принцип работы реле в этом проекте
Каждое реле разрывает цепь питания гирлянды. Контроллер (Pico) через GPIO подаёт управляющие сигналы реле, переводя его в состояние включено/выключено. По сути, Pico управляет замыканием/размыканием сети через реле, а реле — уже физически включает гирлянду.
Если вы хотите избежать работы с сетью, используйте низковольтные светодиодные ленты и драйверы, рассчитанные на безопасное напряжение.
Создание и загрузка кода
- Скачайте репозиторий с GitHub или создайте файл lights.py в Thonny и загрузите его на Pico.
- Ниже — упрощённый, исправленный и безопасный пример MicroPython-кода для Pico, который демонстрирует перечисление реле, случайный выбор и управление состояниями. Отметим, что в MicroPython для Pico нет функции GPIO.cleanup() как в RPi.GPIO; вместо этого явно устанавливаем начальное состояние.
# lights.py — простой рандомайзер для реле на Raspberry Pi Pico
import machine
import utime as time
import urandom as random
# Настройте соответствие: IN1 -> GP5, IN2 -> GP6, IN3 -> GP14
relay1 = machine.Pin(5, machine.Pin.OUT)
relay2 = machine.Pin(6, machine.Pin.OUT)
relay3 = machine.Pin(14, machine.Pin.OUT)
# Гарантируем начальное состояние: все реле выключены (логика зависит от модуля)
relay1.value(0)
relay2.value(0)
relay3.value(0)
lights_list = [relay1, relay2, relay3]
try:
for i in range(50): # измените число повторов по желанию
selected = random.choice(lights_list)
# Включить выбранное реле
selected.value(1)
print('ON', selected)
time.sleep(0.5) # пауза — регулируйте под эффект
# Выключить выбранное реле
selected.value(0)
print('OFF', selected)
time.sleep(0.2)
except KeyboardInterrupt:
print('Прерывание пользователем')
finally:
# Явно возвращаем все реле в безопасное состояние «выключено»
for r in lights_list:
r.value(0)
print('Все реле выключены')Пояснения по коду:
- urandom.choice используется для выбора случайного элемента списка. В версии MicroPython имя модуля или API может отличаться; проверьте вашу прошивку.
- value(1) и value(0) — логика «1=включено/0=выключено» зависит от типа реле (инверсные реле могут иметь обратную логику). Тестируйте короткими включениями.
- Блок try/except/finally гарантирует, что при прерывании программа выключит реле.
Отладка и тестирование
- Перед подключением гирлянд к реле протестируйте переключение мультиметром или индикаторной лампочкой.
- Логируйте действия print(), чтобы видеть, какой реле активируется.
- Если реле «кликает», но гирлянда не загорается — проверьте целостность проводов и напряжение в розетке.
- Если реле не кликает — проверьте питание VCC (3.3V или 5V) и совпадение GND.
Безопасность и лучшие практики
Important: работа с mains (230/120 В) представляет опасность. Соблюдайте правила:
- Используйте реле и клеммы, рассчитанные на соответствующее сеть напряжение и ток.
- Не оставляйте оголённые провода и клеммы под напряжением без изоляции.
- Подключайте нагрузку только после тестирования логики на малом напряжении.
- Для уличных гирлянд используйте водозащищённые корпуса и кабели.
- Если вы некомфортно чувствуете себя при работе с сетью — привлеките электрика.
Дополнительные меры:
- Устанавливайте плавкие предохранители на линиях питания гирлянд;
- Используйте УЗО (GFCI) при работе на улице;
- Держите питание Pico и управляющую электронику изолированными от сетевой части.
Альтернативные подходы и расширения
- Использовать Wi‑Fi или Ethernet: вместо Pico можно применить Raspberry Pi Zero/3/4 и синхронизировать огни по сети с использованием протоколов E1.31 или Open Lighting Architecture.
- Заменить электромеханические реле на твердотельные реле (SSR) для бесшумного переключения и более тонкого управления (но проверьте возможность переключения переменного тока).
- Использовать «умные» розетки Wi‑Fi или Zigbee — просто и безопасно, но с меньшим контролем над аппаратным уровнем.
- Синхронизация музыки: программы вроде xLights и протоколы E1.31 позволяют синхронизировать световые эффекты с музыкой.
Когда такое решение не подойдёт:
- Для точного диммирования RGB-лент SSR или специализированные драйверы лучше подходят, чем простые реле.
- Если требуется сеть и удалённое управление с аутентификацией — Pico без сетевого модуля ограничен.
Мини‑методология проекта (быстрая инструкция)
- Спланируйте: сколько цепей будете переключать, какие реле нужны по току/напряжению.
- Подготовьте макет: подключите Pico и модуль реле на столе, без сети.
- Загрузите тестовый код и проверьте логику включения/выключения.
- Подключите нагрузку через вилку и проверьте на малой нагрузке.
- Закрепите проводку, изолируйте соединения и поместите в безопасный корпус.
- Проведите финальное тестирование и подготовьте план возврата к безопасному состоянию.
Роль‑ориентированные чеклисты
Для хоббиста:
- Проверить распиновку Pico и реле
- Тестировать на низкой нагрузке
- Использовать принудительное выключение в коде
Для ответственного за электрику:
- Подтвердить номинал реле и предохранителей
- Организовать заземление и УЗО
- Проверить изоляцию и корпус
Для разработчика ПО:
- Логирование и обработка исключений
- Возможность удалённой остановки (если есть сеть)
- Документировать соответствие GPIO и выходов реле
Критерии приёмки
- Все реле корректно реагируют на команды из скрипта
- После завершения работы все реле находятся в безопасном состоянии «выключено»
- Нет искр, запаха гари или перегрева проводов при 10‑минутном тесте
- Все соединения заизолированы и закреплены в корпусе
Типичные ошибки и способы исправления
- Неправильная логика включения: проверьте, не инверсный ли модуль реле; поменяйте value(1) на value(0) для включения.
- Реле не получает питание: проверьте VCC и GND; убедитесь, что используете адекватное напряжение (3.3V или 5V).
- Перегрев реле: убедитесь в том, что максимальный ток реле не превышается; распределите нагрузку на несколько реле.
Краткий словарь терминов
- GPIO — программно управляемый общий вход/выход на плате
- Реле — электрический переключатель, управляющий высоковольтной цепью малым током
- SSR — твердотельное реле, не имеющее механических контактов
Заключение
Этот проект — отличный старт для изучения физического управления оборудованием через микроконтроллер. Он учит работе с GPIO, модулем реле и принципам безопасности при подключении к сети. От простого рандомайзера можно быстро перейти к синхронизации музыки, созданию сцен и управлению через сеть.
Notes
- Всегда тестируйте сначала без подключения к сети и используйте предохранители.
- Документируйте распиновку и сохраняйте резервные копии скриптов.
Краткое резюме
- Подключите GND и VCC правильно, сопоставьте IN‑каналы с GPIO в коде.
- Используйте try/finally для безопасного выключения реле.
- Соблюдайте меры предосторожности при работе с сетью и выбирайте правильный тип реле.
Готовы усложнить проект? Добавьте синхронизацию с музыкой, управление через веб‑интерфейс или переход на твердотельные реле для тихой работы и диммирования.
