ESP-01 с MQTT: руководство и примеры

Знакомство с платой

ESP8266 ESP‑01 — компактный Wi‑Fi модуль на базе микросхемы ESP8266EX, созданной для IoT‑приложений. Это недорогой способ добавить сетевые возможности в ваши самодельные устройства.

Модуль ESP-01 и компоненты на белом фоне с подписями

Кратко: ESP‑01 содержит однокристальный беспроводной контроллер с TCP/IP стеком. На плате есть 2×4 разъём с контактами для питания, GND, UART и доступом к ограниченному набору GPIO. Плата может подключаться к существующей Wi‑Fi сети или работать в режиме точки доступа.

Ключевые понятия одной строкой:

MQTT — лёгкий протокол публикации/подписки для обмена сообщениями между устройствами.
Broker — сервер, который принимает и распространяет сообщения между клиентами.

Аппаратная подготовка

Модуль ESP‑01 плохо подходит для прямой установки в макетную плату без переходника—контакты расположены на краю и узкие. Для удобства используйте переходную плату (adapter) или программатор, либо соединяйте проводами.

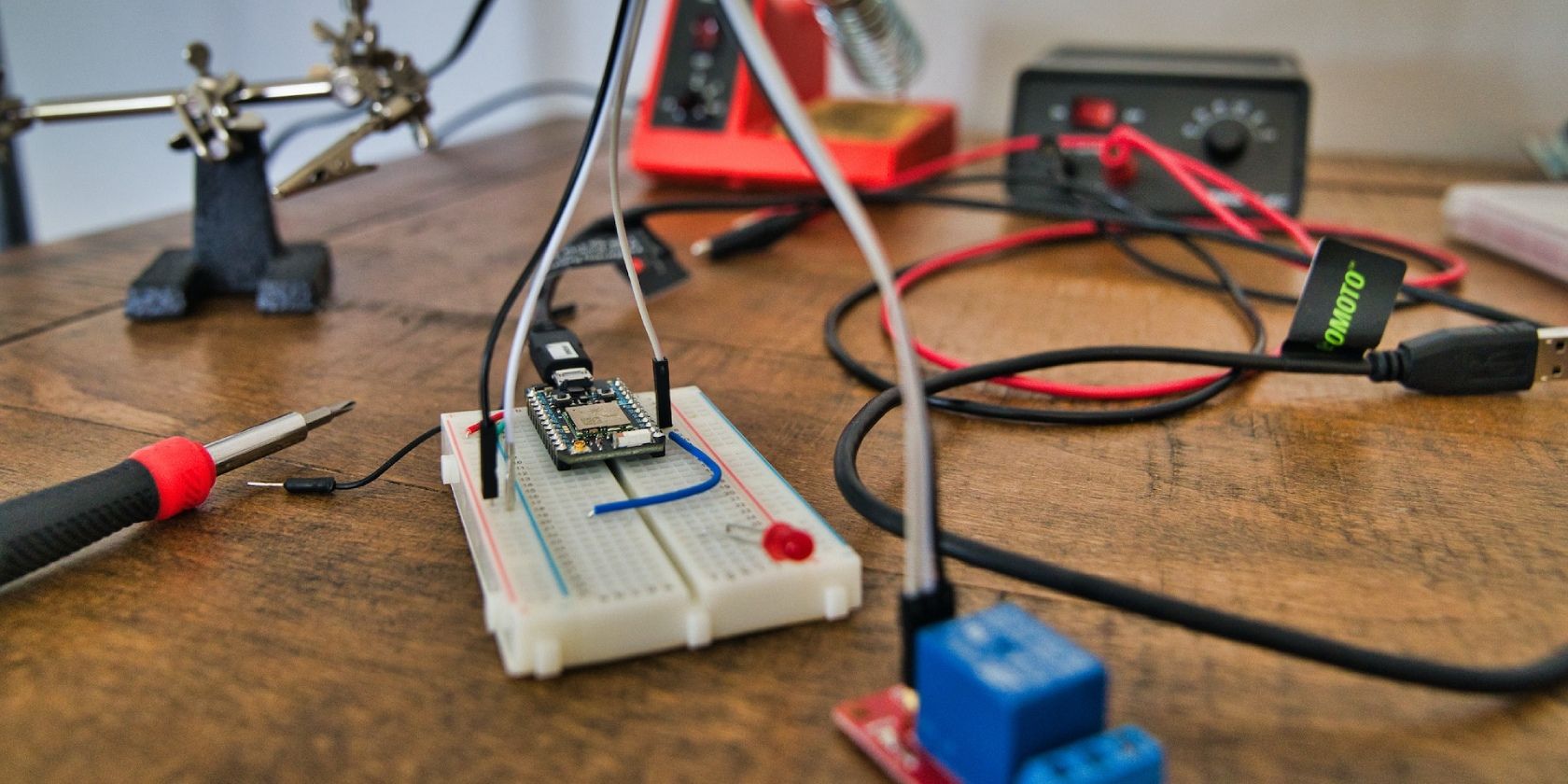

Breadboard project with relay module on a table with a solder gun and other components

ALT: Проект на макетной плате с модулем реле, паяльным пистолетом и компонентами на рабочем столе

Рекомендуются варианты питания:

Не питать ESP‑01 напрямую от 3.3V пина Arduino — этот пин часто не выдерживает пикового тока Wi‑Fi (до 300–400 мА). Лучше использовать стабильный линейный регулятор 3.3V (например, LM1117‑3.3) или качественный DC‑DC понижающий модуль.
Подключайте 5V Arduino к входу регулятора, а к выходу подключайте VCC и CH_PD ESP. НИКОГДА не подавать 5V на VCC или CH_PD ESP‑01 — это разрушит модуль.

Все используемые конденсаторы в схеме — 10 µF, резистор — 1 kΩ.

Если вы планируете программировать ESP‑01 часто, имеет смысл купить USB‑программатор (ESP8266 Serial Module Board) или адаптер USB‑TTL (на базе CH340G/FT232). Также можно прошивать через Arduino в режиме программатора.

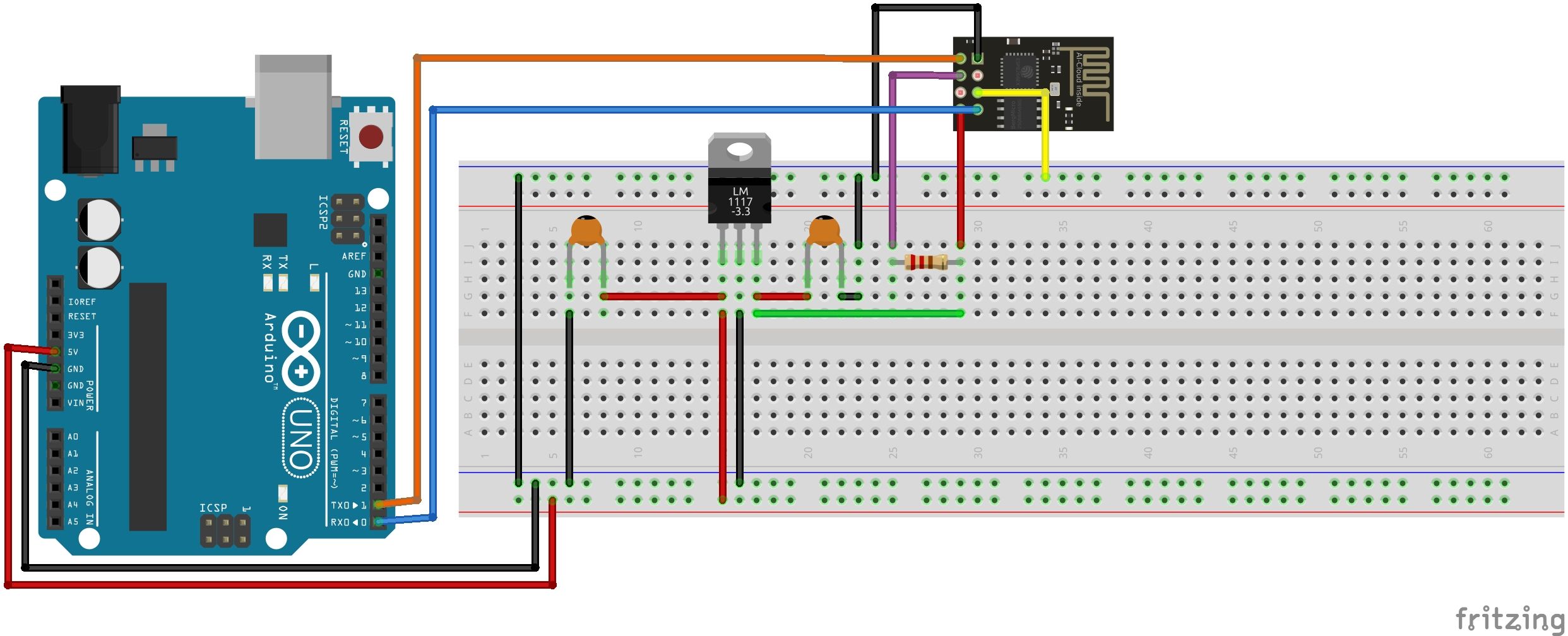

ESP8266-01 interfaced to an Arduino on a breadboard

ALT: Плата ESP‑01 подключена к Arduino на макетной плате с проводами

Подготовка программного обеспечения

ESP‑01 отлично интегрируется с платформой Arduino. Понадобятся:

MQTT брокер (локальный Mosquitto или облачные сервисы типа CloudMQTT).
Arduino IDE с ядром esp8266.
Библиотека PubSubClient для MQTT.

Совет: локальный брокер даёт контроль и низкую задержку; облачный — простоту и удалённый доступ.

Установка библиотек и ядра

Скачайте и установите Arduino IDE.
Откройте Файл > Настройки и в поле «Дополнительные ссылки менеджера плат» вставьте:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

Закройте окно и откройте Инструменты > Плата > Менеджер плат, найдите esp8266 и установите пакет.
Установите библиотеку PubSubClient через Скетч > Подключить библиотеку > Управление библиотеками — найдите PubSubClient и установите.

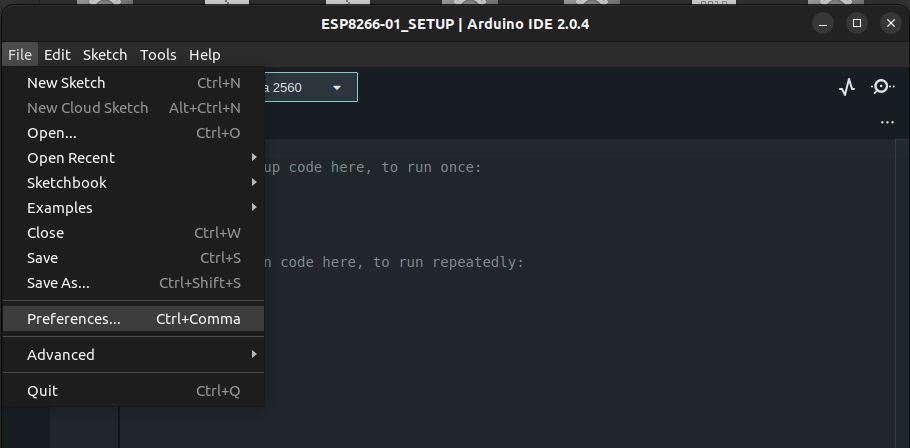

Preferences navigation on Arduino IDE

ALT: Навигация к настройкам Arduino IDE с выделенным полем для доп. URL

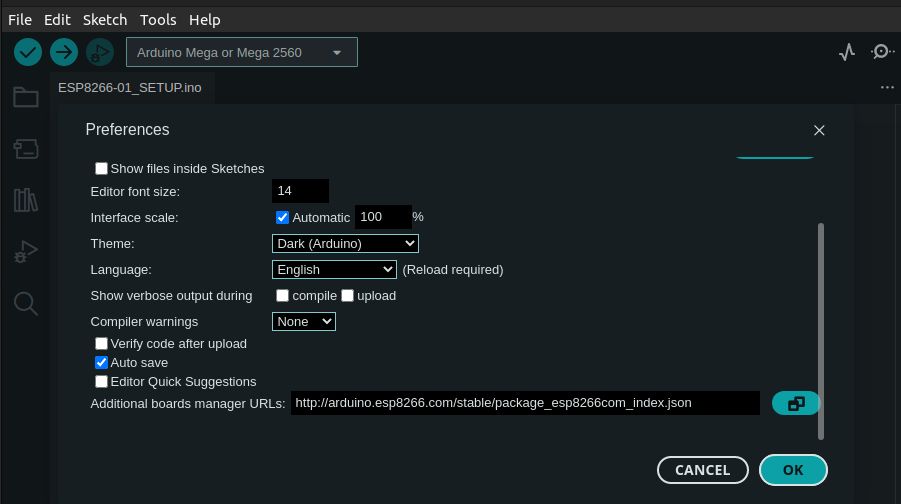

Preferences window screenshot on the Arduino IDE

ALT: Окно настроек Arduino IDE с полем для дополнительных ссылок менеджера плат

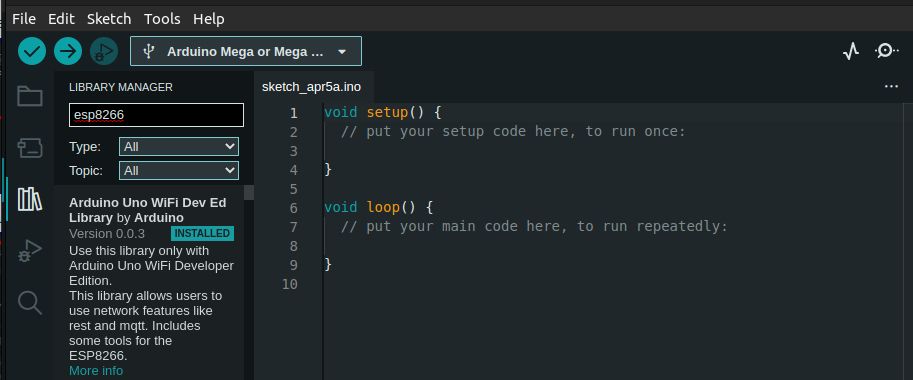

library manager esp8266 search on search bar

ALT: Поиск пакета esp8266 в менеджере плат Arduino IDE

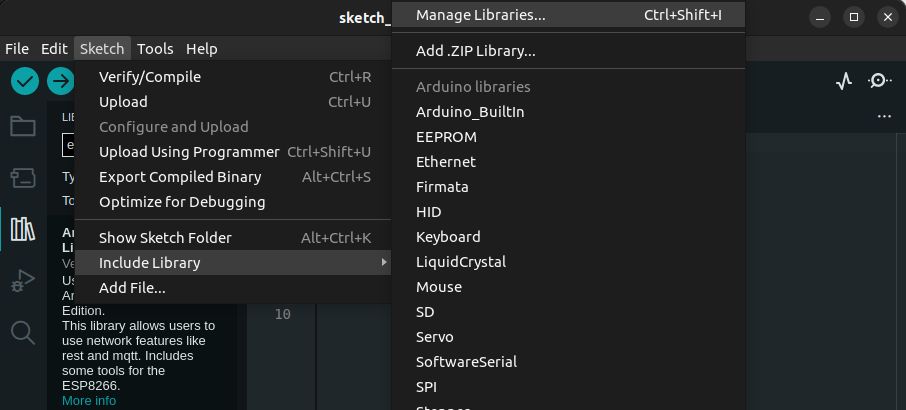

Library manager navigation screenshot on the Arduino IDE

ALT: Навигация менеджера библиотек Arduino IDE

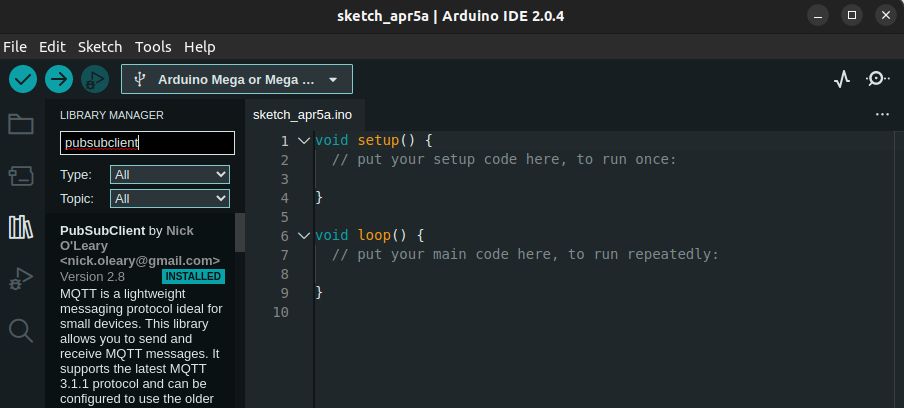

library manager pubsubclient search

ALT: Поиск библиотеки PubSubClient в менеджере библиотек Arduino IDE

Мини‑методология быстрой настройки (шаги)

Аппаратно: подключите питание через регулятор 3.3V, подтяните CH_PD к VCC через 10 kΩ если нужно. Подключите TX/RX к программатору (обязательно перекрестно).
ПО: установите esp8266 core и PubSubClient.
Тест: загрузите пример скетча, подключитесь к Wi‑Fi и брокеру, опубликуйте тестовое сообщение.
Мониторинг: используйте Serial Monitor для отладки, а брокер — для контроля топиков.

Как подключиться к MQTT‑брокеру — пример кода

В начале скетча подключаем библиотеки:

#include
#include

Определяем параметры подключения (замените на свои данные):

const char* ssid = "YOUR_SSID";
const char* password = "YOUR_PASSWORD";
const char* mqtt_server = "YOUR_MQTT_SERVER";
const char* mqtt_user = ""; // если требуется
const char* mqtt_password = ""; // если требуется

Подключение к Wi‑Fi:

WiFiClient espClient;
void setup_wifi() {
  delay(10);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
  }
}

Клиент MQTT и переподключение:

PubSubClient client(espClient);
void reconnect() {
  while (!client.connected()) {
    if (client.connect("ESP01", mqtt_user, mqtt_password)) {
      client.subscribe("test/topic");
    } else {
      delay(5000);
    }
  }
}

Эту функцию reconnect() вызывают в setup() и в loop(), если соединение теряется.

Публикация сообщений

Простая публикация:

client.publish("inTopic", "Hello from ESP-01");

Публикация данных датчика (пример для температуры):

float temperature = 25.5;
String temperatureString = String(temperature);
char temperatureChar[8];
temperatureString.toCharArray(temperatureChar, 8);
client.publish("sensors/temperature", temperatureChar);

Совет: используйте JSON или компактные строчки для структурированных данных, но следите за объёмом — ESP‑01 имеет ограниченную память.

Подписка и обработка входящих сообщений

Подписаться на топик:

client.subscribe("outTopic");

В основном цикле вызывайте client.loop():

void loop() {
  if (!client.connected()) {
    reconnect();
  }
  client.loop();
}

Пример callback‑функции для обработки сообщений:

void callback(char* topic, byte* payload, unsigned int length) {
  Serial.print("Message received on topic: ");
  Serial.print(topic);
  Serial.print(". Message: ");
  for (unsigned int i = 0; i < length; i++) {
    Serial.print((char)payload[i]);
  }
  Serial.println();
}

Не забудьте зарегистрировать callback при инициализации клиента:

client.setCallback(callback);

QoS, LWT и надёжность

MQTT поддерживает три уровня качества доставки сообщений:

QoS 0 — «как есть», сообщение отправляется один раз без подтверждения.
QoS 1 — гарантия доставки как минимум один раз (возможны дубликаты).
QoS 2 — доставка ровно один раз (наиболее затратный по ресурсам).

Пример публикации с QoS:

client.publish("topic", "Hello, world!", 1);

Last Will and Testament (LWT) помогает определять внезапные отключения:

client.setWill("status", "offline", 1, true);

Установка LWT полезна для систем мониторинга, где нужно знать «упал» ли узел.

Безопасность, шифрование и приватность

ESP‑01 сам по себе не обладает аппаратными средствами для полноценного TLS/SSL на высоких нагрузках, но возможна реализация TLS для простых сценариев с небольшими сообщениями и при аккуратной экономии памяти. Рассмотрите:

Использование брокеров с поддержкой TLS (порт 8883) и проверкой сертификата.
Использование коротких, уникальных client_id и аутентификации по логину/паролю.
Разграничение прав через топики и использование ACL в брокере (например, Mosquitto).
Шифрование данных приложений (например, поле тела зашифровано с симметричным ключом).

Примечание по GDPR и приватности: если устройство обрабатывает персональные данные (имена, идентификаторы людей, локации), убедитесь, что хранение и передача соответствуют требованиям локального законодательства: минимизируйте передачу, используйте шифрование и документируйте обработку данных.

Когда ESP‑01 не подходит и альтернативы

Контрпример: если вам нужно много GPIO, аналоговых входов или энергоэффективность для батарейного устройства — ESP‑01 не лучший выбор. Альтернативы:

ESP8266 Wemos D1 mini — больше GPIO и удобная плата для макетирования.
ESP32 — мощнее, есть Bluetooth и поддержка аппаратного шифрования.
Raspberry Pi Zero W — если нужен полноценный Linux и сложная логика.

Руководство по отладке и типовые ошибки

Не включается Wi‑Fi: проверьте питание — просадки в 3.3V приводят к сбросам при подключении к сети.
Невозможно прошить: убедитесь, что модуль в режиме флеширования (GPIO0 LOW при старте при записью), перекрестные TX/RX, GND общий.
Соединение с брокером обрывается: увеличьте задержки, пересмотрите QoS и сохранение (retain), проверьте сетевые правила роутера.
Дубликаты сообщений: проверьте QoS и логику переподключения.

Скрипт общения с брокером — расширенный пример

Ниже пример минимального рабочего скетча с подключением и публикацией состояния:

#include
#include

const char* ssid = "YOUR_SSID";
const char* password = "YOUR_PASSWORD";
const char* mqtt_server = "192.168.1.10"; // локальный брокер

WiFiClient espClient;
PubSubClient client(espClient);

void callback(char* topic, byte* payload, unsigned int length) {
  // обработка входящих сообщений
}

void setup_wifi() {
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);
  unsigned long start = millis();
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    if (millis() - start > 20000) return; // таймаут 20 с
  }
}

void reconnect() {
  while (!client.connected()) {
    if (client.connect("ESP01", "mqttuser", "mqttpass")) {
      client.subscribe("cmd/#");
      client.publish("status", "online", true);
    } else {
      delay(5000);
    }
  }
}

void setup() {
  Serial.begin(115200);
  setup_wifi();
  client.setServer(mqtt_server, 1883);
  client.setCallback(callback);
}

void loop() {
  if (!client.connected()) reconnect();
  client.loop();
  static unsigned long last = 0;
  if (millis() - last > 10000) {
    last = millis();
    client.publish("sensors/uptime", String(millis()/1000).c_str());
  }
}

Чек‑лист по ролям

Разработчик:

Проверить установку esp8266 core и библиотек.
Настроить Serial Monitor и скорость 115200.
Реализовать обработку ошибок и повторные попытки.

Хардверщик:

Обеспечить устойчивое 3.3V питание (линейный регулятор или DC‑DC).
Подумать о фильтрации питания (конденсаторы 10 µF рядом с VCC).
Организовать разъём для прошивки.

Оператор/DevOps:

Настроить брокер с ACL и TLS (если требуется).
Логировать онлайн/оффлайн события (LWT).
Мониторить использование каналов и топиков.

SOP для прошивки ESP‑01

Подключите ESP‑01 к программатору: GND общий, TX↔RX, RX↔TX.
Установите GPIO0 в LOW для входа в режим флеширования.
Подайте питание и откройте Arduino IDE, выберите плату “Generic ESP8266 Module” и правильный COM‑порт.
Нажмите «Загрузить». После записи верните GPIO0 в HIGH и перезагрузите плату.

Критерии приёмки

Устройство подключается к Wi‑Fi в течение 30 с при рабочем сигнале сети.
Устройство успешно подключается к MQTT‑брокеру и публикует статус “online”.
При отключении питания или обрыве соединения брокер получает LWT “offline”.
Публикуемые данные проходят в требуемом формате (JSON или простые строки) и соответствуют ограничению по размеру пакета.

Тест‑кейсы и приёмочные проверки

Тест подключения к Wi‑Fi: симулировать неверный пароль и проверить поведение (должна быть ретри‑логика).
Тест публикации: отправить 10 сообщений подряд и убедиться, что брокер их получил.
Тест подписки: отправить команды в топик и проверить корректную обработку команд устройством.
Тест LWT: насильно обесточить устройство и убедиться, что брокер публикует LWT.

Стратегии оптимизации памяти и производительности

Освобождайте память от ненужных строк и больших буферов.
Используйте статические буферы char[] вместо динамических String, особенно в циклах.
Ограничьте частоту публикации; 1 сообщение в секунду — уже большая нагрузка для простого проекта.

Шаблоны топиков и соглашения об именах

Рекомендуемая структура топиков:

devices/{device_id}/status — онлайн/оффлайн
devices/{device_id}/sensors/temperature — показания датчика
devices/{device_id}/cmd — команды на устройство

Пример: devices/esp01a/sensors/temperature

План миграции при расширении проекта

Начиная с пары устройств — используйте локальный Mosquitto.
При 10–100 устройств — внедрите ACL и мониторинг, возможно разделение брокеров.
При >100 устройств — рассмотрите кластерный брокер или облачные решения с балансировкой.

Быстрые советы и полезные подсказки

Всегда тестируйте с Serial Monitor и логами брокера.
Для экономии трафика отправляйте дельты, а не полные состояния, если это применимо.
Используйте retain только для статуса приборов, иначе брокер будет хранить ненужные исторические данные.

Резюме

ESP‑01 — хороший старт для бюджетных IoT‑проектов. Правильный выбор питания, корректная настройка прошивки и базовые приёмы работы с MQTT (QoS, LWT, ACL) обеспечат надёжную работу системы. При росте числа устройств подготовьте план миграции на более мощные платы и архитектуры.

Важное: перед развёртыванием в продакшн оцените требования к безопасности и приватности данных, а также запаситесь временем на отладку и мониторинг.
