Управление Arduino‑подсветкой через веб: JavaScript, Processing и PHP

Что вам нужно

• Arduino
• Лента RGB или RGB‑светодиоды и схема управления (см. прошлое руководство автора для схемы)
• Processing на ПК или Mac
• Веб‑хостинг (с возможностью записи в файл через PHP)
• Базовые навыки JavaScript и PHP (полный код приводится и легко настраивается)

Краткая схема работы

1. Веб‑страница с color‑picker отправляет RGB‑значения через AJAX на PHP‑скрипт на сервере.
2. PHP записывает эти значения в текстовый файл LED.txt на сервере.
3. Приложение Processing на компьютере хостинга/ПК раз в секунду (настраивается) загружает LED.txt и отправляет значения на Arduino по USB‑серии.
4. Arduino считывает значения из serial и управляет RGB‑ленточкой.

Аппаратная настройка Arduino

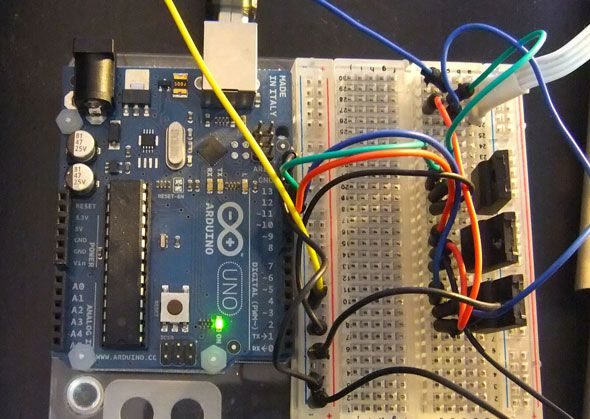

Я использовал ту же схему управления RGB‑лентой, что и в предыдущем руководстве: транзисторы/ MOSFET на каждый канал, общий источник питания для ленты и соединение управляющих линий с PWM‑пинами Arduino. Код для Arduino остаётся тем же: он читает три числа R, G, B из последовательного порта и выставляет PWM‑шкалирование на соответствующих пинах.

Краткое определение: PWM — широтно‑импульсная модуляция, метод для регулировки яркости светодиодов путём изменения среднего напряжения.

Processing‑приложение (шлюз между вебом и Arduino)

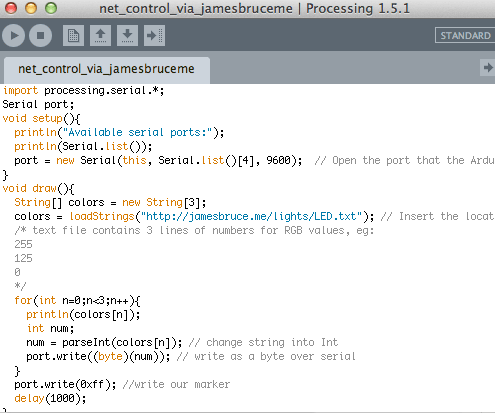

Processing здесь играет роль простого шлюза: он загружает текстовый файл с сервера, разбирает три строки (R, G, B), затем отправляет их по USB в Arduino. Основная функция — loadStrings(URL) для чтения файла и Serial для отправки.

Примерный алгоритм Processing:

• При старте открыть последовательный порт (вывести список портов в консоль для выбора).
• В цикле draw() раз в секунда выполнить loadStrings(“http://ваш_домен/lights/LED.txt”).
• Если прочитаны 3 строки, собрать строку формата “R,G,B\n” и отправить через Serial.

Подсказка: замените URL на ваш фактический путь. Убедитесь, что файл LED.txt содержит ровно 3 строки с целыми числами 0–255.

Веб‑контрол: Spectrum + PHP

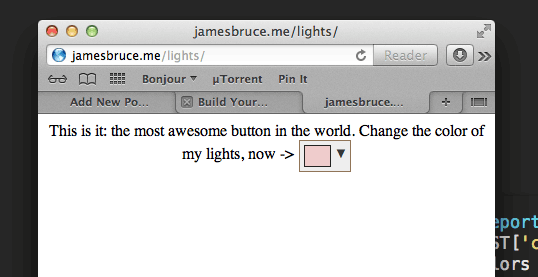

Я использовал jQuery‑плагин Spectrum как color‑picker: он прост, поддерживает мобильный touch и возвращает удобные форматы цвета. Поместите файлы spectrum.js и spectrum.css в ту же папку, где будут index.php и LED.txt (я сделал подкаталог /lights).

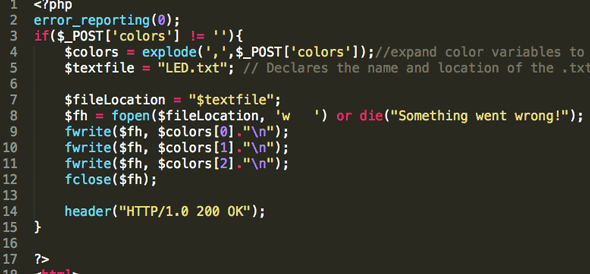

Основная идея PHP‑файла index.php:

1. Если в POST есть поле colors, открыть LED.txt для записи и перезаписать его тремя числовыми значениями R, G и B.
2. Вывести HTML‑страницу с подключёнными jQuery и Spectrum‑файлами и создать элемент управления.

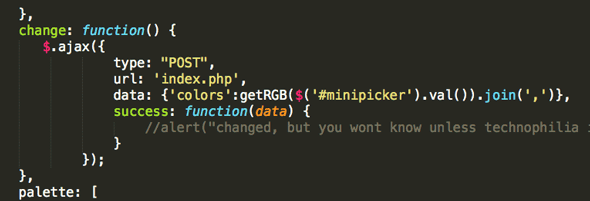

3. На событие выбора цвета привязать AJAX‑запрос, который отправляет RGB в тот же файл index.php.

Короткий пример PHP‑логики (упрощённо):

if (isset($_POST['colors'])) {
  // Ожидаем строку вида "R,G,B" или массив
  $rgb = $_POST['colors'];
  file_put_contents('LED.txt', implode("\n", explode(',', $rgb)));
  echo 'OK';
  exit;
}

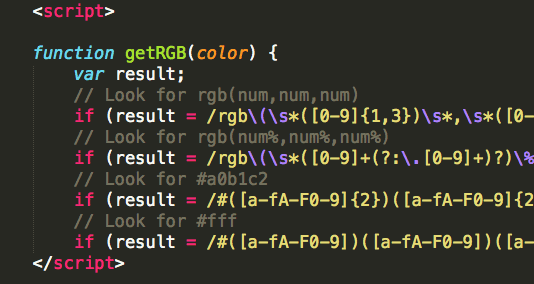

В JavaScript нужен парсер цвета, который вернёт массив [R,G,B] из разных CSS‑форматов. В сети много готовых реализаций; Spectrum также умеет отдавать формат hex, из которого легко получить RGB.

Последний шаг — дать файлу LED.txt права на запись сервером (chmod 655 или 777 в зависимости от вашего окружения). Запустите Processing на машине, где физически подключён Arduino, и откройте веб‑страницу; при выборе цвета Processing должен заметить изменения и отправить их в Arduino.

Частые ошибки и отладка

• Color picker не отображается: проверьте консоль браузера на ошибки JavaScript и подключение CSS/JS.
• Processing не находит последовательный порт: при старте приложение выводит список доступных портов — используйте правильный.
• LED.txt не перезаписывается: проверьте права файла и путь к файлу в PHP.
• Некорректные значения на ленте: убедитесь, что формат в LED.txt — три целых числа 0–255, каждое с новой строки.

Ограничения метода и когда он не подойдёт (контрпример)

• Отсутствие ПК с Processing: если ПК/ноутбук, выполняющий Processing, выключен, управление не работает. Решение — Ethernet/Wi‑Fi‑shield для Arduino.
• Высокая конкуренция запросов: при многопользовательской нагрузке использование одного flat‑файла приведёт к потерям изменений. Решение — очередь в БД или механика тайм‑слотов.
• Требования к безопасности: прямое открытие записи в файл без аутентификации уязвимо. Для публичных контролей нужно вводить ограничение доступа или rate‑limiting.

Альтернативные подходы

• Использовать Ethernet/Wi‑Fi‑shield на Arduino: Arduino сам будет получать HTTP запросы или MQTT подпиcки и не потребует ПК‑шлюза.
• WebSocket‑сервер на локальной машине: вместо частого опроса файла использовать push‑модель для мгновенного обновления.
• MQTT broker + клиент на Arduino: масштабируемо и хорошо подходит для большого числа пользователей/устройств.

Руководство по развертыванию (SOP)

1. Подключите RGB‑ленту к Arduino через подходящие транзисторы/MOSFET и отдельный источник питания. Проверьте полярность и теплоотвод.
2. Загрузите код Arduino, который читает serial и выставляет PWM на трёх пинах.
3. На веб‑сервере создайте каталог /lights и разместите spectrum.js, spectrum.css, index.php и пустой LED.txt.
4. Установите права на запись для LED.txt (chmod 655 или 777), убедитесь в безопасности сервера.
5. Настройте index.php: URL‑ы, пути, опциональную проверку источника запросов.
6. Запустите Processing на ПК, укажите корректный последовательный порт и URL LED.txt.
7. Откройте index.php в браузере, проверьте работу color‑picker и наблюдайте за Arduino.

Критерии приёмки

• При выборе цвета на веб‑странице Arduino изменяет оттенок ленты в течение установленного интервала обновления.
• Обновления без ошибок в журнале Processing и без исключений в PHP.
• LED.txt корректно перезаписывается и содержит три числовых строки.

Чек‑лист для ролей

• Девопс/владелец хоста: настроить права файла и HTTPS, ограничить доступ по IP/логине при необходимости.
• Фронтенд‑разработчик: убедиться, что Spectrum подключён и правильно отдаёт RGB.
• Ответственный за железо: проверить схему, питание и нагрев MOSFET.

Модель принятия решений и масштабирования

• Низкая сложность, одно устройство, ограниченная аудитория: используйте текущую модель (flat‑файл + Processing).
• Много пользователей/несколько Arduino: внедрите брокер сообщений (MQTT) или базу данных + очередь.
• Необходима автономность Arduino: добавьте Ethernet/Wi‑Fi‑shield и переводите коммуникацию на устройство.

Безопасность и конфиденциальность

Важно: если позволять записи от анонимных пользователей, контролируйте частоту запросов (rate limiting) и вводимые значения (валидация R,G,B как числа 0–255). Не храните чувствительные данные в открытом виде. Рассмотрите HTTPS и базовую аутентификацию для доступа к контролю.

Критерии тестирования и приёмки

• Юнит‑тесты: проверка парсера цвета (hex → RGB), проверка PHP на допустимые входные значения.
• Интеграционные тесты: симулировать AJAX‑запросы и убедиться, что LED.txt обновляется корректно.
• End‑to‑end: запустить Processing и проверить, что выбранный цвет отображается на ленте.

Идеи для дальнейшей работы

• Добавить очередь на сервере, чтобы пользователи попадали в очередь и могли выставлять цвет только в свой слот.
• Включить веб‑камеру, показывающую текущую подсветку, чтобы пользователи видели результат в реальном времени.
• Перейти на push‑модель (WebSocket/MQTT) для мгновенного отклика.

Заключение

Метод подходит как быстрый и недорогой демо‑проект для управления физическими устройствами через интернет без дополнительных модулей связи на Arduino. Он прост в реализации и отлично годится для шоу‑румов, трансляций и прототипов. Для боевого применения рассмотрите улучшения: мосты безопасности, масштабирование через очереди/брокеры и более отказоустойчивую архитектуру.

FAQ

Q: Что делать, если Processing не может загрузить LED.txt с сервера?

A: Проверьте корректность URL, доступность файла из браузера и сетевые ограничения (firewall). Убедитесь, что сервер отвечает по HTTP(S) и что файл доступен для чтения.

Q: Можно ли обойтись без PHP и flat‑файла?

A: Да — используйте WebSocket‑сервер или MQTT‑broker, тогда Processing или Arduino будут получать данные напрямую без промежуточного файла.

Q: Как предотвратить одновременные конфликты при множественных пользователях?

A: Используйте очередь запросов, блокировку записи или базу данных с механизмом очередности; можно также ввести «тайм‑слоты» для каждого пользователя.
