Как собрать мини‑Nanoleaf на Raspberry Pi Zero W

Быстрые ссылки

• Перед началом: что нужно
• Шаг 1: скачать и напечатать корпус
• Шаг 2: подготовить светодиоды
• Шаг 3: собрать электрическую схему
• Шаг 4: установить Raspberry Pi и пропустить петлевые провода
• Шаг 5: завершить цепь и добавить рассеиватели
• Шаг 6: запрограммировать Pi (полный код)
• Дополнительные советы и отладка

Визуальная подсветка способна преобразить комнату: динамическая подсветка делает пространство живым, а DIY‑вариант позволяет сэкономить и полностью кастомизировать поведение. Этот проект ведёт вас от печати корпусов до запуска программы, которая управляет NeoPixel‑ленточками (совместимыми с WS2812/WS2812B) с Raspberry Pi Zero W.

Важно: проект требует навыков пайки и базового опыта 3D‑печати. Если вы новичок — пройдите простые уроки по пайке и настройке Raspberry Pi перед началом.

Перед началом: что нужно

Краткий список оборудования и материалов (локализация и варианты для России и СНГ учтены):

• Raspberry Pi Zero W (или совместимая модель с доступом к GPIO)
• 3D‑принтер и STL‑файлы корпуса (в секции «Ресурсы» объяснено, где взять и как печатать без собственного принтера)
• Светодиодная лента TrinityPixel / WS2812B или совместимые NeoPixel LED — в проекте используется 9 отдельных пикселей (по одному в панель)
• Перемычки (мужчина‑мужчина и мужчина‑женщина для тестирования)
• Резисторы и элементы защиты (см. раздел «Защита и согласование уровней»)
• Базовые инструменты: паяльник, припой, флюс, кусачки, держатель «третья рука»
• Белая офисная бумага для простых рассеивателей (можно заменить матовым оргстеклом)
• Источник питания 5 В с достаточным током (см. расчёт токов ниже)
• Малые винты и гайки для финальной сборки

Совет: если нет 3D‑принтера, можно заказать печать на локальных сервисах или использовать онлайн‑маркетплейсы для печати по STL.

Шаг 1: скачать и напечатать корпус

Скачайте ZIP с набором STL: три мини‑пластины основания/крышки и верх/низ для бокса. Печатайте пластиком PLA или PETG при стандартной толщине стенки 1.2–2 мм. Настройки печати зависят от вашего принтера — используйте рекомендации производителя для оптимальной прочности.

Рекомендации по печати:

• Заполняемость (infill) 15–25% достаточно для декоративной панели.
• Поддержки: для некоторых деталей могут потребоваться минимальные поддержки; если вы хотите более гладкую внутреннюю поверхность, печатайте лицевой стороной вниз.
• Послепечать: снимите фаски с места посадки светодиодов, при необходимости слегка обработайте шкуркой для плотной посадки.

Workaround: если не хотите печатать, можно вырезать корпус из тонкого пластика или фанеры и склеить слои, однако учтите возможные отличия по толщине и посадочным местам для светодиодов.

Шаг 2: подготовить светодиоды

Используйте острые ножницы и режьте только по отметкам «cut» на ленте. Для этого проекта понадобятся ровно 9 отдельных светодиодов. Если лента в влагозащищённой оболочке — аккуратно снимите часть покрытия в области контактных площадок.

Порядок работы:

1. Отрежьте по меткам и промаркируйте каждую секцию.
2. Проверяйте целостность дорожек — не разрезайте дорожки между контактами.
3. Если контактные площадки покрыты защитой, аккуратно зачистите их ножом или скальпелем.

Укладка и посадка:

• Прогните секции так, чтобы светодиоды располагались в углах нижней части корпуса. Это даст равномерное распределение света.
• Закрепите временно клеем‑флюсом или термоклеем при примерке, чтобы потом удобнее было паять проводники.

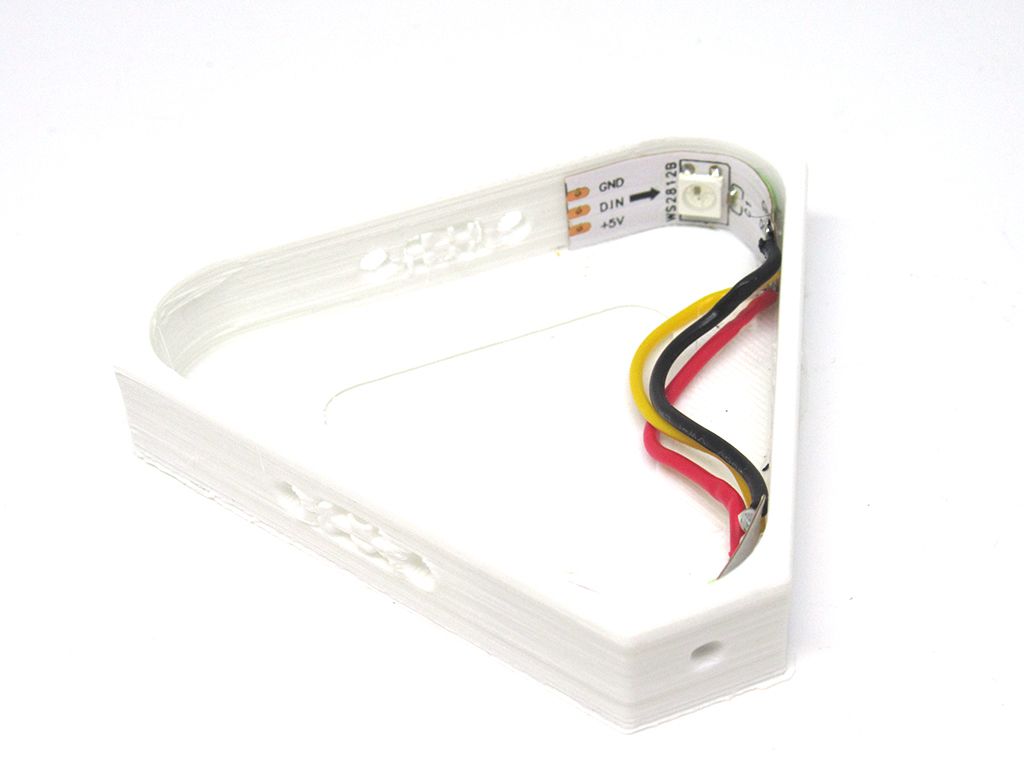

Шаг 3: собрать электрическую схему

В NeoPixel‑лентах обычно три основных контакта: GND (земля), DIN (вход данных) и 5V (питание). Важный принцип: пиксели соединяются последовательно по сигнальнoй линии — DOUT предыдущего к DIN следующего.

Базовый порядок пайки:

1. Припаяйте перемычки GND между соседними светодиодами (земля общая).
2. Припаяйте провод от DOUT одного светодиода к DIN следующего.
3. Соедините 5V между секциями.
4. На конце цепочки оставьте три выводных провода (GND, DIN, 5V) не подключёнными — они пойдут на следующий модуль/корпус или к Raspberry Pi.

Таблица подключения (пример для 3 пикселей в одном модуле)

Резисторы и защита:

• Рекомендуется поставить резистор 330–470 Ом в линию данных между Raspberry Pi и входом первой ленты — это уменьшает выбросы сигнала при коммутациях.
• Конденсатор 1000 µF 6.3–16 V между 5V и GND на входе питания гасит всплески.

Критерии приёмки схемы:

• Никаких коротких замыканий между 5V и GND.
• Механические соединения пайки чистые, без «мостов» припоя.
• Сигнальные провода и питание проложены так, чтобы исключить натяжение при сборке.

Важно: всегда работайте с отключённым питанием при пайке. Проверяйте контакты мультиметром перед включением.

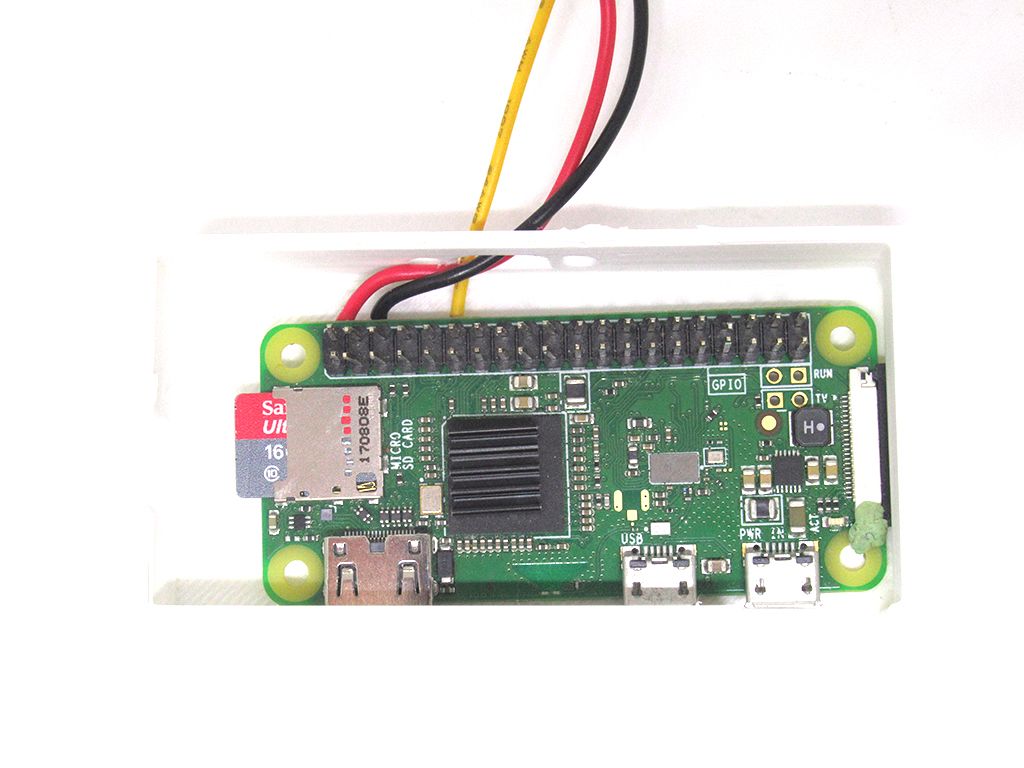

Шаг 4: установить Raspberry Pi и протянуть петлевые провода

Аккуратно поместите Raspberry Pi Zero W в нижнюю часть корпуса. Проложите проводную петлю через предусмотренное отверстие. Дальше припаиваем основные линии к GPIO Pi:

• GND → один из земляных контактов GPIO
• 5V → вывод 5V (по возможности используйте общий внешний источник питания, а не питать Pi от одного и того же источника, чтобы не перегружать)
• DIN (данные) → GPIO18 (физический контакт 12) обычно используется для управления NeoPixel через аппаратный PWM или библиотеки, совместимые с rpi_ws281x / Adafruit NeoPixel

Примечание по выбору контакта данных: NeoPixel требует строго синхронизированного сигнала; используйте рекомендованные контакты (D10, D12, D18, D21) и соответствующие библиотеки.

Если вы хотите отводить питание от внешнего адаптера, используйте общий GND между Pi и источником питания.

Совет по пайке на плате Pi: паяйте быстро и аккуратно, используйте тонкие провода и при необходимости припаяйте разъём (female header) для удобства замены Pi.

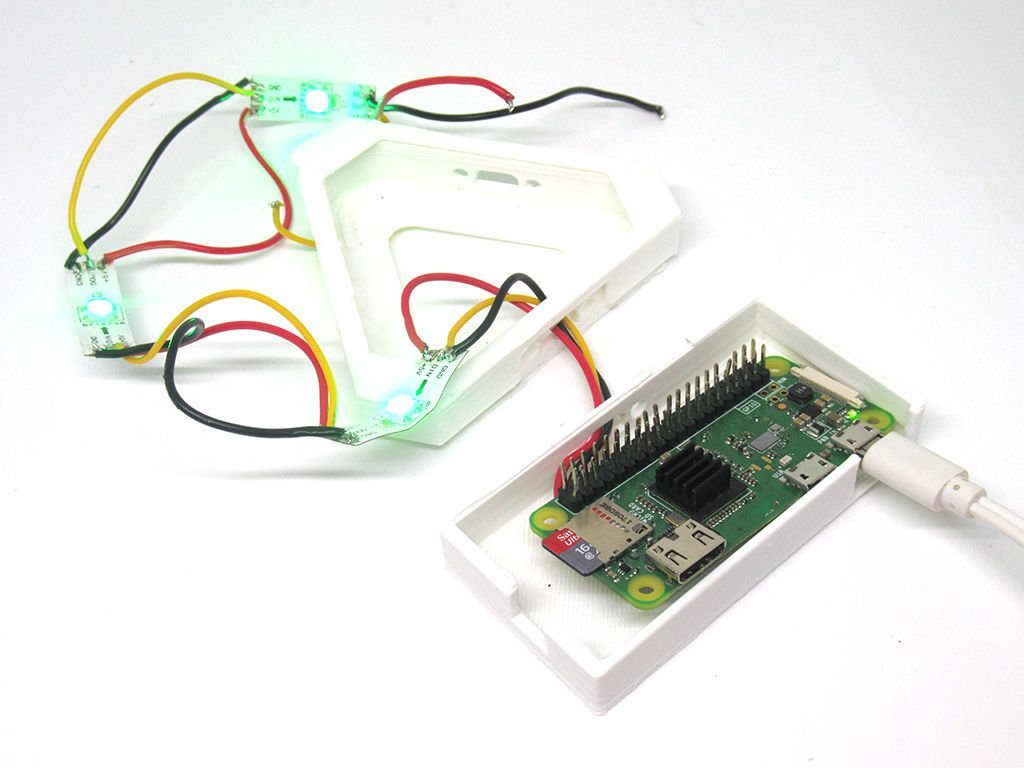

Шаг 5: завершить цепь и добавить рассеиватели

Повторите пайку для каждого модуля/панели — подсоединяйте петлевые провода к следующему модулю в том же порядке. Проверьте последовательность: сигнал следует от Pi → первый пиксель → второй → … → последний.

Для мягкого свечения используйте белую офисную бумагу в качестве временного рассеивателя: обведите контур панели, вырежьте и установите внутреннюю вставку. Для долговечности лучше использовать матовое оргстекло или тонкий молочный пластик.

Фиксация: после проверки всех функций закрепите верхние крышки и, при желании, используйте маленькие винты и гайки, чтобы зафиксировать модули.

Шаг 6: запрограммировать Pi (полный код и настройка)

Перед запуском убедитесь, что SSH доступ настроен, или откройте терминал на Raspberry Pi.

Установка необходимых библиотек (рекомендуется выполнять в виртуальном окружении или на системе с доступом к sudo):

sudo apt update && sudo apt upgrade -y sudo apt install python3-pip -y sudo pip3 install rpi_ws281x adafruit-circuitpython-neopixel adafruit-blinka

Примечание: установка adafruit‑библиотек упрощает работу с NeoPixel. Если используете другую библиотеку, адаптируйте код аналогично.

Откройте редактор nano и создайте файл, например file-name.py:

sudo nano file-name.py

Скопируйте и вставьте следующий код (корректно отформатированный Python):

import time
import board
import neopixel

# Выберите пин, подключенный к Data In полосы, например board.D18
# Полосa должна быть подключена к D10, D12, D18 или D21 для корректной работы
pixel_pin = board.D18

# Количество светодиодов
num_pixels = 9

# Порядок цвета пикселей - RGB или GRB. Для RGBW замените на RGBW или GRBW
ORDER = neopixel.GRB

pixels = neopixel.NeoPixel(pixel_pin, num_pixels, brightness=1.0, auto_write=False, pixel_order=ORDER)


def wheel(pos):
    # Ввод: значение 0..255 -> цвет
    # Переход r -> g -> b -> обратно
    if pos < 0 or pos > 255:
        r = g = b = 0
    elif pos < 85:
        r = int(pos * 3)
        g = int(255 - pos * 3)
        b = 0
    elif pos < 170:
        pos -= 85
        r = int(255 - pos * 3)
        g = 0
        b = int(pos * 3)
    else:
        pos -= 170
        r = 0
        g = int(pos * 3)
        b = int(255 - pos * 3)

    return (r, g, b) if ORDER == neopixel.RGB or ORDER == neopixel.GRB else (r, g, b, 0)


def rainbow_cycle(wait):
    for j in range(255):
        for i in range(num_pixels):
            pixel_index = (i * 256 // num_pixels) + j
            pixels[i] = wheel(pixel_index & 255)
        pixels.show()
        time.sleep(wait)


while True:
    # Красный
    pixels.fill((255, 0, 0))
    pixels.show()
    time.sleep(1)

    # Зелёный
    pixels.fill((0, 255, 0))
    pixels.show()
    time.sleep(1)

    # Синий
    pixels.fill((0, 0, 255))
    pixels.show()
    time.sleep(1)

    # Радужный цикл
    rainbow_cycle(0.001)  # задержка 1 мс

Сохраните CTRL+X, Y и Enter. Затем запустите:

sudo python3 file-name.py

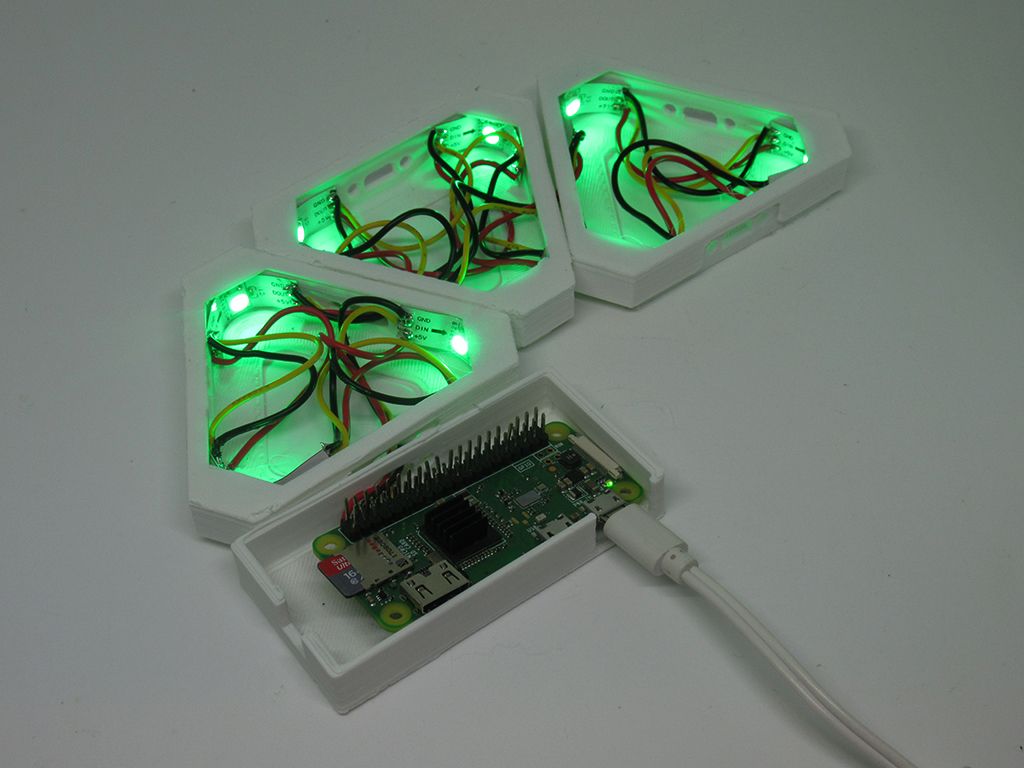

Если всё подключено правильно, вы увидите смену цветов, и затем радужный цикл.

Совет по отладке ПО:

• Если цвета мигают или неправильные — проверьте порядок каналов (ORDER = GRB или RGB).
• Если ничего не загорается — проверьте общий GND и напряжение 5V, а также корректность выбранного пина.
• Если используется внешний источник питания, убедитесь, что GND соединён с GND Raspberry Pi.

Дополнительные советы и приёмы

Это только начало: вы можете расширять проект и улучшать его поведение.

Идеи и расширения:

• Автоматическое включение по датчику освещённости: добавьте фоторезистор или цифровой датчик освещённости (например, TSL2561) и включайте подсветку при снижении освещённости.
• Масштабирование: добавьте больше панелей и пикселей — учитывайте потребление и требования к согласованию логических уровней (74AHCT125 или аналогичный преобразователь уровней может потребоваться при увеличении длины цепи и питании 5V от внешнего блока).
• Управление по Wi‑Fi: используйте Flask, MQTT или готовые проекты типа WLED, чтобы управлять лентой через веб‑интерфейс или смартфон.

Безопасность и надёжность:

• Всегда используйте предохранитель или ограничитель тока в цепи питания при тестировании.
• Не оставляйте включёнными самодельные сборки без наблюдения длительное время до проведения термического тестирования.
• Для стационарного монтажа используйте стойкие крепления и теплопроводные элементы при необходимости.

Таблица совместимости и расчёт питания

Совместимость компонентов:

Расчёт тока (эмпирический):

• Один RGB WS2812B при белом (максимум R+G+B) может потреблять до ~60 mA. Для 9 пикселей теоретически потребуется до 0.54 A. При выборе блока питания возьмите запас 25–50%.

Примеры источников: 5 V 2 A будет более чем достаточно для 9 пикселей при обычных сценариях; если вы планируете увеличивать количество пикселей, переходите на 5 V 4 A и выше.

Чек‑лист по ролям

Сборка — чек‑лист для мастера проекта:

• STL файлы загружены и распечатаны
• Все 9 пикселей вырезаны по меткам
• Пайка выполнена аккуратно, контакты проверены
• Конденсатор и резистор установлены на входе питания/сигнала
• Raspberry Pi установлен и надежно закреплен
• Софт установлен и тест запущен

Для новичка (вспомогательные задачи):

• Просмотреть видео уроки по пайке
• Протестировать отдельный пиксель перед подключением всей цепи
• Настроить резервный внешний источник питания

Для электрика/безопасности:

• Проверить защиту от короткого замыкания
• Убедиться в наличии охлаждения при длительной работе
• Использовать термоусадку на оголённых соединениях

Типовые проблемы и их устранение

Проблема: светодиоды не загораются

• Проверьте, включён ли источник питания и правильно ли подключен GND.
• Убедитесь, что контакты 5V не перепутаны с 3.3V.
• Убедитесь, что выбрали подходящий пин и библиотеку для NeoPixel.

Проблема: неправильные цвета или смещение

• Попробуйте изменить ORDER = neopixel.RGB / GRB.
• Проверьте сигнальный резистор 330–470 Ом между Pi и входом полосы.

Проблема: мерцание или нестабильность при больших панелях

• Используйте более мощный источник питания с отдельными точками питания по длине цепи (power injection).
• Добавьте распределённые точки заземления и короткие силовые провода.

Тесты приёмки (acceptance)

Критерии корректной сборки:

1. При запуске программы пиксели последовательно меняют цвета без артефактов.
2. Нет перегрева в местах пайки при 30 минут стабильной работы.
3. Питание не проседает: напряжение в точке подключения остаётся ближе к 5 V (±5%).
4. Корпус плотно закрывается и нет механических затруднений для проводки.

Быстрые шаблоны / таблицы для заметок

Шаблон для маркировки модулей:

Пример заметки при пайке:

• Резистор на линии данных: 330 Ом
• Конденсатор: 1000 µF, 6.3 V
• Общий GND проверен мультиметром: 0 Ом между общими землями

Альтернативные подходы

• Вместо пайки используйте прецизионные клеммные колодки или JST‑разъёмы для быстрой сборки/разборки.
• Используйте готовые контроллеры (WLED, ESP8266/ESP32) вместо Raspberry Pi, если предпочитаете менее энергозатратное и более лёгкое сетевое решение.
• Если хотите более ровное рассеивание — применяйте матовый силикон или оптоволоконные вставки.

Когда этот вариант не подходит

• Если вам нужна коммерческая надёжность и длительная эксплуатация вне дома — предпочтительнее покупать заводской продукт с сертифицированным блоком питания.
• Для очень больших инсталляций (>100 пикселей) Raspberry Pi Zero W не самый удобный вариант из‑за сложности в разводке питания и возможности логики — лучше использовать модуль с аппаратной поддержкой DMA для LED или контроллеры на базе ESP32/WLED.

Decision tree: строить или купить

flowchart TD
  A[Нужна декоративная подсветка?] --> B{Сколько панелей?}
  B -->|1–10| C[Собрать на Raspberry Pi Zero W]
  B -->|10–100| D[Рассмотреть ESP32/WLED + внешний БП]
  B -->|>100| E[Коммерческое решение / профессиональная инсталляция]
  C --> F[Печатать корпус, паять, программировать]
  D --> G[План питания, инъекции питания, согласование уровней]
  E --> H[Обратиться к специалистам]

Локальные замечания и рекомендации для региона

• При покупке адаптера в России и СНГ обращайте внимание на сертификацию и реальные характеристики тока; лучше брать с запасом по току.
• Для заказа 3D‑печати используйте локальные биржи фрилансеров или сервисы «печать на заказ» — цены и сроки могут сильно различаться.
• В магазинах электроники ищите WS2812B / NeoPixel совместимые ленты; TrinityPixel — частный бренд, но принцип работы совместим с WS2812/WS2812B.

Итог и дальнейшие шаги

Собрать мини‑Nanoleaf на Raspberry Pi Zero W вполне реально дома: проект объединяет 3D‑печать, пайку и программирование. После базовой сборки вы можете добавлять датчики, интеграцию с умным домом, делиться эффектами через сеть или компьютером и масштабировать установку.

Important: сначала протестируйте на ровной и негорючей поверхности, проверьте все соединения и создайте резервный план при обнаружении неполадок.

Краткое резюме в конце:

• Собрали корпус и подготовили 9 пикселей
• Спаяли цепь в серию, добавили резистор и конденсатор
• Установили Raspberry Pi, подключили питание и GND
• Установили библиотеки и запустили тестовую программу

Если хотите, могу подготовить адаптированную версию схемы под ESP32/WLED или дать список покупок с артикулами для местных магазинов.
