Датчик температуры и влажности с OLED и Home Assistant

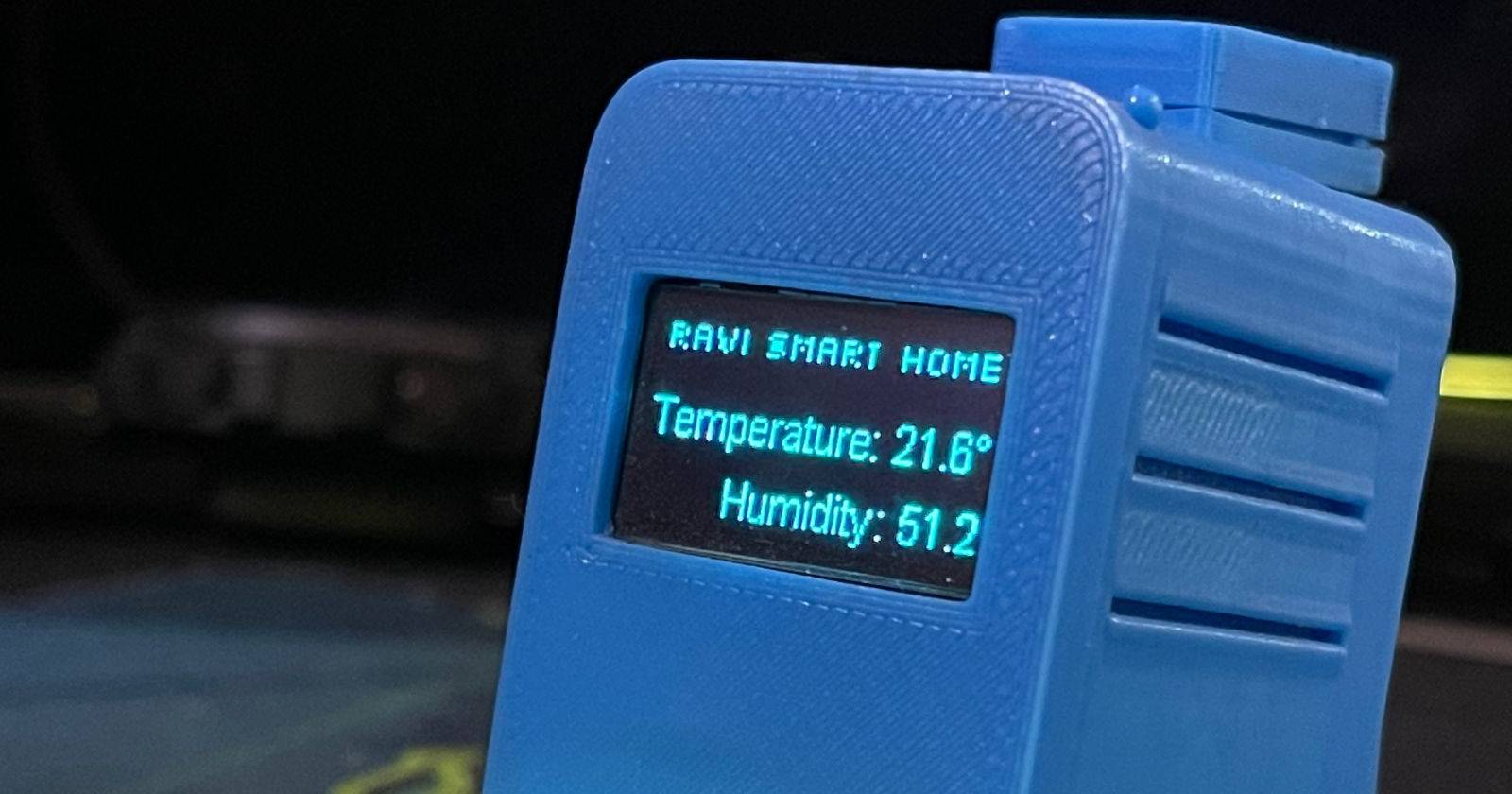

OLED экран показывает показания температуры и влажности

Необходимо

Короткий список компонентов и инструментов. Если вы уже умеете паять и работали с ESP8266 — пропустите раздел инженеру.

Датчик AHT10 — цифровой датчик температуры и влажности (высокая точность).
Плата Wemos D1 Mini или NodeMCU (ESP8266).
OLED‑дисплей SSD1306 128×64 (I2C).
Проводки «Dupont» (мама‑папа или мама‑мама в зависимости от разъёма).
Корпус (3D‑печать или готовый корпус).
Паяльник и припой.
Сервер Home Assistant (например, Raspberry Pi) с установленным аддоном ESPHome.

Примечание: NodeMCU работает на 3.3 В. На Wemos D1 Mini VIN можно подключать к 5 В, но при использовании модулей I2C обычно лучше питать их от 3.3 В, чтобы избежать уровней, несовместимых с ESP8266.

Шаг 1 — Подготовка прошивки (ESPHome)

В Home Assistant откройте Settings → Add‑ons → Add‑on store.
Найдите ESPHome (не берите dev или beta) и установите его.
После установки нажмите Start и включите опции Start on boot, Watchdog и Show on sidebar.

установка esphome в Home Assistant

Откройте «Open Web UI» ESPHome и нажмите + New Device.
Дайте имя устройству, например climate-sensor, и выберите конкретную плату Wemos D1 Mini (или ESP8266 при использовании NodeMCU).
Выберите Skip при предложении автоматической конфигурации и откройте редактор YAML (Edit).

Добавьте в YAML ваши Wi‑Fi данные и конфигурацию. Пример корректного блока (уберите обратные кавычки если они сохранились):

wifi:
  ssid: "Ваш_SSID"
  password: "Ваш_Пароль"

web_server:
  port: 80

i2c:
  sda: D2
  scl: D1
  scan: True

time:
  - platform: sntp
    id: my_time

sensor:
  - platform: aht10
    temperature:
      name: "Температура в комнате"
      id: temp
    humidity:
      name: "Влажность в комнате"
      id: hum
    update_interval: 10s
  - platform: uptime
    name: "Время работы устройства"
  - platform: wifi_signal
    name: "Уровень WiFi"
    update_interval: 30s

font:
  - file: 'slkscr.ttf'
    id: font1
    size: 12
  - file: 'BebasNeue-Regular.ttf'
    id: font2
    size: 15
  - file: 'arial.ttf'
    id: font3
    size: 15

display:
  - platform: ssd1306_i2c
    model: "SSD1306 128x64"
    reset_pin: D0
    address: 0x3C
    rotation: 180°
    lambda: |-
      it.printf(64, 0, id(font1), TextAlign::TOP_CENTER, "Мой Дом");
      if (id(temp).has_state()) {
        it.printf(127, 23, id(font3), TextAlign::TOP_RIGHT , "Темп: %.1f°C", id(temp).state);
      }
      if (id(hum).has_state()) {
        it.printf(127, 60, id(font3), TextAlign::BASELINE_RIGHT , "Влажн.: %.1f%%", id(hum).state);
      }

Советы:

Переведённые имена сенсоров помогут в Home Assistant. При желании оставьте английские строки.
rotation: 180° использует реальный символ градуса для удобства.
Для SSD1306 адрес чаще 0x3C; при проблемах проверьте скан I2C.

После редактирования нажмите Save и Install → Plug into this computer чтобы запустить компиляцию. Сборка может занять 10–15 минут. Скачайте скомпилированный бинарный файл climate-sensor.bin.

Шаг 2 — Заливка прошивки на плату

Можно использовать встроенный веб‑установщик ESPHome (Open ESPHome web) либо отдельный ESPHome‑Flasher.

Подключите плату к компьютеру.
В ESPHome Web нажмите Connect, выберите COM‑порт и подключитесь. При проблемах установите драйвер CH340/CH341 (если требуется).
Нажмите Install → Choose File и выберите climate-sensor‑factory.bin.
Нажмите Install и дождитесь завершения прошивки.

После успешной прошивки в панели ESPHome устройство должно появиться как ONLINE.

Шаг 3 — Добавление устройства в Home Assistant

В Home Assistant откройте Settings → Devices & Services.
Должно обнаружиться устройство climate-sensor (ESPHome). Нажмите CONFIGURE и SUBMIT.
Откройте устройство в списке ESPHome и нажмите ADD TO DASHBOARD → выберите комнату и подтвердите.

показания температуры и влажности в панели home assistant

Показания обновляются в реальном времени. Для быстрой проверки подуйте на датчик — значение влажности и температура должны кратковременно измениться.

Шаг 4 — Подключение датчика и OLED

Схема подключения (I2C): SDA → D2, SCL → D1, GND → G, VCC → 3.3V (или VIN на Wemos, если используете USB‑питание через 5V и модуль допускает такое питание). Рекомендации:

Подключайте оба устройства (AHT10 и OLED) к одной шине I2C.
Обязательно общая земля (GND) между платой и сенсорами.
Если OLED и модуль AHT10 имеют разные рабочие напряжения, используйте уровень‑преобразователь.

Пошагово:

Соедините VIN AHT10 и VIN OLED с 3.3V (или 5V при Wemos D1 Mini, но лучше 3.3V).
Соедините GND всех устройств с GND платы.
Подключите SCL датчика и дисплея к D1.
Подключите SDA датчика и дисплея к D2.

Если вы не уверены в пайке, потренируйтесь на макетной плате.

самодельный датчик температуры и влажности в 3D-корпусе

Пример автоматизации в Home Assistant

Автоматизация для включения вентилятора при высокой влажности:

alias: Включать вентилятор при влажности > 60%
description: Включает вентиляцию, если влажность в комнате превысила 60%.
trigger:
  - platform: numeric_state
    entity_id: sensor.vlazhnost_v_komnate
    above: 60
condition: []
action:
  - service: switch.turn_on
    target:
      entity_id: switch.fan_power
mode: single

Замените entity_id на реальные идентификаторы ваших устройств.

Отладка и частые проблемы

Устройство не подключается к Wi‑Fi: проверьте SSID/пароль в YAML и диапазон частоты (ESP8266 не поддерживает 5 GHz).
OLED не отображает: проверьте адрес I2C (0x3C/0x3D) и правильность SDA/SCL. Выполните i2c scan в ESPHome (scan: True) и проверьте обнаружение устройств.
Показания датчика нестабильны: разместите датчик вне прямого действия вентиляционных отверстий и избегайте резких температурных перепадов.
Плата не определяется компилятором: установите драйвер CH340/CH341 или попробуйте другой USB‑кабель (многие кабели только для зарядки).

Важно: если устройство подключается к интернету и видимо из внешней сети, ограничьте доступ и используйте авторизацию Home Assistant.

Критерии приёмки

Дисплей показывает температуру и влажность без ошибок.
Данные в Home Assistant обновляются не реже чем раз в 10 секунд (по конфигурации).
Устройство остаётся в состоянии ONLINE в ESPHome после перезагрузки.
Автоматизация корректно срабатывает при достижении порога.

Тестовые случаи

Проверка I2C: при включении устройство сообщает адреса I2C в логе.
Проверка Wi‑Fi: устройство подключается к сети и получает IP.
Проверка датчика: изменение влажности (подувание) отражается в показаниях.
Проверка дисплея: все шрифты и строки читаемы при нормальном положении экрана.

Чек‑листы по ролям

Для сборщика (maker):

Проверить полярность питания.
Убедиться, что все провода заизолированы.
Зафиксировать плату в корпусе, чтобы не было механического натяжения проводов.

Для администратора Home Assistant:

Проверить наличие ESPHome в аддонах.
Настроить резервную копию конфигурации.
Проверить права доступа и безопасный удалённый доступ.

Для тестировщика автоматизации:

Создать тестовую автоматизацию и имитировать событие для проверки срабатывания.
Записать логи при срабатывании.

Альтернативные подходы и совместимость

Если вы предпочитаете более точные датчики, рассмотрите SHT3x или BME280 (BME280 даёт ещё и давление).
Для меньшего потребления энергии используйте ESP32‑S2 или модули с энергосбережением и питание от батареи; тогда потребуется оптимизация таймеров и режим глубокого сна.
SSD1306 имеет несколько реализаций; если у вас SPI‑версия — конфигурация в ESPHome отличается.

Совместимость:

NodeMCU / Wemos D1 Mini = ESP8266 (3.3V логика).
ESP32 требует изменения платформы в ESPHome (platform: esp32) и пинов I2C.

Безопасность и приватность

Не публикуйте прошивку с открытым доступом к домашней сети.
Ограничьте внешний доступ к Home Assistant через VPN или прокси с авторизацией.
Храните пароли Wi‑Fi и ключи от облачных интеграций в защищённом хранилище.

Руководство по откату (rollback)

Если новая прошивка некорректна:

Подключите плату к компьютеру.
В ESPHome Web выберите ранее скомпилированный стабильный бинарный файл и установите его.
Если устройство не отвечает, используйте режим флэшера и установите factory‑bin, полученный ранее.

Небольшая методология проекта (микро‑SOP)

Подготовьте список компонентов и проверьте совместимость напряжений.
Настройте ESPHome и соберите базовую конфигурацию без дисплея.
Проверьте работу датчика в логах ESPHome.
Добавьте дисплей и отладьте вывод на экран.
Установите в корпус и подключите к Home Assistant.
Добавьте автоматизации и мониторинг состояния.

Часто задаваемые вопросы

Какой напряжение лучше использовать — 3.3V или 5V?

Для ESP8266 и AHT10 лучше использовать 3.3V. Некоторые Wemos D1 Mini допускают VIN=5V при наличии встроенного регулятора, но уровни логики остаются 3.3V.

Можно ли подключить несколько OLED и AHT10 к одной шине I2C?

Да, если у устройств уникальные I2C‑адреса. AHT10 обычно один адрес; дополнительные сенсоры потребуют мультиплексора I2C.

Как сократить потребление энергии для батарейного питания?

Переведите ESP8266 в глубокий сон (deep_sleep) и делайте периодические замеры. Учтите, OLED в этом режиме отключён.

Что делать, если дисплей показывает «мусор»?

Проверьте уровень питания, скорость I2C и адрес. Попробуйте другие шрифты и уменьшите частоту обновления.

Короткое резюме

Ваш Wi‑Fi датчик готов. Вы знаете, как прошить устройство через ESPHome, подключить AHT10 и SSD1306, добавить устройство в Home Assistant и создать базовую автоматизацию. Следуйте чек‑листам и тестовым случаям, чтобы обеспечить стабильную работу и безопасность.
