Самодельный автоматический уличный свет на солнечной энергии

Важно: все электрические работы выполняйте при обесточенной системе. Используйте средства защиты и проверяйте полярность перед пайкой.

Этот проект — экономичное и понятное решение для использования энергии солнца для уличного освещения. Система заряжает 12‑В аккумулятор днём от солнечной панели и автоматически включает светильник ночью. В статье подробно объяснены принципы работы, список компонентов, сборка на Veroboard (универсальной монтажной плате), тестирование, варианты улучшений и проверочные процедуры.

Что вы получите в этой статье

• Полный список компонентов и инструментов.
• Пошаговая инструкция по сборке автоматической управляющей схемы и схемы защиты аккумулятора от переразряда.
• Пояснения по подключению солнечной панели к аккумулятору через стабилитрон (целенаправленное использование для изоляции).
• План тестирования, отладки и критерии приёмки.
• Варианты улучшений, альтернативные подходы и рекомендации по безопасной эксплуатации.

Что ожидать от системы

Система состоит из 5 основных блоков, которые необходимо собрать и соединить по схеме:

2. Солнечная панель: Заряд аккумулятора днём и сенсор для определения освещённости.

3. Аккумулятор: Хранение энергии и питание схемы и лампы.

4. DC LED‑лампа: Освещение в тёмное время суток.

5. Провода: Межсоединения по схеме.

6. Электронная схема: Автоматическое управление включением/выключением и защита аккумулятора от глубокого разряда.

Выбор солнечной панели и аккумулятора — основы

В демонстрационном проекте используется панель 10 Вт (подойдёт и большей мощности в зависимости от потребностей). Эта панель может обеспечивать работу с 12‑В аккумулятором и даёт до ~0.62 A короткого замыкания при пиковом излучении (значение берётся из спецификации панели). Её приблизительные физические размеры — около 12” x 9”.

В примере используется 12‑В аккумулятор ёмкостью 4 Ah. При проектировании учитывайте следующие понятия:

• Открытое напряжение (Voc) полностью заряженного 12‑В аккумулятора может достигать указанных в спецификации значений (в примере упоминается 13.7 В). Для эксплуатации обычно задают пороги заряда/разряда: например, зарядить повторно при 11 В и считать заряженным при ~13.2–13.7 В.
• Ёмкость в Ah показывает запас энергии; например, 4 Ah при 12 В означает теоретически примерно 48 Wh доступной энергии (упрощённый расчёт: 12 В × 4 Ah = 48 Wh). Фактическое доступное время зависит от тока нагрузки, эффективности конверсий и состояния аккумулятора.

Соединение панели и аккумулятора в нашей схеме включает стабилитрон (Zener) на положительном проводе панели для изоляции и для использования панельного напряжения как датчика освещённости.

Как подключать проводку

• Красный провод панели (плюс) подключается к плюсу аккумулятора через стабилитрон, установленный на Veroboard.
• Чёрный провод панели (минус) напрямую к минусу аккумулятора.
• Плюс лампы — к плюсу аккумулятора. Минус (или масса) лампы подключается к управляющей точке схемы (обозначена как точка C на схеме).

Принцип зарядки и использования панели как сенсора

Днём солнечная панель генерирует напряжение выше напряжения аккумулятора, через стабилитрон идёт зарядный ток к аккумулятору. В тёмное время панель выдает очень малое напряжение — стабилитрон меняет полярность в цепи (перестаёт проводить), что позволяет использовать падение напряжения панели как индикатор ночи для включения лампы.

Общий принцип управления лампой основан на сравнении напряжения панели и напряжения аккумулятора с помощью компараторов: если панель даёт более высокое напряжение (днём) — свет выключён; если панель даёт меньше напряжения (ночь) — схема включает лампу.

Сборка электронной схемы — общая структура

Электронная плата состоит из двух основных блоков:

1. Блок автоматического включения лампы на основе напряжения солнечной панели (датчик окружения).
2. Блок защиты аккумулятора от глубокого разряда — отключает нагрузку при низком напряжении аккумулятора.

Схема автоматического уличного света

Ниже на схеме показано, как соединить все элементы. Соберите управляющую плату на Veroboard и припаивайте компоненты согласно схеме.

Примечание: на схеме обозначены выводы компараторов LM393 и входы ULN2003; при сборке сверяйтесь с даташитами IC.

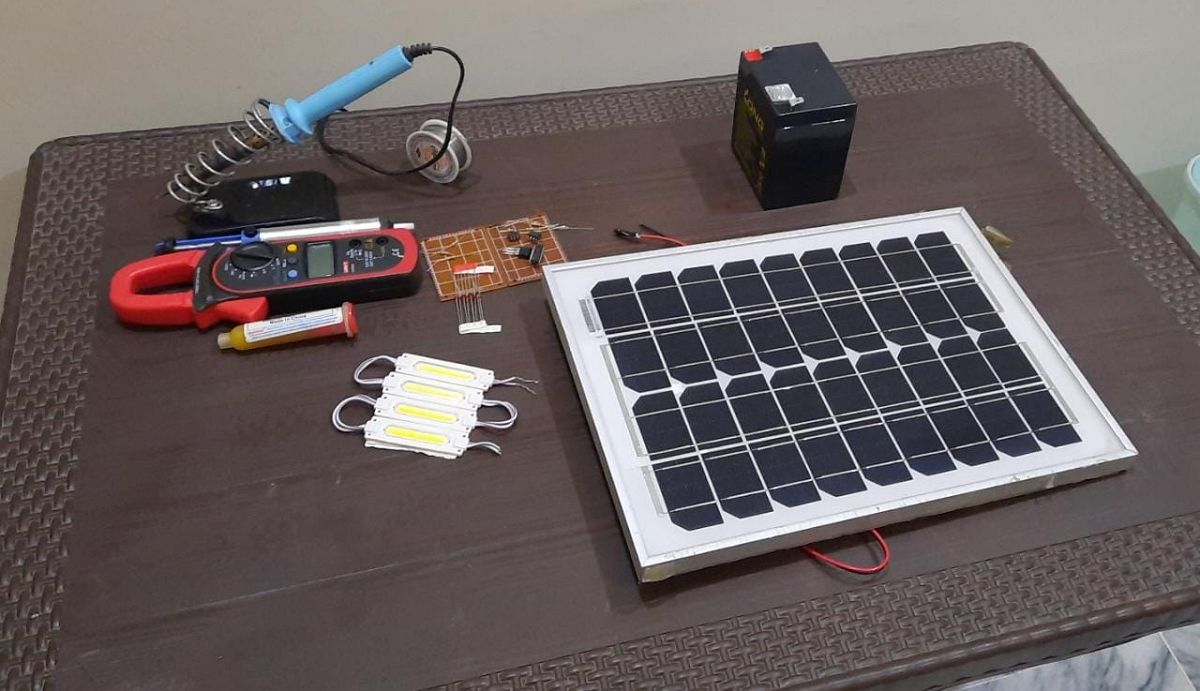

Необходимые инструменты и комплектующие

• 1 × ULN2003 (микросхема Дарлингтон)
• 1 × LM7809 (стабилизатор 9 В)
• 2 × LM393 (компараторы напряжения)
• 1 × Veroboard для пайки
• Резисторы: 1 kΩ, 10 kΩ, 36 kΩ, 53 kΩ, 100 kΩ, 280 kΩ (или эквиваленты комбинаций)
• Zener‑диод (для изоляции панели от аккумулятора)
• Провода, клеммные колодки для подключения внешних частей (панель, аккумулятор, лампа)
• Паяльник и припой
• Цифровой мультиметр
• Инструменты для зачистки и обжима проводов

Эти компоненты доступны в интернет‑магазинах (Digikey, Mouser, AliExpress и т.д.).

Как управляется LED‑лампа

Идея простая: использовать напряжение солнечной панели как датчик. Стабилитрон изолирует панель и батарею, так что в дневное время, когда напряжение панели выше напряжения батареи, стабилитрон проводит в прямом направлении и схема «видит» дневной уровень. В тёмное время стабилитрон оказывается в обратном смещении и выход панели падает, что сигнализирует о наступлении ночи.

Практическая реализация:

• Напряжение панели и напряжение батареи подаются на компаратор LM393.
• Компаратор сравнивает эти величины; при дневном условии выход даёт сигнал «выключить лампу», при ночном — «включить лампу».
• Выход компаратора управляет входами ULN2003 (входы 1–7 для сигналов). При «включении» ULN2003 замыкает ток через выходные выводы (10–16), позволяя току пройти к лампе и зажечь её.
• Для устойчивости работы добавлен положительный гистерезис (Schmitt‑триггер) на базе компаратора, чтобы избежать быстрых переключений при переменной облачности.

Защита от переразряда аккумулятора

Долгая череда пасмурных дней может привести к тому, что аккумулятор будет разряжаться глубоко и повреждаться. Для защиты используется второй компаратор LM393 и стабилизатор LM7809 как эталон напряжения.

• LM7809 стабилизирует опорное напряжение на уровне 9 В, запитывая цепь сравнения.
• Второй компаратор измеряет реальное напряжение аккумулятора и сравнивает его с порогом, настроенным резистивным делителем.
• Если напряжение аккумулятора опускается ниже порога (в примере ~11 В), компаратор переводит выход в состояние, которое отключает управляющий блок, предотвращая дальнейшее разряжение аккумулятора.
• Для повторного включения требуется полная перезарядка аккумулятора до более высокого порога (в примере ~13.2 В). Эти пороги можно изменить подбором резисторов и величины опорного напряжения.

Важно: пороги зависят от типа и состояния аккумулятора. Для свинцово‑кислотных аккумуляторов допустимые пороги отличаются от литий‑ионных; перед применением проконсультируйтесь с даташитом аккумулятора.

Подбор и настройка порогов с помощью резистивного делителя

Вы можете задать пороги с помощью комбинации резисторов, подключённых к входу компаратора. Коротко:

• Вычислите нужные пороги (например, Vlow = 11 В, Vhigh = 13.2 В).
• Используя опорное напряжение стабилизатора (9 В) и закон делителя напряжения, подберите резисторы так, чтобы при напряжении аккумулятора Vlow компаратор переключался в нужную сторону.
• Для реализации гистерезиса добавьте обратную связь резистора с выхода компаратора на отрицательный вход (или используйте второй компаратор в схеме Schmitt‑триггера).

Если вы не знакомы с расчётами — можно использовать онлайн‑калькуляторы делителей или экспериментировать на макетной плате, проводя измерения мультиметром.

Пошаговая сборка на Veroboard

1. Разместите компоненты: закрепите LM393, LM7809, ULN2003, резисторы и стабилитрон на плате.
2. Проложите питание: сначала соедините минусовую шину (GND), затем плюсовую.
3. Припаяйте стабилитрон на путь между плюсом панели и плюсом батареи.
4. Соберите схему компараторов: подключите входы к точкам измерения (панель, батарея) через делители, добавьте обратную связь для гистерезиса.
5. Подключите выход компаратора к входам ULN2003 через ограничительные резисторы (если нужно).
6. Смонтируйте клеммные колодки для внешних подключений: к панели, к аккумулятору, к лампе.
7. Проверьте корректность соединений мультиметром (отсутствие коротких замыканий).
8. Установите плату в корпус, обеспечьте защиту от влаги и прямого попадания осадков.

Тестирование и проверка работы

1. Подключите всё, но не присоединяйте лампу пока не убедитесь в правильности напряжений.
2. Поставьте солнечную панель на солнце. Мультиметром измерьте напряжение на панели и на аккумуляторе. Днём напряжение панели должно быть выше напряжения батареи; тогда зарядный ток идёт в аккумулятор.
3. Проверьте ток заряда мультиметром в режиме амперметра, подключив последовательно в положительный провод аккумулятора. Ток зависит от освещённости и состояния батареи.

4. Закройте панель плотным материалом (имитируем ночь). Напряжение панели упадёт — схема должна включить лампу. Измерьте ток, потребляемый лампой, и напряжение на аккумуляторе.

5. Проверьте срабатывание защиты: искусственно разрядите аккумулятор (или выставьте напряжение ниже порога) и убедитесь, что схема отключает нагрузку.

Видео демонстрация

При наличии видеозаписи теста можно проследить переходы состояний: солнечный режим → заряд → закрытие панели → включение лампы → защита при низком заряде.

Отладка и устранение неполадок

Ниже — список распространённых проблем и способы их решения.

• Лампа не включается ночью:

  • Проверьте полярность подключения лампы.
  • Измерьте напряжение панели в тёмном помещении — если остаточное напряжение выше ожидаемого, возможно стабилитрон неправильно подключён.
  • Проверьте выход компаратора и сигнал на входах ULN2003 мультиметром.

• Лампа мигает при сумерках:

  • Увеличьте гистерезис компаратора (подберите резистор обратной связи) чтобы избежать дребезга при изменчивом освещении.

• Аккумулятор не заряжается:

  • Проверьте ток и напряжение панели на солнце.
  • Убедитесь, что стабилитрон исправен и не запаян в обратной полярности.
  • Проверьте клеммные соединения и целостность проводов.

• Защита от переразряда срабатывает слишком рано:

  • Проверьте опорное напряжение стабилизатора LM7809 и делитель порога.
  • Уточните тип аккумулятора и скорректируйте пороги под его допустимые значения.

Варианты улучшений и альтернативные подходы

Ниже перечислены подходы, которые можно внедрить в том же проекте, чтобы повысить надёжность и функциональность.

1. Использовать специализированный солнечный контроллер заряда вместо простого стабилитрона и самодельных компараторов. Контроллер обеспечит более аккуратную зарядку (MPPT/CC‑CV) и встроенную защиту аккумулятора.

2. Применить реле с низким падением напряжения или MOSFET‑ключи вместо ULN2003 для повышения КПД при больших токах.

3. Добавить датчик освещённости (LDR или фотодиод) вместо использования панели как сенсора, если требуется более предсказуемое переключение при распределённом освещении.

4. Переход на литий‑ионные аккумуляторы: потребуют отдельной схемы управления зарядом и защитой, но обеспечивают лучшее отношение ёмкости к массе.

5. Интеграция таймера или микроконтроллера (например, Arduino/ESP32) для гибкой логики включения, адаптивного управления яркостью и телеметрии.

Ментальные модели и эвристики при проектировании

• Энергетический баланс: рассчитайте суммарный ночной расход (Вт·ч) и убедитесь, что панель + аккумулятор обеспечивают эту энергию при типичных погодных условиях.
• Избыточность: выбирайте панель и аккумулятор с небольшим запасом мощности/ёмкости, чтобы пережить несколько пасмурных дней.
• Надёжность выше эффективности: в автономных системах устойчивость работы важнее максимальной отдачи.

Критерии приёмки

• При ярком дневном освещении лампа должна оставаться выключенной.
• При полном закрытии панели лампа включается и держится в стабильном свечении без мерцания.
• При достижении порога низкого напряжения аккумулятора система отключает нагрузку и не допускает дальнейшего разряда до аварийного уровня.
• Все постоянные соединения прочны, отсутствуют случайные короткие замыкания.

Безопасность и защита

• Используйте предохранители в положительной линии аккумулятора и между аккумулятором и нагрузкой.
• Помните о полярности при подключении: переполюсовка приводит к повреждению компонентов.
• При установке снаружи обеспечьте защиту платы от влаги (герметичный корпус, силиконовые уплотнения).

Примеры макетов и тест‑кейсы

1. Базовый тест: панель 10 W + аккумулятор 12 V 4 Ah + лампа 3 W. Ожидаемое поведение: заряд днём, включение ночью.
2. Нагрузка при пасмурной погоде: моделируйте уменьшение напряжения панели и наблюдайте, как быстро разряжается аккумулятор; оцените время автономной работы.
3. Тест защиты: последовательно снижайте напряжение аккумулятора и фиксируйте момент отключения нагрузки.

Таблица материалов (BOM)

Типичные сроки и дорожная карта реализации

• Покупка компонентов и инструментов: 1–7 дней (зависит от доступности).
• Сборка и пайка плат: 1–2 дня.
• Первичное тестирование на солнце и в тени: 1 день.
• Доработка гистерезиса и порогов: 0.5–2 дня.

Резюме

Этот проект — практичный старт для понимания основ солнечных автономных систем: как заряжать аккумулятор, как использовать панель в качестве датчика, как защищать аккумулятор от глубокого разряда и как строить простую управляющую электронику на базе компараторов и Дарлингтон‑массивов. При правильном выборе компонентов и аккуратной сборке система обеспечивает надёжное и автономное уличное освещение.

Extras:

• Проверьте тип аккумулятора и скорректируйте пороги.
• Рассмотрите использование специализированных контроллеров заряда для продвинутых систем.

flowchart TD
  A[Солнечная панель] -->|Днём: напряжение высокое| B[Компаратор света]
  A -->|Днём: заряд| ACC[Аккумулятор]
  ACC --> C[Блок защиты]
  B -->|Сигнал 'днём'| D[Отключить лампу]
  B -->|Сигнал 'ночь'| E[Включить лампу]
  C -->|Напряжение OK| E
  C -->|Напряжение низкое| D
  E -->|Ток| L[LED‑лампа]
