Как измерять ток цифровым мультиметром

Кратко: в этой статье — простое объяснение тока с водяной аналогией, пошаговые инструкции по измерению постоянного и переменного тока цифровым мультиметром, использование клещей-амперметра и USB-амперметра, подробные рекомендации по безопасности, чек-листы и методология для хоббиста и техника.

Понимание тока простыми словами

Электрический ток удобно объяснить через аналогию с системой водоснабжения: вода из насоса поднимается в верхний резервуар, затем возвращается обратно по трубам. В электрической цепи вместо воды движутся электроны. Остальные элементы схемы — батареи, резисторы, двигатели — соответствуют насосам, клапанам и трудам в водяной модели.

• Положительный вывод источника (например, батареи) похож на верх резервуара; отрицательный вывод — на уровень земли.
• Разность потенциалов между выводами называется напряжением и измеряется в вольтах (В).
• Напряжение «толкает» электроны, создавая ток, который измеряется в амперах (А).

Важно: напряжение измеряют между точками (параллельно), ток — внутри цепи (последовательно). Для измерения тока используют амперметр, который встроен в мультиметр.

Особенности мультиметра: дисплей, селектор и порты

Цифровой мультиметр обычно имеет ЖК-дисплей, поворотный селектор режимов и несколько портов для щупов. Энергия для работы часто поступает от 9‑В батарейки.

Стандартные обозначения портов:

• COM — общий (чёрный щуп), подключается к «земле» цепи.
• mA — вход для измерения малых токов (миллиамперы).
• 10A — вход для измерения больших токов (амперы).

Совет: если ожидаемый ток неизвестен — всегда начинайте с безопасного порта и высокого предела на селекторе, затем переходите к более точному режиму.

На многих мультиметрах у входа 10A есть пометка вида “UNFUSED 10A MAX For 10 SECONDS MAX”. Это означает, что при протекании тока порядка 10 А прибор выдержит это лишь короткое время (обычно секунды), после чего внутри кабели или предохранитель могут перегреться.

Важно: выясните, какой порт и предельный режим у вашего мультиметра, прежде чем подключать его в серию.

Подготовка к измерению: оценка и безопасность

Перед любым измерением тока нужно:

• Оценить примерный ток нагрузки. Это необходимо, чтобы подключить щуп в правильный порт (mA или 10A).
• Отключить питание и собрать представление о схеме: где будет разрыв для включения мультиметра последовательно.
• Надеть средства индивидуальной защиты при работе с сетью высокого напряжения.

Простейший расчёт тока по мощности и напряжению:

• Формула: I = P / U (ток = мощность / напряжение).

Пример: если у двигателя 5 В и P = 0.5 Вт, то I = 0.5 / 5 = 0.1 А = 100 мА.

Важно: всегда делайте расчёт в единицах СИ, затем преобразуйте (A → mA = A × 1000).

Пошаговая инструкция: измерение тока постоянного тока

Ниже — подробная последовательность действий для безопасного и правильного измерения DC тока мультиметром.

1. Оцените ожидаемый ток (см. раздел выше). Если нет данных — выбирайте на селекторе самый высокий диапазон.
2. Выключите питание и разомкните цепь в том месте, где собираетесь измерять ток: амперметр включается последовательно.
3. Подключите чёрный щуп к COM.
4. Подключите красный щуп в порт mA или 10A в зависимости от оценки.
5. Установите селектор на соответствующий диапазон (например, 200 mA или 10 A).
6. Замкните цепь через мультиметр: один щуп к одной стороне разрыва, второй — к другой стороне.
7. Включите питание и считайте показания. Следите за перегревом и не превышайте время для входа 10A.
8. Отключите питание перед перестановкой щупов или сменой диапазона.

Важно: никогда не подключайте мультиметр поперёк источника питания в режиме измерения тока — это приведёт к короткому замыканию и риску возгорания.

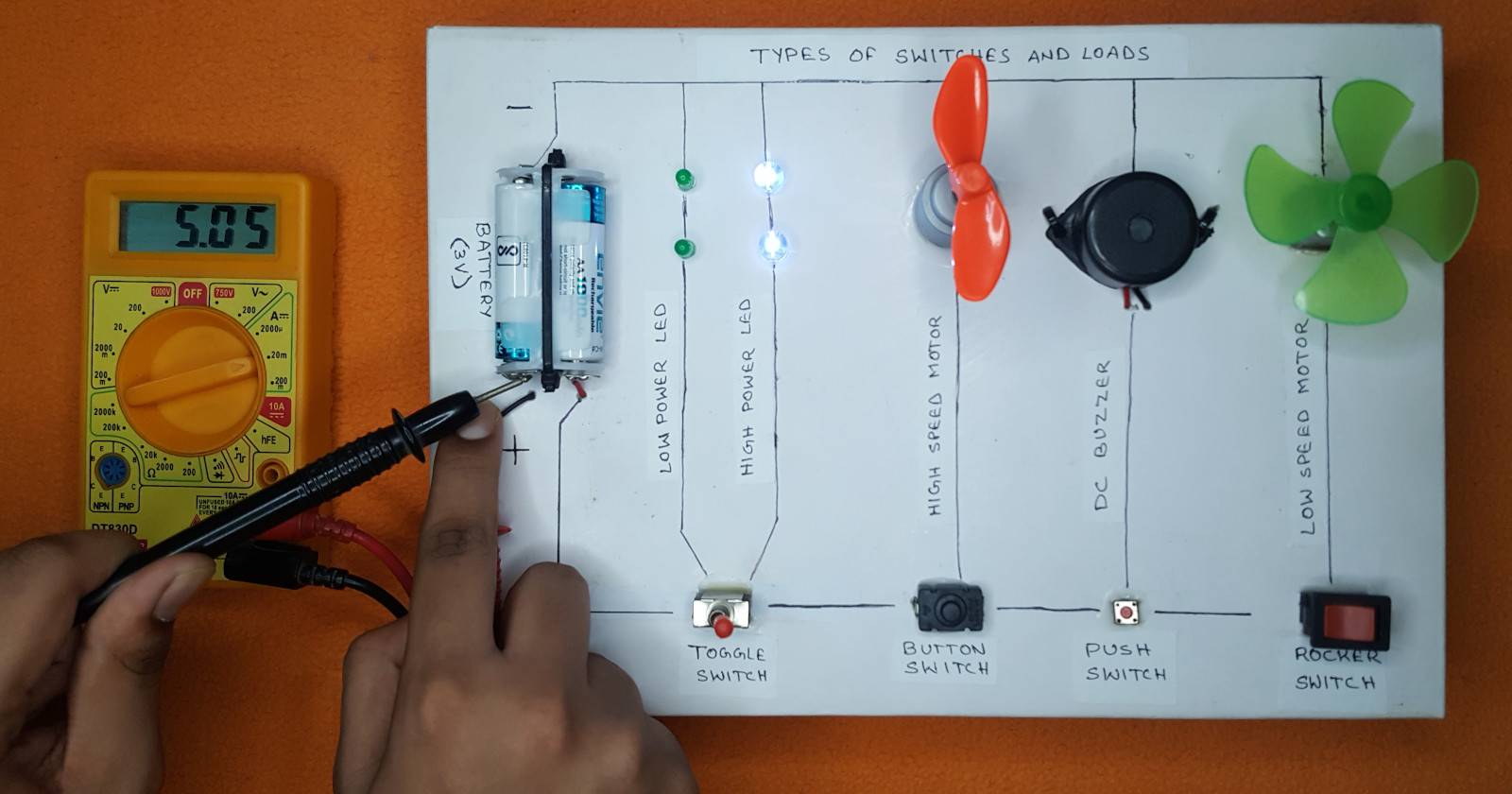

Практический пример: тестовая плата с батарейным блоком

В тестовой сборке используются: батарейный блок, две светодиодные лампы, зуммер, низкооборотный мотор и высокооборотный мотор. С помощью переключателей каждый компонент подключается по очереди, а мультиметр — в серию у батареи для замера суммарного или индивидуального тока.

Для удобства щупы подсоединяют близко к батарее: чёрный щуп к отрицательному выводу батареи, красный к другому проводу, чтобы при включении любого переключателя ток проходил через мультиметр.

Примеры зафиксированных значений

• Два ярких светодиода: 7.43 мА.

• Зуммер: 2.04 мА.

• Низкооборотный мотор: 0.37 А (370 мА). Для такого тока был использован порт 10A и соответствующий диапазон на селекторе.

• Высокооборотный мотор: 0.53 А (530 мА).

Примечание: моторы обычно имеют большой пусковой ток (inrush current), поэтому при измерении запускайте мотор и следите за пиковыми показаниями; они могут кратковременно превышать номинал.

Измерение переменного тока и крупные бытовые приборы

Переменный ток широко применяется в бытовых электросетях. Многие мультиметры не имеют функции измерения переменного тока в амперах; в таких случаях используют клещи-амперметр.

Клещи измеряют ток по магнитному полю вокруг проводника и не требуют разрыва цепи: просто зажмите один проводник в захват клещей и считайте показание.

Важно: клещи нужно зажимать только вокруг одного проводника (фаза или ноль), а не всего кабеля вместе — иначе показание будет близко к нулю, так как суммарные векторы полей компенсируются.

Измерять ток в сети высокого напряжения (120–230 В в зависимости от региона) мультиметром вручную очень опасно. Для сетевых приборов предпочтительнее использовать:

• Клещи-амперметр; или
• блоки-переходники/встраиваемые ваттметры для розетки (wall meter), которые включаются между розеткой и прибором.

USB-амперметры и измерение 5-вольтовых гаджетов

Многие устройства питаются через 5 В USB. Для контроля тока и напряжения удобнее использовать специализированный USB-амперметр. Он вставляется последовательно в USB-линию и показывает значения тока и напряжения.

Преимущества USB-метра:

• Не требует разрезания кабеля — достаточно вставить в линию.
• Позволяет быстро проверить зарядные адаптеры и кабели.
• Часто показывает пиковую и среднюю нагрузку, полезно для диагностики.

Пример риска: при покупке несертифицированного зарядного адаптера лучше сначала проверить его на USB-амперметре: в худшем случае выйдет из строя недорогой индикатор, а не дорогое устройство.

USB-метр полезен также для проверки портов компьютера и внешних накопителей на достаточную отдачу тока.

USB-амперметр можно использовать для непрерывного мониторинга: если заряд устройства падает до низкой величины тока, зарядка завершена.

Также полезно для одноплатных компьютеров (SBC), таких как Raspberry Pi: нестабильное питание ухудшает работу, а USB-метр поможет обнаружить падение напряжения и недостаток тока.

Методы и эвристики измерений

Полезные практики, которые ускоряют и обезопасивают работу:

• Начинайте с максимального диапазона и переходите к более тонким предельным значениям для точности.
• Оцените нагрузку по документации или по мощности: I = P/U.
• Для измерения пускового тока используйте осциллограф или режим пик/запись на новом мультиметре; стандартный мультиметр может пропустить короткий пик.
• При измерении цепей с большой индуктивностью или ёмкостью рассчитывайте возможные колебания и пиковые напряжения.
• Используйте предохранители или вставные резисторы для защиты мультиметра при экспериментальных схемах.

Быстрый алгоритм решения: какой инструмент выбрать

flowchart TD
  A[Нужно измерить ток?] --> B{Это низковольтная DC-цепь?}
  B -- Да --> C[Используйте мультиметр, включённый последовательно]
  B -- Нет --> D{Это сетевой AC или высокая мощность?}
  D -- Да --> E[Используйте клещи-амперметр или розеточный ваттметр]
  D -- Нет --> C
  C --> F[Начните с высокого диапазона, затем уточните]
  E --> G[Зажмите отдельный проводник, не весь кабель]

Чек-лист по безопасности

• Отключите питание перед подключением мультиметра в серию.
• Подключайте щупы в порты только при выключенном мультиметре.
• Не используйте порт 10A длительное время; соблюдайте рекомендованное время работы.
• Работайте в сухих условиях и на изолирующей поверхности.
• Используйте инструменты с не повреждённой изоляцией.
• При измерении сетевого тока используйте клещи или специализированные приборы.
• Избегайте одновременной работы на открытых контактах под напряжением.
• Храните мультиметр и щупы вне досягаемости детей.

Типичные ошибки и как их избежать

• Ошибка: подключение мультиметра параллельно источнику при режиме измерения тока. Последствие: короткое замыкание. Решение: всегда замыкать цепь через мультиметр последовательно.
• Ошибка: использование порта mA при токах выше его предела. Последствие: перегорание предохранителя или повреждение входа. Решение: начинать с порта 10A (если предполагается >200–300 мА) и снизить диапазон позже.
• Ошибка: измерение сетевого тока мультиметром вместо клещей. Последствие: риск поражения электричеством. Решение: используйте клещи или розеточный счётчик.

Playbook: стандартная операционная процедура для измерения тока

1. Оценка: посмотрите спецификации нагрузки (P, U) и вычислите приблизительный ток.
2. Подготовка: выключите питание, подготовьте мультиметр, наденьте СИЗ.
3. Подключение: чёрный щуп в COM, красный в нужный порт; расстояние щупов — безопасное.
4. Установка: селектор на максимальный диапазон для ожидаемого тока.
5. Замыкание: включите питание, наблюдайте показание, фиксируйте максимум и стабильное значение.
6. Отключение: выключите питание, извлеките щупы, верните прибор в исходное состояние.
7. Анализ: сравните полученные значения со спецификацией и поведением устройства.

Критерии приёмки

Измерение считается корректным, если соблюдены все условия:

• Измерение выполнено последовательно в цепи, без коротких замыканий.
• Использовался правильный порт и диапазон мультиметра.
• Показание стабильно (или пиковое значение зарегистрировано при пусковых нагрузках) и объяснимо с точки зрения нагрузки.
• Нет признаков теплового или электрического повреждения измерительных приборов.

Отладка и диагностика неисправностей

Если показания неожиданные:

• Проверьте соединения и целостность проводов.
• Убедитесь, что мультиметр исправен: измерьте известное сопротивление или используйте второй прибор.
• Подумайте о пусковых токах и пульсациях; используйте осциллограф для детального анализа.
• Сопоставьте измерение с расчётом по мощности.

Краткая методология для разных ролей

• Хоббист: работать на низких напряжениях, начинать с 200 mA и только потом переходить к 10A; использовать USB-метр для питания гаджетов.
• Электронщик: измерять в точках схемы, использовать шунты и осциллограф для импульсных токов.
• Электрик по сетям: применять клещи-амперметр, следить за балансом фаз и правильной изоляцией.

Блок с ключевыми числами

• Примеры измерений: светодиоды ~7.4 мА, зуммер ~2.0 мА, моторы 0.37–0.53 А.
• Клещи-амперметры могут измерять токи до 1000 А (в зависимости от модели).
• Вход 10A на большинстве мультиметров рассчитан на кратковременную работу (обычно несколько секунд).

Глоссарий 1 строкой

• Ток (I): скорость движения зарядов, измеряется в амперах (A).
• Напряжение (U): разность потенциалов, «давление», измеряется в вольтах (V).
• Мультиметр: прибор для измерения напряжения, тока и сопротивления.
• Клещи-амперметр: прибор для безразрывного измерения тока по магнитному полю вокруг проводника.

Заключение

Измерение тока — базовый, но ключевой навык при работе с электроникой. Простые правила безопасности, предварительная оценка тока и выбор подходящего инструмента (мультиметр, клещи или USB-метр) снижают риск повреждений и ускоряют диагностику. Освоив приведённые пошаговые процедуры, чек-листы и методики, вы сможете безопасно и точно измерять ток в большинстве практических случаев.

Важно: если вы сомневаетесь в безопасности работы с сетью высокого напряжения, обращайтесь к квалифицированным электрикам.

Краткое резюме

• Оцените ток по P/U, начните с высокого диапазона и переходите к точному.
• Мультиметр всегда подключается последовательно при измерении тока.
• Для сетевого AC используйте клещи или стационарные измерители.
• USB-метры удобны для 5 В гаджетов и непрерывного мониторинга.
