Network Load Balancer в AWS — как создать и настроить

Кратко о Network Load Balancer

Network Load Balancer — это компонент сервиса EC2 в AWS, работающий на транспортном уровне (четвёртый уровень модели OSI). Он открывает TCP-подключение к целевому ресурсу на порту, указанном в конфигурации слушателя (listener). NLB поддерживает статические IP-адреса, позволяет регистрировать цели по IP (то есть добавлять ресурсы за пределами VPC), масштабируется для очень высоких нагрузок и иногда называется TCP Load Balancer.

Важно: если целевые инстансы помечены как unhealthy (нездоровые), NLB прекращает маршрутизацию к ним и отправляет трафик только на здоровые цели, как в той же, так и в других зонах доступности.

Зачем использовать NLB — преимущества и ограничения

Преимущества:

• Низкая задержка и высокая пропускная способность для TCP-трафика.
• Поддержка статических IP и регистрации по IP-адресу.
• Простая маршрутизация на уровне четвертого слоя (без вмешательства в HTTP/HTTPS).
• Подходит для нестандартных TCP-протоколов и протоколов с длительными соединениями.

Ограничения и когда NLB не подходит:

• NLB не работает с правилами уровня HTTP (Host-based routing, path-based routing) — если вам нужны маршруты по URL или продвинутая обработка HTTP, выбирайте Application Load Balancer (ALB).
• Для простых веб-приложений с необходимостью SSL-termination и WAF чаще удобнее ALB или интеграция с CloudFront.
• Если требуется балансировка UDP/QUIC — проверяйте поддержку протоколов и режимов в текущем регионе.

Альтернативные подходы и когда их использовать

• Application Load Balancer (ALB): нужен для HTTP/HTTPS, host/path routing, WebSocket, интеграции с WAF.
• Classic Load Balancer (CLB): устаревший вариант, подходит только для старых сценариев совместимости.
• Network Load Balancer + TLS termination на целевых инстансах: если требуется L4 с шифрованием end-to-end.

Предварительные требования

1. Аккаунт AWS. Если его нет — создайте на aws.amazon.com.
2. Один или несколько EC2-инстансов с работающим Apache (или другим TCP-сервисом).
3. Правильные Security Group и правила сетевого маршрутизации, позволяющие трафику от NLB доходить до инстансов (обычно входящий трафик на порт 80/443 или на ваш порт приложения).

Что мы сделаем

1. Войдём в AWS Management Console.
2. Создадим Network Load Balancer.
3. Зарегистрируем EC2-инстансы (или IP-адреса) как цели.
4. Дождёмся статуса healthy и проверим работу приложения через DNS балансировщика.

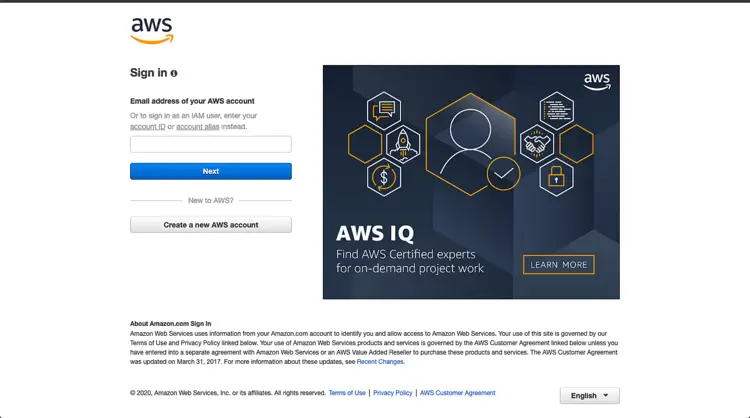

Шаг 1 — Вход в AWS

Нажмите в консоли входа AWS и введите свои учётные данные. После успешного входа вы увидите консоль с перечнем сервисов.

Шаг 2 — Откройте консоль EC2 и раздел Load Balancers

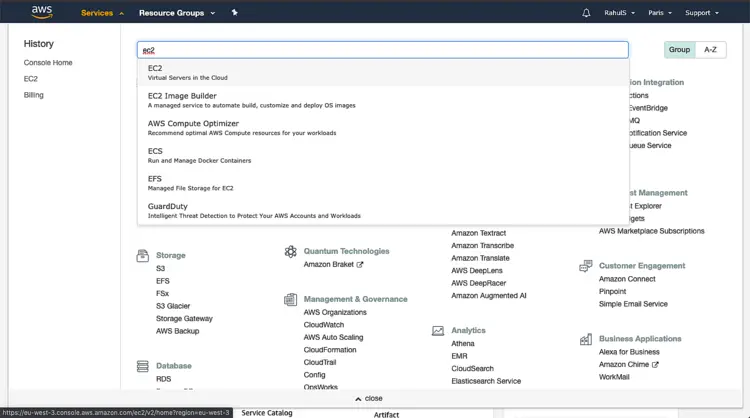

В верхнем меню Services найдите «ec2» и перейдите в сервис EC2.

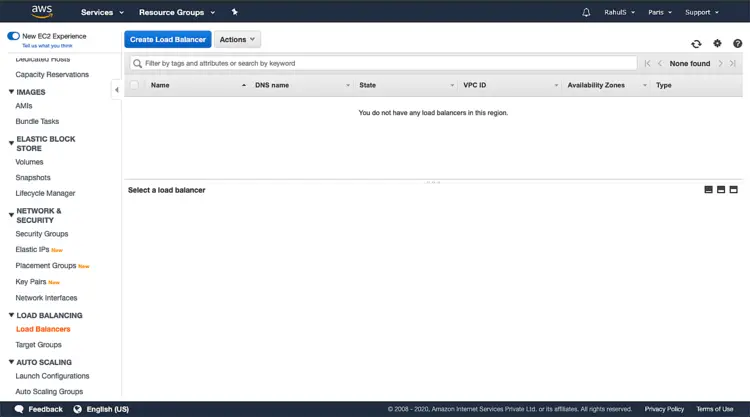

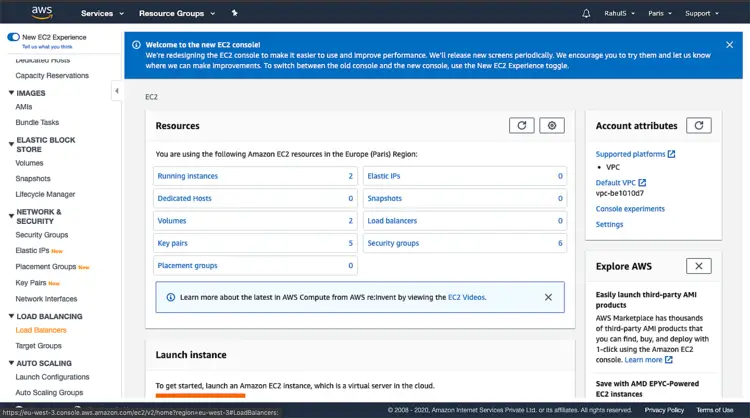

На дашборде EC2 найдите в боковой панели раздел “Load Balancers” и откройте его.

Нажмите кнопку «Create Load Balancer», чтобы начать создание нового балансировщика.

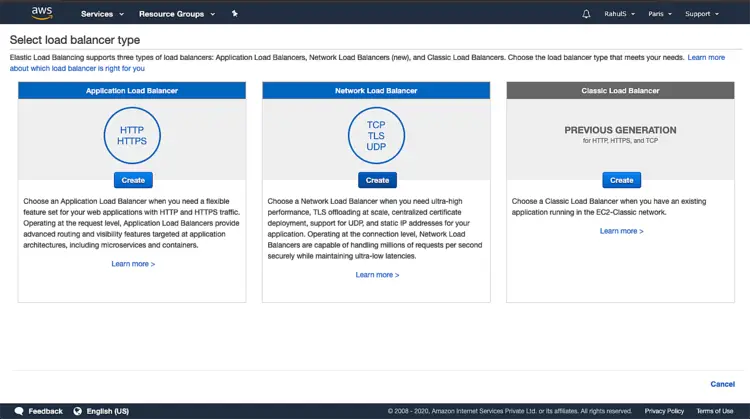

Выберите тип “Network Load Balancer” и нажмите «Create».

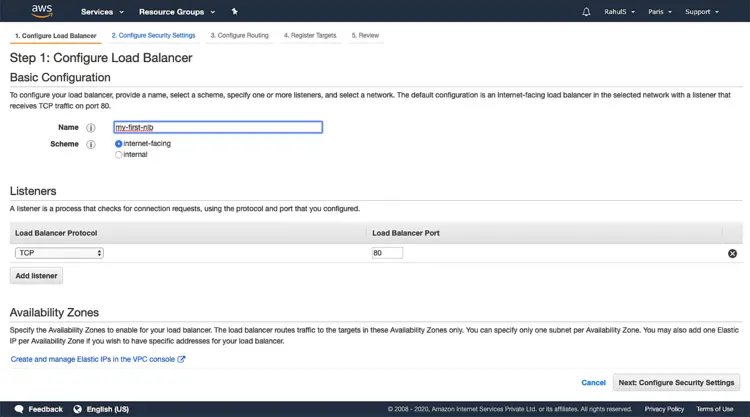

Шаг 3 — Конфигурация Network Load Balancer

1. Дайте уникальное имя балансировщику.
2. Выберите схему: “internet-facing” для внешнего доступа из интернета или “internal” для доступа только внутри VPC. Если нужно принять трафик из интернета — выберите internet-facing.

Выберите не менее двух зон доступности (Availability Zones) для отказоустойчивости. В демонстрации выбранны три зоны.

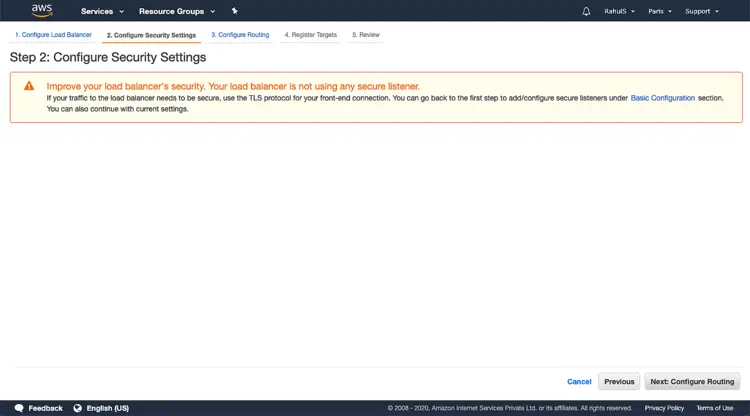

Если вы не используете TLS для тестовой среды, консоль может показать предупреждение. Для production всегда настраивайте TLS.

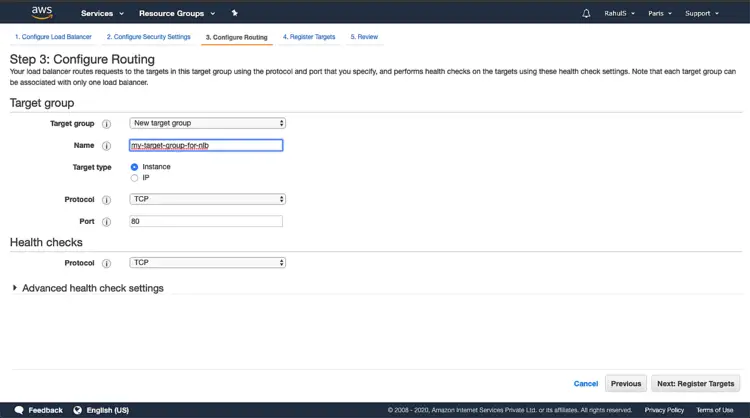

Шаг 4 — Маршрутизация и группа целей (Target Group)

1. Создайте новую Target Group. Укажите уникальное имя группы в регионе.
2. Выберите тип цели: Instance (регистрация по инстансу) или IP (регистрация по IP-адресу). При выборе IP можно подключать ресурсы за пределами VPC.
3. Оставьте порт и протокол (TCP) или укажите свой порт приложения.

Шаг 5 — Регистрация целей

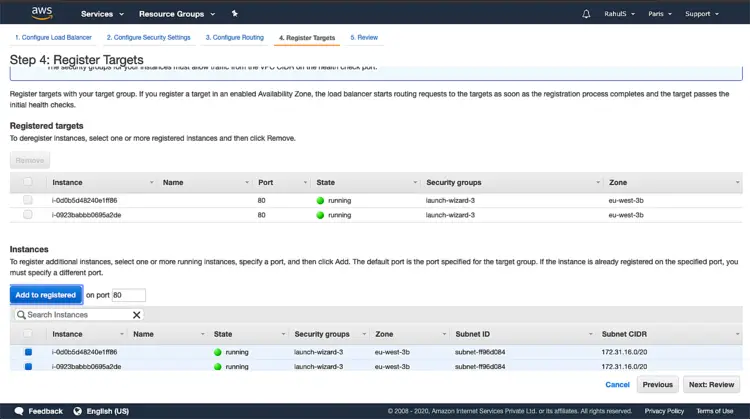

Выберите EC2-инстансы, на которых работает Apache, и нажмите «Add to registered».

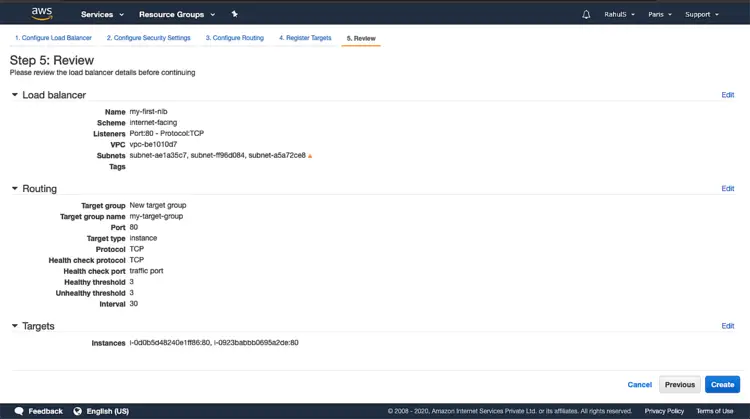

Затем нажмите “Review” и “Create” для завершения настройки.

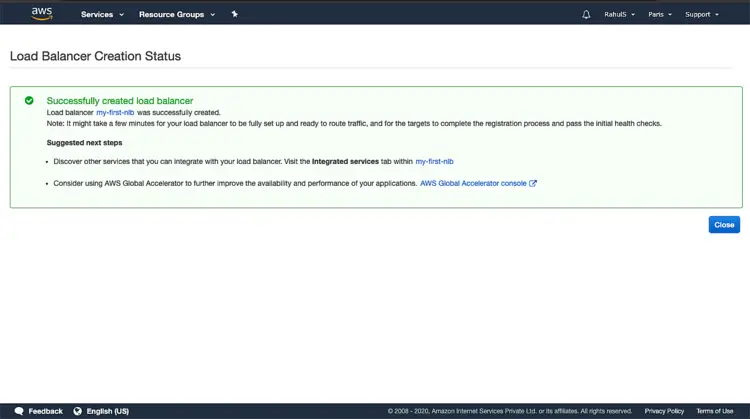

Если создание прошло успешно, закройте окно и вернитесь в список балансировщиков.

Шаг 6 — Проверка статуса и доступ по DNS

Дождитесь, пока состояние балансировщика станет “active”. Откройте Target Group и проверьте, что цели имеют статус Healthy — на это может потребоваться несколько секунд или минут.

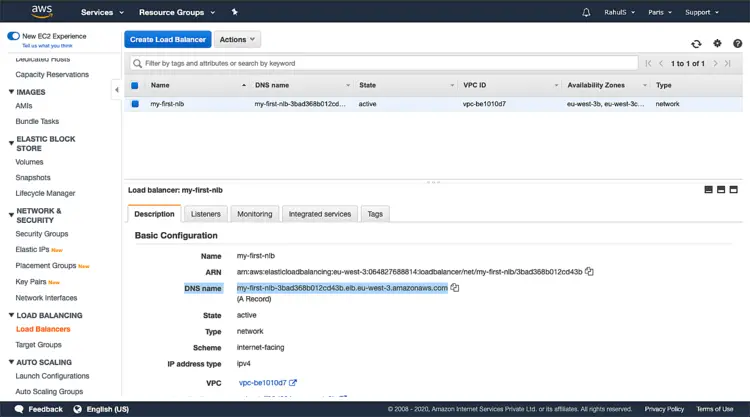

Скопируйте DNS-имя балансировщика из вкладки “Description” и вставьте в браузер для теста.

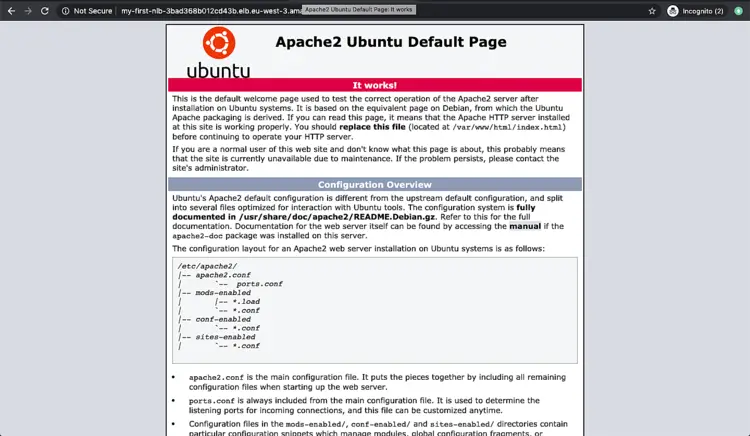

Если всё настроено верно, ваше Apache-приложение отобразится через Network Load Balancer.

Контрольный список перед развертыванием в продакшн

• Настроены Security Group: входящий трафик с NLB до инстансов разрешён на нужный порт.
• Health checks настроены корректно (путь, порт, интервал, таймаут).
• Выбрана схема (internet-facing vs internal) согласно требованиям безопасности.
• Установлены логи и мониторинг (CloudWatch Metrics, Access Logs при необходимости).
• TLS/шифрование организовано (либо на NLB с TLS passthrough, либо на целевых инстансах).
• Резервирование по зонам доступности выполнено.

Критерии приёмки

• DNS балансировщика возвращает страницу приложения в браузере.
• Все зарегистрированные цели находятся в состоянии Healthy согласно настройкам Health Check.
• Метрики CloudWatch показывают ожидаемую нагрузку и отсутствие ошибок соединения.
• Для production: TLS подключение установлено и сертификаты валидны.

План действий при проблемах (Runbook)

1. Проверить статус Target Group: есть ли Healthy цели.
2. Если все цели Unhealthy — проверить настройки Health Check (порт, путь, интервал, таймаут).
3. Проверить Security Group и Network ACL, разрешены ли входящие соединения от NLB.
4. Пингуйте/подключайтесь напрямую к инстансам на целевой порт (например, curl на порт 80) из внутри VPC.
5. Просмотрите логи Apache на инстансах и системные логи для ошибок привязки порта.
6. Проверить, не превышен ли лимит подключений или нет проблем с ресурсами инстансов.
7. При необходимости заменить цель на другой инстанс и проверить, восстанавливается ли traffic.

Советы по безопасности и соответствию

• В production всегда используйте TLS. При необходимости Termination SSL можно оставить на инстансах или организовать TLS passthrough.
• Контролируйте доступ к консоли AWS и включайте многфакторную аутентификацию (MFA) для администраторов.
• В случае обработки персональных данных убедитесь, что логирование и хранение данных соответствуют требованиям конфиденциальности и локальным законам.

Тестовые сценарии и критерии приёмки

• Простая проверка: запрос по DNS возвращает HTTP 200 с ожидаемым содержимым.
• Failover: выключить один инстанс — трафик должен направиться на оставшиеся здоровые инстансы без заметного прерывания.
• Масштабируемость: отправить нагрузочный трафик и проверить, что NLB не теряет подключений (проверяется на тестовой среде).

Роли и обязанности

Администратор сети:

• Проверяет Security Group, Subnet и NACL.
• Контролирует статические IP (если используются).

DevOps-инженер:

• Создаёт Target Group, настраивает Health Checks.
• Регистрирует инстансы/IP.

Разработчик/QA:

• Тестирует приложение через DNS балансировщика.
• Проводит тесты отказоустойчивости и производительности.

Короткое резюме

Network Load Balancer — инструмент для высокопроизводительной TCP-балансировки на уровне L4. Он прост в настройке, поддерживает регистрацию по IP и статические IP, а также подходит для сценариев с длительными соединениями или нестандартными TCP-протоколами. Для веб-специфичных задач с обработкой HTTP/HTTPS лучше рассмотреть Application Load Balancer. Следуйте контрольному списку и runbook для корректного развёртывания в production.

Ключевые ссылки и примечания

• Для детальной документации AWS по Network Load Balancer используйте официальную документацию в консоли AWS или на aws.amazon.com.
