Как выбрать вентиляторы корпуса для ПК

Custom PC with case fans.

Подпись: Сборка пользовательского ПК с несколькими вентиляторами корпуса для управления потоком воздуха

Ваш процессор и видеокарта обычно идут с собственными вентиляторами, но они не станут эффективными, если температура внутри корпуса опасно высока. Именно поэтому необходимы вентиляторы корпуса.

Современные корпуса часто поставляются только с одним заводским вентилятором. Это не обязательно вопрос экономии со стороны производителя, а скорее оставление выбора конфигурации вентиляции на усмотрение сборщика. Правильная расстановка вентиляторов и выбор их характеристик критичны для стабильной работы, максимальной производительности и долголетия компонентов. В этой статье подробно объясним, как выбрать вентиляторы корпуса, какие характеристики важны и как построить эффективный воздухообмен.

Почему одного вентилятора недостаточно

Короткий ответ таков: один вентилятор едва ли справится с рассеиванием тепла при реальных нагрузках. Разные сборки имеют разные компоненты и компоновку: мощные видеокарты, массивные радиаторы СВО, плотная укладка кабелей — всё это меняет требования к циркуляции воздуха.

Производительность современных CPU и GPU прямо зависит от того, сколько ватт они могут стабильно рассеивать. Большая часть электрической энергии уходит в тепло. Если это тепло не удалять, процессор и видеокарта будут снижать частоты для предотвращения перегрева — это называется троттлинг. Простая логика: больше теплового запасa (thermal headroom) = более высокие турбочастоты и стабильность поведения в длительных нагрузках.

Система с одним вентилятором по сути похожа на духовку: воздух внутри быстро нагревается, и горячие потоки остаются в корпусе. Поэтому важно планировать постоянный, направленный поток воздуха: от точек притока к точкам вытяжки.

Важно: вентиляторы сами по себе не создают «магии». Они лишь средство перемещения воздуха. Чтобы это работало, нужны корректная конфигурация, фильтрация и баланс давления.

Как работает вентилятор корпуса

Знание конструкции обычного вентилятора упрощает понимание спецификаций и выбор. Существуют две основных конструкции вентиляторов: осевые (axial) и центробежные (centrifugal). Осевые вентиляторы всасывают и выдувают воздух вдоль оси вращения лопастей, центробежные выбрасывают воздух перпендикулярно оси.

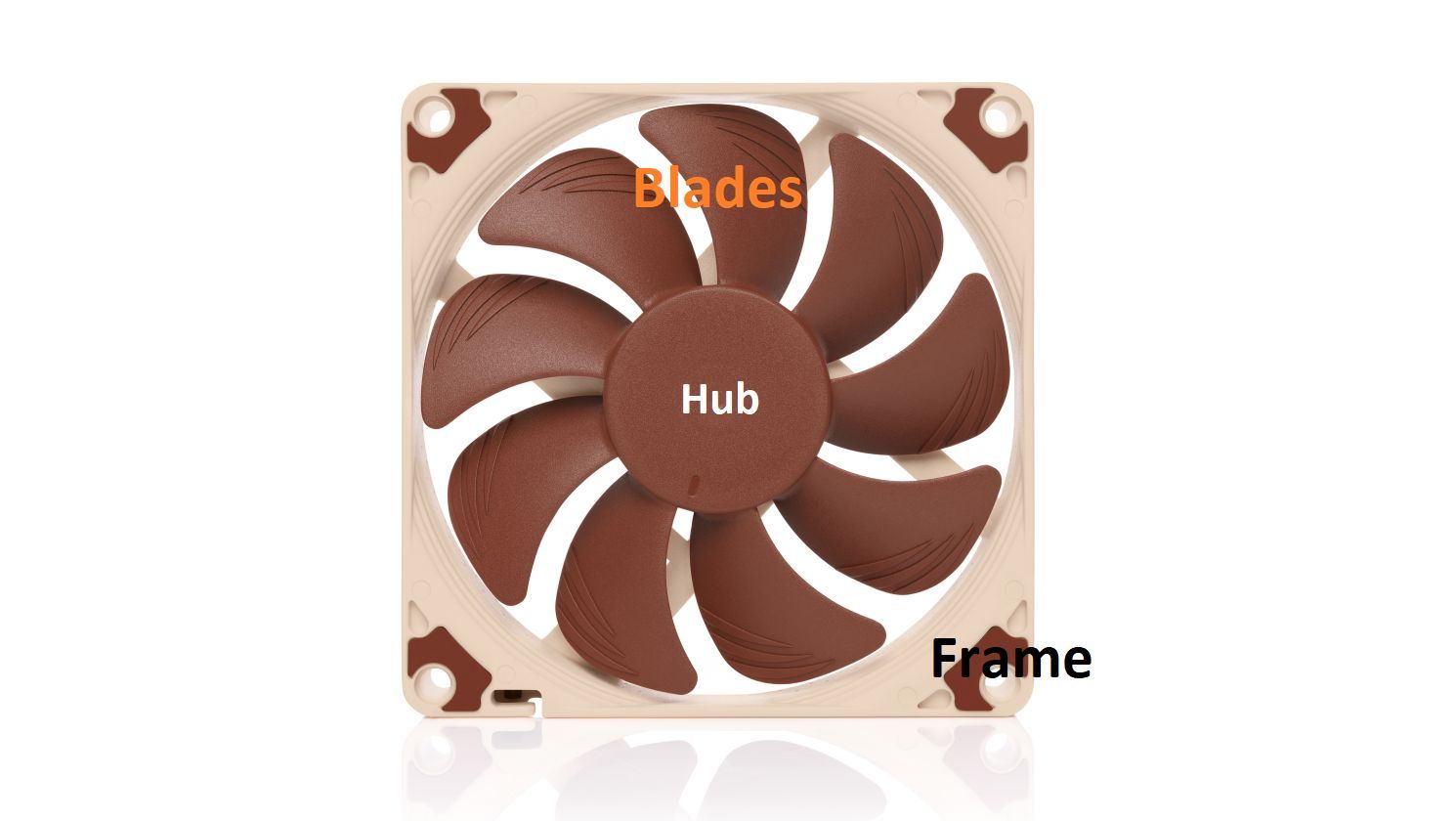

Fan component diagram.

Подпись: Схема компонентов осевого вентилятора корпуса

В настольных ПК используются в основном осевые вентиляторы. Типичный осевой вентилятор состоит из трёх основных частей: ступицы, лопастей и рамки. Лопасти и рамка обычно изготовлены из пластика, а в ступице размещён мотор, подшипники и электроника. Мотор вращает лопасти, создавая поток воздуха. Объём и напор потока зависят от скорости вращения, формы лопастей и сопротивления пути воздуха.

Для сборщика важно понимать, что именно в ступице и конструкции лопастей определяет цену: более сложные подшипники, электронная развязка и оптимизированная аэродинамика стоят дороже, но дают лучший срок службы и тише работают.

Пять ключевых характеристик вентилятора корпуса

Ниже — подробное объяснение параметров, на которые нужно обращать внимание при выборе вентилятора.

1. Воздушный поток и статическое давление

Производительность вентилятора оценивается двумя взаимосвязанными, но различными характеристиками: воздушным потоком и статическим давлением.

Воздушный поток обычно выражают в кубических футах в минуту (CFM). Это объём воздуха, который вентилятор перемещает за единицу времени. Более высокий поток полезен при свободном пути воздуха, например при вытяжке горячего воздуха из корпуса через сетчатую панель.
Статическое давление измеряет способность вентилятора преодолевать сопротивление на своём пути, обычно в Паскалях (Pa) или в миллиметрах водяного столба (mm H2O). Вентиляторы с высокой статикой нужны, когда воздух должен пройти через препятствие: радиатор СВО, радиатор процессорного кулера с плотным оребрением либо плотную переднюю панель корпуса.

Иллюстрация: вентилятор с высоким CFM великолепно тянет воздух в открытом пространстве, но при попытке продуть плотный радиатор он теряет эффективность. Напротив, вентилятор с оптимизацией по статическому давлению будет эффективнее проталкивать поток через радиатор, даже если номинальный CFM ниже.

Практическая рекомендация: для вытяжки корпуса и мест без препятствий выбирайте вентиляторы, оптимизированные по потоку. Для установки перед радиаторами и плотными решётками — вентиляторы с высокой статикой.

2. Размер вентилятора

Размер вентилятора обычно указывают в миллиметрах и соответствует длине рамки или диаметру лопастей (например, 120 мм, 140 мм, 200 мм). Размер влияет на объём перемещаемого воздуха и акустику.

Бóльшие вентиляторы имеют большую поверхность лопастей и при тех же оборотах могут перемещать больше воздуха. Однако из-за большего сопротивления и массы их делают вращающимися медленнее. В статье-источнике указано: 200 мм вентилятор часто работает максимум на 800 RPM и может давать тот же объём воздуха, что и 120 мм вентилятор при 2000 RPM. Эти ориентиры полезны для понимания компромисса между скоростью и шумом.

Вывод: если цель — тихая система, большие низкооборотные вентиляторы предпочтительнее. Если корпус ограничен пространством, приходится использовать 120 мм или 92 мм модели.

3. Толщина вентилятора

Толщина указывается вторым числом рядом с размером, например 120x25 мм. В настольных ПК типичная толщина варьируется от 10 мм до 40 мм. Более толстые вентиляторы могут иметь лопасти с большим углом захвата и глубже рамку, что повышает объём и статическое давление. Это удобно на радиаторах или для улучшения общей производительности при том же размере.

При выборе учитывайте совместимость с местом установки: радиаторы СВО, посадочные места под вентиляторы и места вокруг процессорного кулера имеют ограниченную толщину.

4. Тип подшипников

Подшипники определяют срок службы, поведение при разных ориентациях и уровень шума.

Sleeve bearing (втулочные). Дешёвые и тихие в начале эксплуатации, но склонны к ускоренному износу и шуму с течением времени. Обычно рекомендуется избегать их в горизонтальной установке (вверх/вниз) из-за ускоренного износа.
Double ball bearing (двухшариковые). Более надёжные, поддерживают любую ориентацию, служат дольше, но могут быть немного громче.
Fluid dynamic bearing (FDB) или гидродинамические. Комбинируют длительный срок службы и низкий уровень шума благодаря особым канальцам для смазки. Обычно дороже, но считаются лучшим вариантом для длительной службы.
Гибридные и магнитные решения. Магнитоопорные и фирменные гибриды (например, maglev) снижают трение и шум с помощью магнитной стабилизации. Они часто позиционируются как премиум и обеспечивают долгий срок службы и низкий шум.

Выбор: для систем долгосрочной эксплуатации с требованием к тихой работе — искать FDB или магнитные подшипники.

5. Управление скоростью: PWM и управление напряжением

Управление скоростью критично для баланса между охлаждением и шумом.

Трёхпиновые вентиляторы имеют питание, землю и сигнал тахометра. Скорость регулируется понижением напряжения. На низких напряжениях эффективность снижается, и некоторые вентиляторы работают нестабильно.
Четырёхпиновые вентиляторы добавляют PWM-сигнал, при котором напряжение остаётся постоянным, а скорость меняется за счёт быстрого включения/выключения двигателя с высокой частотой. Это обеспечивает более точную и тихую работу на низких скоростях.

Материнские платы и контроллеры часто позволяют настраивать профили вентиляторов: кривые по температуре, пороги и минимальные обороты. Для гибкой автоматизации выбирайте PWM-вентиляторы и плата/контроллер с поддержкой 4-контактного управления.

Дополнительно: следите за типом разъёма и допустимой нагрузкой. Некоторые вентиляторы потребляют больше энергии и требуют отдельного питания от SATA/ Molex или через хабы с собственным питанием.

Оптимальная ориентация вентиляторов внутри корпуса

Правило простое: направьте поток воздуха так, чтобы он проходил через корпус от точки притока к точке вытяжки. Направление может быть любым, главное — согласованность и отсутствие конфликтующих потоков.

Подпись: Пример схемы направленного воздушного потока через корпус

Несколько практических замечаний:

Направляйте приточные вентиляторы на компоненты, которые требуют охлаждения: видеокарту, радиаторы СВО, отсек процессорного кулера.
Вентиляторы, работающие навстречу друг другу (например, два притока с противоположных концов корпуса), создают турбулентность и могут задерживать горячие завихрения воздуха. Это ухудшает эффективность охлаждения.
Если воздух движется вертикально (снизу вверх), учитывайте естественную конвекцию: горячий воздух поднимается, поэтому верхняя вытяжка естественна и эффективна.
Используйте вентиляторы с высоким статическим давлением для обдува радиаторов и плотных панелей корпуса, а для общей приточной сетки подойдут модели с оптимизацией по пропускной способности воздуха.

Оптимизация давления воздуха: положительное и отрицательное давление

Рекомендуется иметь минимум три вентилятора в большинстве сборок: комбинация из нескольких приточных и вытяжных вентиляторов обеспечивает стабильный поток. Соотношение притока и вытяжки определяет внутреннее давление корпуса.

Положительное давление: больше приточных вентиляторов, чем вытяжных. Избыточный воздух выталкивается через щели и стыки корпуса. Плюсы: меньше поступает пыли, так как воздух выходит наружу через неплотности, а пыль фильтруется через входные фильтры.
Отрицательное давление: больше вытяжных вентиляторов. Это усиливает приток воздуха через любые отверстия, включая незапланированные, что может привести к увеличению пыли, но эффективно для быстрого вывода тепла, особенно если корпус плохо вентилируется.

Практика: лучше стремиться к нейтральному или слегка положительному давлению с небольшим перевесом в сторону притока. Это уменьшит накопление пыли и обеспечит контролируемый приток холодного воздуха через фильтры. Если корпус с тяжёлой фронтальной панелью или без сетки, используйте вентиляторы с высоким статическим давлением на притоке.

Важно: не стоит чрезмерно переусердствовать в любую сторону. Критично правильное направление потока и наличие фильтров на приточных точках.

Практическое руководство: шаги по выбору и установке вентиляторов

Следуйте этому мини-методическому порядку при выборе вентиляторов.

Оцените корпус и компоненты

Наличие радиаторов СВО, размер GPU, плотность кабельного пространства, места для вентиляторов (размеры и толщина).

Решите приоритеты

Тишина или максимальное охлаждение в пике? Небольшой шум в обмен на значительно более низкие температуры? Или баланс?

Выберите тип вентилятора для каждой точки

Приток через фронтальную панель: если панель решётчатая, можно взять вентиляторы с упором на поток; если панель плотная — выбирайте вентиляторы со статикой.
Вытяжка на задней и верхней панелях: вентиляторы с хорошим потоком и умеренной статикой.
Обдув радиатора СВО или воздушного кулера: статическое давление.

Проверьте управление скоростью

Предпочтение PWM и плата/контроллер с поддержкой 4-пиновых разъёмов.

Подумайте о подшипниках

Для длительных сборок лучше выбирать FDB или магнитные решения.

Учтите фильтрацию

Установите фильтры на всех приточных точках и регулярно чистите их.

Настройка и тестирование

Настройте кривые вентиляторов в BIOS или через фирменное ПО. Протестируйте в нагрузке, наблюдайте за температурой и уровнем шума.

Ролевые контрольные списки

Ниже — быстрые чек‑листы для распространённых сценариев сборки.

Builder (универсальный сборщик):

Оценить посадочные места под вентиляторы
Минимум три вентилятора: два притока, один вытяжка
Приточные фильтры
PWM-вентиляторы и настройка кривых

Игровой ПК (максимальная производительность):

Приоритет охлаждения GPU и CPU
Используйте статически оптимизированные вентиляторы перед радиаторами
Дополнительная вытяжка сверху и/или сзади
Мониторинг температур во время игр

Тихая система (малый шум):

Большие вентиляторы низких оборотов (140 мм, 200 мм)
FDB/магнитные подшипники
Жёсткий профиль PWM с низкими оборотами на простое

Компактный SFF ПК (мини-ITX):

Компромисс между размерами и статическим давлением
Приоритет статике для радиаторов и плотных шахт
Частые проверки температуры и регулировка кривых

Когда выбранные вентиляторы не помогут: примеры и альтернативы

Иногда вентиляторы не дают ожидаемого эффекта. Вот типичные случаи:

Плохая общая вентиляция корпуса. Если воздух не имеет свободного пути для выхода, никакие вентиляторы не будут эффективно охлаждать компоненты.
Неправильная компоновка кабелей, мешающая потоку. Кабели, закрывающие путь воздуха, снижают эффективность даже мощных вентиляторов.
Ограничения форм-фактора. В очень компактных корпусах физического места может быть недостаточно для эффективного воздухообмена.

Альтернативы и дополнительные подходы:

Улучшение корпуса: корпуса с сетчатой передней панелью и хорошими посадочными местами для вентиляторов дают лучший эффект, чем попытки улучшить поток в тесном корпусе.
СВО (AIO) или кастомная СВО: если в корпусе мало места для больших воздушных кулеров, замена на закрытую систему жидкостного охлаждения с радиатором, выведенным в зону хорошей вентиляции, может помочь.
Пассивные или полупассивные решения: для офисных или малонагруженных систем можно использовать радиаторы с низким уровнем оборотов или вообще без вентиляторов, но это применимо только к низкопотребляющим сборкам.

Тестирование, отладка и критерии приёмки

После установки вентиляторов важно проверить результат:

Инструменты мониторинга: BIOS/UEFI, фирменное ПО материнской платы, сторонние программы мониторинга температур и оборотов.
Тестирование в нагрузке: прогоните стресс-тесты для CPU и GPU и следите за стабильностью частот, температурами и уровнями шума.
Критерии приёмки:
- Температуры CPU и GPU стабильно ниже уровней троттлинга при ожидаемых нагрузках.
- Уровень шума в простое и в нагрузке соответствует требованиям пользователя.
- Нет горячих точек внутри корпуса: проверяйте разные зоны тепловизором или пальцами (осторожно).

Если при пиковых нагрузках компоненты начинают снижать частоты или нагреваются выше безопасных значений, пересмотрите схему притока/вытяжки, добавьте вентиляторы и устраните препятствия на пути воздуха.

Шпаргалка и рекомендации по моделям применения

Геймеры с мощным GPU: две фронтальные приточки (можно статические), одна задняя и одна верхняя вытяжка.
Видеоредакторы/рендеринг: большее количество вытяжных вентиляторов для отвода тёплого воздуха от корпуса, особенно при длительных нагрузках.
Тихие сборки: 140 мм или 200 мм низкооборотные вентиляторы с FDB/маглев подшипниками.
Малые корпуса: приоритезируйте вентиляторы со статическим давлением для радиаторов и аккуратную укладку кабелей.

Диаграмма-решение для выбора вентилятора

flowchart TD
  A[Оцените наличие радиатора перед посадкой вентилятора] --> B{Есть радиатор или плотная панель?}
  B -- Да --> C[Выберите вентилятор с высокой статикой]
  B -- Нет --> D[Выберите вентилятор с упором на поток 'CFM']
  C --> E{Требуется низкий шум?}
  D --> E
  E -- Да --> F[Больший диаметр, низкие обороты, FDB/маглев]
  E -- Нет --> G[Оптимальный баланс CFM и цена]
  F --> H[Используйте PWM и настройте кривую вентиляторов]
  G --> H
  H --> I[Тест и корректировка расположения]

Уход за вентиляторами и профилактика пыли

Устанавливайте фильтры на все приточные отверстия и чистите их регулярно.
При очистке используйте мягкую щётку и сжатый воздух, следите за направлением лопастей при чистке.
Проверяйте крепления и отсутствие вибраций — слабые винты увеличивают шум.
Периодически просматривайте обороты и шум, поскольку износ подшипника проявляется увеличением шума и падением стабильности оборотов.

Безопасность и совместимость

Убедитесь, что вентилятор подходит по размерам и толщине для выбранного посадочного места.
Проверьте тип разъёма: 3-пин или 4-пин и питание. Для нескольких потребляющих много тока вентиляторов используйте хабы с отдельным питанием.
Не подключайте слишком много вентиляторов напрямую к одному разъёму материнской платы без учёта допустимой нагрузки.

Краткая сводка и заключение

Вентиляторы корпуса — ключевой элемент эффективного охлаждения. Правильный выбор зависит от архитектуры корпуса, наличия радиаторов и приоритетов пользователя: производительность, тишина или компактность. Основные принципы — направленный поток воздуха, подбор вентиляторов по статическому давлению или потоку в зависимости от задачи, использование PWM для гибкого управления и поддержание баланса давления внутри корпуса.

Важно: начните с анализа корпуса и компонентов, спланируйте точки притока и вытяжки, выбирайте вентиляторы с подходящими подшипниками и управлением, затем тестируйте и корректируйте кривые вентиляторов. Небольшие инвестиции в правильные вентиляторы и фильтрацию окупаются повышенной стабильностью, производительностью и сроком службы системы.

Основные выводы:

Направленный, согласованный поток воздуха важнее мощности отдельных вентиляторов.
Для радиаторов выбирайте вентиляторы со статическим давлением, для свободных путей — с большим CFM.
PWM и качественные подшипники обеспечивают гибкое управление и долгий срок службы.
Слегка положительное давление корпуса помогает снизить количество пыли.

Спасибо за чтение. Удачной сборки и тихого эффективного охлаждения.
