Солнечная зарядка USB своими руками

Кратко: Эта инструкция показывает, как собрать простую и надёжную солнечную зарядку для USB-устройств на основе солнечной панели, контроллера и батареи. Подойдёт для автономных сценариев и даёт рекомендации по выбору компонентов, безопасности и проверке системы.

Солнечная энергия — по-настоящему возобновляемый и экологичный источник энергии. Она особенно полезна в удалённых районах с ограничённой электрической инфраструктурой и в местах с длительным дневным освещением. С помощью простой схемы на солнечных панелях, контроллере и аккумуляторе можно обеспечить питание и зарядку USB-устройств, таких как смартфоны, планшеты, портативные колонки и другие гаджеты.

В этой статье мы подробно разберём компоненты, принцип работы, пошаговую сборку, проверку работоспособности, а также дадим практические советы по безопасности, масштабированию и альтернативным подходам.

Понятие солнечной энергии

Солнечная энергия преобразуется из света в электричество двумя основными способами:

• фотоэлектрические (PV) системы — преобразуют солнечный свет прямо в постоянный ток (DC) с помощью солнечных элементов;

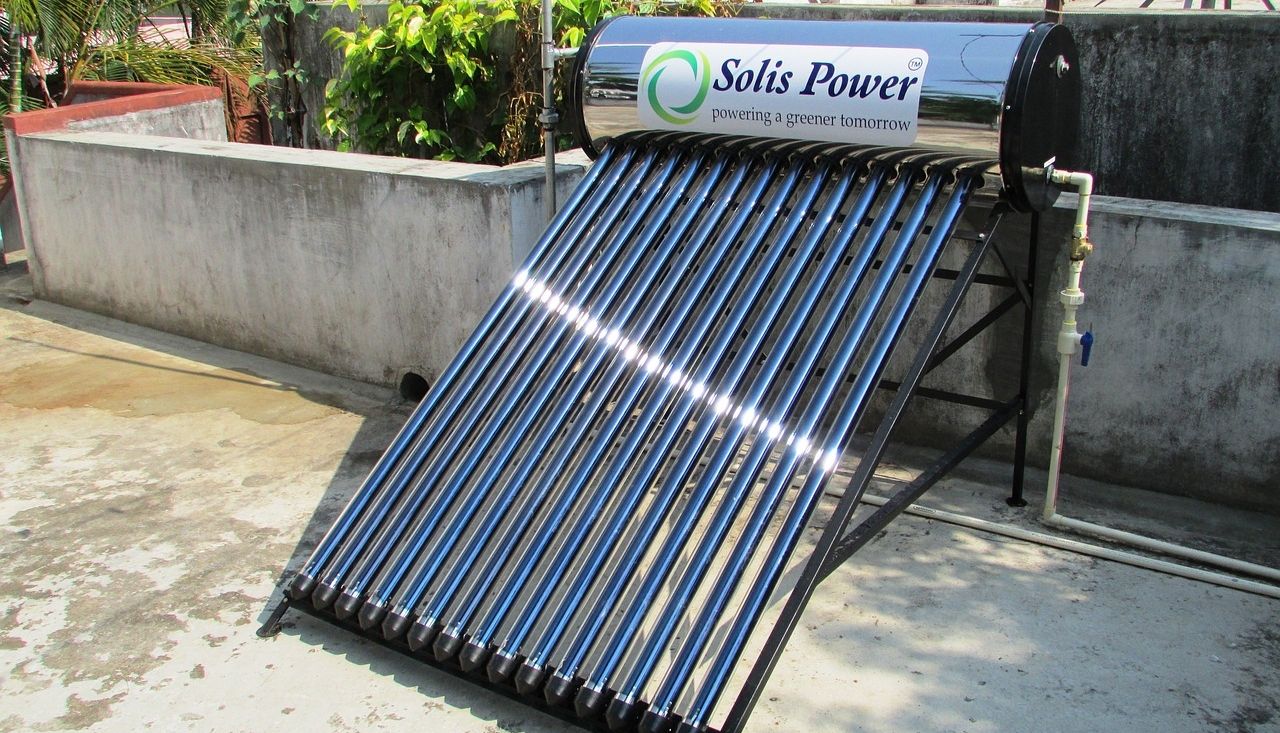

• солнечная тепловая энергия — концентрирует и преобразует энергию солнца в тепло для обогрева или нагрева воды.

Фотоэлектрические панели состоят из множества солнечных элементов (ячейки), собранных в модули. Модули соединяют последовательно (увеличивает напряжение) или параллельно (увеличивает ток) в зависимости от требуемого выходного напряжения и тока. Для систем, ориентированных на зарядку USB, чаще всего используются панели и батареи на 12 В с последующим понижением до 5 В внутри контроллера или через отдельный DC–DC преобразователь.

Какие компоненты нужны

Ниже перечислены базовые компоненты для солнечной USB-зарядки и пояснения к ним.

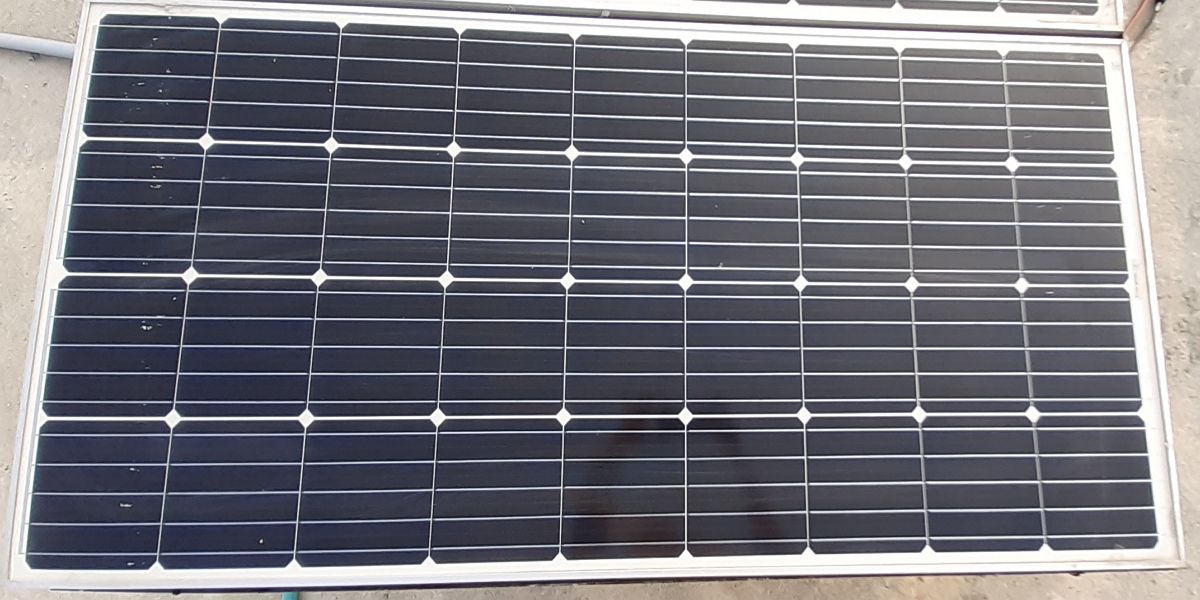

• Солнечная панель. Преобразует свет в постоянный ток. Размер и мощность выбирайте по потребляемой нагрузке. В примере используются панели 150 Вт.
• Аккумулятор. Накопитель энергии, необходим для работы в облачную погоду и ночью. Для простых решений обычно выбирают 12 В свинцово-кислотные или литий-железо-фосфатные (LiFePO4) АКБ.
• Контроллер заряда. Управляет зарядом аккумулятора и защищает от перезаряда и глубокого разряда. Контроллеры бывают PWM и MPPT; MPPT эффективнее при изменчивом освещении.
• Кабели и предохранители. Правильный проводник и защита от короткого замыкания обязательны.
• USB-устройство для проверки. Смартфон, планшет, powerbank и т. п.

Важно: выбирайте компоненты с учётом силы тока и напряжения вашей нагрузки и с небольшим запасом по мощности.

Главное решение: MPPT или PWM

• MPPT (Maximum Power Point Tracking) — отслеживает точку максимальной мощности солнечной панели и обеспечивает более эффективный заряд, особенно при переменной освещённости и при панелях более высокого напряжения, чем аккумулятор.
• PWM (Pulse Width Modulation) — простая и дешёвая техника, эффективная при стабильных условиях и при панелях с напряжением, близким к батарее.

Для портативной USB-зарядки с 150 Вт панелями и переменным освещением лучше выбрать MPPT-контроллер.

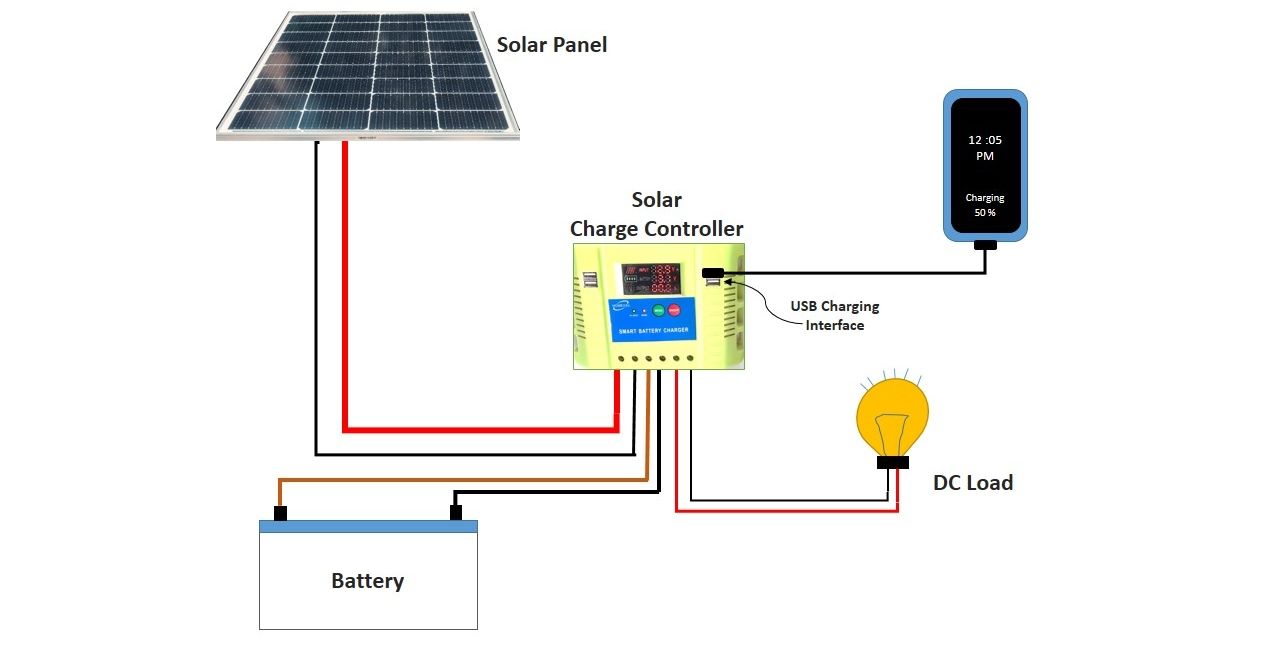

Шаг 1. Блок-схема системы

Типовая схема: солнечная панель → контроллер заряда → аккумулятор → нагрузка (USB-порт и/или 12 В вывод). Контроллер следит за токами и напряжениями генерации, батареи и нагрузки.

Шаг 2. Подключение солнечных панелей

В примере используются панели 150 Вт, соединённые параллельно для увеличения тока заряда. Правила:

• При параллельном подключении соединяйте положительные выводы вместе и отрицательные вместе. Напряжение остаётся тем же, ток суммируется.
• При последовательном подключении увеличивается выходное напряжение — полезно, если вы используете контроллер, поддерживающий входное напряжение выше 12 В.
• Закрепляйте и изолируйте все соединения термоусадочной трубкой или качественной электроизолентой.

Совет: для постоянного монтажа используйте кабели с минимально возможным сопротивлением и защищайте соединения от влаги.

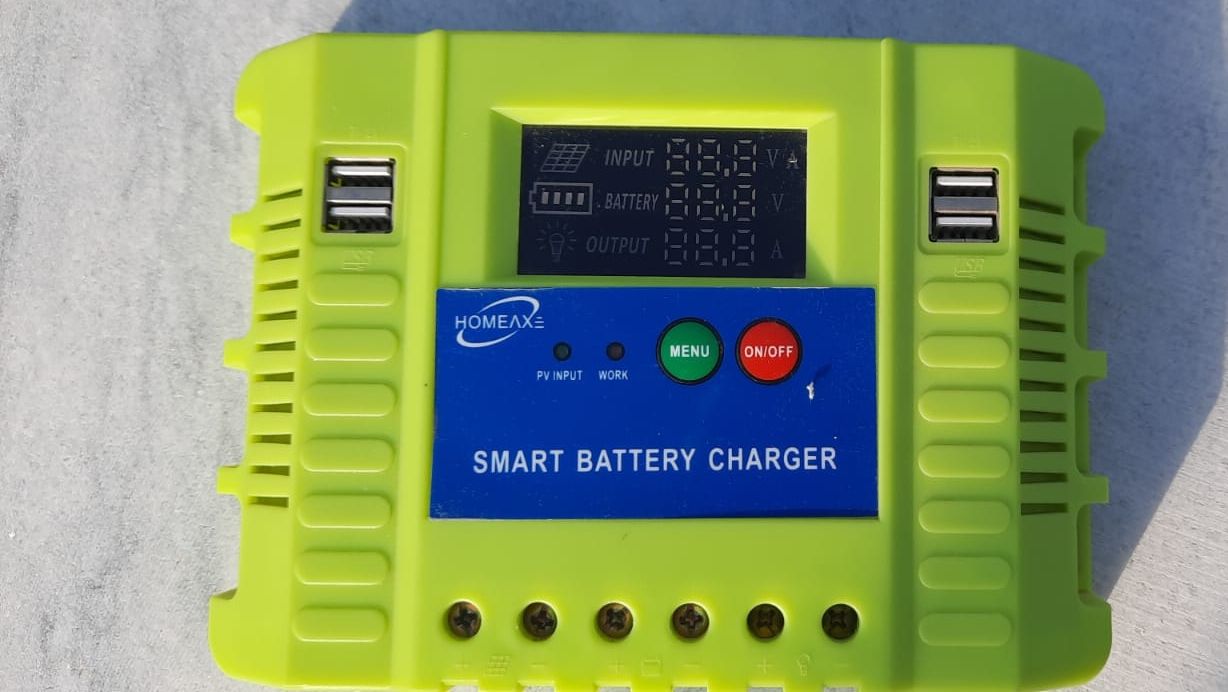

Шаг 3. Подключение контроллера заряда

Подключите плюс панели к плюсу контроллера, минус — к минусу. Затем подключите батарею к соответствующим клеммам контроллера, соблюдая полярность. Многие контроллеры имеют встроенный USB Type-A порт, который содержит внутренний DC–DC преобразователь (обычно 12 В → 5 В), позволяющий заряжать USB-устройства.

В USB-коннекторах обычно значатся следующие выводы: 5 В (VBUS) и земля (GND). Контроллеры с USB-портом обеспечивают стабильные 5 В и защиту от перенапряжения.

Важно: контроллер предотвращает перезаряд и перегрев аккумулятора. Это ключевой элемент безопасности системы.

Шаг 4. Установка аккумулятора

Аккумулятор даёт резерв мощности при облачности и ночью. Рекомендации по выбору и подключению:

• Типы: свинцово-кислотные (AGM, гелевые), литий-железо-фосфатные (LiFePO4). LiFePO4 легче и долговечнее, но дороже.
• Соединение: параллельное соединение батарей сохраняет напряжение (например, 12 В) и увеличивает ёмкость по току; последовательное — увеличивает напряжение.
• Подключайте батарею к соответствующим клеммам контроллера толстыми проводами и предохранителями.

Правильный выбор ёмкости зависит от потребностей нагрузки. Ниже приведён пример расчёта ёмкости в разделе с примерами.

Шаг 5. Финальная прокладка проводки и защита

Подключите все компоненты плотно и надёжно. Рекомендации по проводке:

• Используйте сечение проводов, соответствующее максимальному току (см. таблицу ниже).
• Размещайте панель, контроллер и батарею недалеко друг от друга, чтобы минимизировать потери.
• Устанавливайте предохранители или автоматические выключатели на положительной линии от панели к контроллеру и от контроллера к батарее.
• Избегайте острых изгибов и натяжения кабелей, защищайте их от UV и механических повреждений.

Таблица ориентировочного сечения кабеля (для медного провода, длина указана туда-обратно):

Это ориентир; для точного расчёта учитывайте допустимое падение напряжения (обычно ≤3–5%).

Шаг 6. Тестирование и проверка работоспособности

Порядок тестирования:

1. Включите контроллер (нажмите кнопку «on» при наличии).
2. Мультиметром проверьте напряжение на клеммах панели, батареи и выхода USB.
3. Подключите нагрузку (например, смартфон) и проверьте ток нагрузки.
4. Следите за индикацией контроллера — он должен показывать напряжение батареи, панели и токи.
5. При достижении напряжения зарядки (обычно ~14 V для 12 V свинцово-кислотных АКБ) контроллер прекратит заряд для защиты батареи.

Наблюдаемые значения зависят от освещённости: на ярком солнце напряжение панели может превышать 16 В, что нормально для входа контроллера.

Примеры расчётов и примерный калькулятор

Формула для оценки требуемой ёмкости аккумулятора (упрощённо):

Потребление (Вт·ч) = мощность устройства (Вт) × время работы (ч).

Требуемая ёмкость в А·ч при 12 В = (Вт·ч) ÷ 12 В ÷ КПД (учтите потери, например 0.8–0.85).

Пример: смартфон заряжается от USB 5 В при 2 A в течение 2 часов: 5 В × 2 A × 2 ч = 20 Вт·ч. При работе от 12 В батареи: 20 ÷ 12 = 1.67 А·ч. С учётом потерь (20%) возьмём ~2 А·ч. То есть даже небольшой аккумулятор 12 В × 7 А·ч позволит несколько зарядок.

Важно: это пример. Для долгосрочной автономной работы планируйте запас и учтите дни с плохим освещением.

Безопасность и риски

• Всегда соблюдайте полярность при подключении; обратная полярность может повредить компоненты.
• Используйте предохранители и автоматические выключатели на плюсовых линиях.
• Держите аккумуляторы в проветриваемом и защищённом месте.
• Не допускать попадания воды в электрические соединения.
• При работе с литиевыми батареями соблюдайте рекомендации производителя по зарядке и температуре.

Матрица рисков и смягчение:

• Перезаряд аккумулятора → использовать контроллер с функцией отключения заряда.
• Короткое замыкание → предохранитель и автомат.
• Перегрев панелей или контроллера → обеспечить естественную вентиляцию и монтаж вне прямой тепловой засечки.
• Повреждённые кабели → регулярный визуальный осмотр и замена.

Альтернативные подходы

• Сборка без аккумулятора: прямой DC-Выход от контроллера для зарядки только при ярком солнце. Простая и лёгкая конструкция, но работает только днём.
• Использование внешнего DC–DC понижающего преобразователя (buck) для получения стабильных 5 В при высокой эффективности.
• Применение портативных солнечных панелей с интегрированным powerbank (готовые решения) — удобны, но менее гибки в настройке.

Когда это не подойдёт

• Для устройств с большой потребляемой мощностью (потребление >100 Вт) требуется более серьёзная система с инвертором и высоковольтными панелями.
• В регионах с длительными периодами пасмурной погоды понадобится большая аккумуляторная ёмкость или альтернативный источник энергии.

SOP — стандартный порядок работ для сборки

1. Подготовка: выберите место для панели с максимальной инсоляцией и подготовьте все компоненты.
2. Сборка панелей: соедините панели в нужной конфигурации (параллельно/последовательно).
3. Прокладка кабелей: используйте требуемое сечение и защитные элементы.
4. Подключение контроллера: сначала панели, затем батарею, затем нагрузку.
5. Установка предохранителей и проверка полярности.
6. Первичное тестирование без нагрузки — проверьте напряжения.
7. Тестирование под нагрузкой — подключите USB-устройство и наблюдайте.
8. Документирование: запишите показатели напряжений и токов для последующего мониторинга.

Чек-лист для монтажника

• Наличие предохранителей на положительных линиях.
• Соответствие сечения проводов ожидаемому току.
• Надёжная механическая фиксация панелей и проводки.
• Изоляция всех соединений и защита от влаги.
• Проверка индикаторов контроллера и мультиметра.

Чек-лист для пользователя

• Проверить индикатор уровня батареи перед длительным использованием.
• Не оставлять устройства на зарядке при дефектах кабеля.
• Регулярно очищать поверхность панелей от пыли и грязи.

Критерии приёмки

• Система при солнечном освещении выдает ожидаемый зарядный ток на контроллере.
• USB-порт выдаёт стабильные 5 В при нагрузке.
• Предохранители срабатывают при отклонениях, тест на короткое замыкание пройден.
• Все механические соединения изолированы и защищены.

Проверочные тесты

• Тест на холостом ходу: измерить напряжение панели и батареи без нагрузки.
• Тест под нагрузкой: подключить смартфон и заряжать не менее 30 минут, убедиться в стабильности.
• Тест защиты: моделировать полную зарядку батареи и наблюдать отключение заряда контроллером.

Сценарии расширения и масштабирования

• Добавление панелей: увеличивает ток и позволяет ускорить заряд батареи — проверяйте входное напряжение контроллера.
• Переход на литиевые аккумуляторы: уменьшение массы и увеличение числа циклов, но требуется контроллер с поддержкой Li-батарей.
• Установка инвертора: если нужно питание 220–230 В переменного тока, добавьте инвертор и учтите дополнительные потери.

Короткая галерея нетипичных случаев

• Использование в походных условиях: лёгкая система без аккумулятора и с небольшими солнечными панелями.
• Система для аварийного освещения: соедините контроллер со светодиодными лампами 12 В.
• Автономный пункт зарядки для нескольких телефонов: увеличьте ёмкость батареи и добавьте несколько USB-портов через распределительную плату.

Часто задаваемые вопросы

Можно ли заряжать USB-устройства напрямую от панели без батареи?

Да, но только при достаточной инсоляции и через соответствующий контроллер/преобразователь. Без батареи питание будет доступно только днём.

Какой контроллер лучше выбрать для 150 Вт панели?

Для панели такой мощности и при переменной погоде стоит рассмотреть MPPT-контроллер с входным напряжением, превышающим 12 В, и током, соответствующим суммарной мощности.

Подойдёт ли автомобильный аккумулятор?

Да, автомобильный АКБ можно использовать, но он не предназначен для циклического глубокого разряда и имеет более короткий ресурс в таких сценариях. Лучше выбирать аккумуляторы, рассчитанные на циклическую работу (гелевые, AGM или LiFePO4).

FAQ

• Можно ли использовать систему без контроллера? Нет — контроллер защищает батарею от перезаряда и обеспечивает корректное распределение тока.

Краткое резюме

• Простая солнечная зарядка для USB состоит из панели, контроллера и аккумулятора.
• Для лучшей эффективности при переменной погоде выбирайте MPPT-контроллер.
• Соблюдайте правила безопасности: предохранители, правильная полярность, сечение кабелей.
• Перед масштабированием учитывайте требования к входному напряжению контроллера и ёмкости батареи.

Дополнительные материалы и шаблоны для монтажа можно использовать для документирования системы и планирования расширения.
