Как создать диаграмму Ганта в Excel

Быстрые ссылки

• Что такое диаграмма Ганта и зачем она нужна?

• Как создать диаграмму Ганта в Excel

Краткое содержание

• Диаграмма Ганта — это визуальное представление задач на временной шкале.

• В Excel нет встроенной команды для быстрой вставки диаграммы Ганта.

• Чтобы сделать диаграмму Ганта, подготовьте данные, вставьте составную (накопительную) линейчатую диаграмму и отформатируйте её под Гантт.

Что такое диаграмма Ганта и почему её использовать

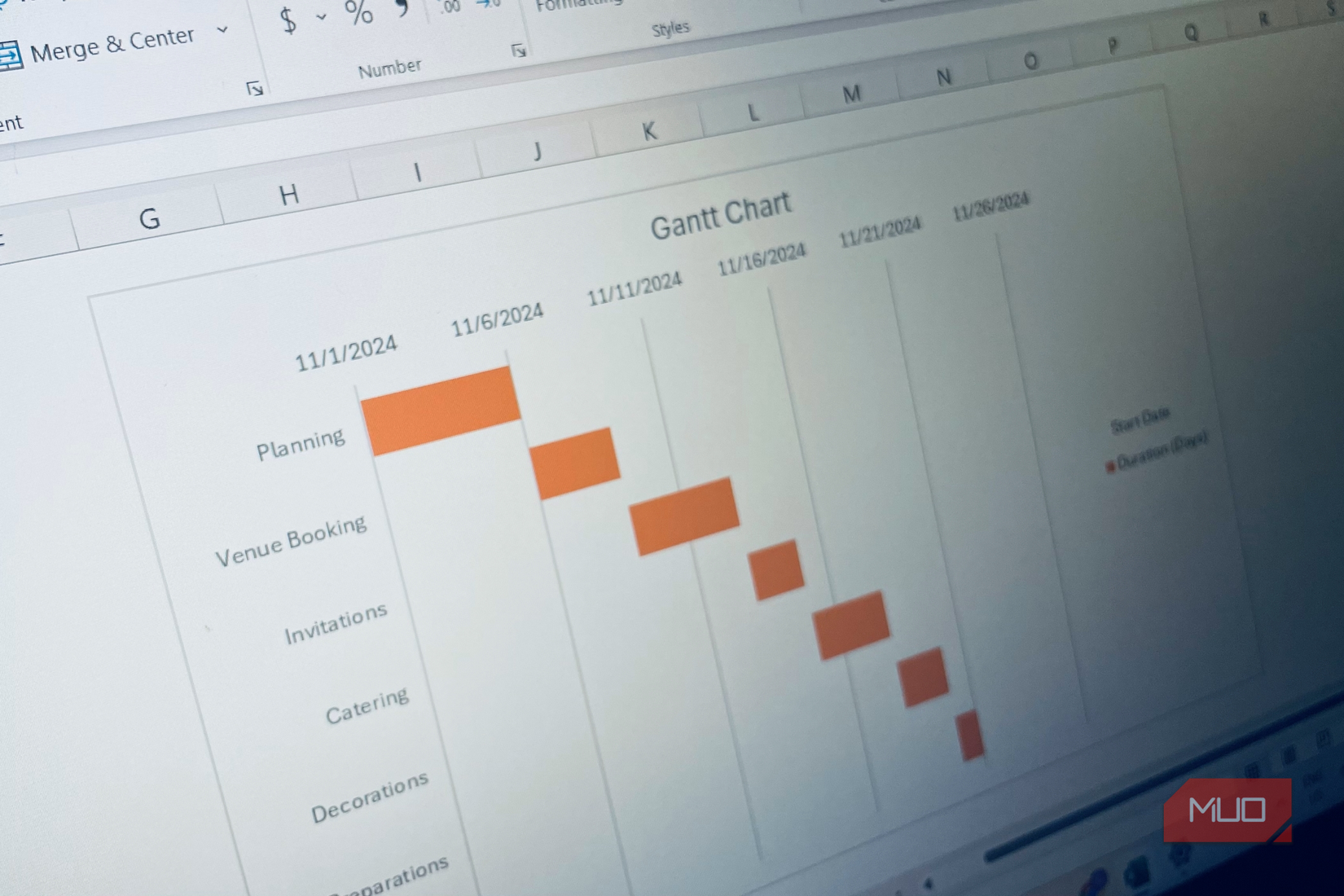

Диаграмма Ганта визуализирует задачи проекта в виде горизонтальных полос на временной шкале. Каждая полоса показывает дату начала и длительность задачи, что позволяет одним взглядом оценить расписание проекта, пересечения задач, критические участки и узкие места.

Когда использовать диаграмму Ганта:

• Для планирования больших проектов с множеством зависимостей.
• Для отслеживания сроков, вех и ответственности команд.
• Для координации мероприятий и последовательностей работ при ремонте, строительстве или подготовке событий.

Главная польза — быстро увидеть пересекающиеся задачи, узкие места и участки с высокой нагрузкой, чтобы принять корректирующие меры.

Как создать диаграмму Ганта в Excel

Excel не предлагает «Диаграмму Ганта» в галерее диаграмм. Зато можно получить её из составной (накопительной) линейчатой диаграммы: одна серия служит смещением (началу), вторая — длительности.

Подготовьте данные

Используем простую таблицу с задачами, датами начала и длительностью в днях.

| | Задача | | Дата начала | | Длительность (дни) | |

| | Планирование | | 01.11.2024 | | 5 | |

| | Бронирование площадки | | 06.11.2024 | | 3 | |

| | Приглашения | | 09.11.2024 | | 4 | |

| | Кейтеринг | | 13.11.2024 | | 2 | |

| | Украшения | | 15.11.2024 | | 3 | |

| | Финальные приготовления | | 18.11.2024 | | 2 | |

| | День события | | 20.11.2024 | | 1 | |

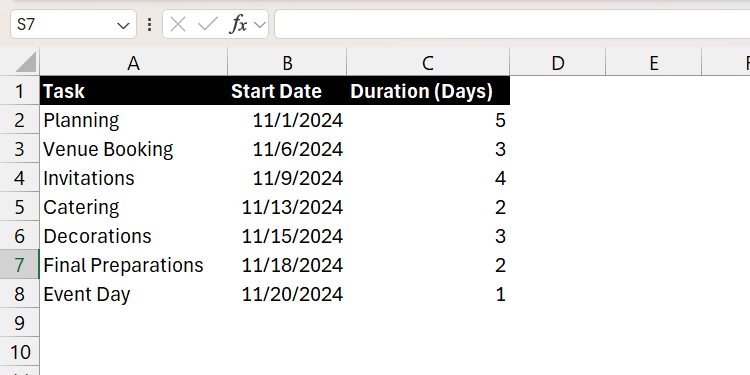

Вот как эти данные выглядят в листе Excel:

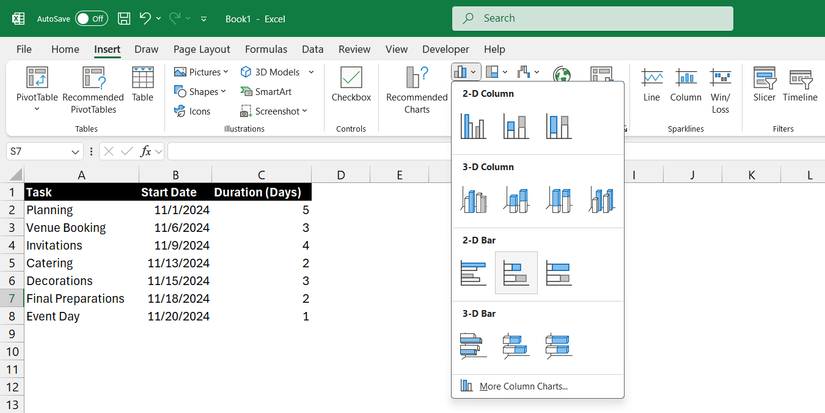

Вставьте составную (накопительную) линейчатую диаграмму

1. Выделите таблицу с колонками «Дата начала» и «Длительность». Для удобства можно выделить также столбец с названиями задач.
2. Перейдите на вкладку Вставка. Нажмите Вставить столбчатую или гистограмму (или аналогичный пункт в вашей версии Excel) и выберите «Линейчатая диаграмма с накоплением» (Stacked Bar / С накоплением) в разделе 2-D Bar.

Выберите данные для диаграммы

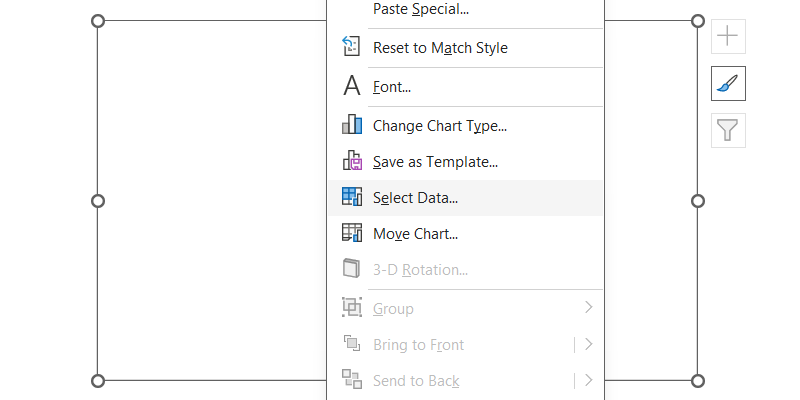

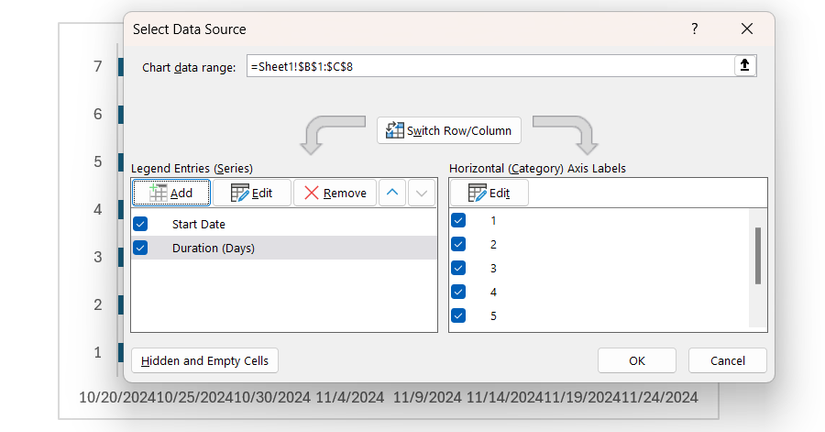

1. Щёлкните правой кнопкой по диаграмме и выберите Выбрать данные.

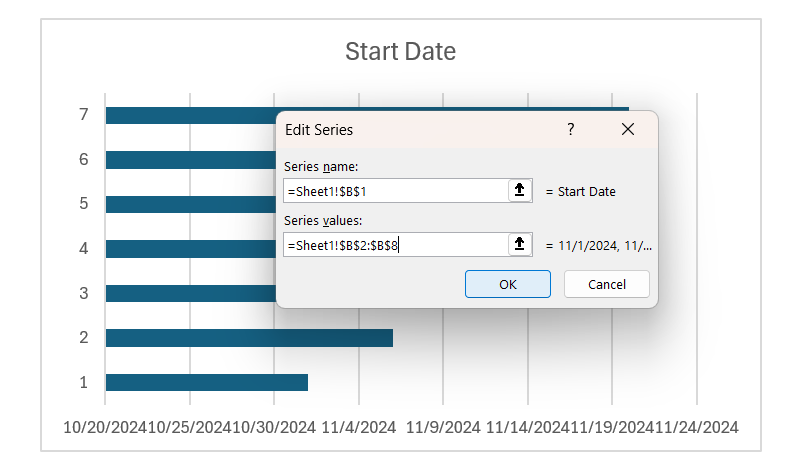

2. В разделе «Записи легенды (ряды)» нажмите Добавить. В поле Имя ряда укажите заголовок «Дата начала», а в поле Значения ряда выделите диапазон с датами начала.

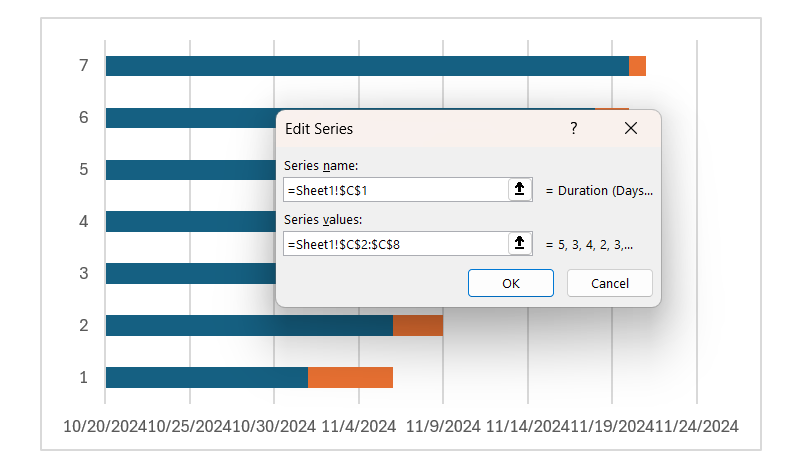

3. Повторите для ряда «Длительность (дни)», указав соответствующие значения.

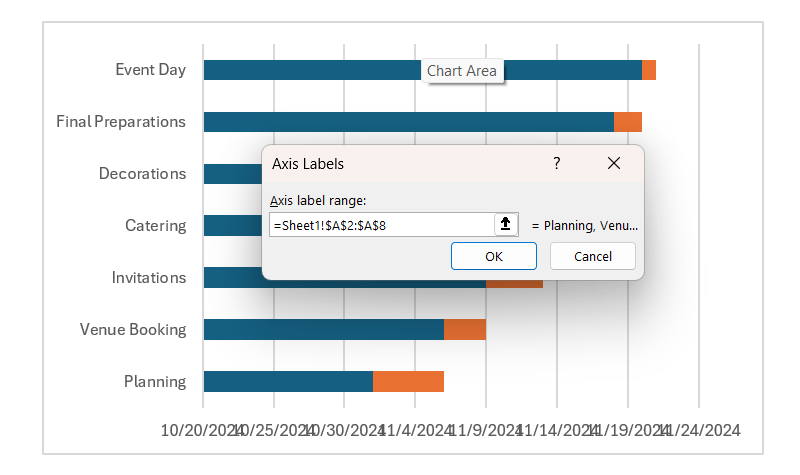

4. В блоке справа — Подписи по горизонтальной оси (категории) — нажмите Изменить и выберите список задач в вашей таблице.

После добавления рядов вы увидите задачи, но, возможно, в обратном порядке. Исправим это.

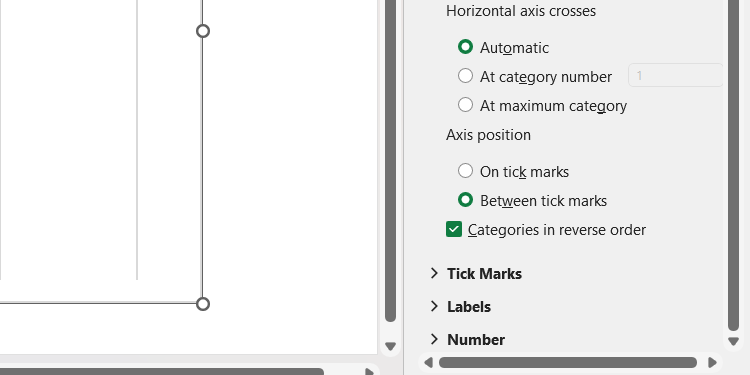

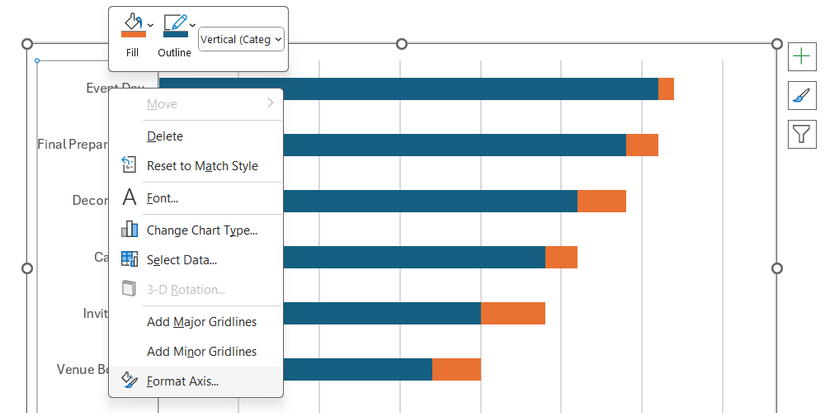

В панели «Формат оси» справа установите флажок Категории в обратном порядке (Categories in reverse order). Это расположит задачи сверху вниз в привычном порядке.

Превратите график в диаграмму Ганта (форматирование)

Осталось спрятать верхний слой — серию с «датой начала», чтобы оставить только полосы длительности с корректным смещением.

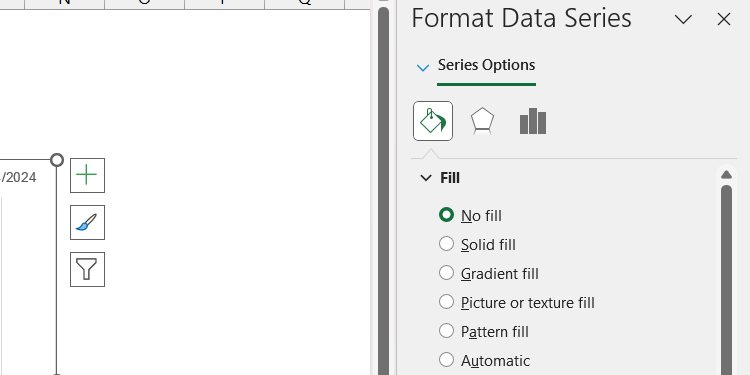

1. Щёлкните по сегментам серии «Дата начала» (обычно они окрашены в синий) и выберите Формат ряда данных.

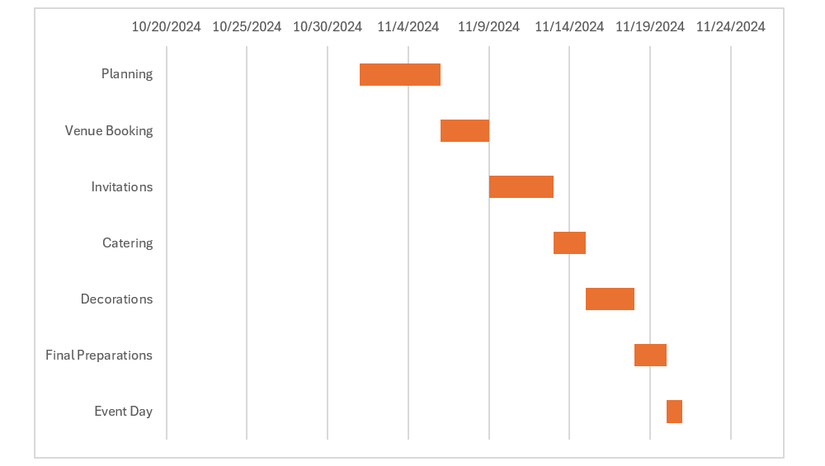

2. В панели Заливка и линия выберите Без заливки (No fill). Серии «Дата начала» станут невидимыми, а видимыми останутся полосы длительности — получается диаграмма Ганта.

3. Часто остаётся лишний интервал слева — это минимальное значение оси дат. Нужно задать минимальный предел (Minimum) оси значений равным дате начала планирования.

Проблема: параметры оси используют числовые значения, тогда как ваши даты отображаются в формате даты. Excel хранит дату как порядковый номер (число), поэтому нужно преобразовать дату в число.

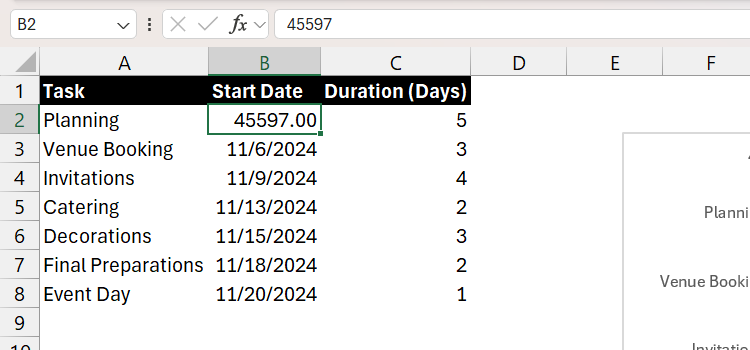

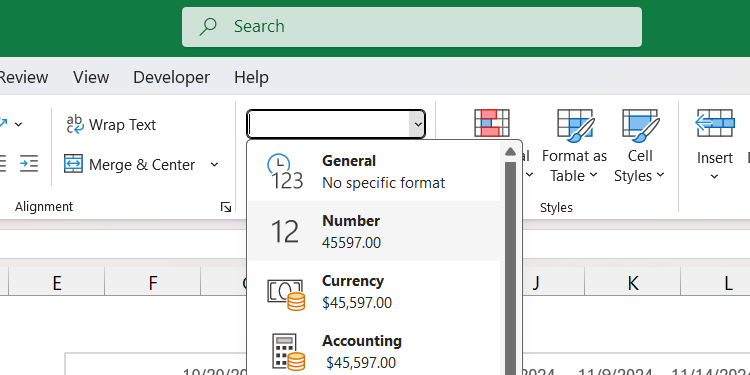

4. Перейдите на вкладку Главная, выделите первую ячейку с датой начала. В группе Число выберите формат Число (Number). Excel покажет число, соответствующее дате (например, 45168). Скопируйте это число.

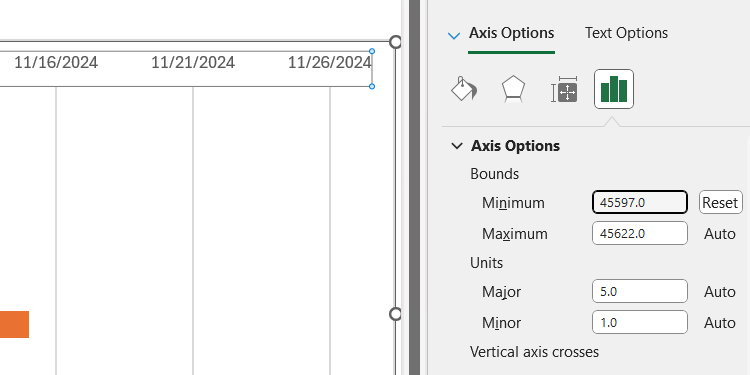

5. Щёлкните по оси дат на диаграмме, выберите Формат оси и вставьте скопированное число в поле Минимум (Bounds → Minimum).

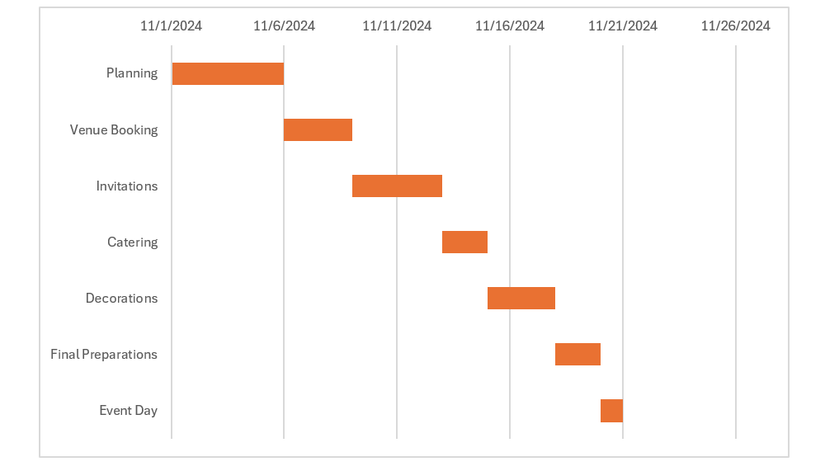

После этого лишние пустые зоны слева исчезнут, и диаграмма Ганта будет выглядеть аккуратно.

Финальные штрихи и советы по стилю

• Измените цвета полос, чтобы выделить важные вехи (например, красный для критических задач).
• Добавьте подписи данных (Data Labels) к ключевым задачам.
• Настройте сетку и подписи оси времени для удобочитаемости (показывать только рабочие дни или каждую неделю).
• Сохраните шаблон: сохраните книгу как шаблон или скопируйте лист с диаграммой для повторного использования.

Если не хотите делать диаграмму вручную, существуют готовые шаблоны Ганта для Excel и специализированные сервисы (MS Project, Smartsheet, TeamGantt, Trello + плагины).

Дополнительные материалы и практические наборы (Value add)

Мини‑методология: быстрый чек‑лист (5 минут)

1. Подготовьте таблицу: Задача | Дата начала | Длительность (дни).
2. Вставьте составную линейчатую диаграмму (с накоплением).
3. Добавьте ряды: «Дата начала» и «Длительность».
4. Привяжите подписи оси к списку задач.
5. Сделайте ряд «Дата начала» невидимым (No fill).
6. Установите минимум оси по датам (как число).
7. Отформатируйте цвета и подписи.

Чек‑лист ролей (кто за что отвечает)

• Руководитель проекта:
  • Проверяет полноту задач и вех.
  • Одобряет критические сроки.
• Планировщик / PMO:
  • Подготавливает исходную таблицу.
  • Настраивает диаграмму и версии.
• Менеджер по ресурсам:
  • Контролирует загрузку людей по задачам.
• Исполнители:
  • Обновляют фактические даты и статусы; предоставляют комментарии.

Критерии приёмки диаграммы

• Все задачи отображаются в правильном порядке и с корректным смещением.
• Минимум оси дат установлен на фактическое начало проекта.
• Длительности соответствуют исходным данным.
• Цветовая схема ясно различает статусы/жатки.
• Диаграмма читаема при печати на стандартном листе A4.

Частые ошибки и как их исправить

• Ошибка: «Даты отображаются неправильно» — возможно, столбец с датами отформатирован как текст. Решение: преобразовать текст в дату (Data → Text to Columns или =DATEVALUE()).
• Ошибка: «Полосы смещены не туда» — проверьте порядок рядов (Series order) и подписи оси.
• Ошибка: «Левая пустая область слишком большая» — установите минимальный предел оси как числовое значение первой даты.
• Ошибка: «Длительность не отображается» — убедитесь, что значения длительности не включают текстовые символы и что диапазон выбран корректно.

Когда диаграмма Ганта не подойдёт (контрпримеры)

• Для непрерывного рабочего потока (оперативные доски Kanban эффективнее).
• Для проектов с высокой неопределённостью, где задачи часто переопределяются — лучше гибкие инструменты (Agile boards).
• Когда нужно моделировать комплексные зависимые связи и критический путь — лучше специализированные инструменты (MS Project).

Альтернативные подходы

• Kanban‑доски (Trello, Jira) для непрерывного потока задач.
• Таймлайны в PowerPoint для презентаций.
• Специализированные планировщики с поддержкой зависимостей и аллокейшна ресурсов (MS Project, Primavera).

Набор рекомендаций по цветовому кодированию и доступности

• Используйте контрастные цвета и избегайте только цветовой дифференциации — добавляйте текстовые метки или паттерны.
• Для печати выбирайте монохромные градации или штриховку.
• Сортируйте задачи по ответственности, чтобы проще было читать листы команд.

Шаблон ускоренного экспорта (копируйте в Excel)

• Колонка A: Задача
• Колонка B: Дата начала (формат ДД.ММ.ГГГГ)
• Колонка C: Длительность (дни)

Совет: для расчёта даты окончания добавьте формулу: =B2+C2-1 и форматируйте как дата.

Пример сценариев тестирования (приёмочные тесты)

• Тест 1: Ввести задачу с датой начала и длительностью 0 — ожидаемый результат: пустая полоса или точка (в зависимости от визуализации).
• Тест 2: Ввести даты с разницей в год — ось корректно масштабирует значения.
• Тест 3: Преобразовать формат дат в текст и обратно — диаграмма сохраняет корректность после преобразования.

Примеры расширений и автоматизации

• Автоматическое обновление диаграммы из таблицы Excel, связанной с Power Query.
• Использование условного форматирования для подсветки просроченных задач (сравнение текущей даты с датами окончания).
• Экспорт диаграммы в PowerPoint для статичных презентаций проекта.

Быстрое руководство по версии Excel Online vs Desktop

• Excel Desktop: полный доступ к формату оси и форматированию рядов; удобнее менять minimum/maximum оси.
• Excel Online: большинство шагов доступны, но интерфейс может отличаться; если не получается задать минимум оси, откройте файл в настольной версии.

Диаграмма принятия решения: стоит ли делать диаграмму Ганта в Excel?

flowchart TD
  A[Нужна визуализация расписания?] -->|Да| B{Есть зависимые задачи и ресурсы?}
  A -->|Нет| Z[Не нужен Гантт — используйте чек-листы]
  B -->|Да| C[Используйте MS Project или специализированный инструмент]
  B -->|Нет, только видимость сроков| D[Excel — подходящий инструмент]
  C --> E[Управление зависимостями]
  D --> F[Составная линейчатая диаграмма в Excel]

Короткая шпаргалка — команды Excel (русская локализация)

• Вкладка Вставка → Вставить столбчатую или гистограмму → «Линейчатая диаграмма с накоплением».
• Правый клик по диаграмме → Выбрать данные → добавить ряды.
• Правый клик по серии → Формат ряда данных → Заливка → Без заливки.
• Правый клик по оси → Формат оси → Bounds → Minimum.
• Вкладка Главная → группа Число → выбрать формат Число для преобразования даты в порядковое число.

Итог

Диаграмма Ганта в Excel — мощный инструмент для визуализации расписания проекта, который можно сделать из составной линейчатой диаграммы за несколько простых шагов: подготовить данные, вставить диаграмму, сделать серию смещения невидимой и подправить пределы оси. Для одноразовых и небольших проектов Excel часто достаточен; для сложных зависимостей и управления ресурсами лучше использовать специализированные системы.

Важно: если вам важна автоматизация и совместная работа, рассмотрите интеграцию с Power Query, Excel Online и проектными сервисами.

Wichtig: сохраните книгу как шаблон после настройки диаграммы, чтобы быстро воспроизводить её для новых проектов.
