Паяльный насос: как удалить компоненты с платы

В электронике умение паять и удалять припой — базовые навыки ремонта и прототипирования. Часто первым шагом перед заменой элемента является аккуратное удаление припоя из отверстий. Для плат с выводными компонентами (PTH) самым доступным средством является паяльный насос (solder sucker) — ручной вакуумный насос, позволяющий быстро убрать расплавленный припой из отверстий.

В этой статье вы найдёте:

• чёткие критерии, когда использовать паяльный насос и когда нет;
• полный набор инструментов и безопасные практики;
• подробную пошаговую методику с рекомендациями по выбору жала и температуре;
• расширенные приёмы решения проблем и альтернативные методы;
• контрольные списки, критерии приёмки и полезные шпаргалки.

Когда стоит и не стоит использовать паяльный насос

Паяльный насос эффективен только для плат, где компоненты имеют выводы, уходящие в отверстия платы (PTH — plated through‑hole). Он практически бесполезен для плат с поверхностным монтажом (SMT), где элементы либо не имеют выводов, либо выводы настолько малы, что нельзя охватить отверстие насосом.

Если перед вами плата с мелкими корпусами (SOT‑23, QFN, BGA и т. п.) — используйте горячий воздух, пинцет‑реворк или специализированные станции. Для обычных резисторов, конденсаторов, диодов и разъёмов с выводами через отверстие паяльный насос остаётся быстрым и экономичным выбором.

Важно: если задача — сохранить компонент в работоспособном состоянии и плата содержит много слоёв или сильные теплоотводы (массовые земли), заранее оцените риск деформации платы и повреждения выводов.

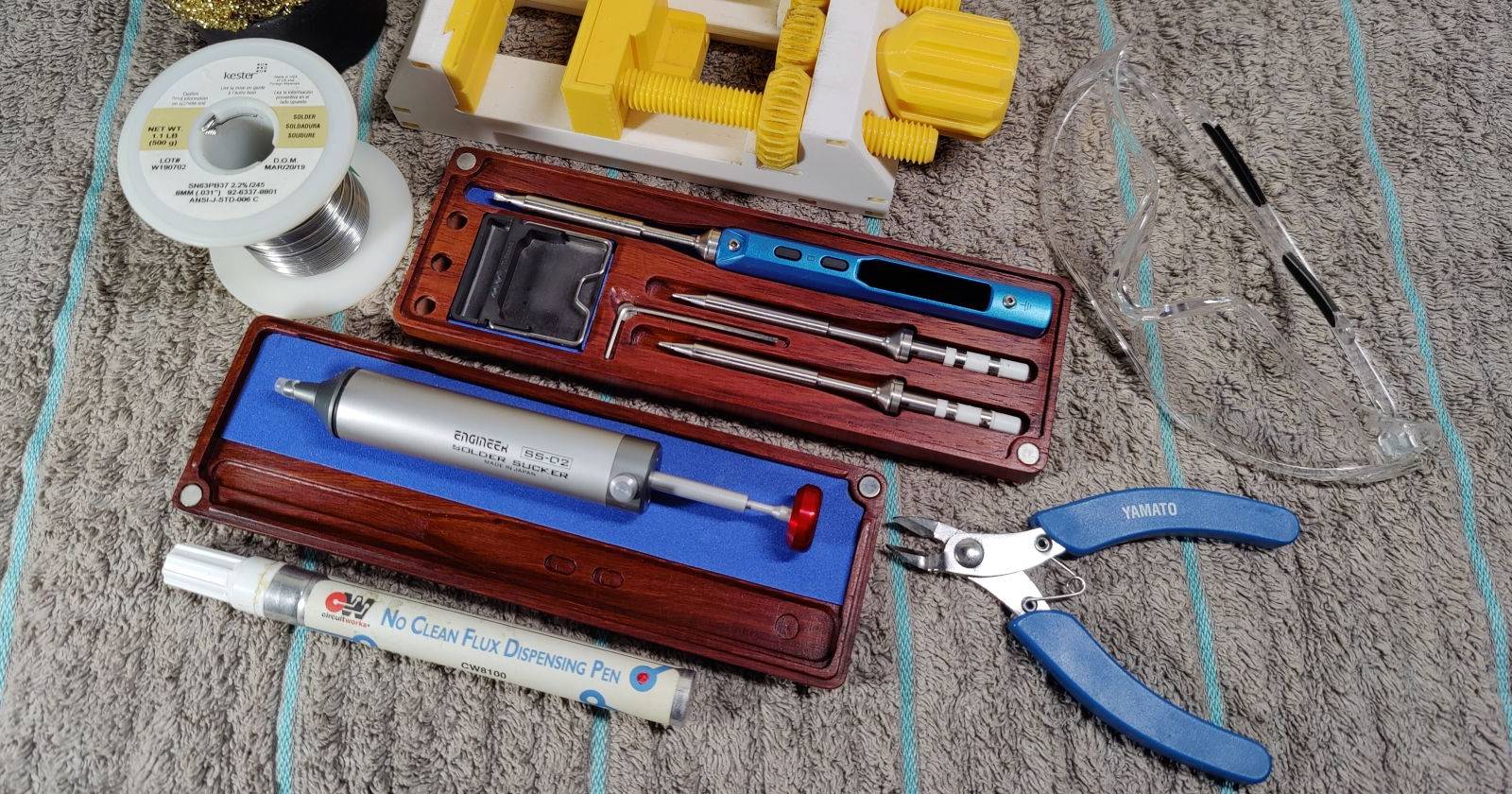

Что потребуется (инструменты и расходники)

• Паяльный насос (ручной). Проверяйте, чтобы срабатывающий механизм был плотным, а наконечник — без трещин.
• Регулируемый паяльник с хорошим термоконтролем (желательно 40–80 Вт для планшетных работ) и набор жал (хотя бы чеканый/плоский и острый/кистевой).
• Канифольный флюс (rosin) — пастообразный или жидкий; флюс в маркере удобен для мелкой работы.
• Припой: свинцово‑оловянный (если вы имели дело с ним) легче плавится; современные устройства чаще используют бессвинцовый припой.
• Губка для очистки жала или латунная щётка для очистки наконечника.
• Дымоуловитель или вентилятор для отвода дыма; очки для защиты глаз.
• Антистатический коврик и заземлённый браслет — для защиты чувствительных компонентов.

Рекомендации по качеству и размерам:

• Жало: для PTH‑компонентов лучше подходят зубчатые (чизел/hoof) жала шириной примерно 60% от размера контактной площадки.
• Флюс: используйте качественный безхлористый флюс для ремонта электроники.
• Сохранность жала: регулярно лудите жало и чистите, чтобы обеспечить хороший тепловой контакт.

Автор фото: Nachiket Mhatre

Безопасность и рабочее место

• Работайте при хорошей вентиляции. Припой и флюс при нагреве выделяют пары, которые лучше отводить.
• Используйте дымоуловитель или простой столовый вентилятор, направленный от лица.
• Носите защитные очки: при очистке жала образуются брызги расплава.
• Антистатическое заземление: наденьте браслет и используйте ESD‑коврик для защиты микросхем.
• Работайте аккуратно с выводами и платой — чрезмерное нагревание может разрывать дорожки и отрывать контактные площадки.

Important: При работе с бессвинцовым припоем повышенная температура и длительное воздействие увеличивают риск повреждения платы и компонента.

Мини‑методика (одной строкой)

Подготовьте место и инструменты → нанесите флюс → нагрейте паяльник до нужной температуры → лудите (при необходимости) → расплавьте припой → сработайте насос → проверьте свободность вывода → при необходимости повторите.

Пошаговая инструкция: как использовать паяльный насос

Перед началом убедитесь, что рабочая зона чиста, инструменты исправны, насос накачан (штырь полностью вдавлен) и жало паяльника чистое и запружено припоем (залужено).

Шаг 1 — Нанесите флюс на соединение

Переверните плату на сторону без компонентов. Нанесите флюс на отверстие/контакт, который собираетесь разпаять. Для густого флюса используйте кисточку, для жидкого — шприц или флюс‑пен.

Автор фото: Nachiket Mhatre

Совет: даже небольшое количество свежего флюса значительно улучшает растекаемость припоя.

Шаг 2 — Подготовьте паяльник и выберите жало

Выберите жало соответствующей формы. Чизел‑жало или джговое (hoof) лучше покрывают площадку и передают тепло быстрее. Залудите жало — это повысит теплопроводность.

Залудите жало перед началом и периодически восстанавливайте покрытие при работе (каждые 2–3 шва).

Шаг 3 — Установите правильную температуру

Температуру выбирают по типу припоя:

• Бессвинцовый припой: ≈ 300–350 °C (570–660 °F).
• Свинцово‑оловянный припой: ≈ 270–300 °C (520–570 °F).

Автор фото: Nachiket Mhatre

Хитрость: слишком высокая температура может повреждать компоненты и держать плату под теплом дольше, чем нужно; слишком низкая — не даст припою быстро расплавиться.

Шаг 4 — Подготовьте паяльный насос (заправьте)

Полностью вдавите поршень насоса, чтобы создать вакуумную «зарядку». Держите насос готовым к быстрому срабатыванию.

Автор фото: Nachiket Mhatre

Шаг 5 — Расплавьте припой

Держите насос под небольшим наклоном, при этом на противоположной стороне соединения помещайте паяльник. Согрейте соединение так, чтобы припой полностью растёкся по контакту. При правильно выбранном жалe и температуре припой должен расплавиться в 1–2 секунды.

Если припой не плавится быстро, возможно:

• неправильно подобрано жало;
• температура ниже требуемой;
• контакт теплово «утоплен» в землю/площадку с большим теплоотводом.

Шаг 6 — Включите насос и заберите припой

Как только припой полностью расплавился, быстро снимите паяльник, притяните наконечник насоса к отверстию, чтобы захватить расплав, и сработайте триггер в одном плавном движении. Попытайтесь выполнить весь цикл (снятие жала → прикрытие отверстия → срабатывание насоса) за 1 сек.

Правило: общая длительность контакта жала с соединением не должна превышать 3–4 секунд. Длительное нагревание увеличивает риск отрыва дорожек и повреждения платы.

Шаг 7 — Разпаивайте все выводы компонента

Повторите процесс для каждого вывода. После двух‑трёх выводов периодически подновляйте залуживание жала (подплавьте немного припоя на жало и очистите). Когда все выводы свободны, аккуратно извлеките компонент.

Автор фото: Nachiket Mhatre

Критерии приёмки:

• Все выводы легко выходят из отверстий при лёгком подтягивании.
• На плате не осталось крупных кусочков припоя, закрывающих отверстие.
• Тепловое повреждение платы отсутствует (нет оплавлений, деформаций или отрыва дорожек).

Частые проблемы и расширенные приёмы отладки

Если насос не вытягивает припой с первого раза, не спешите тянуть компонент силой — это может сорвать дорожку. Ниже — часто используемые приёмы.

Опция 1 — Добавьте припой

Парадоксально, но в большинстве случаев добавление свежего свинцового припоя помогает. Новая порция припоя улучшает теплопередачу и делает плавление более однородным, что даёт насосу шанс всосать материал.

Пошагово: нанесите каплю припоя → растопите → комплексно сработайте насос. Повторите несколько раз при необходимости.

Опция 2 — Мощнее паяльник

Если припой не плавится на привычной температуре, проверьте:

• правильность формы и размера жала;
• возможно вы греете элемент на большой массе меди или на плоскости заземления (heat sink/ground plane) — нужны более высокие мощности и/или предварительный прогрев.

Когда работать с большим теплоотводом, используйте паяльник с большей мощностью или сначала нагрейте соседние зоны, чтобы снизить теплопотери.

Опция 3 — Потяните компонент во время нагрева

Если один вывод мешает — расплавьте припой и аккуратно потяните компонент, удерживая горячий жало рядом для поддержания текучести припоя. Этот метод подходит для крупных или механически простых компонентов.

Автор фото: Nachiket Mhatre

Опция 4 — Используйте медную оплётку (desoldering braid)

Если насос не справляется, оплётка удалит часть припоя за счёт капиллярного эффекта. Нагрейте участок, приложите оплётку и нагрейте снова — припой перейдёт в оплётку.

Опция 5 — Горячий воздух или вакуумная станция

Для крупных работ или ценных компонентов лучше использовать горячий воздух (rework) или вакуумную станцию: они дают более равномерный нагрев и контролируемую вытяжку припоя.

Ядерный вариант — перекусить выводы

Если компонент не подлежит восстановлению, можно перекусить выводы кусачками, удалить остатки и очистить отверстия. Этот метод разрушителен для компонента, но иногда незаменим для спасения платы.

Контроль качества, чистка и обслуживание инструментов

• Очистите наконечник паяльника губкой или латунным ворсом между сеансами.
• Периодически промывайте наконечник в припое, чтобы удалить окислы.
• Чистите наконечник паяльного насоса: засорившийся сопло снижает эффективность.
• После работы удалите остатки флюса (если он активный) специальным очистителем или изопропиловым спиртом.

Important: Сохраняйте запас сменных наконечников и уплотнений для паяльного насоса — изношенные части существенно уменьшают вакуум.

Когда паяльный насос не справится — подбор метода

Mermaid decision tree (выберите метод исходя из типа компонента и требований к сохранению):

flowchart TD
  A[Начало: определить компонент] --> B{SMT или PTH?}
  B -- PTH --> C{Нужно ли сохранить компонент?}
  B -- SMT --> H[Использовать горячий воздух или пинцет‑реворк]
  C -- Да --> D{Много выводов или большой теплоотвод?}
  C -- Нет --> G[Ножницы: перерезать выводы и снять]
  D -- Да --> E[Горячий воздух или вакуумная станция]
  D -- Нет --> F[Паяльный насос + доп. припой]
  E --> I[Завершить: очистить и проверить]
  F --> I
  G --> I
  H --> I

Альтернативные подходы и сравнение

• Паяльный насос: быстро, дешево, портативно; ограничен PTH и объёмом припоя.
• Оплётка (desoldering braid): аккуратно удаляет припой; требует хорошего нагрева и иногда повторных проходов.
• Горячий воздух (hot air): идеален для SMD и сложных задач; требует практики и оборудования.
• Вакуумная паяльная станция: универсальна и эффективна для серийной или профессиональной работы; дороже.

Выбор зависит от типа платы, количества элементов для снятия и необходимости сохранить компоненты.

Уровни мастерства и чек‑листы по ролям

Уровни зрелости работы с паяльным насосом:

• Новичок: умеет расплавить припой и сработать насос; нуждается в контроле времени и температур.
• Средний: знает, как добавить припой, подбирать жало и применять оплётку.
• Профессионал: использует предварительный прогрев, ре‑ворк станции и восстанавливает сложные многослойные платы.

Чек‑лист для мастера‑любителя (Maker):

• Рабочее место проветривается.
• ESD‑браслет подключён.
• Паяльник нагрет и залужен.
• Насос заправлен.
• Флюс нанесён.
• Температура установлена.
• Есть запас припоя и оплётка.

Чек‑лист для техника (Professional):

• Проверена схема/вьювер платы на предмет теплопроводящих зон.
• Используется предварительный прогрев для крупных плат.
• Задокументировано состояние извлечённого компонента.
• Применены меры по очистке флюса и восстановлению посадочных площадок.

Галерея типичных кейсов и советы по краям (edge cases)

• Множественные через‑платы (vias) рядом с выводом: используйте оплётку + горячий воздух.
• Компонент на большой массе меди: предварительный прогрев снизу ускорит процесс.
• Плата с лаковым покрытием: аккуратно — не перегрейте, чтобы не загореть лак.
• Коррозия или окислённые выводы: сначала очистите, добавьте флюс и подайте тепло.

1‑строчный глоссарий

• PTH: plated through‑hole — выводные компоненты через отверстие.
• SMT: surface‑mount technology — поверхностный монтаж.
• Opлётка: solder wick/desoldering braid — медная оплётка для удаления припоя.
• Лужение: покрытие жала слоем припоя для улучшения теплопередачи.

Пример SOP / Плейбук: быстрый протокол для типичной замены резистора

1. Защитить рабочее место (вентиляция, ESD).
2. Перевернуть плату, нанести флюс на отверстия.
3. Подготовить паяльник (залудить жало), установить 300 °C (если свинцовый припой) или 320–340 °C (если бессвинцовый).
4. Вдавить поршень паяльного насоса.
5. С одной стороны посадить жало, с другой — держать насос под наклоном.
6. Растопить припой, снять жало и всосать расплав в одном движении.
7. Повторить для всех выводов, извлечь компонент, очистить отверстия.
8. Очистить флюс изопропилом, проверить посадочные площадки и провести визуальный контроль.

Критерии приёмки

• Компонент полностью извлечён без повреждения монтажных площадок.
• Дорожки и площадки не оторваны, поверхность платы не деформирована.
• Отверстия пропаяны/очищены для повторной установки (при необходимости).

Риски и меры смягчения

• Перегрев платы → уменьшить время контакта и использовать предварительный прогрев.
• Срыв площадки → при повторных проблемах использовать оплётку и горячий воздух, при необходимости восстановить площадку медной фольгой или проводом.
• Вдыхание паров флюса/припоя → обеспечить вентиляцию.

Заключение и рекомендации

Паяльный насос — отличный инструмент для домашних и мелких профессиональных работ с PTH‑компонентами. При правильной подготовке, выборе жала и контроле температуры он даёт быстрый и чистый результат. Для сложных SMT‑заданий, плат с большими теплоотводами или массовой разборки компонентов выбирайте горячий воздух или вакуумные станции.

Если вы хотите углубиться: следующий логичный шаг — освоить технику работы с оплёткой (desoldering braid) и горячим воздухом; это расширит спектр решаемых задач.

Короткая шпаргалка: температура — по типу припоя, жало ≈ 60% от площади контакта, время контакта ≤ 4 с, при проблемах — добавить припой и/или перейти на горячий воздух.
