Как улучшить изображение ретро‑консолей на современных телевизорах

Краткое содержание

• Почему современные телевизоры портят изображение старых консолей
• Что такое видео‑скейлер и как он помогает
• Популярные модели: RetroTINK, OSSC и бюджетные адаптеры
• CRT всё ещё жизнеспособный выбор, но имеет минусы
• Руководство по выбору, проверки и сценарии использования

Введение

Играть на оригинальном железе — лучший способ получить ощущение ретро‑игры. Но современные 4K телевизоры и панели с высокой плотностью пикселей часто искажают привычную картинку. Пиксельная графика теряет четкие края, цвета становятся не теми, а интерлейсные кадры выглядят расплывчатыми.

В этой статье объясняется, почему это происходит, какие устройства помогают вернуть внешний вид, близкий к оригиналу, и как выбрать подходящий вариант под бюджет, набор консолей и задачи.

Проблема современных телевизоров

Ретро‑консоли проектировались для работы с электронно‑лучевыми трубками CRT. CRT рисуют картинку строчно, используя аналоговые сигналы и особенности развертки. Многие классические системы выдавали 240p (240 горизонтальных строк в прогрессивной развертке) или 480i (интерлейс), тогда как современные телевизоры оперируют миллионами отдельных пикселей.

Наглядные числа:

• 240p: максимум 76 800 пикселей в кадре
• 4K Ultra HD: 8 294 400 пикселей в кадре

Это более чем 100‑кратная разница в количестве пикселей, поэтому телевизор вынужден «додумать» изображение при масштабировании. Апскейлинг современных панелей рассчитан на видео и фото, а не на твердые контуры пиксельной графики. Как результат — размытость, сглаживание, ложные цвета и артефакты.

Важно

Телевизоры также могут вводить задержку ввода и лишние процессы обработки изображения. Для игр это критично: самые простые скалеры минимизируют задержку, а телевизоры часто применяют постобработку, увеличивающую input lag.

Что такое видео‑скейлер и зачем он нужен

Видео‑скейлер принимает низкоразрешающий аналоговый сигнал или старый цифровой выход и формирует чистый цифровой сигнал с нужной вам разрешающей способностью. Задачи, которые решает скейлер:

• Точный апскейлинг пиксельной графики с целочисленным масштабированием
• Деинтерлейсинг 480i/576i до прогрессивных кадров без лишнего размытия
• Поддержка старых входов: композит, S‑Video, SCART, компонент, VGA
• Снижение задержки в сравнении с аппаратным апскейлингом телевизора
• Эмуляция CRT: сканлайны и мягкое свечение по желанию

Скейлеры бывают простыми и очень продвинутыми. Некоторые ориентированы на абсолютную точность пикселя с минимальной задержкой, другие добавляют фильтры и симуляцию трубки.

Типы входов и совместимость

Проверьте, какие выходы поддерживает ваша консоль и какие входы нужны на скейлере:

• NES/SNES/Genesis: композит, RF, иногда RGB/SCART (в зависимости от региона)
• N64: композит, иногда S‑Video или RGB зависимо от модификаций
• Dreamcast: VGA, S‑Video, композит
• PlayStation/xbox ранних поколений: композит, компонент, VGA/HD on some models

Совет

Если ваша консоль поддерживает RGB/SCART или VGA, вы получите лучшую исходную картинку для скейлинга, чем с композита.

Варианты и примеры устройств

Ниже — перевод и расширение раздела о популярных моделях. Цены указаны в долларах США в оригинале; они служат ориентиром.

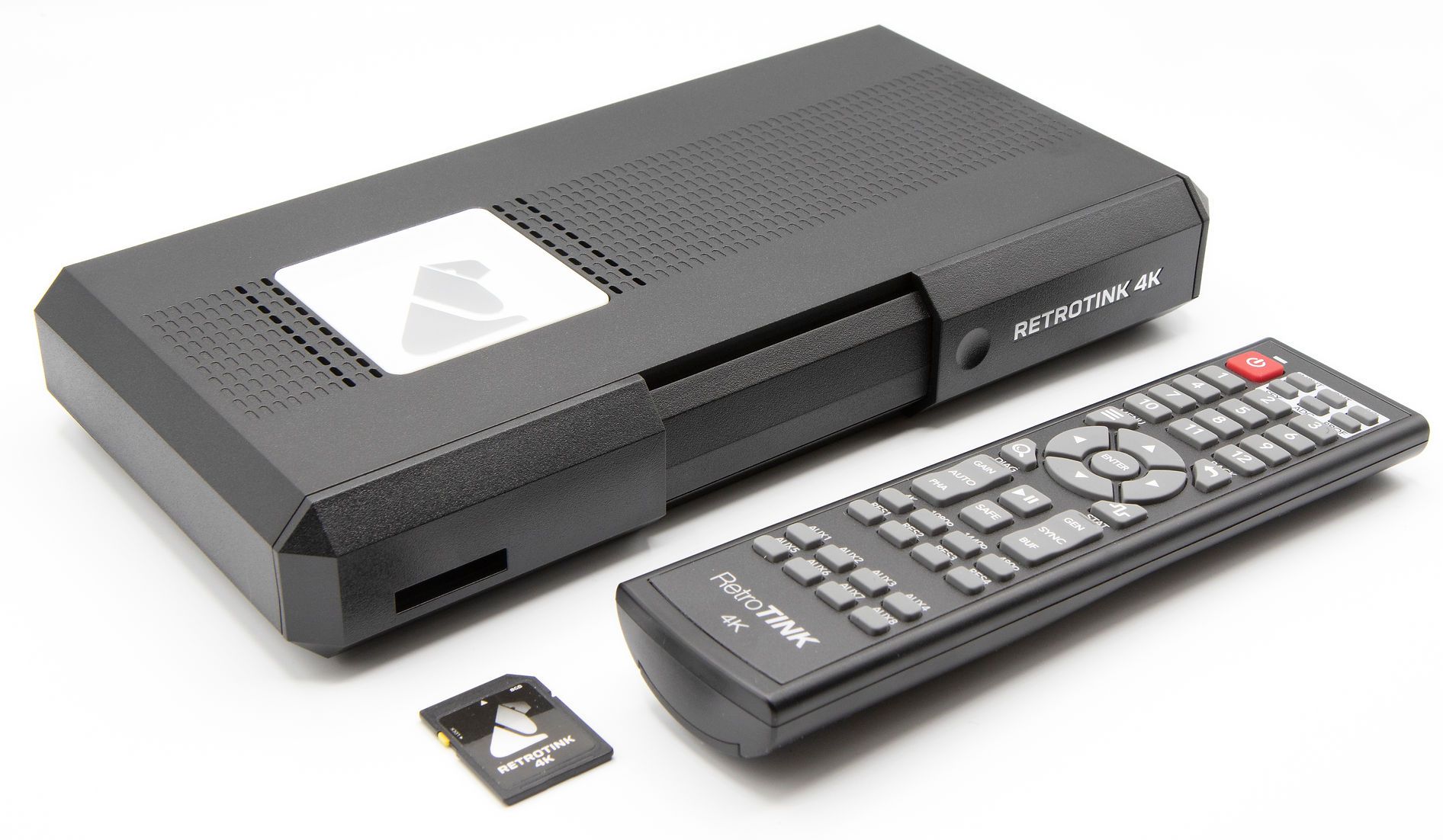

1. RetroTINK‑4K

• Позиционирование: премиум‑решение для ряда консолей и минимальной задержки
• Входы: богатые, в том числе SCART и компонент (в зависимости от комплектации)
• Выход: нативный 4K@60Hz, CRT‑эмуляция, режимы integer scaling
• Преимущества: максимальная совместимость, удобный интерфейс, HDR‑поддержка у некоторых прошивок
• Минусы: высокая цена (в описании ≈ $750), ограниченная доступность

2. RetroTINK‑5X Pro и 2X Pro

• 5X Pro: максимум 1440p, проще и дешевле, удобен для тех, кто не требует 4K
• 2X Pro: бюджетный вариант, хорош для систем с разрешением 576i и ниже
• Цена и доступность обычно лучше, чем у RT4K

3. OSSC (Open Source Scan Converter)

• Позиционирование: энтузиастская альтернатива с упором на integer scaling
• Выход: до 1440p, отличное качество для 240p/480i→HD конверсии
• Входы: SCART, компонент, VGA, 3.5 мм для аудио; композит и S‑Video через адаптер
• Преимущества: низкая задержка, расширяемость, сообщества и модификации
• Минусы: нет нативного 4K, сложнее в настройке для новичков

4. Консоль‑специфические адаптеры и моды

• Компании типа KAICO, Pound Technology, Hyperkin предлагают кабели с встроенным апскейлером
• Преимущество: дешево (≈ $30), простота использования, HDMI на выходе
• Недостаток: качество хуже, чем у полноценного скейлера; чаще ограничены 720p или 1080p
• Моды как DCHDMI от KAICO дают 1080p и возможность включать сканлайны, но требуют пайки

CRT или скейлер — что выбрать

CRT — аутентичность и нативная работа с аналоговыми сигналами. Плюсы:

• Естественные размытости и свечение, которые делали игры красивыми
• Почти нулевая задержка на старых мониторах/технике

Минусы CRT:

• Большой вес и габариты

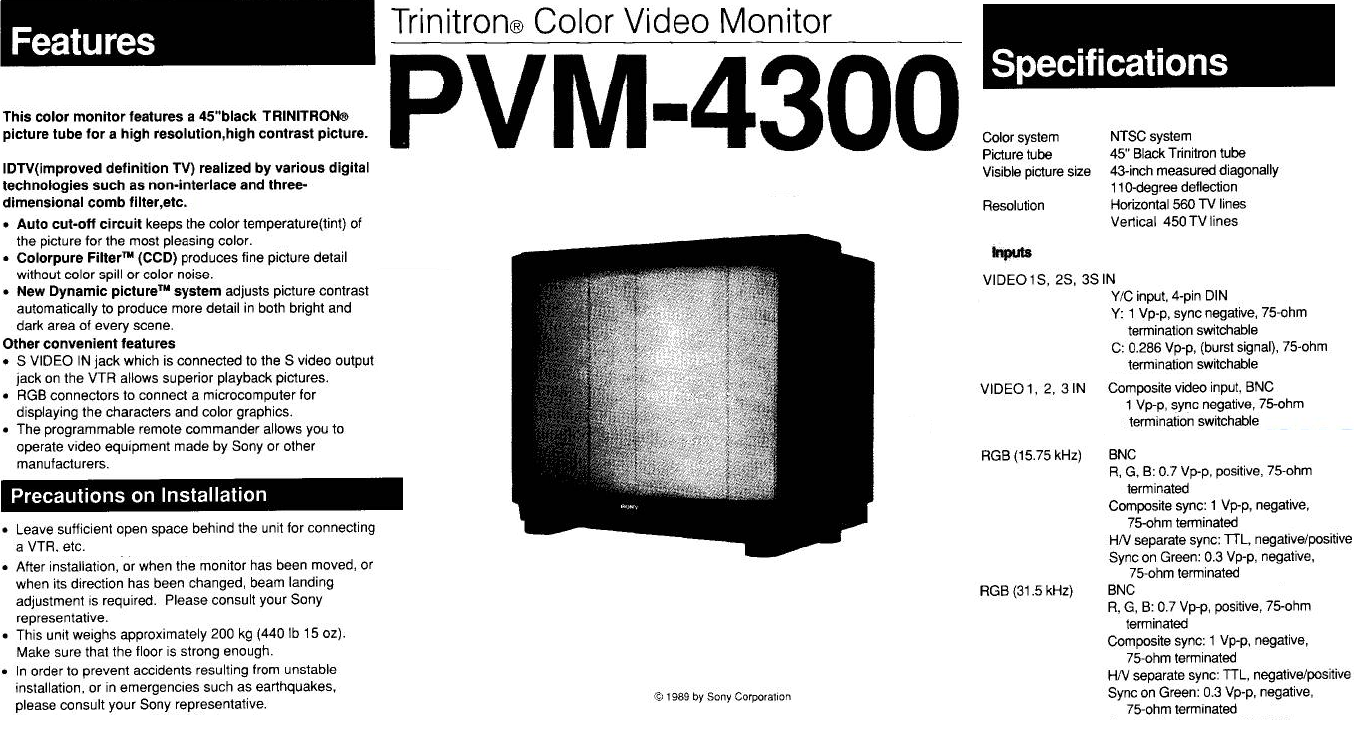

• Дефицит и высокая цена на качественные модели (например, Sony PVM)
• Старение электроники и риск поломки

Скейлеры удобнее, компактнее и часто дешевле с учетом времени и пространства. Они предлагают настройку внешнего вида и удобный цифровой HDMI‑выход.

Как выбрать скейлер: методология (шаг за шагом)

1. Составьте список консолей, которые вы будете подключать
2. Запишите доступные выходы на каждой консоли (композит, S‑Video, компонент, SCART, VGA)
3. Определите свой бюджет и приоритеты: точность пикселя, 4K, CRT‑симуляция, минимальная задержка
4. Проверьте совместимость выбранного скейлера с вашими входами
5. Прочитайте руководства по настройке и тестовым картам; убедитесь, что устройство поддерживает integer scaling
6. При возможности протестируйте устройство в магазине или у знакомых

Критерии приёмки

• Четкое отображение пикселей без размазывания при integer scaling
• Отсутствие разрывов и стробирования при движении камеры или быстрых сценах
• При использовании интерлейсного источника — корректный деинтерлейсинг без лишнего размытия
• Уровень задержки приемлем для игр: для большинства ретро‑игр < 16 мс предпочительно

Тесты и сценарии проверки

• Тестовая картинка с сеткой для проверки выравнивания и геометрии
• Игры с контрастной пиксельной графикой (например, платформеры, файтинги) для оценки четкости
• Движущиеся сцены и быстрая камера (шутеры, гонки) для проверки артефактов и задержки
• Сравнение с CRT, если есть такая возможность, чтоб оценить субъективные различия

Таблица совместимости: платформы, сигналы и рекомендации

| NES / Famicom | RF, композит | SCART‑RGB (если возможно) → OSSC/RetroTINK; иначе композит → RT4K/OSSC | SNES | Композит, S‑Video, RGB/SCART | RGB/SCART → OSSC или RT4K для лучшего результата | Sega Genesis | Композит, S‑Video, RGB | RGB→OSSC/RT4K; композит→RT4K лучшие фильтры | N64 | Композит, S‑Video | RT4K или OSSC для минимальной задержки; моды VGA при наличии | Dreamcast | VGA, S‑Video | VGA→прямо в монитор/скейлер для наилучшего качества | PS1/PS2 | Композит, компонент | Компонент→RT4K; композит→OSSC/RT4K | Xbox 360 | HDMI, иногда компонент | Если 720p/1080p родные — подключайте напрямую; скейлеры полезны при нестандартных выходах

Примечание

Если у вас есть FPGA‑решение типа MiSTer, оно может выдавать нативный цифровой сигнал напрямую в HDMI, что отменяет необходимость внешнего скейлера в ряде сценариев.

Роли и чек‑листы: кому что подходит

• Коллекционер / пурист

  • Приоритет: аутентичность
  • Рекомендуется: качественный CRT, запасные лампы, профессиональная реставрация
  • Скейлер: RT4K как компромисс при отсутствии CRT

• Казуальный игрок

  • Приоритет: удобство и компактность
  • Рекомендуется: консоль‑адаптеры HD или бюджетный RT2X/Hyperkin

• Стример / контент‑создатель

  • Приоритет: четкий, предсказуемый выходной сигнал и стабильность
  • Рекомендуется: RT4K или OSSC + внешний микшер/аудиоинтерфейс

• Технарь / моддер

  • Приоритет: гибкость и расширяемость
  • Рекомендуется: OSSC, FPGA‑решения, DCHDMI и иные моды

Когда скейлеры не решат проблему (контрпримеры)

• Если вы хотите точную эмуляцию CRT‑светения, которую даёт физическая трубка, программная эмуляция скейлера может не убедить вас
• Некоторые старые игр используют нестандартные разрешения или хитрые трюки с сигналом, которые не всегда корректно конвертируются
• Аудио‑синхронизация: при неудачной конфигурации возможно рассинхрон между звуком и видео
• Трехмерные эффекты, рассчитанные на размытость CRT, могут выглядеть иначе на пиксель‑точном апскейле

Альтернативы и гибридные подходы

• FPGA‑решения (MiSTer, MiST) — аппаратная эмуляция с нативным выводом, часто в HDMI
• Прямой мод HDMI для конкретной консоли — лучший путь, если доступен и вы готовы к модификации
• Эмуляция на ПК с ретро‑фильтрами и пост‑обработкой — удобный способ для записи и стриминга, но не заменяет оригинальное железо

Практические советы по настройке

• Всегда используйте integer scaling для пиксельных игр, чтобы избежать частичных пикселей и сглаживания
• Если скейлер поддерживает CRT‑симуляцию, экспериментируйте с яркостью и интенсивностью сканлайнов
• Для наилучшего результата используйте RGB или VGA, когда это возможно. Композит — наихудший источник
• Держите прошивки устройств обновлёнными и ищите советы сообщества по конкретным моделям и играм

Важно

Перед покупкой проверьте, есть ли у выбранного скейлера входы для всех ваших кабелей. Иногда требуется дополнительный адаптер.

Проблемы и устранение неисправностей

• Пятна, полосы или геометрические искажения: проверьте кабели и режим вывода консоли
• Вертикальные/горизонтальные смещения: используйте тестовую картинку и опции геометрии в скейлере
• Нестабильная частота кадров: убедитесь в правильности режимов NTSC/PAL и настройках частоты
• Задержка ввода: включите режим game/low‑lag на телевизоре и используйте режим low‑latency на скейлере

Мини‑справочник по тестам и критериям приёмки

Тесты

• Сетка 1:1 для проверки integer scaling
• Платформер с четкими пикселями для оценки резкости
• Скоростная сцена для оценки задержки и артефактов

Критерии приёмки

• Пиксели ровные, без смешения цветов
• Свободная от мерцания картинка при движении
• При включении CRT‑симуляции нет чрезмерного размытия

Таблица решений: влияние × усилие (качественная оценка)

• Покупка CRT: высокое влияние на аутентичность × высокие усилия (поиск, транспортировка, обслуживание)
• RetroTINK‑4K: высокое влияние × средние усилия (цена, настройка)
• OSSC: высокое влияние × средние усилия (настройка, адаптеры)
• Кабели‑адаптеры: низкое/среднее влияние × низкие усилия
• HDMI‑мод консолей: среднее/высокое влияние × высокие усилия (пайка)

Краткий разбор бюджета и доступности

• Дорогие, но простые в использовании решения: RT4K
• Оптимальный баланс цена/качество: OSSC
• Самый дешевый путь на одну консоль: кабель‑адаптер
• Долгосрочная инвестиция для энтузиаста: FPGA/HDMI‑моды

FAQ: Частые вопросы

Нужно ли платить за RT4K, если у меня есть OSSC?

Зависит от потребностей. RT4K даёт нативный 4K и больше удобных функций из коробки. OSSC экономичнее и чудесно справляется с integer scaling, но не даст 4K.

Поможет ли скейлер при стриминге ретро‑игр?

Да. Стабильный HDMI‑выход упрощает запись и трансляцию, особенно если телевизор не поддерживает аналоговые входы.

Можно ли подключать несколько консолей к одному скейлеру?

Да, многие скейлеры имеют несколько входов. Планируйте маршрутизацию кабелей и уровень громкости для каждого устройства.

Глоссарий (одной строкой)

• Integer scaling: масштабирование изображения кратно исходному пикселю без интерполяции
• Deinterlacing: преобразование интерлейсного видео в прогрессивное
• SCART/RGB: европейский аналоговый стандарт с возможностью передачи компонентного RGB
• CRT: электронно‑лучевая трубка, классический тип телевизора и монитора

Заключение

Если вы храните коллекцию оригинального железа и хотите, чтобы игры выглядели так, как задумано, видео‑скейлер — почти всегда хорошее вложение. CRT остаётся эталоном аутентичности, но скейлеры предоставляют гибкость, компактность и цифровой выход, необходимые для современной гостиной и стриминга. Выбор зависит от бюджета, набора консолей и личных предпочтений в визуале.

Важно

Цены и наличие моделей меняются. Перед покупкой уточните текущую цену и совместимость с вашими кабелями и играми.

Короткое объявление

Если вам нужно быстрое решение: OSSC для экономии с отличным качеством, RT4K если нужен 4K и комфорт. Для одной консоли — дешевый адаптер может быть достаточным.

Окончательное резюме

• CRT = лучший для аутентичности, но неудобен и дорог
• RT4K = премиум‑решение, 4K и простота
• OSSC = лучший баланс цена/качество для purist integer scaling
• Бюджетные адаптеры и моды — практичны для одной системы
