Ремонт дрейфа стиков PS4: полное руководство

Кратко: дрейф стиков DualShock 4 чаще всего вызван изношенными потенциометрами или ослабшими пружинами джойстика. Часто достаточно заменить только потенциометры — это дешевле и проще, чем менять весь модуль. В руководстве — список инструментов, безопасная пайка/десолдеринг, пошаговая разборка, монтаж новых деталей, проверка и советы по устранению неполадок.

Важное: при пайке соблюдайте температуру 660°F (≈349°C) и не держите жало более 3 секунд на контакте, чтобы не повредить плату и компоненты.

Это подробное, практическое руководство по диагностике и ремонту дрейфа стиков (thumbstick drift) для контроллеров PlayStation 4 DualShock 4. Здесь описаны причины дрейфа, когда достаточно заменить только потенциометры, а когда нужен полный модуль, а также показаны лучшие приёмы пайки и десолдеринга.

Кому пригодится: владельцам PS4, мастерам по ремонту игровой техники и всем, кто умеет работать с паяльником.

Основные причины дрейфа и краткая инженерная справка

Аналоговые стики в DualShock 4 состоят из трёх физических частей: корпуса с пружинным джойстиком (gimbal) и две отдельные потенциометрические сборки, регистрирующие движение по осям X и Y. Пружины удерживают джойстик в центральном положении; потенциометры превращают поворот в электрический сигнал.

• Потеря натяжения пружин приводит к боковому люфту. Джойстик не возвращается чётко в центр.
• Износ потенциометров (контактного дорожечного слоя) — частая причина постепенного или прерывистого дрейфа: высокое трение стирает дорожку, появляются шумы и неточные показания.

Вывод: если есть сильный люфт механики — заменяйте весь модуль; если люфт в пределах нормы, а дрейф вызван некорректными сигналами — замените только потенциометры.

Примечание: оригинальные модули Alps (номер RKJXV) надёжнее китайских копий. Оригинальные запчасти продаются у проверенных дистрибьюторов (например, Mouser Electronics). Китайские аналоги работают, но их ресурс и ход могут отличаться.

Что нужно для ремонта (инструменты, расходники)

• Отвертка Phillips #00.
• Пластиковая лопатка или старая кредитка для поддевания корпусов.
• Пинцет точный (по желанию).
• Флaкс-ручка «no clean» и изопропиловый спирт (IPA) высокой чистоты для очистки платы.
• Температурно регулируемая паяльная станция (рекомендуется). Если бюджет ограничен — PINECIL с наконечником 2.4 мм (D24) и USB PD‑питанием. Оптимум — Hakko FX-888D с совместимым долотом.
• Припой: Kester 63/37, диаметр около 0.5 мм (0.02 inch ≈ 0.5 мм) — хорошо течёт.
• Насадка‑долотко для паяльника (chisel tip) — облегчает работу с PTH.
• Отсасыватель припоя (вакуумный насос, например Engineer SS-02) — рекомендуется вместо оплётки для PTH.
• Очиститель жала (латунная губка) или слегка влажная губка для отмывки жала.
• При необходимости — кусачки flush cutters для обрезки выводов.
• Рабочее крепление платы (вспомогательный тисок или 3D‑печатаемый держатель / Play‑Doh как временный держатель).
• Маска/вентиляция при работе с дымом припоя; вытяжка по возможности.

Важно: Datasheet Alps рекомендует температуру пайки до 660°F (≈349°C) не более 3 секунд на контакт. Это критично для сохранения целостности плат и компонентов.

Быстрая методика (мини‑SOP)

1. Полностью зарядите аккумулятор контроллера и сохраните данные, если это нужно. Отключите питание и выньте батарею.
2. Разберите корпус контроллера, снимите верхнюю панель и батарею, освободите плату.
3. Оцените люфт джойстика: если слишком много — меняйте весь модуль; иначе — меняйте потенциометры.
4. Нанесите флaкс, нагрейте контакт, используйте вакуум‑отсос для удаления припоя. Повторите для всех выводов.
5. Установите новые потенциометры/модуль, припаяйте, проверьте электрически и механически.
6. Очистите флюс (IPA), соберите контроллер, проведите калибровку и тестирование.

Пошаговая разборка контроллера DualShock 4

1. Перед началом сотрите статическое электричество с рук и работайте на антистатическом коврике. Выключите контроллер и выньте батарею.
2. Открутите винты корпуса (обычно на задней панели). Используйте отвёртку #00.
3. Аккуратно подденьте верхнюю часть корпуса пластиковой лопаткой. Отложите кнопки и мембраны, чтобы не потерять.

См. наше руководство по замене батареи DualShock 4 для подробной последовательности — разбор сборки там показан пошагово.

Лоток батареи не закреплён винтами — аккуратно приподнимите его с четырёх фиксаторов.

Если вы хотите сохранить плату в корпусе и не снимать её полностью, то можно приступать к пайке, не отделяя плату далее (перейдите к шагу 6).

Отключите ленточный кабель тачпада: аккуратно поверните фиксатор на 90° и вытащите кабель по направляющей за синюю полоску. Затем открутите единственный винт, держащий плату в верхней части.

Переворачивайте и отделяйте плату от корпуса аккуратно, чтобы не уронить подпружиненные кнопки и контактные площадки.

Снимите резиновые насадки стиков, чтобы получить доступ к модулям аналоговых стиков.

Теперь можно аккуратно сдвинуть плату с направляющих и отделить блок с триггерами и моторами вибрации. Бережно обращайтесь с проводами двигателей — при отрыве их можно просто впаять обратно.

Ориентация и выбор стека для замены

Если вы меняете только один стик, держите плату так, как будете смотреть на неё со стороны контактов (вид со стороны пайки). Позиции будут зеркально отображены относительно фронтального вида контроллера.

Отмечайте заранее, какой стик (левый/правый) вы меняете, чтобы не перепутать при сборке.

Как правильно десолдерить: общие принципы

1. Используйте вакуумный отсос для PTH — быстрее и безопаснее для плат, чем оплётка.
2. Нагревайте контакт жалом, затем производите отсос, не отводя жало преждевременно.
3. Если припой старый и плохо течёт (заводской бессвинцовый припой), подпаивайте немного свежего 63/37, чтобы улучшить текучесть, а затем отсасывайте.
4. Поддерживайте жало чистым — покрывайте свежим припоем, затем вытирайте в латунный очиститель или слегка влажную губку.
5. Не держите жало слишком долго — это может отслоить дорожки и повредить через‑платные (PTH) соединения.
6. Работайте в хорошо проветриваемой комнате, используйте вытяжку.

Пояснение: оплётка (desolder braid) лучше для SMD и тонких контактов. Для через‑платных выводов вакуумный насос быстрее и даёт меньший нагрев и меньше рисков.

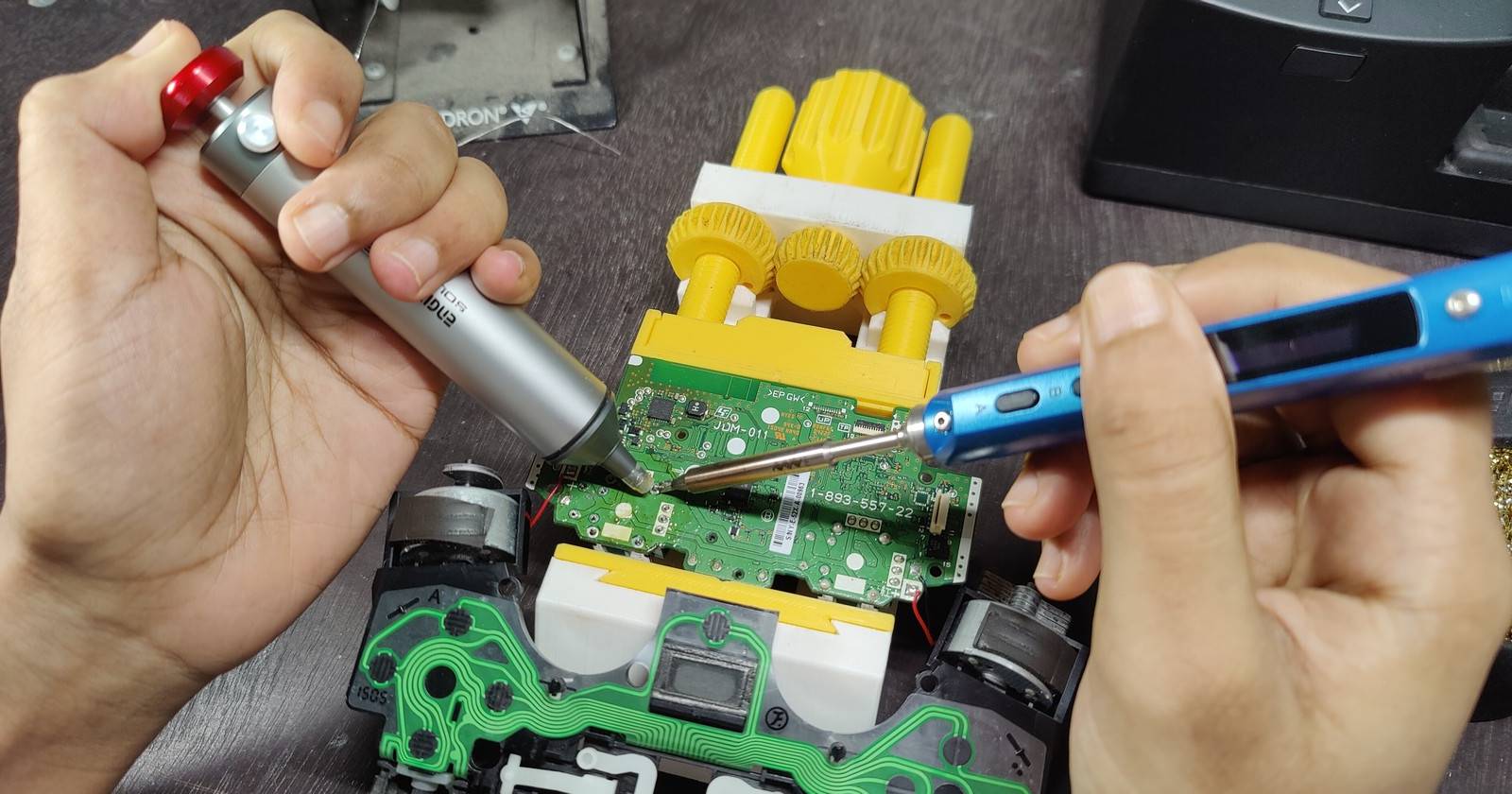

Шаг 7: десолдеринг потенциометров — подробная инструкция

1. Нанесите щедрое количество флaкса на все контакты потенциометра и окружающие площадки.
2. Установите паяльник на 660°F (≈349°C). Поднесите жало к контакту и растопите припой до жидкой консистенции.
3. Пока жало греет контакт, подставьте наконечник вакуумного насоса прямо на место и, не отводя жало, сработайте насос.
4. Если припой не уходит с первого раза, добавьте немного свежего 63/37 припоя, чтобы улучшить текучесть, затем снова примените насос.
5. Делайте это для каждого из трёх выводов потенциометра. После удаления припоя аккуратно вытяните потенциометр из платы.

Важно: заводской бессвинцовый припой может плохо течь. Переход к 63/37 снижает время нагрева и делает процедуру надёжнее.

Очистка и подготовка посадочных мест

1. Удалите остатки припоя и флaкса при помощи теплого жала и вакуумного насоса или аккуратно удалите остатки оплёткой, если нужно.
2. Протрите место изопропиловым спиртом (IPA) и чистой щеткой, чтобы удалить смолы и загрязнения.
3. Осмотрите площадки на предмет поднятых меди или трещин. Если есть повреждения лапок или дорожек, оцените возможность ремонта проводниками или пайкой мостиков.
4. Если площадка отслоилась — требуется опытный ремонт. В большинстве домашних случаев отслоение встречается редко, но возможно при длительном нагреве.

Установка новых потенциометров или модуля

• Если вы меняете весь модуль стика, закрепите модуль механически и пропаяйте все три контакта на плате.
• Если вы меняете только потенциометры, вставьте новые выводы в соответствующие отверстия. Убедитесь, что они сидят заподлицо и не наклонены.

Советы по пайке:

1. Нанесите немного флюса на площадки.
2. Подайте припой на контакт и жало так, чтобы припой красиво растёкся по колечку и и выводу.
3. Держите жало не более 2–3 секунд для каждого контакта. Продолжительное нагревание вредно.
4. После пайки проверьте надёжность механического крепления и отсутствие холодных пайок.

Электрическая проверка перед сборкой

1. Перед полной сборкой подключите плату к питанию и используйте диагностический софт/игру, чтобы проверить отклики стикa, не закрывая корпус.
2. Проверьте центральное положение каждого стика, отсутствие дрейфа и равномерность показаний по осям.
3. Если есть доступ к мультиметру, измерьте сопротивление потенциометров при вращении и убедитесь в плавности изменения.

Важно: если при проверке вы видите дергание, шумы или прерывания — возможно неплотный контакт в пайке или неисправность новой детали.

Сборка и финальная калибровка

1. После успешной проверки очистите плату IPA.
2. Установите плату назад в корпус, подключите ленточный кабель тачпада и закрепите винт.
3. Верните лоток батареи и вставьте батарею.
4. Соберите корпус, закрепите все винты.
5. Подключите контроллер к PS4 и при необходимости выполните калибровку (в некоторых играх/системах есть внутренняя калибровка). Проверьте L3/R3, кнопки и вибрацию.

Тесты и критерии приёмки

Критерии приёмки:

• Джойстики возвращаются чётко в центр без заметного люфта.
• В режиме ожидания нет дрейфа (значение ноль/центр при неподвижном джойстике).
• L3/R3 работают корректно (если заменён весь модуль).
• Никаких посторонних звуков, дерганий или пропаданий сигнала.

Тестовые кейсы:

1. Проверка нулевого дрейфа: оставьте контроллер неподвижным и наблюдайте за движением курсора/положением в меню в течение 60 секунд.
2. Полный диапазон: плавно перемещайте стик по кругу и следите за равномерностью отклика.
3. Настройка в игре: запустите игру с видом от третьего лица и проверьте, нет ли самопроизвольного смещения камеры.
4. Нагрузка: удерживайте стик в крайних положениях 10–20 секунд, чтобы убедиться в механической прочности.

Когда замена потенциометров не сработает (кейс‑фейлы)

• Если люфт механики превышает допустимые границы — замена только потенциометров не уберёт дрейф.
• Если отслоились дорожки платы из‑за перегрева — простая замена деталей не вернёт функциональность.
• При механическом повреждении корпуса модуля (трещины, сломанные фиксаторы) тоже нужен полный модуль.

Альтернативные подходы

• Замена всего модуля стика: проще по механике, но дороже по стоимости запчастей.
• Использование внешней калибровки/фильтрации в ПО (не всегда доступно) — временное решение при слабом дрейфе.
• Покупка восстановленного контроллера — быстрый путь, но не обучающий и может быть дороже самостоятельной замены потенциометров.

Советы по выбору запчастей

• Оригинальные Alps (RKJXV) предпочтительнее по ресурсу и тактильности. Китайские аналоги экономичны, но различаются по качеству.
• Для L3/R3 проблем требуется именно весь модуль, потому что кнопка интегрирована в корпус.
• При покупке обратите внимание на количество циклов (если указано), совместимость с DualShock 4 и отзывы продавца.

Безопасность и охрана труда

• Работайте в хорошо проветриваемом помещении, используйте вытяжку для пайки.
• Избегайте вдыхания дыма припоя.
• Наденьте защитные очки при работе с инструментами и при выпиливании/обрезке выводов.
• Держите детей и домашних животных подальше от рабочего места.

Риски и способы их снижения (матрица)

• Перегрев плат — риск: высокий. Смягчение: соблюдайте рекомендованную температуру и краткость контакта.
• Поднятие дорожек — риск: средний. Смягчение: используйте вакуумный насос, не применяйте чрезмерную силу.
• Неправильная деталь — риск: низкий. Смягчение: проверяйте номер детали и совместимость перед покупкой.

Рекомендации по технике пайки (чек‑лист)

• Жало чистое и покрыто свежим припоем перед каждым контактом.
• Температура станции установлена правильно (≈660°F / 349°C).
• Флaкс нанесён, но не оставлен в избытке; после работы — очистка IPA.
• Использован вакуумный отсос для PTH, не оплётка.

Ролевые чек‑листы

Новичок:

• Подготовить инструменты и рабочее место.
• Сфотографировать плату перед разборкой.
• Менять потенциометры при минимальном люфте.
• Тестировать до сборки.

Продвинутый пользователь:

• Использовать вакуумный насос, контролируемую станцию.
• Диагностировать мультиметром и осциллографом (при наличии).
• Восстановление дорожек при необходимости.

Сервисный техник:

• Проверять партии запчастей, иметь запас оригиналов и качественных копий.
• Вести документацию по ремонту, использовать контроль качества 3‑точечных тестов.

Короткий глоссарий (1‑строчники)

• PTH: through‑hole компонент, выводы проходят через плату.
• Флaкс: химикат для улучшения смачивания припоя и очистки оксидов.
• Desolder braid: оплётка для удаления припоя (лучше для SMD).
• Vacuum pump: вакуумный отсос для мгновенного удаления расплавленного припоя.

Локальные замечания для России / СНГ

• При выборе запчастей обращайте внимание на срок доставки и таможенные пошлины при заказе из‑за границы.
• На вторичном рынке часто встречаются китайские аналоги; проверяйте фото и отзывы продавца.

Сборка итогов и контроль качества

После сборки запустите серию тестов (см. тестовые кейсы). Убедитесь, что контроллер стабилен в использовании минимум 24 часа в различных режимах: меню, игра,_idle.

Если всё проходит — вы экономично и эффективно продлили жизнь контроллера. Если нет — возможно, потребуется замена полного модуля или вмешательство специалиста.

Ключевые выводы:

• Дрейф чаще всего вызван износом потенциометров; при нормальном механическом люфте замените только их.
• Используйте вакуумный отсос и свежий 63/37 припой для надёжного десолдеринга.
• Соблюдайте температурные ограничения и краткость нагрева, чтобы не повредить плату.
• Всегда тестируйте контроллер до окончательной сборки.
