Резисторный потенциометр и ротационный энкодер для Arduino

Введение

Ручки управления — одни из самых приятных в использовании элементов интерфейса. Они дополняют сенсорные экраны, кнопки и переключатели, обеспечивая точную и удобную физическую обратную связь. Для DIY‑проектов на Arduino обычно применяют либо потенциометры, либо ротационные энкодеры. Внешне они похожи, но принцип работы и интеграция с контроллером различаются.

Важно: термины в одну строчку:

• Потенциометр — переменный резистор с конечным ходом.
• Энкодер — датчик поворота, выдаёт цифровые импульсы/состояния.

Что такое потенциометр?

Потенциометр — это трёхвыводный переменный резистор: один вывод — «земля», второй — «вход опорного напряжения» (обычно 5 В для Arduino), третий — «выход» (съём с движка). Поворачивая вал, вы изменяете положение движка по резистивному слою и тем самым получаете изменяющееся напряжение на выходе. На Arduino это легко читается через аналоговый вход (analogRead), который возвращает значение в диапазоне 0–1023 для 10‑битного АЦП.

Характерные свойства:

• Фиксированный угол поворота: есть начало и конец.
• Может быть плавным или с тактильной ступенью.
• Подходит для управления яркостью, громкостью, уровнем сигнала.

Что такое ротационный энкодер?

Ротационный энкодер использует оптическую или магнитную схему и несколько контактов (обычно A и B — фазные выходы, плюс общая кнопка и питание). При вращении вал генерирует сигналы на выходах с фазовым сдвигом, что позволяет определять направление и шаги. Многие энкодеры имеют неограниченный круговой ход и встроенную кнопку, активируемую нажатием вала.

Характерные свойства:

• Не имеет физического конца вращения — непрерывный ход.
• Дискретные шаги с тактильной отдачей удобны для меню.
• Требует обработки цифровых сигналов (дебаунс, определение направления).

Краткое сравнение

• Простота: потенциометр проще в проводке и коде.
• Диапазон: потенциометр выдаёт непрерывное значение; энкодер — дискретные шаги и шаговая точность зависит от механики.
• Интерфейс: потенциометр — аналоговый вход; энкодер — цифровые входы (часто с прерыванием).
• Применение: потенциометр — аналоговая регулировка; энкодер — меню, счётчики, макросы.

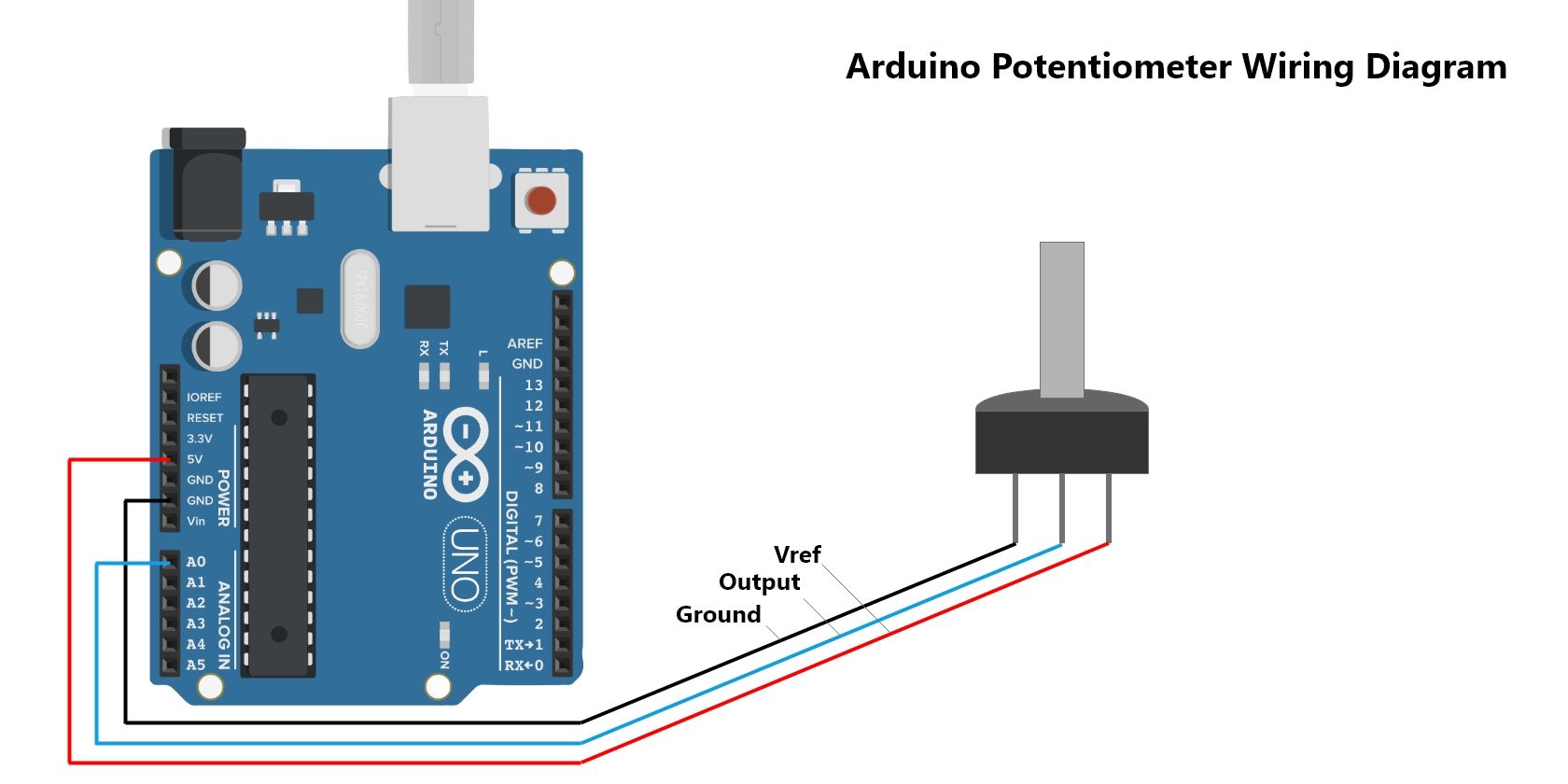

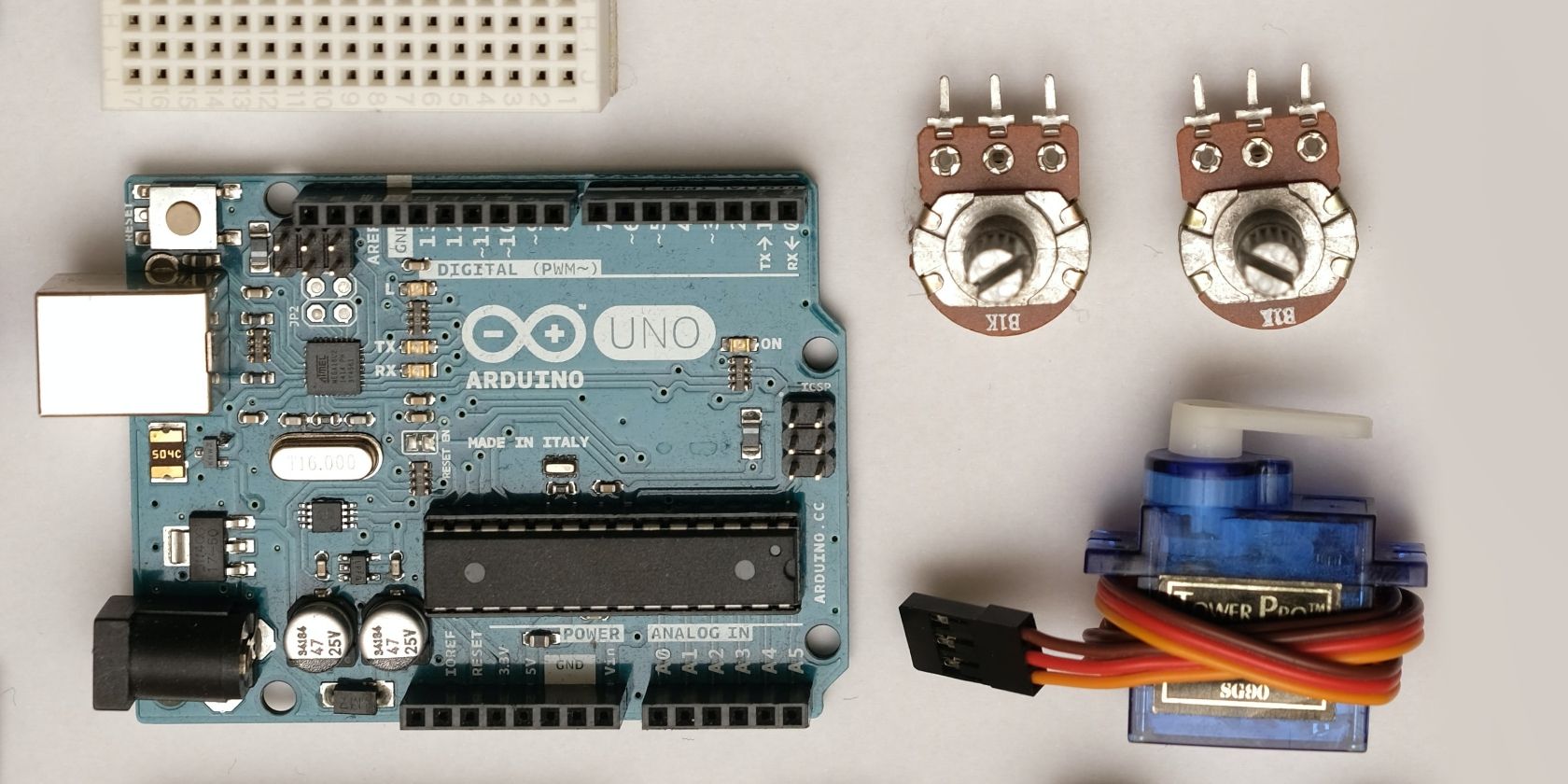

Подключение потенциометра к Arduino

Типичная распиновка потенциометра (трёхконтактный):

• GND — к GND Arduino.
• VCC (Vref) — к 5V (или 3.3V при питании 3.3V).
• Output (средний вывод, wiper) — к аналоговому входу (например, A0).

Практическая рекомендация:

• Если используете питание 5 В, помните про масштаб показаний: analogRead возвращает 0–1023 при 0–5 В.
• Для снижения шума можно добавить маленький конденсатор (например, 10–100 нФ) между выходом потенциометра и землёй.

Корректный пример кода для Arduino (потенциометр)

Пример: чтение потенциометра и управление яркостью светодиода через ШИМ (pin 9).

const int potentiometerPin = A0; // вход потенциометра
const int ledPin = 9;            // ШИМ выход для LED

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int raw = analogRead(potentiometerPin);      // 0..1023
  int pwm = map(raw, 0, 1023, 0, 255);         // приведение к 0..255
  analogWrite(ledPin, pwm);                    // управляем яркостью
  Serial.print("ADC: ");
  Serial.print(raw);
  Serial.print(" -> PWM: ");
  Serial.println(pwm);
  delay(50); // небольшая пауза для стабильности
}

Пояснения:

• map() возвращает целое значение, поэтому нужно присваивать результат.
• analogWrite на Arduino UNO даёт ШИМ на пинах, поддерживающих PWM (3, 5, 6, 9, 10, 11).

Кейс: хотите более стабильные показания — используйте усреднение нескольких значений analogRead или цифровой фильтр низких частот.

Подключение ротационного энкодера к Arduino

Распиновка стандартного энкодера (часто 5 выводов):

• GND — земля.
• VCC — питание (5V или 3.3V, смотрите даташит).
• CLK (A) — основной выход фаз.
• DT (B) — вспомогательный выход фаз.
• SW — кнопка (если есть).

Полезные советы по подключению:

• Подключайте цифровые выводы энкодера к Arduino с возможностью прерываний для более точного отслеживания вращения (например, пины 2 и 3 на UNO).
• Если библиотека или скетч ожидает подтяжку, используйте внутренние подтягивающие резисторы: pinMode(pin, INPUT_PULLUP).
• Кнопку SW можно подключить на цифровой вход с подтяжкой к Vcc или GND в зависимости от логики.

Библиотеки и альтернативы

• SimpleRotary — простая библиотека для базовой работы с энкодером.
• Encoder (PJRC) — популярная библиотека, оптимизированная под прерывания и высокую частоту.
• Можно реализовать обработку вручную через прерывания и декодирование фаз A/B.

Пример корректного кода с SimpleRotary

Пример на основе SimpleRotary (подключите библиотеку SimpleRotary в менеджере библиотек или скачайте с GitHub). Убедитесь в корректности include.

#include

// порядок: CLK, DT, SW — укажите номера пинов, которые вы используете
SimpleRotary rotary(2, 3, 4);

void setup() {
  Serial.begin(9600);
}

void loop() {
  int encoderRotation = rotary.rotate();
  if (encoderRotation == 1) {
    Serial.println("clockwise");
  }
  if (encoderRotation == 2) {
    Serial.println("counter-clockwise");
  }

  int encoderButton = rotary.push();
  if (encoderButton == 1) {
    Serial.println("button pressed");
  }

  delay(10);
}

Пояснения:

• rotary.rotate() обычно возвращает 0 (нет движения), 1 (по часовой), 2 (против часовой). Проверьте документацию библиотеки — значения могут отличаться.
• rotary.push() возвращает состояние нажатия кнопки.

Обработка без библиотеки (кратко)

Если вы пишете обработчик сами, рекомендуются:

• Использовать прерывания для одного из фазных каналов и читать состояние второго канала для определения направления.
• Добавить программный дебаунс (несколько мс) или аппаратный RC‑фильтр.

Простой паттерн в ISR:

• По фронту A читать уровень B: если B==A -> направление «вперёд», иначе «назад».
• Инкремент/декремент счётчика состояния.

Когда выбирать что: руководство по выбору

Ниже — упрощённый алгоритм выбора компонента для проекта.

flowchart TD
  A[Нужна ли непрерывная ручная регулировка?] -->|Да| B{Требуется ли точная настройка положения?|}
  B -->|Да| C[Потенциометр]
  B -->|Нет| D[Потенциометр возможен]
  A -->|Нет| E[Нужны дискретные шаги/меню]
  E --> F[Энкодер]
  C --> G[Простой аналоговый вход]
  D --> G
  F --> H[Использовать библиотеку или прерывания]

Короткие эвристики:

• Если вы хотите «плавно» менять значение (например, уровень громкости), берите потенциометр.
• Если нужно вращать бесконечно по кругу и пролистывать меню — энкодер лучше.
• Для макропадов, где важны нажатия и шаги, энкодеры дают больше гибкости.

Практические сценарии и примеры применения

1. Яркость светодиодов / регулировка громкости — потенциометр.
2. Меню навигации на OLED / переключение параметров — энкодер + кнопка.
3. Физические фейдеры в аудиопроектах — длинные слайдеры потенциометров.
4. Макропады и контроллеры для DAW — энкодеры с шагами и кнопкой.

Отладка и распространённые проблемы

Проблема: «шумные» показания потенциометра.

• Решение: добавьте усреднение, малую временную фильтрацию или RC‑фильтр.

Проблема: энкодер даёт ложные срабатывания или прыжки счётчика.

• Решение: используйте прерывания, активируйте INPUT_PULLUP, добавьте аппаратный или программный дебаунс.

Проблема: кнопка энкодера не реагирует корректно.

• Решение: проверьте полярность подключения, используйте подтяжку и реализуйте антидребезг (software debounce).

Сравнительная матрица (кратко)

• Простота проводки: потенциометр > энкодер.
• Точность аналоговой регулировки: потенциометр > энкодер (в аналоге).
• Удобство меню и неограниченный ход: энкодер > потенциометр.
• Стоимость: обычно схожая, потенциометр чуть дешевле.

Советы по выбору компонентов и совместимости

• Обращайте внимание на рабочее напряжение: многие энкодеры и потенциометры нормально работают от 3.3–5 В, но уточняйте в даташите.
• Для плат на 3.3 В (ESP32, SAMD) используйте 3.3 В как Vref или включайте делитель/адаптацию.
• Для акустики и аудио применяйте логарифмические (audio taper) потенциометры для более естественного восприятия громкости.

Мини‑методология: как протестировать ручку в прототипе

1. Подключите схему на макетной плате.
2. Выведите показания в Serial Monitor.
3. Проведите 30 секунд непрерывных поворотов/нажатий — наблюдайте за стабильностью.
4. Проверьте в реальных условиях: шум, дребезг, температурная стабильность.

Роли и чек-лист перед развёртыванием

Для хобби‑мастера:

• Проверить распиновку и питание.
• Подключить к корректному аналоговому/цифровому входу.
• Запустить пример и вывести значения в Serial.

Для преподавателя/образовательного набора:

• Подготовить схемы, печатные инструкции, вопросы по измерениям.
• Дать задания: усреднение сигнала, реализация меню.

Для промышленного прототипа:

• Оценить ресурс механики (срок службы шагов).
• Добавить защиту от электромагнитных помех.
• Спроектировать резьбовые крепления и совместимость с панелью.

Краткий глоссарий (одна строка)

• ADC — аналого‑цифровой преобразователь, читает значения напряжения.
• Wiper — движок потенциометра (средний контакт).
• Debounce — устранение дребезга контактов.

Часто задаваемые вопросы

Q: Можно ли заменить энкодер потенциометром в меню?
A: Частично — да, но у потенциометра есть конечный ход и отсутствие «клика», что неудобно для циклической навигации.

Q: Нужна ли дополнительная защита для потенциометра?
A: Для бытовых приложений обычно нет; в промышленных — стоит предусмотреть ограничение тока и механическую защиту.

Итог

Потенциометр удобен для простых аналоговых регулировок и быстр в реализации. Ротационный энкодер даёт расширенные возможности управления интерфейсом, но требует небольших усилий по обработке сигналов. Выбор зависит от задач: плавная аналоговая регулировка — потенциометр, дискретная навигация и макросы — энкодер.

Важно: перед интеграцией в устройство проверьте совместимость по напряжению и отладьте поведение в реальных условиях.
