Как паять: полное руководство для начинающих

Введение

Пайка — это навык, который понадобиться каждому, кто работает с электроникой: от простого ремонта до создания собственных устройств. Это доступно, недорого и быстро окупаемо по времени: освоив базовые приёмы, вы будете уверенно собирать и ремонтировать устройства.

Коротко о терминах (1 строка каждый):

• Пайка — метод соединения металлических частей с помощью расплавленного припоя.
• Припой — сплав, который плавится при температуре ниже металлов, которые соединяют.
• Флюс — химия или связующее в сердечнике припоя, которое очистит и улучшит смачиваемость.

Важные правила безопасности

• Важно: паяльник и расплавленный припой горячие — держите детей и домашних животных в стороне от рабочего места.
• Работайте над устойчивой, негорючей поверхностью (рабочий стол, фанера или специальная паяльная доска).
• Носите защитные очки: базовые защитные очки стоят менее $10 на Amazon; при наличии очков для зрения используйте защитные очки по рецепту.
• Вытяжка или фумитре́йктор (fume extractor) — рекомендовано для удаления паров припоя и флюса при регулярной работе.
• Ведите огнетушитель и аптечку поблизости; имейте план действий при ожоге или возгорании.

Оборудование и расходники (чеклист)

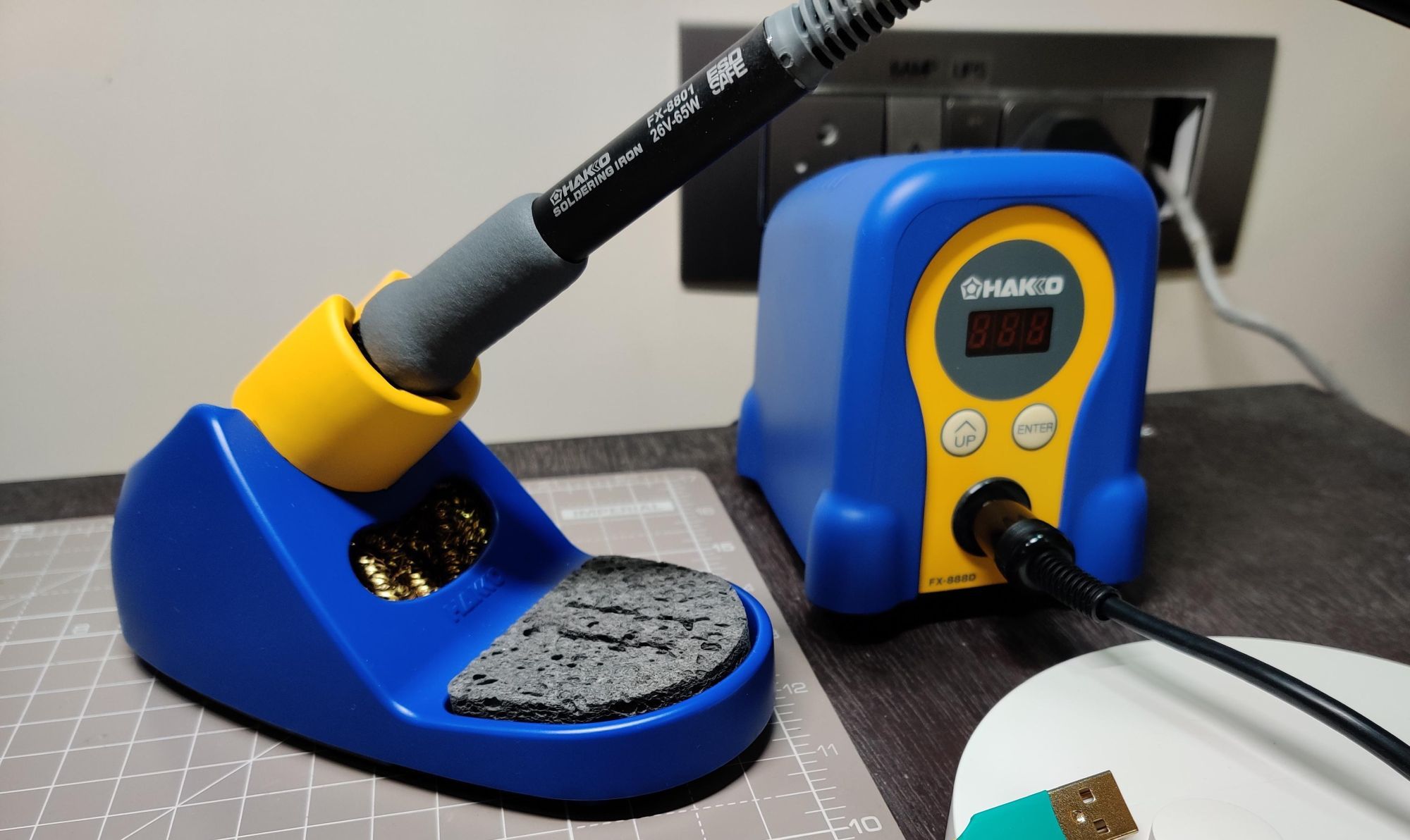

• Паяльник или паяльная станция с регулируемой температурой (лучше для новичков).
• Подставка/держатель для паяльника с влажной губкой или латунной стойкой для очистки жала.

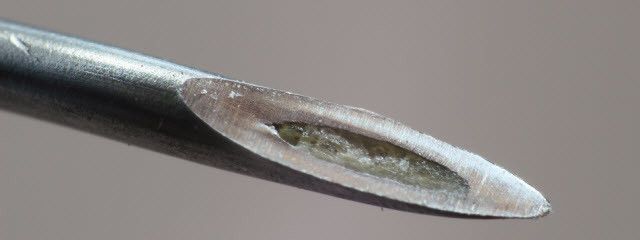

• Припой с флюсовым (rosin) сердечником, диаметр ~0.8 mm (≈1/32 дюйма) — универсальный выбор для электроники.
• Флюс в тюбике или гелевый флюс для повторного применения и ремонтов.
• «Helping Hand» или маленькая тисочная струбцина для фиксации компонентов.
• Защитные очки и вытяжка.
• Пинцеты, кусачки для выводов, маленькая отвертка, набор напильников.
• Лупа или увеличительная лампа при необходимости.

Две ключевые профессиональные техники

Лужение жала паяльника

Перед началом пайки прижмите припой к нагретому жалу паяльника. Это называется лужением жала — тонкий слой припоя улучшает теплопередачу и защищает жало от окисления. Делайте это регулярно при старте рабочего сеанса и после очистки жала.

Как лудить: дождитесь, когда жало нагреется до рабочей температуры (в среднем 300–350 °C для большинства припоев), приложите припой к жалу — он расплавится и образует ровное покрытие. Излишки удалите на влажной губке или латунной стружке.

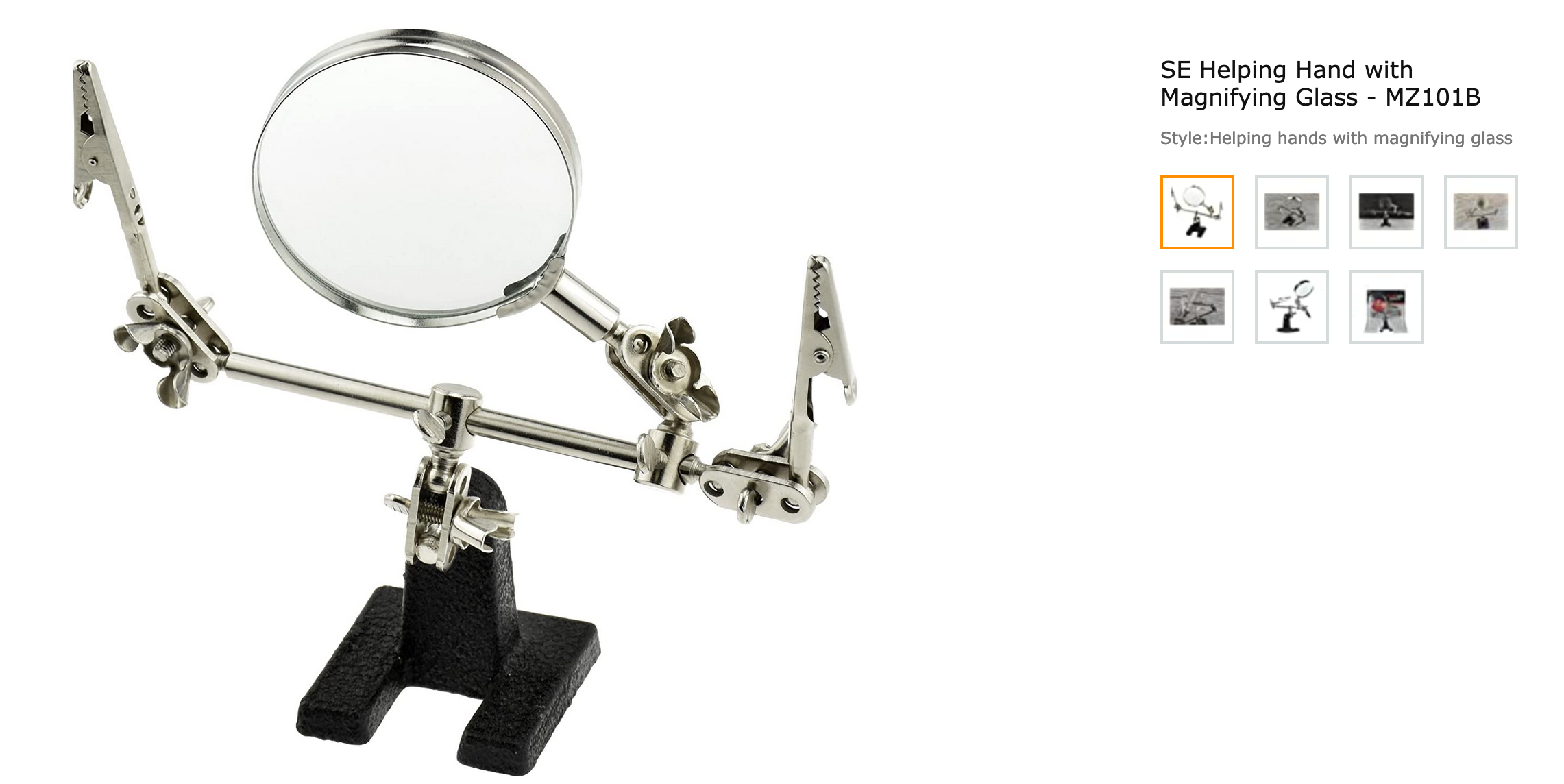

Фиксация деталей: «Helping Hand»

Пайка требует фиксации заготовки, потому что у вас только две руки. «Helping Hand» — недорогой стенд с зажимами и иногда лупой, который удерживает плату и компоненты в нужной позиции. Для более тяжёлых деталей используйте маленькие тиски.

Пошаговая методика пайки сквозных выводов (SOP)

1. Подготовка
   • Очистите рабочую поверхность. Подключите вытяжку.
   • Установите температуру паяльника: для свинцового припоя обычно 300–320 °C; для бессвинцового — чуть выше. Если вы используете конкретный сплав, следуйте рекомендациям производителя.
   • Лудите жало.
2. Подготовка компонентов и платы
   • Промойте плату, если есть загрязнения. Слегка залудите выводы провода или выводы компонента.
   • Вставьте компонент в отверстия и слегка выгните выводы, чтобы зафиксировать его.
3. Нагрев и подача припоя
   • Подавайте тепло одновременно на вывод и контактную площадку: держите жало под углом ~45° в месте их стыка.
   • Поднесите припой к нагретой детали (не к жалу) — припой расплавится и вытечет по стыку.
   • Уберите припой, затем жало. Дождитесь застывания, не трогайте место, пока припой не остынет.
4. Проверка и очистка
   • Уберите лишние выводы, обработайте флюс (при необходимости) и очистите плату изопропиловым спиртом.

Совет: Научитесь «нагреть всё, затем подать припой» — это ключ к ровным швам и хорошему контакту.

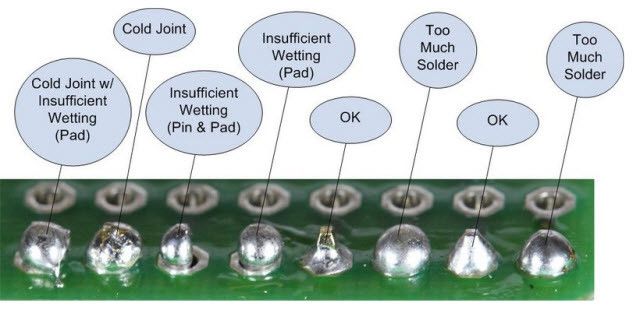

Как выглядит хорошее соединение

• Поверхность соединения гладкая и блестящая (для традиционного припоя на основе олова).
• Припой образует ровную «юбку» вокруг вывода и полностью контактирует с платой.
• Соединение механически крепкое — компонент не «гуляет» в отверстии.

Если припой тусклый, зернистый, есть трещины или капли — это холодный шов и он может не проводить ток надежно.

Типичные ошибки и как их избежать (эвристики)

• Ошибка: нагреваете только припой. Правильно: нагревайте деталь, а затем подавайте припой.
• Ошибка: держите жало слишком долго. Правильно: нагрейте и быстро снимайте тепло — длительный контакт может повредить компонент или плату.
• Ошибка: не лудите жало/выводы. Правильно: регулярно чистите и лудите жало, и приготавливайте выводы.

Тесты и критерии приёмки (что проверить после пайки)

• Внешний вид: гладкость, блеск (при традиционном припо́е), отсутствие мостиков.
• Механика: при лёгком потягивании компонент не шатается.
• Электрическая проверка: мультиметром проверьте проводимость и отсутствие короткого замыкания на соседних дорожках.
• Тепловая проверка: при включении устройства убедитесь, что соединение не нагревается сильнее обычного.

Отладка дефектов и план возврата (runbook)

Проблема: холодный шов (матовый, треснувший)

• Действие: разогрейте место, добавьте немного чистого припоя и флюса, затем быстро снимите тепло.
• Откат: при неисправимости удалите припой с помощью оплетки (desoldering braid) или насоса и перепайте.

Проблема: мост между контактами

• Действие: используйте оплётку или шприц флюса и прогрейте — оплётка снимет лишний припой.
• Откат: при повреждении посадочных площадок — оцените необходимость ремонта дорожки или перемычки.

Проблема: окислённое жало

• Действие: почистите латунной щёткой, залудите заново. Замените жало, если покрытие повреждено.

Альтернативные методы соединения (когда не паять)

• Клеммники и клеммные колодки: удобны для силовых соединений и быстрого обслуживания.
• Обжимные контакты (crimp): надёжные и долговечные для проводов больших сечений.
• Проволочная намотка (wire-wrap): устаревший метод, полезен для прототипирования без пайки.
• Безпайные макетные платы (breadboard): для прототипов и обучения без ювелирной пайки.

Когда не паять: если соединение должно быть регулярно разъёмным или если это поле с высокими требованиями безопасности (обратите внимание на спецификации производителя).

Сравнение припоев (краткий список)

• Свинцовый припой (SnPb): легче паять, более блестящие швы; в среде многих стран ограничен из-за RoHS.
• Бессвинцовый припой (SnAgCu и др.): требует более высокой температуры, меньше риска токсичности, но сложнее в работе.
• Сердечник с канифолью (rosin-core): оптимален для электроники — содержит флюс.

Мини-методология для обучения (5 шагов)

1. Освойте базовые движения с холодными инструментами (фиксация, удержание паяльника).
2. Практикуйтесь на обрезках провода и выводах: лужение, соединение двух проводов.
3. Перейдите на макетные платы и недорогие наборы для пайки (ниже — проекты).
4. Тренируйте распайку и исправление ошибок.
5. Переходите к более тонкому монтажу (SMD) после уверенной практики на сквозных компонентах.

Проекты для начала

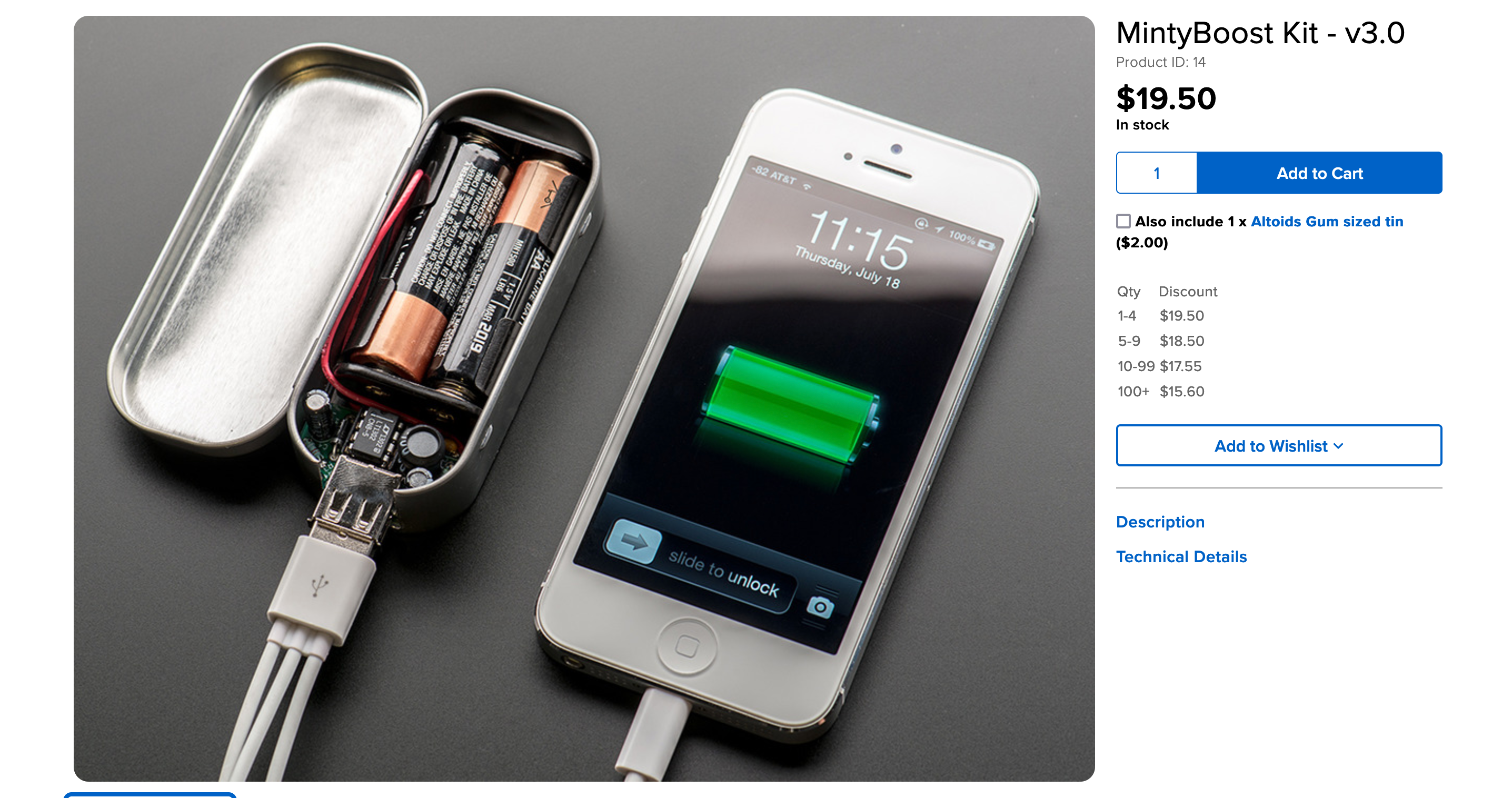

Minty Boost Kit — портативная зарядка от AA-батарей

Почему начать: простой, практичный и даёт результат — рабочее устройство, полезное в походе или в автомобиле.

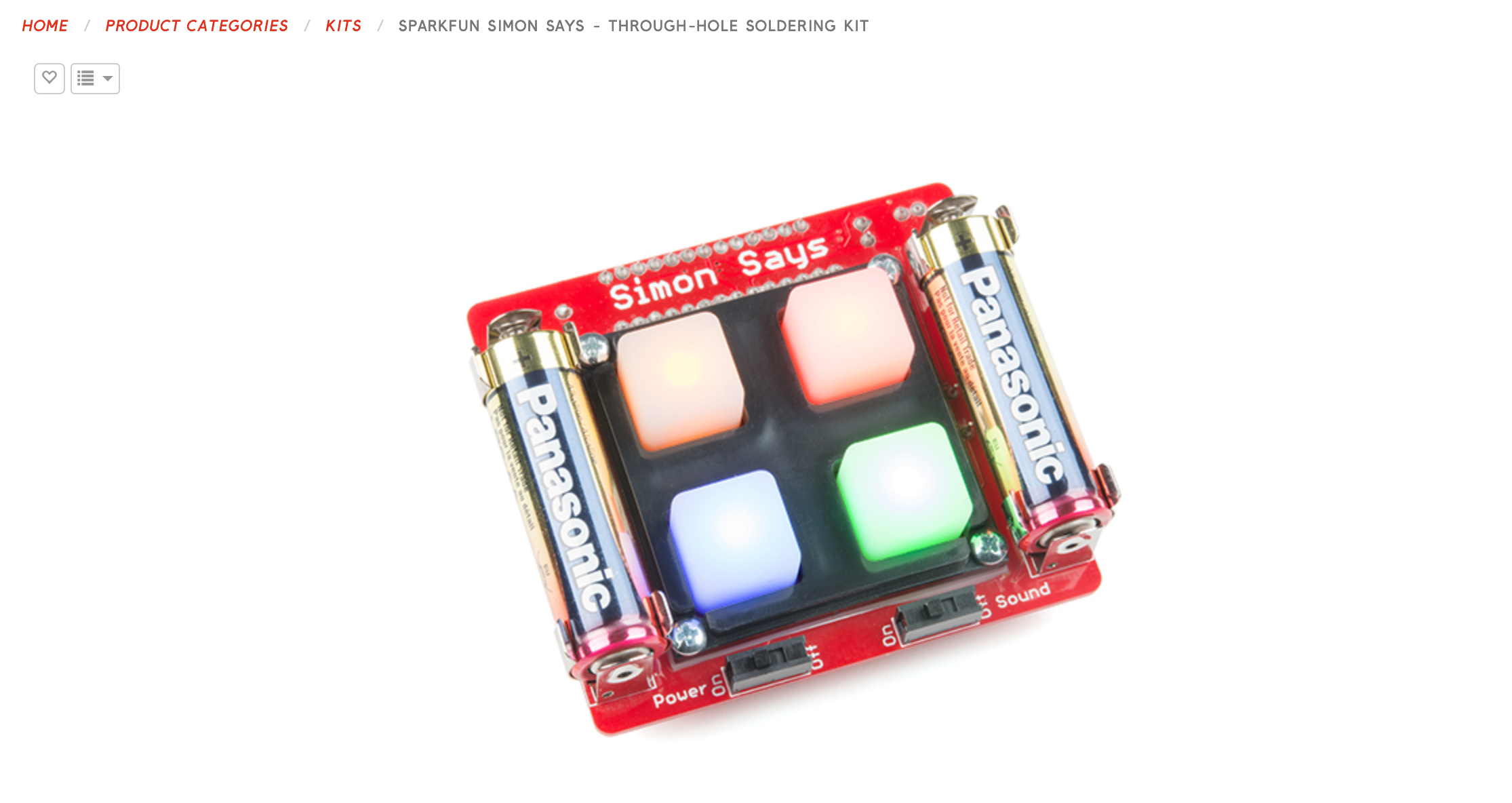

SparkFun Simon Says — обучающий набор с микроконтроллером

Почему начать: позволяет попрактиковать пайку мелких выводов и радиодеталей, обычно сопровождается понятной документацией.

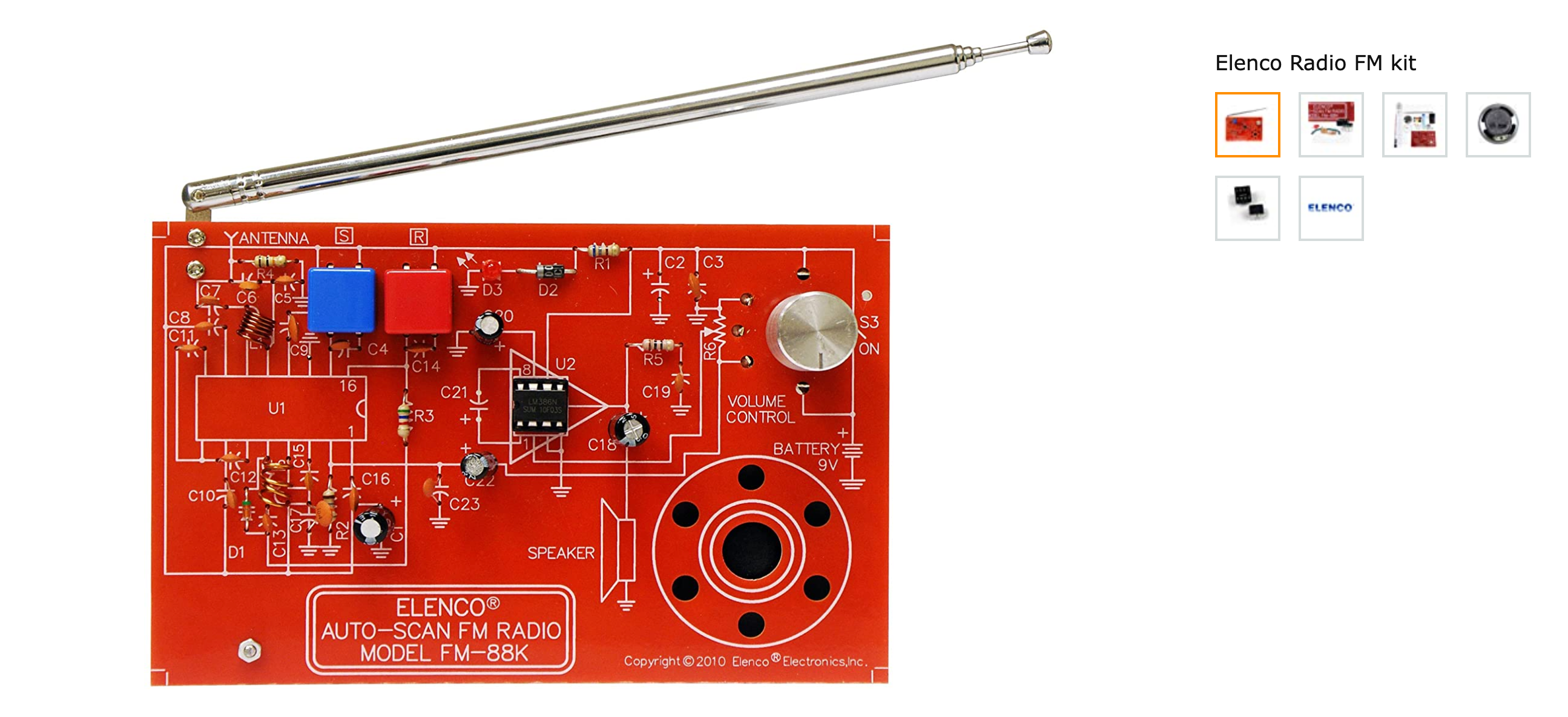

FM-радио DIY

Почему начать: много выводов и компонентов, обучение работе с диапазоном частот 88–108 МГц и основам радиотехники.

Чеклист по ролям (быстрый доступ)

Хоббист:

• Бюджетная паяльная станция, припой 0.8 mm, Helping Hand, очки.

Ремонтник:

• Регулируемая паяльная станция, набор сменных жал, оплётка, насос для выпадения припоя, тестер.

Преподаватель/мастерская:

• Несколько станций, вытяжки, защитные очки для группы, набор комплектов для учеников.

Тестовые случаи и критерии приёмки для учебной платы

• ТК1: Все сквозные выводы запаяны и не движутся при лёгком натяге.
• ТК2: Отсутствие кратных мостиков между соседними паяными площадками.
• ТК3: Все цепи, которые должны проводить, показывают непрерывность мультиметром; недопустимы короткие замыкания.

Частые вопросы (FAQ)

Какую температуру установить на паяльнике?

Для большинства свинцовых припоев 300–320 °C — ориентир. Для бессвинцовых припоев установите температуру выше (обычно 330–370 °C). Подстраивайтесь под конкретный припой и используйте минимально эффективную температуру.

Какой припой выбрать для начинающего?

Припой с канифольным сердечником 60/40 (Sn/Pb) проще в работе; если важно избежать свинца, берите бессвинцовый припой с флюсовым сердечником, но будьте готовы к повышенной температуре.

Нужно ли использовать флюс отдельно?

Для ремонта и трудных мест флюс в тюбике поможет очистить контакт и улучшить смачивание. Для обычной работы достаточно припоя с флюсовым сердечником.

Как избавиться от запаха при пайке?

Используйте вытяжку и/или работайте при открытом окне. При постоянной пайке вытяжка обязательна.

Что лучше для мелких плат — паяльная станция или паяльник‑ручка?

Станция с регулировкой температуры даёт стабильность и защиту от перегрева — предпочтительна для всех уровней.

Глоссарий (1 строка)

• Лужение: покрытие жала припоем для улучшения теплопередачи.
• Флюс: средство для удаления окислов и улучшения смачиваемости.
• Оплётка: плетёная медная лента для удаления припоя с контактов.

Заключение и рекомендации

Пайка — навык, который развивается через практику и внимание к безопасности. Начните с простых упражнений, соблюдайте SOP, держите рабочее место в чистоте и используйте защиту от паров. Со временем вы научитесь быстро диагностировать и исправлять дефекты, а также переходить на более сложные технологии (SMD, многослойные платы).

Важно: регулярная чистка жала и контроль температуры — две самые частые причины долговечных и аккуратных соединений.

Короткая шпаргалка для первой сессии:

• Подготовьте рабочее место и вытяжку.
• Настройте станцию и залудите жало.
• Лудите выводы, фиксируйте компонент, нагрейте деталь, добавьте припой.
• Проверьте по критериям приёмки и очистите плату.

Спасибо за внимание — практикуйтесь и начинайте с проекта Minty Boost или SparkFun Simon Says для первых побед!
