Как пользоваться паяльником: руководство для начинающих

Быстрые ссылки

• Что такое пайка?

• Правила безопасности

• Очистка и лужение жала

• Соединение деталей

• Распайка и удаление припоя

(Источник изображения: oskay)

Что такое пайка?

(Источник изображения: Public Domain Photos)

Паяльник — это инструмент с металлическим жалом, который нагревается до высокой температуры для передачи тепла на проводники, выводы компонентов и контактные площадки печатных плат. В исходном тексте упоминается приблизительно 800 °F (около 427 °C) — это иллюстрация того, насколько горячим может быть жало; у большинства бытовых паяльников рабочие температуры обычно варьируются в пределах 200–450 °C и регулируются в моделях с регулировкой.

При пайке нагревают места соединения, после чего подают припой, который при расплавлении образует надёжный электрический и механический контакт. Для электроники чаще всего используют припой с составом 60% олова и 40% свинца (60/40). Существуют также бессвинцовые составы — они экологичнее, но имеют более высокую температуру плавления и менее «мокрые» свойства, поэтому требуют более мощного и стабильного паяльника.

Внутри припоя обычно находится флюс (rosin-core для электроники), он очищает места пайки от окислов и улучшает смачивание. Кислотный флюс применяется в сантехнике и агрессивен к электронике — для плат его нельзя использовать.

Совет по инструменту: лучше потратить $30–40 на качественный 20–30 Вт паяльник с регулируемой температурой, чем покупать очень дешёвую модель. Также существуют паяльные пистолеты (guns) — их применяют для толстых проводов и работ, не рекомендованных для печатных плат: у таких пистолетов на жалe часто присутствует сетевое напряжение, что опасно для чувствительной электроники.

Правила безопасности

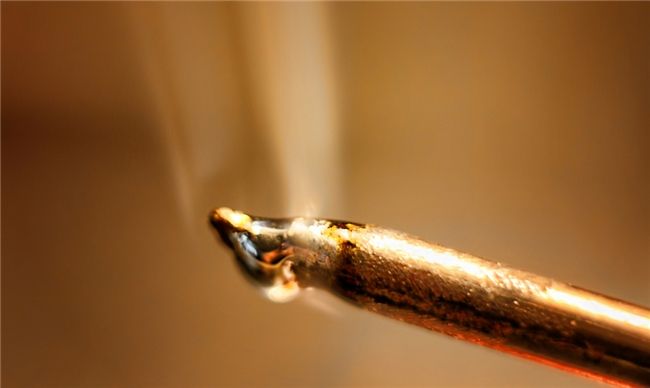

(Источник изображения: intherough)

Пайка связана не только с возможностью повредить плату — важнее безопасность человека. Основные правила:

• Работайте в хорошо проветриваемом помещении: пары канифоли (rosin) раздражают дыхательные пути.
• Надевайте защитные очки и приёмлемую одежду: длинные волосы и свободная одежда должны быть убраны.
• По возможности используйте защитные перчатки при работе с горячими деталями.
• Помните о риске попадания жидкого припоя на кожу — припой может содержать свинец: тщательно мойте руки после работы и не ешьте в рабочей зоне.
• Не оставляйте горячий паяльник без подставки; используйте металлическую подставку с губкой/очистителем.
• Избегайте контакта жала с электронными компонентами до момента пайки — статическое электричество и высокая температура могут повредить чувствительные элементы.

Важно: в ремонте платы никогда не используйте кислотные флюсы и не применяйте чрезмерную температуру.

Очистка и лужение жала

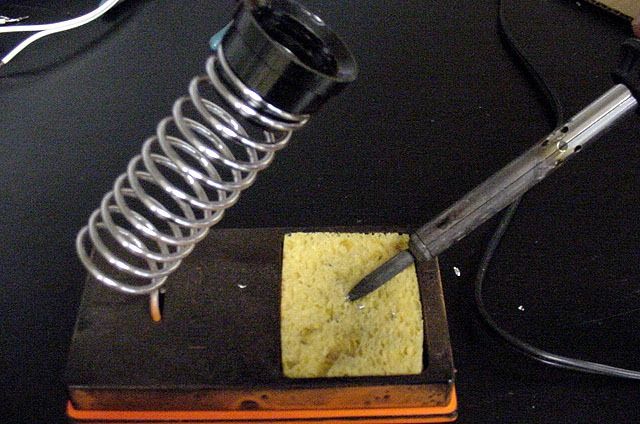

(Источник изображения: Mae Labs)

Для эффективной передачи тепла жало паяльника должно быть чистым и покрытым свежим припоем — это называется лужением. Процесс:

1. Разогрейте паяльник до рабочей температуры.
2. Легко протрите жало по влажной губке или специальной латунной стружке для очистки; это удалит окислы и старый припой.
3. Нанесите небольшое количество свежего припоя на разогретое жало — оно должно покрыть поверхность и оставаться блестящим. Это уменьшает окисление и улучшает проводимость тепла.
4. Повторяйте очистку и лужение периодически во время работы и обязательно перед хранением.

Плохое жало приводит к длительному нагреву контакта и риску повреждения печатной платы.

Мини-процесс пайки: быстрый SOP

Ниже — сжатая пошаговая методика (Playbook) для привычного, повторяемого процесса:

1. Подготовка: убедитесь, что деталь и контакт чистые и закреплены; подогрейте паяльник.
2. Очистка: протрите жало и залудите его.
3. Нагрев точки: приложите жало к месту соединения так, чтобы одновременно нагревались оба соединяемых элемента (вывод и контакт на плате).
4. Подача припоя: через 1–2 секунды подведите припой к месту соединения, а не к жалу. Припой должен растечься по зоне.
5. Уберите припой: сначала отведите провод припоя, затем удерживайте жало ещё ~1 сек., чтобы припой равномерно распределился.
6. Снятие жала: аккуратно уберите жало и дайте соединению остыть без встряски.
7. Проверка: визуально оцените форму шва и при необходимости устраните дефект.

Обычная цель — успеть выполнить всю операцию за 3–5 секунд для одного небольшого шва; для крупных соединений требуется больше припоя и времени.

Соединение деталей — техника и нюансы

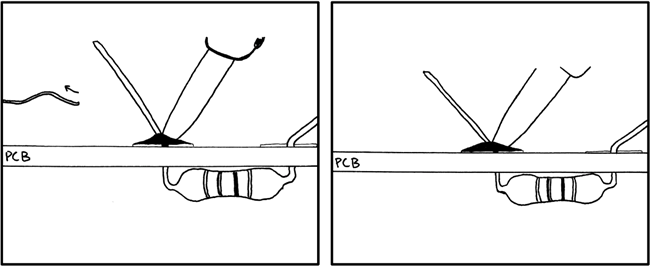

(Источник изображения: Soldering Is Easy Comic Book)

Ключевые моменты:

• Нагрейте обе части соединения, а не только припой. Это обеспечивает хорошее смачивание и долговечность шва.
• Подавайте припой к месту пайки так, чтобы он растекался по поверхности за счёт тепла, а не таял от контакта с жалом.
• Удаляйте припой до снятия жала и держите жало ещё примерно 1 секунду для формирования качественной поверхности.
• Не дуйте на шов и не трогайте его до полного охлаждения — движение и охлаждение «на лету» образуют хрупкую структуру.

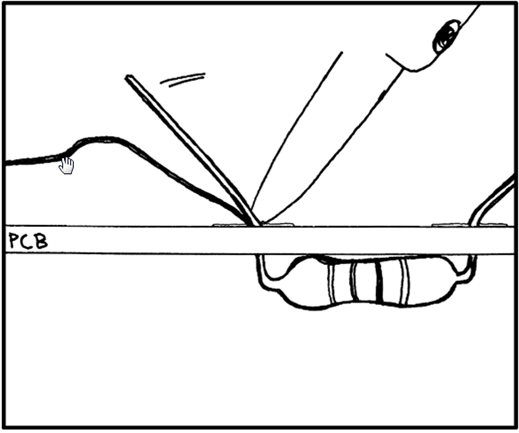

(Источник изображения: Soldering Is Easy Comic Book)

Критерии качественного шва:

• Шов блестящий (для присада с канифолью), гладкий по профилю, с вогнутыми сторонами.
• Отсутствие шариков припоя и «грязи».
• Надёжный механический контакт между выводом и платой — вывод должен быть прочно зафиксирован.

Распайка и удаление припоя

Когда нужно удалить припой, доступны два стандартных инструмента: вакуумный отсос («solder sucker») и оплетка (solder wick).

Сущность методов:

• Вакуумный отсос — ручной мини‑помповый инструмент, который после разогрева шва втягивает расплавленный припой.

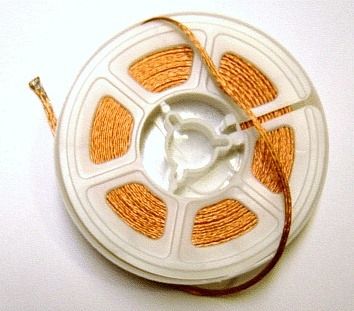

• Паяльная оплетка — тонкая медная плетёнка, которая накладывается на шов и при нагреве впитывает припой.

(Источник изображения: Wikimedia Commons)

Оплетка даёт очень чистый результат, но расходуется; вакуумный отсос экономичнее, но требует опыта для аккуратной работы. Часто последовательность такова: разогреть шов, прогреть, использовать оплетку/отсос, очистить и повторно залудить.

Когда пайка не получается — типичные дефекты и исправления

• Холодный шов: шов тусклый, зернистый и ломается. Причина — недостаточный нагрев или быстрый отвод жала. Исправление: прогрейте место сильнее и заново залудите.
• Перегрев платы: немного почерневшие дорожки, выпученные изоляции — уменьшите время контакта и мощность паяльника; используйте теплоотвод (пинцет‑холодильник).
• Отсутствие спаяемости (припой не растекается): жало грязное или флюс отсутствует; очистите жало и используйте припой с канифолью.
• Мосты припоя между контактами: используйте оплетку или отсос для удаления лишнего припоя, затем при необходимости заново пропаяйте.

Альтернативные подходы и ограничения

• Паяльный пистолет: быстро нагревает, полезен для толстых проводов, но опасен для плат.
• Паяльная станция с термоконтролем: даёт стабильную температуру, идеальна для работы с SMD и бессвинцовыми составами.
• Паяльная паста и инфракрасная/горячая воздушная паяльная станция: используется для поверхностного монтажа (SMD) и плат с множеством мелких компонентов.
• Кримпинг и коннекторы: в ситуациях, где пайка нежелательна (например, частые размонтирования), предпочтительнее механическое обжатие.

Когда пайка «не подходит»: если требуется частая разборка, для некоторых силовых соединений имеет смысл использовать надёжные клеммы и механические крепления.

Таблица: сравнение припоя и флюсов

Краткие цифры — ориентиры

• Рекомендуемая мощность паяльника для электроники: 20–30 Вт.
• Частые рабочие температуры паяльников: 200–450 °C (зависит от припоя и типа работы).
• Состав припоя, часто используемый в хобби: 60% Sn / 40% Pb.
• Время контакта жала с платой для маленького шва: 3–5 секунд (реже — до 10 с для крупных швов).

Чек‑листы по ролям

Чек‑лист для новичка:

• Подготовьте рабочее место и вентиляцию.
• Наденьте очки и уберите волосы/одежду.
• Разогрейте паяльник и протрите жало.
• Закрепите компоненты или используйте помощника (третья рука).
• Проверьте швы визуально и мультиметром.

Чек‑лист для техника/ремонтника:

• Используйте термоконтроль или паяльную станцию.
• Применяйте теплоотводы на чувствительных выводах.
• Держите набор оплетки, насадок и чистящих средств.
• Протоколируйте изменения на плате и заменённые компоненты.

Критерии приёмки

• Соединение должно быть электрически проводящим и механически надёжным.
• Визуально шов должен быть гладким и, при использовании канифоль‑припоя, — блестящим.
• Отсутствие коротких замыканий и припойных мостов.
• Нет видимых повреждений платы или соседних компонентов.

Отладка и тесты (примеры)

• Визуальный осмотр под лупой: нет ли трещин и мостов.
• Измерение сопротивления: контакт должен иметь низкое сопротивление.
• Функциональная проверка: устройство должно проходить базовые тесты без ошибок.

Мини‑глоссарий (одно предложение на термин)

• Припой — металлический сплав, который расплавляется и создаёт соединение между частями.
• Флюс — химическое средство, удаляющее окислы и улучшающее смачивание припоя.
• Лужение — процесс нанесения припоя на жало паяльника для защиты и улучшения теплопередачи.

Пример решения: когда использовать оплетку или отсос

flowchart TD
  A[Нужно удалить припой?] -->|Да| B{Переходный размер и доступность}
  B -->|Много припоя, быстро| C[Отсос]
  B -->|Мелкие контакты, тонкая отделка| D[Оплетка]
  C --> E[Используйте отсос, затем очистите]
  D --> F[Наложите оплетку и нагревайте до впитывания припоя]
  A -->|Нет| G[Перепайка: добавить припой и заново сформировать шов]

Заключение

Пайка — навык, который приобретается практикой и вниманием к деталям. Инвестиция в хороший инструмент и базовую безопасность окупается широкими возможностями ремонта и изготовления электроники. Начните с простых плат, следуйте SOP, проверяйте результаты и не бойтесь ошибок — они часть обучения.

Имеете свои приёмы пайки или истории ремонта? Поделитесь в комментариях — полезные советы всегда приветствуются.

Короткое резюме: учитесь медленно и безопасно, соблюдайте технологию и используйте подходящие инструменты.
