Как пользоваться мультиметром — руководство для начинающих

Кратко: В этой статье объяснено, как выбрать и безопасно пользоваться мультиметром для измерения напряжения, тока и сопротивления. Пошаговые инструкции, контрольные списки для разных ролей, советы по безопасности и альтернативные методы для ситуаций, когда мультиметр неприменим.

Быстрые ссылки

• Какой мультиметр выбрать

• Что означают все символы

• Как пользоваться мультиметром

Если вы занимаетесь электричеством в любой форме, мультиметр — один из самых полезных инструментов. Это руководство объяснит базовые операции, значения символов и даст практические советы по измерениям. Я буду ссылаться на свою модель как на пример; интерфейс вашей модели может немного отличаться, но основные концепции одинаковы.

Какой мультиметр выбрать

Выбор мультиметра зависит от задач. Нужна ли вам простая модель для дома, или мультиметр с автодиапазоном и дополнительными функциями для серьезных работ? Вот основные варианты и когда их выбирать.

• Базовый вариант (например, недорогая модель): подходит для бытовых задач, проверки батарей, проводимости и простых схем. Чаще всего у таких приборов ручной выбор диапазона и ограниченный набор измерений.
• Мультиметр с автодиапазоном: удобен для новичков. Прибор сам подбирает диапазон измерений, что снижает риск ошибки при выборе значения.
• Профессиональные и лабораторные модели: дают более точные показания, имеют расширенный набор функций — частотомер, измерение температуры термопарой, режимы для тестирования полупроводников и т. п.

Полезный совет: если вы не уверены в диапазоне измеряемого параметра, начните с самого высокого диапазона и уменьшайте его для точности.

Что означают все символы

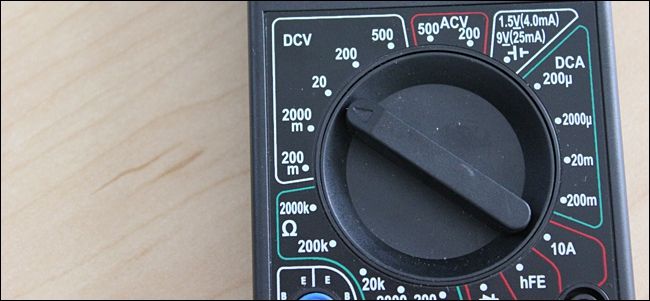

Селектор мультиметра обычно упакован символами. Для базовых задач вам нужно знать следующие обозначения:

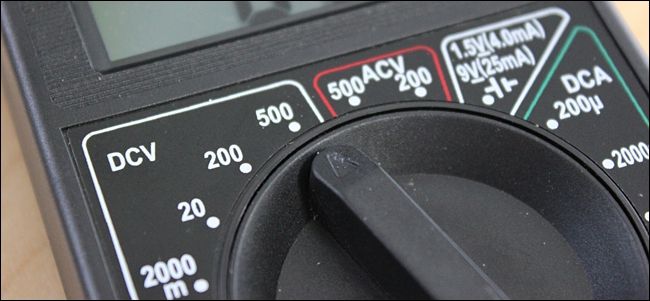

• DCV или «V» с полосой и точками сверху: постоянное напряжение. Используйте для батарей и источников постоянного тока.
• ACV или «V~»: переменное напряжение. Используется для розеток и сетевого электричества.
• Ω: сопротивление. Показывает, как сильно элемент препятствует току.
• Символ звукового сигнала или диода: проверка целостности цепи и диодов. При коротком замыкании прибор обычно пищит.
• DCA или «A» с линией: постоянный ток в амперах.
• hFE: тест коэффициента усиления транзисторов. Обычно это специализированный режим — редко нужен бытовому пользователю.
• Символ батареи: тесты на маленькие батареи, иногда отдельная ножка для проверки напряжения и состояния аккумуляторов.

Важно понимать, что у разных производителей размещение и набор символов может отличаться, но смысл тех же режимов обычно сохраняется.

Основные части мультиметра и разъёмы

На большинстве цифровых мультиметров есть:

• Экран в верхней части для чтения результатов.
• Селекторный переключатель для выбора режима и диапазона.
• Два щупа: красный и чёрный, с металлическими наконечниками.

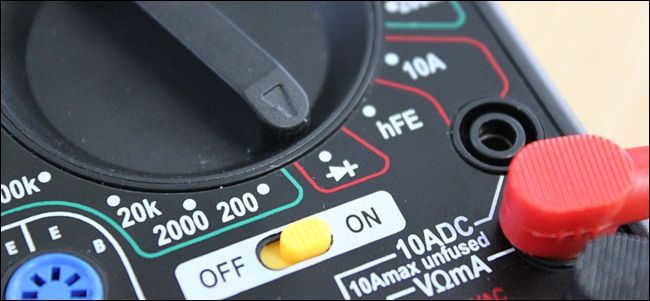

• Три порта для щупов на корпусе. Обычная компоновка:
  • Порт «COM» — общий проводник; в него подключается чёрный щуп.
  • Порт «VΩmA» или «mAVΩ» — для измерения напряжения, сопротивления, целостности и тока до примерно 200 мА; в него вставляется красный щуп для таких измерений.
  • Порт «10A» или «10ADC» — для измерения тока до 10 А; при неизвестной нагрузке разумно начинать измерение именно через этот порт.

Важно: если вы будете измерять ток выше 200 мА, обязательно переместите красный щуп в порт «10A». В противном случае вы рискуете пробить предохранитель мультиметра. Измерение токов значительно выше 10 А может повредить прибор или быть опасным.

Подготовка и правила безопасности

Прежде чем начать измерения:

• Проверьте целостность щупов. Отсутствие изоляции или повреждения наконечников делает измерение опасным.
• Убедитесь, что мультиметр исправен и у него рабочие предохранители.
• При работе с сетью 220–230 В соблюдайте технику безопасности: одна рука за спиной, изолированные инструменты, защитные перчатки, отсутствие влаги. При сомнениях вызывайте электрика.
• Никогда не переключайте режимы мультиметра во время измерения в цепи под напряжением.
• Для проверки розеток предпочтительнее использовать бесконтактный индикатор или специализированный тестер. Измерение сетевого тока мультиметром требует навыков.

Важно: работа с электричеством может быть опасна. Если вы не уверены — обратитесь к специалисту.

Пошаговая методика измерений: мини‑методология

Ниже общая последовательность, применимая к большинству измерений.

1. Определите, что вы собираетесь измерять: напряжение, ток или сопротивление.
2. Выключите питание, если это возможно, прежде чем подключать щупы для измерения сопротивления или проверки целостности.
3. Подключите щупы в соответствующие порты: «COM» и «VΩmA» или «10A».
4. Выберите необходимый режим на селекторе. Начинайте с высокого диапазона.
5. Подключите щупы к контрольным точкам и прочтите показания. При необходимости уменьшайте диапазон для большей точности.
6. По завершении снимите щупы и выключите прибор.

Примеры измерений

В этой части — подробные примеры: измерение напряжения батареи АА, измерение тока простых часов и тест целостности провода.

Измерение напряжения батареи (AA)

1. Вставьте чёрный щуп в «COM», красный — в «VΩmA».
2. Переключите селектор в секцию DCV и установите самый высокий диапазон, например 500 В или 200 В для безопасности.
3. Приложите чёрный щуп к отрицательному полюсу батареи, красный — к положительному.

4. Если экран показывает число с единицей в начале (например 1), это означает перегрузку диапазона. Уменьшите диапазон.
5. Для АА батареи удобно работать в диапазоне 20 В или 2 В, где вы получите точность до сотых вольта.

Интерпретация:

• ~1,6 В — полностью заряжённая щелочная батарея.
• ~1,2 В или ниже — батарея разряжена и, вероятно, требует замены.

Для автомобильного аккумулятора нормальные показатели порядка 12,4–12,7 В в покое. При заведённом двигателе напряжение должно подниматься до примерно 14 В — это признак, что генератор подзаряжает аккумулятор.

Измерение тока (амперы)

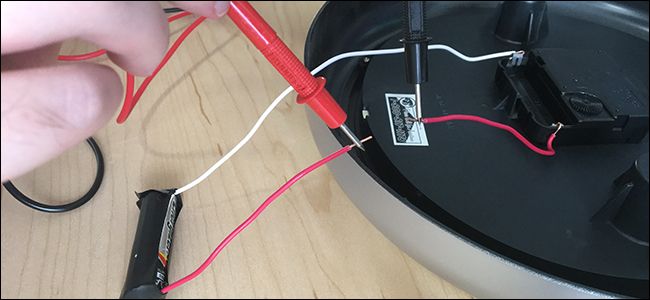

Измерение тока требует включения мультиметра в разрыв цепи, то есть в последовательное соединение с нагрузкой. Ниже — общий порядок действий.

1. Отключите питание цепи и разомкните её в удобном месте.
2. Переместите красный щуп в порт «10A», если вы не уверены в величине тока, или в «VΩmA», если ожидаемый ток ниже указанного предела.
3. Выберите режим измерения постоянного тока (DCA) и нужный диапазон.
4. Подключите оба щупа так, чтобы мультиметр стал частью цепи: красный к источнику питания, чёрный к нагрузке, замыкая разрыв.

Пример: часы на одной АА батарее могут потреблять порядка 0,08 мА. Если ваш мультиметр показывает небольшое значение, убедитесь, что вы используете правильный порт и диапазон.

Предупреждение: не пытайтесь измерять ток в сетях переменного тока бытового уровня без соответствующего оборудования и опыта. Для измерений переменного тока безопаснее использовать токоизмерительные клещи.

Проверка целостности цепи (continuity)

1. Переключите селектор в режим проверки целостности. На дисплее при отсутствии соединения часто отображается «1» или OL.
2. Убедитесь, что цепь обесточена.
3. Подключите щупы к двум концам проверяемого проводника.

Если цепь замкнута, мультиметр подаст звуковой сигнал или покажет близкое к нулю значение сопротивления. Если на дисплее остаётся «1» или OL, цепь разорвана.

Полезный тест: коснитесь щупами друг друга. Мультиметр должен засигнализировать замыкание.

Когда мультиметр не даёт точный результат — частые причины и как их проверять

• Неправильный выбор диапазона: при слишком низком диапазоне прибор покажет перегрузку, при слишком высоком — низкую точность.
• Слабая батарея мультиметра: при низком заряде внутренней батареи показания могут быть искажены.
• Сгоревший предохранитель: особенно при измерении тока. Если при подключении к известной нагрузке прибор не показывает ток и на дисплее ноль, проверьте предохранители.
• Плохой контакт щупов: грязные или окисленные контакты дают нестабильные показания.
• Высокое внутреннее сопротивление измеряемой цепи: при измерении очень низких токов или очень больших сопротивлений мультиметр может ошибаться.

Если после проверки этих пунктов проблема остаётся — обратитесь к сервису или замените прибор.

Альтернативные и дополняющие методы измерений

• Бесконтактный индикатор напряжения: быстрый и безопасный способ проверить наличие напряжения в проводе без прикосновения к оголённым контактам.
• Токоизмерительные клещи: удобны для измерения переменных токов в проводах без разрыва цепи.
• Осциллограф: нужен для анализа формы сигнала и помех, когда нужно больше информации, чем просто RMS‑значение напряжения.
• Специализированные тестеры розеток: проверяют фазу, ноль и заземление, а также наличие утечек.

Ментальные модели для запоминания основных понятий

• Напряжение — как давление воды в трубе: заставляет ток двигаться.
• Ток — поток воды; количество электричества, проходящего через точку в единицу времени.
• Сопротивление — сужение трубы; мешает потоку.

Такие аналогии помогают быстро понять, почему изменение одного параметра влияет на другие.

Контрольные списки по ролям

Для домашнего мастера

• Проверить целостность щупов и корпус мультиметра.
• Убедиться в правильности подключения щупов: «COM» и «VΩmA».
• При измерении напряжения начать с высокого диапазона.
• Не измерять сетевой ток мультиметром без навыков.

Для студента/ученика

• Научиться распознавать символы на селекторе.
• Практиковаться на батареях и простых цепях.
• Всегда обесточивать цепь при измерении сопротивления.

Для профессионала/электрика

• Иметь набор предохранителей и запасные щупы.
• Использовать токоизмерительные клещи для AC.
• Проверять работоспособность мультиметра перед выездом на объект.

SOP для типичного измерения напряжения

1. Надеть средства защиты.
2. Вставить чёрный щуп в «COM», красный в «VΩmA».
3. Выбрать DCV или ACV в зависимости от источника.
4. Начать с верхнего диапазона.
5. Поднять или снизить диапазон до нужной точности.
6. Снять показания, записать результат.
7. Отключить щупы и выключить прибор.

Критерии приёмки для базовых измерений

• Измерение батареи AA: значение близко к 1,5–1,65 В для новой щелочной батареи.
• Измерение цепи на целостность: прибор издаёт звуковой сигнал и показывает низкое сопротивление.
• Измерение тока: при измерении в пределах ожидаемого диапазона показания стабильны и соответствуют технической документации нагрузки.

Мелкие советы и хитрости

• Если мультиметр показал «1» при измерении сопротивления, возможно, вы находитесь в режиме измерения напряжения. Проверьте режим.
• При измерении малых сигналов используйте заземление и экранирование, чтобы исключить наводки.
• Для точных измерений сопротивления сначала сбросьте внутреннее сопротивление щупов, коротнув их и компенсировав показание.

Примеры отказов и контрпримеры

• Контрпример 1: вы пытаетесь измерить ток электродвигателя мультиметром, не переставив щуп в порт 10A. Последствие — сработал предохранитель.
• Контрпример 2: при попытке измерить напряжение сетевой розетки в режиме сопротивления вы получите неверные и опасные результаты.
• Когда мультиметр не подходит: для анализа формы сложного сигнала и быстродействующих импульсов нужен осциллограф.

Краткий словарь терминов

• Напряжение: разность потенциалов между двумя точками, измеряется в вольтах (В).
• Ток: скорость потока заряда через сечение проводника, измеряется в амперах (А).
• Сопротивление: величина, ограничивающая поток тока, измеряется в омах (Ω).
• Предохранитель: защитный элемент, перегорающий при превышении тока, чтобы спасти прибор от повреждения.

Блок принятия решений — когда использовать мультиметр, а когда иной инструмент

flowchart TD
  A[Есть необходимость в измерении электрического параметра?] --> B{Что нужно измерить}
  B --> |Напряжение| C[Использовать мультиметр в режиме V]
  B --> |Ток низкий и DC| D[Использовать мультиметр в режиме A или DCA]
  B --> |Ток AC| E[Если ток низкий и безопасен, мультиметр; иначе токоизмерительные клещи]
  B --> |Сопротивление/целостность| F[Использовать режим Ω/continuity]
  B --> |Форма сигнала/высокочастотный| G[Использовать осциллограф]
  C --> H[Начать с высокого диапазона]
  D --> H
  E --> H
  F --> H
  G --> I[Осциллограф дает более подробные данные]

Отладка и типовой план действий при проблемах

1. Проверить положение щупов и режим селектора.
2. Заменить батарею мультиметра.
3. Проверить предохранители в приборе и при необходимости заменить.
4. Попробовать измерение с другим мультиметром или тестером.
5. Если прибор по-прежнему неполадка — сервисный ремонт.

Заключение

Мультиметр — универсальный инструмент, который значительно упрощает диагностику электрических цепей, от простых батарей до автомобильных систем. Для безопасной и точной работы важно понимать основные режимы, следовать правилам безопасности и выбирать подходящий инструмент для конкретной задачи.

Важно: всегда читайте руководство по эксплуатации вашего мультиметра и соблюдайте меры предосторожности при работе с сетевым напряжением.

Краткое резюме:

• Начинайте с высокого диапазона и снижайте для точности.
• Используйте правильный порт для измерений тока.
• Проверяйте целостность щупов и предохранители при ошибках.
• В сложных и опасных случаях используйте специализированное оборудование или специалистов.
