Как прочистить сопло 3D‑принтера — пошаговое руководство

Коротко: проверьте видимую нить, последовательно используйте щипцы, иглу, прогрев и холодные вытяжки, и только затем замачивание или замену сопла. Соблюдайте технику безопасности и калибруйте экструдер после ремонта.

3D‑принтеры дают много творческих возможностей. Но засорившееся сопло быстро превращает удовольствие в головную боль. Засоры ведут к перерасходу филамента, неровной подаче и плохому качеству печати.

В этой статье вы найдёте понятную пошаговую инструкцию по прочистке сопла, список инструментов, меры безопасности, альтернативные методы и чек‑листы для разных ролей. В конце — краткие критерии приёмки и чек лист для профилактики.

Почему сопло засоряется

Краткие определения

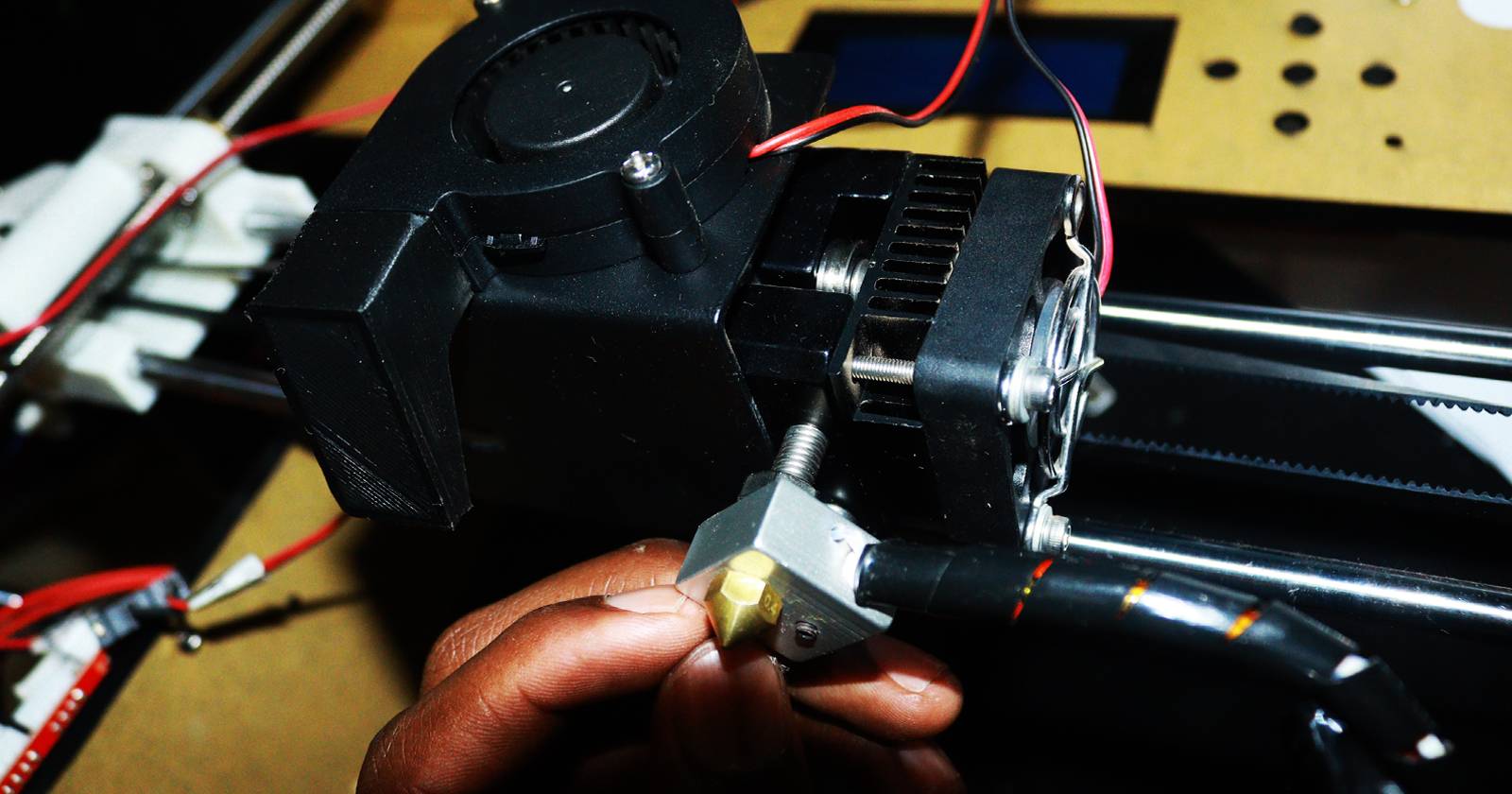

• Сопло: металлическая насадка на хотенд, через которую выходит пластик.
• Холодная вытяжка: метод вытягивания затвердевшего филамента в холодном состоянии.

Причин засоров много. Ниже перечислены основные и кратко объяснены, чтобы вы быстрее нашли правильный метод устранения.

• Холодные куски филамента из предыдущей печати. Остатки остывают и застывают внутри сопла.
• Неподходящий материал. Некоторые материалы содержат добавки или имеют вязкость, вызывающую накопления.
• Грязное сопло. Налипший пыль, частички и обрывки филамента уменьшают проходное сечение.
• Неправильная температура экструзии. Слишком низкая или слишком высокая температура меняет текучесть пластика.
• Некачественная калибровка экструдера. Чрезмерная или недостаточная подача создаёт пробки.
• Малый диаметр сопла относительно используемого филамента. Поток не успевает компенсировать частички.

Важно: сначала установите причину. Неправильный метод лечения может усугубить проблему.

Инструменты и материалы

Имейте под рукой эти вещи перед началом работы

• Пинцет с острыми наконечниками
• Бокорезы или ножницы для филамента
• Иглы для прочистки сопел или стоматологические крючки
• Тёплая и термостойкая защитная салфетка, микрофибра
• Изопропиловый спирт 70–99% для внешней очистки
• Ацетон для сопел из ABS, но использовать с осторожностью и вентиляцией
• Внешний нагреватель или паяльник для быстрого нагрева (при умении работать)
• Запасное сопло подходящего размера
• Перчатки и защитные очки

Примечание о растворителях

Ацетон хорошо растворяет ABS, но плохо действует на PLA. Нивелируйте этот факт при выборе метода.

Последовательность работ: безопасный и проверенный порядок

Ниже описан метод по возрастанию инвазивности. Следуйте шагам в порядке: от простого к сложному.

Шаг 1. Визуальный осмотр и удаление видимого филамента

Осмотрите сопло и экструдер. Удалите выступающие куски филамента острыми бокорезами или пинцетом. Действуйте аккуратно, чтобы не поцарапать нагревательный блок и термопару.

Важно

Перед любыми манипуляциями прогрейте сопло до рабочей температуры филамента, чтобы пластик стал мягким и легче удалялся. Если сопло холодное, попытки вырвать затвердевший пластик могут повредить горячую зону.

Шаг 2. Прокол иглой и механическая прочистка

Используйте иглу соответствующего диаметра или тонкий инструмент. Прогрейте сопло до температуры плавления филамента и аккуратно протолкните засор, двигаясь по внутренней оси. Делайте короткие движения, не вращайте инструмент агрессивно.

Профиль риска

Малые иглы безопасны для отверстия сопла, но можно повредить термоблок или резьбу при неправильной силе. Остановитесь при ощутимом сопротивлении и попробуйте размягчить пластик нагревом.

Шаг 3. Холодная вытяжка (Cold pull)

Описание метода

1. Прогрейте сопло до температуры, при которой материал станет мягким, но не тонкой текучей жижей. Для PLA это 80–110 °C, для ABS выше, но ориентируйтесь по инструкции производителя.
2. Вставьте филамент вручную и немного экструзируйте, чтобы заполнить хотенд.
3. Охладите сопло до рекомендованной температуры для cold pull (обычно 90–120 °C для PLA) и плавно тяните филамент наружу. Вместе с ним выйдут засоряющие частицы.

Когда помогает

Cold pull отлично работает против мягких загрязнений и остатков, которые сцепляются с внутренней поверхностью сопла.

Когда не помогает

Если засор вызван металлическими частицами, карбонизацией или сильно пережжённым пластиком, cold pull может не сработать.

Шаг 4. Замените тип филамента или диаметр

Попробуйте вставить филамент большего диаметра или более мягкий тип без наполнителей. Иногда более жёсткий материал выдавливает засор, а мягкий берёт лишние части в себя и вытягивает их наружу.

Шаг 5. Прогрев противостоящим инструментом

Иногда удобно нагреть сопло внешним прибором, например горячим феном или паяльником с насадкой. Прогревайте осторожно, используйте защитные перчатки и не прикасайтесь к электронике. Нагрев делает пластик текучим, его легче вычистить пинцетом.

Безопасность

Не направляйте пламя или открытую искру на проводку. Контролируйте температуру, чтобы не перегреть термопару и не испортить PTFE‑втулку.

Шаг 6. Замачивание в растворителе

Если ничего не помогает, можно снять сопло и замочить его в подходящем растворителе. Метод зависит от материала сопла и от типа филамента.

• ABS: ацетон растворяет грязь и размягчает засохшие куски. Оставьте на 12–24 часа в закрытой посуде и в проветриваемом помещении.
• PLA: ацетон неэффективен. Используйте специальные очистители для PLA или тёплый изопропиловый спирт и механическую чистку.

Меры предосторожности

Работайте в перчатках и создите приточную вентиляцию. Храните растворители вдали от открытого огня.

Шаг 7. Замена сопла

Если все методы не работают, замените сопло. Это быстрый способ вернуть принтер в строй и дешевле, чем риск повреждения хотенда.

Процесс замены

1. Прогрейте сопло до рабочей температуры, чтобы легче открутить. 2. Зафиксируйте горячую часть ключом и отверните сопло против часовой стрелки. 3. Очистите резьбу и установите новое сопло, закручивая по часовой стрелке. 4. Сделайте калибровку подачи и повторную проверку экструзии.

Совет

Держите несколько запасных сопел разного диаметра в наборе.

Когда методы не работают: контрпримеры и диагностика

• Если после прочистки остаются неровности в экструзии, проверьте сенсор подачи и шаговый двигатель экструдера. Проблема может быть не в сопле.
• Если при печати появляются блестящие пробки, возможно, филамент содержит наполнители или металл. Такие материалы требуют сопел с увеличенным диаметром или прочной внутренней поверхностью.
• Если сопло регулярно забивается тем же типом филамента, пересмотрите температуру, ретракт и скорость печати.

Альтернативные подходы

• Используйте сапфировые или твердосплавные сопла для абразивных материалов.
• Применяйте предварительную сушку филамента, чтобы исключить проблему влаги.
• Проводите регулярную чистку внешней части сопла изопропилом после каждой смены материала.

Чек‑листы по ролям

Хоббист

• Проверил видимые куски филамента
• Сделал cold pull
• Прогнал тестовую экструзию 20 мм

Мастер‑лаборатория или мейкерспейс

• Ведёт журнал смен филамента и засоров
• Использует запасные сопла и инструменты под рукой
• Проводит ежемесячную профилактику

Мастерая в производстве

• Внедрил SOP на замену сопел и проверку экструдера
• Установил график калибровок и SLI/SLO качества печати

Мини‑методология: 5 шагов для быстрой прочистки

1. Осмотр и удаление видимого материала при прогретом сопле. 2. Механическая прочистка иглой или пинцетом. 3. Cold pull при рекомендованной температуре. 4. Замачивание, если предыдущие шаги не дали результата. 5. Замена сопла и калибровка экструзии.

Диагностическое дерево

flowchart TD
  A[Начало] --> B{Видимая нить снаружи?}
  B -- Да --> C[Обрезать и удалить пинцетом]
  B -- Нет --> D{Можно прогреть?}
  D -- Да --> E[Прогреть до рабочей температуры]
  D -- Нет --> F[Снять сопло и механически прочистить]
  E --> G{Удалилось при прогреве?}
  G -- Да --> H[Сделать cold pull и тест]
  G -- Нет --> I[Проткнуть иглой, затем cold pull]
  I --> J{Удалилось?}
  J -- Да --> H
  J -- Нет --> K[Снять сопло и замочить в растворителе]
  K --> L{Удалилось?}
  L -- Да --> H
  L -- Нет --> M[Заменить сопло]
  H --> N[Калибровка и тест печати]
  N --> O[Готово]

Факты и практические числа

• Температура для cold pull: для PLA 90–120 °C, для PETG 120–150 °C, для ABS ориентируйтесь по материалу. Это ориентиры, а не строгие значения.
• Время замачивания в ацетоне: 12–24 часа при сильном загрязнении.
• Запас сопел: держите минимум 3 штуки в мастерской — 0.4 мм, 0.6 мм и 0.8 мм.

Риски и способы их снижения

• Перегрев хотенда может повредить термопару или PTFE‑втулку. Снижайте риск, используя ограничение температуры и контролируемые нагреватели.
• Использование растворителей в закрытом помещении ведёт к накоплению паров. Работайте при вентиляции и в перчатках.
• Механические инструменты могут сорвать резьбу или повредить блок. Всегда фиксируйте горячую часть и применяйте малую силу.

Критерии приёмки

• После очистки экструдер должен выдавать ровную 1 мм линию пластика без пропусков при тестовой подаче.
• Тестовая модель калибровки должна показывать ровную подачу по всем слоям без залипания.
• При замене сопла — проверка размеров отверстия и повторная калибровка E‑шагов экструдера.

Профилактика: регулярные действия

• Чистите внешнюю часть сопла после каждой катушки филамента.
• Храните гигроскопичный филамент в герметичных пакетах с осушителем.
• Ведите журнал инцидентов и замен сопел.

Короткая инструкция для объявления или новости

Прочистка сопла 3D‑принтера теперь проще. Следуйте нашей проверенной последовательности: удаление видимого филамента, прогрев, cold pull, механическая очистка, растворение и, при необходимости, замена сопла. Работайте в перчатках и проветриваемом помещении. Храните запасные сопла и делайте регулярную профилактику.

1‑строчный глоссарий

• Hotend: нагревательная часть экструдера, где плавится пластик.
• Cold pull: охлаждённая вытяжка, метод удаления остатков филамента.
• Ретрaкт: обратный ход экструдера для предотвращения вытекания пластика при перемещениях.

Заключение

Правильная диагностика и последовательный подход сэкономят вам время и филамент. Начинайте с простых методов и переходите к инвазивным только при необходимости. Регулярная профилактика и запасные детали минимизируют простой и риск повреждений.

Важно

Проверяйте калибровку подачи после каждой очистки или замены сопла. Это ключ к стабильному качеству печати.
