Превращение Raspberry Pi в Wi‑Fi мост: пошаговое руководство

О чем эта статья

Ниже вы найдёте подробные шаги по обновлению системы, настройке статического IP для Ethernet, установке и конфигурации dnsmasq (DHCP/DNS), включению пересылки IP, настройке iptables для NAT и способов сохранить правила на перезагрузке. Включены рекомендации по безопасности, проверки, список типичных ошибок и альтернативные подходы.

Important: Убедитесь, что у Raspberry Pi установлена последняя версия Raspberry Pi OS и что у вас есть доступ к локальному экрану/клавиатуре или SSH (если уже настроен) перед началом.

Что такое Wi‑Fi мост и зачем превращать Raspberry Pi в мост

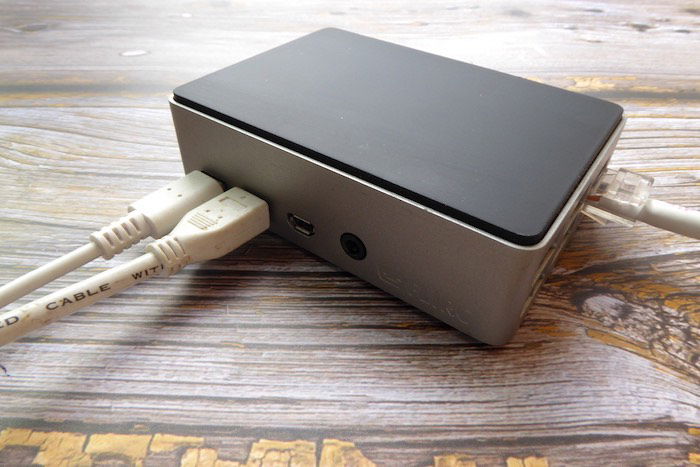

Wi‑Fi мост (wireless bridge) подключается к вашей беспроводной сети как клиент и переадресует этот сетевой доступ на проводной интерфейс (Ethernet). Это позволяет устройствам, у которых нет Wi‑Fi (старые ПК, IP‑камеры, принтеры, телевизоры), подключаться к интернету через Ethernet‑кабель, подсоединённый к Raspberry Pi.

Когда это полезно:

• Подключение старых настольных ПК без Wi‑Fi.
• Размещение IP‑камер там, где прокладка кабеля к роутеру неудобна.
• Интеграция Ethernet‑устройств в умный дом.
• Подключение старых телевизоров и медиаустройств для стриминга.

Замечание: скорость и стабильность через мост могут быть ниже, чем при прямом подключении к роутеру. Но это экономичный и гибкий метод устранить проблему с несовместимостью сетевых интерфейсов.

Что потребуется

• Raspberry Pi с Wi‑Fi (Pi Zero W, Pi 3, Pi 4 или любой Pi с USB Wi‑Fi адаптером).
• Блок питания для Raspberry Pi.
• Монитор и кабель HDMI/micro HDMI или доступ по SSH.
• Клавиатура.
• Ethernet‑кабель.
• Доступ к учётной записи с правами sudo.

Быстрый обзор подхода

1. Обновить систему.
2. Установить dnsmasq и настроить DHCP на eth0.
3. Назначить статический IP для eth0.
4. Включить пересылку IPv4.
5. Настроить iptables для NAT между eth0 и wlan0.
6. Сохранить правила iptables на перезагрузке.
7. Проверить работу.

Подготовка и обновление системы

Подключите клавиатуру и монитор или подключитесь по SSH. Затем обновите пакеты:

sudo apt update && sudo apt -y upgrade

Перезагрузите систему при необходимости:

sudo reboot

1. Установка dnsmasq

dnsmasq — лёгкий DNS‑кеш и DHCP‑сервер, который удобно использовать, чтобы выдавать адреса устройствам, подключенным к eth0.

sudo apt install dnsmasq

После установки сервис может автоматически запуститься. Мы заменим конфиг на пользовательский.

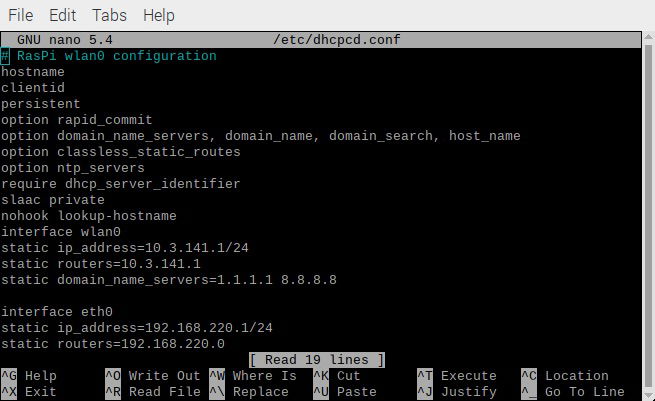

2. Настройка статического IP для Ethernet

Откройте конфигурацию dhcpcd:

sudo nano /etc/dhcpcd.conf

Добавьте в конец файла настройки для eth0 (пример сети 192.168.220.0/24 — можно адаптировать под вашу сегментацию):

interface eth0
static ip_address=192.168.220.1/24
static routers=192.168.220.0

Сохраните Ctrl+O и выйдите Ctrl+X.

Примените изменения:

sudo service dhcpcd restart

Проверьте адрес интерфейса:

ip addr show eth0

3. Замена конфигурации dnsmasq

Сначала сделайте резервную копию оригинального файла:

sudo cp /etc/dnsmasq.conf /etc/dnsmasq.conf.original

Откройте файл для редактирования:

sudo nano /etc/dnsmasq.conf

Вставьте минимально необходимую конфигурацию:

interface=eth0
listen-address=192.168.220.1
bind-interfaces
server=8.8.8.8
domain-needed
bogus-priv
dhcp-range=192.168.220.50,192.168.220.150,12h

Пояснения:

• listen-address — IP интерфейса, на котором будут приниматься DHCP/DNS запросы.
• server — внешний DNS; замените на DNS вашего провайдера при необходимости.
• dhcp-range — пул выдаваемых адресов и время аренды.

Сохраните и закройте файл.

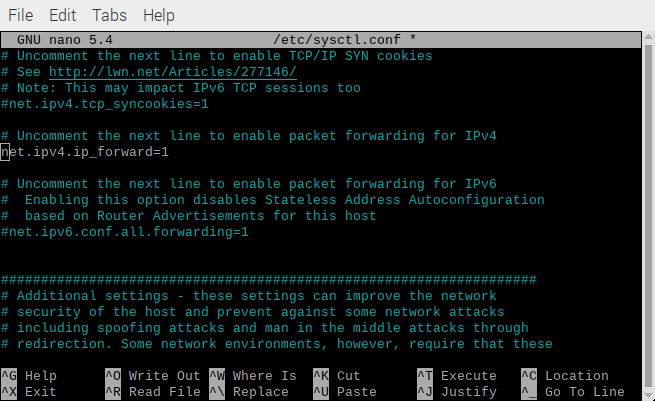

4. Включение пересылки IPv4

Откройте /etc/sysctl.conf:

sudo nano /etc/sysctl.conf

Найдите строку

#net.ipv4.ip_forward=1

Уберите решётку, чтобы включить пересылку:

net.ipv4.ip_forward=1

Сохраните файл. Чтобы немедленно включить правило без перезагрузки, выполните:

sudo sh -c 'echo 1 > /proc/sys/net/ipv4/ip_forward'

Проверьте текущее состояние:

cat /proc/sys/net/ipv4/ip_forward

Ожидаемый вывод: 1

5. Настройка iptables для NAT между eth0 и wlan0

Добавьте правила, которые будут маскировать исходящие пакеты через wlan0 и позволять пересылку:

sudo iptables -t nat -A POSTROUTING -o wlan0 -j MASQUERADE
sudo iptables -A FORWARD -i wlan0 -o eth0 -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -i eth0 -o wlan0 -j ACCEPT

Сохраните текущие правила в файл:

sudo iptables-save > /etc/iptables.ipv4.nat

Важно: по умолчанию правила iptables сбрасываются при перезагрузке. Ниже — два способа автоматически загружать их при старте.

Вариант A. rc.local (простая совместимость)

Откройте rc.local:

sudo nano /etc/rc.local

Найдите строку exit 0 и добавьте перед ней:

iptables-restore < /etc/iptables.ipv4.nat

Сохраните и закройте. Убедитесь, что файл исполняемый:

sudo chmod +x /etc/rc.local

Вариант B. iptables-persistent (рекомендуется)

Установите пакет, который сохраняет и автоматически восстанавливает правила:

sudo apt install iptables-persistent

Во время установки вам предложат сохранить текущие правила. Если вы уже установили пакет, сохраните вручную:

sudo netfilter-persistent save

Этот вариант лучше интегрируется с systemd и современными системами.

6. Запуск dnsmasq и проверка соединения

Запустите и проверьте dnsmasq:

sudo systemctl restart dnsmasq
sudo systemctl status dnsmasq --no-pager

Подключите Ethernet‑устройство к Raspberry Pi. На устройстве ожидайте получить DHCP‑адрес в диапазоне 192.168.220.50–150 (или тот, что вы указали).

Проверки на Raspberry Pi:

ip addr show eth0
ip addr show wlan0
sudo journalctl -u dnsmasq --no-pager | tail -n 50
cat /var/log/syslog | grep dnsmasq | tail -n 50
sudo iptables -t nat -L -n -v

Тесты с клиентского устройства:

• Получен ли DHCP‑адрес?
• Пингуется ли адрес Raspberry Pi: ping 192.168.220.1
• Пингуется ли внешний адрес: ping 8.8.8.8
• Разрешаются ли домены: ping google.com

Если внешние адреса пингуются, но домены не резолвятся — проверьте конфигурацию DNS в dnsmasq и /etc/resolv.conf на Pi.

Критерии приёмки

• Клиент получает DHCP‑адрес из указанного пула.
• Клиент может пинговать Raspberry Pi (192.168.220.1).
• Клиент может пинговать внешний IP (например, 8.8.8.8).
• Клиент разрешает доменные имена и загружает веб‑страницы.

Типичные ошибки и как их исправить

• Неправильные команды в конфигурационных файлах. Всегда проверяйте пробелы и слеши в путях.
• wlan0 не подключён к вашей Wi‑Fi сети. Проверьте wpa_supplicant.conf или состояние сети:

sudo wpa_cli status
sudo iwconfig wlan0

• DHCP не выдаёт адреса — проверьте dnsmasq логи и убедитесь, что файл /etc/dnsmasq.conf не содержит опечаток.

• Правила iptables не применяются после перезагрузки — используйте iptables-persistent или systemd unit.

Безопасность и жёсткое ограничение доступа

• Ограничьте пул DHCP и по возможности используйте статические назначения для ключевых устройств.
• Запретите доступ к Pi по паролю SSH: настройте вход по ключам и отключите PasswordAuthentication в /etc/ssh/sshd_config.
• По необходимости используйте UFW/Firewalld для дополнительных ограничений. Помните, что UFW может конфликтовать с ручными правилами iptables, поэтому тестируйте конфигурации.
• Ограничьте доступ к портам управления (SSH, VNC и т.д.) только из доверенной сети или через VPN.

Альтернативные подходы

• Использовать «travel router»/клиент Wi‑Fi роутер в режиме Client/Bridge — чаще проще и стабильно.
• Соединение Ethernet‑устройств через Wi‑Fi адаптер USB, установленный прямо в устройство (если поддерживается).
• Настроить Raspberry Pi как точку доступа (AP) вместо моста, если вы хотите, чтобы Pi раздавал вашу сеть напрямую (простая изоляция сети).

Когда такой мост не подойдёт

• Требуется максимальная пропускная способность и минимальная задержка (например, для некоторых игр) — прямое подключение к роутеру предпочтительнее.
• Устройства, требующие работы в одной подсети с роутером, если мост настроен неправильно; в таких случаях лучше настроить Pi в режиме прозрачного моста (bridge-utils) или использовать роутер в режиме мост/прокси.

Роль‑ориентированные чеклисты

Для администратора сети:

• Убедиться, что Pi обновлён.
• Настроить резервные копии конфигураций (/etc/dhcpcd.conf, /etc/dnsmasq.conf, /etc/sysctl.conf).
• Настроить логирование и мониторинг dnsmasq.

Для домашнего пользователя:

• Проверить работу с одним устройством.
• Убедиться, что печать/камера/телевизор работают корректно.
• При необходимости закрепить Pi и кабеля в безопасном месте.

Для разработчика/интегратора:

• Автоматизировать развёртывание (скрипты Ansible/Systemd unit).
• Проверить устойчивость при потере Wi‑Fi и восстановлении.

Технический контрольный список перед запуском

• Pi подключён к вашей Wi‑Fi сети (wlan0 имеет внешний доступ).
• eth0 имеет статический IP 192.168.220.1.
• dnsmasq настроен и запущен.
• net.ipv4.ip_forward включён.
• iptables настроены и сохраняются при перезагрузке.

Диагностика и runbook при инцидентах

1. Клиент не получает DHCP‑адрес:

   • Проверьте sudo systemctl status dnsmasq.
   • Просмотрите логи sudo journalctl -u dnsmasq -n 200.
   • Убедитесь, что интерфейс eth0 UP: ip link show eth0.

2. Клиент имеет адрес, но нет доступа в Интернет:

   • Проверьте NAT правила: sudo iptables -t nat -L -n -v.
   • Проверьте включён ли ip_forward: cat /proc/sys/net/ipv4/ip_forward.
   • С пая: с Pi пингуйте внешний IP.

3. DNS‑проблемы:

   • На клиенте проверьте DNS‑серверы ipconfig /all или cat /etc/resolv.conf.
   • Убедитесь, что dnsmasq пересылает запросы на корректный upstream DNS.

Мини‑методология для повторяемой настройки

1. Подготовьте чистый образ Raspberry Pi OS и выполните базовую настройку.
2. Пропишите конфигурации в текстовые файлы и поместите их в репозиторий конфигураций.
3. Напишите скрипт установки, который: обновляет систему, устанавливает dnsmasq и iptables‑persistent, копирует конфиги и перезапускает сервисы.
4. Протестируйте в изолированной сети, затем внедряйте в рабочую сеть.

Decision tree для выбора подхода (Mermaid)

flowchart TD
  A[Нужно подключить Ethernet‑устройство к Wi‑Fi?] --> B{Устройство в одной комнате с роутером?}
  B -- Да --> C[Подключить кабелем напрямую к роутеру]
  B -- Нет --> D{Есть ли в устройстве поддержка USB Wi‑Fi?}
  D -- Да --> E[Установить USB адаптер в устройство]
  D -- Нет --> F{Есть ли Raspberry Pi или travel router?}
  F -- Raspberry Pi --> G[Настроить Pi как Wi‑Fi мост по инструкции]
  F -- travel router --> H[Настроить travel router в режиме Client/Bridge]
  G --> I[Тестирование и мониторинг]
  H --> I

Короткое объявление для домашней страницы или рассылки (100–200 слов)

Превратите старый Raspberry Pi в Wi‑Fi мост и дайте жизнь Ethernet‑устройствам, у которых нет встроенного Wi‑Fi. Это простой и экономичный способ подключить старые ПК, IP‑камеры, принтеры и телевизоры к вашей беспроводной сети. В руководстве — готовые команды, проверенные конфигурации dnsmasq и iptables, варианты сохранения правил на перезагрузке, рекомендации по безопасности и пошаговая диагностика. Подойдёт как домашним пользователям, так и системным администраторам, которые хотят быстро и надежно расширить покрытие сети без прокладки дополнительных кабелей.

Заключение

Raspberry Pi в роли Wi‑Fi моста — гибкое решение для интеграции устаревших устройств в современную сеть. Следуя этому руководству, вы получите работоспособный мост, который легко адаптировать под свои сети и требования безопасности. При возникновении проблем используйте раздел диагностических шагов и рассмотрите альтернативы (travel router или USB‑Wi‑Fi адаптер).

Счастливой настройки и безопасной эксплуатации!
