Как проверить блок питания (PSU) с помощью тестера

Быстрые ссылки

• Почему стоит использовать PSU-тестер?
• Как пользоваться PSU-тестером

Почему стоит использовать PSU-тестер?

PSU-тестеры очень дешёвые и простые в использовании, поэтому мы смело рекомендуем их всем, кто хочет быстро проверить состояние блока питания. Если у вас есть мультиметр и вы умеете им пользоваться, вы можете проверить PSU вручную, но это займёт больше времени и потребует тестирования множества контактов.

PSU-тестер специально создан для этой задачи: он показывает, соответствуют ли контакты ожидаемым напряжениям и конфигурации, и громко сигнализирует при проблемах. Кроме того, тестер даёт значение PG (Power Good) — время задержки до устойчивого питания — которое мультиметр измерить не сможет.

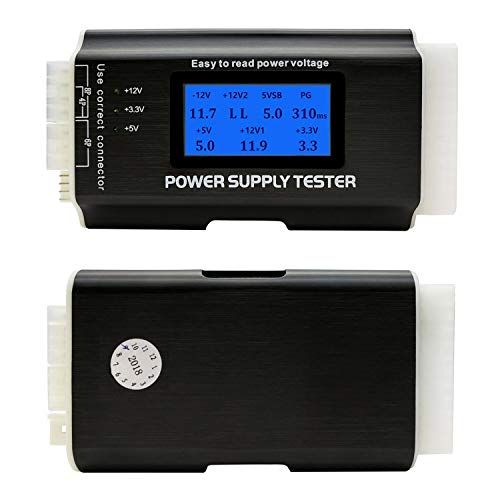

Fuhengli ATX Power Supply Unit Tester — пример простого универсального тестера, который проверяет 20/24-контактный ATX, PCI-e, MOLEX и SATA. Многие базовые тестеры выглядят одинаково: внутри — одинаковая электроника, внешняя часть и логотип могут отличаться.

Важное: если модель, на которую вы смотрите, недоступна, можно выбрать любой подобный тестер с теми же разъёмами — функционально они обычно идентичны.

Как пользоваться PSU-тестером

Ниже — подробная инструкция и лучшие практики. Мы не открываем корпус блока питания — это опасно и требует навыков и инструментов.

Подготовка и меры безопасности

• Выключите блок питания: используйте выключатель на задней панели или полностью отключите питание от розетки.
• Перед тестированием отсоедините все кабели PSU от внутренних компонентов (материнская плата, GPU, диски). Это защитит компоненты и позволит проверить каждый кабель по отдельности.
• Работайте в сухом помещении, на непроводящей поверхности, держите руки сухими.

Важно: открывать корпус блока питания и прикасаться к платам опасно — возможен смертельный удар током от конденсаторов даже после отключения.

Пошаговая инструкция

1. Выключите и отключите питание от сети.
2. Отсоедините все кабели блока питания от компонентов компьютера.
3. Подключите 20/24-контактный основной кабель материнской платы к тестеру.
4. Подключите CPU-кабель питания (4/8-pin). Если не подключить его, тестер покажет ошибку.
5. Подключите другие провода по очереди (PCI-e, SATA, MOLEX, FDD) — по одному, если тестер использует общий набор индикаторов.
6. Включите блок питания и наблюдайте показания на дисплее или светодиодах.
7. Сверьте выводимые значения с ожидаемыми (см. раздел Критерии приёмки).
8. По окончании выключите блок питания и отсоедините тестер.

Как читать результаты

Тестер покажет напряжения для популярных линий: +3.3V, +5V, +12V, −12V и т.д., а также значение PG (в миллисекундах).

• Небольшие отклонения допустимы (обычно ±5% для основных линий). Например, 11.8 В на линии +12 В — в норме.
• PG (Power Good) — время от появления первой активности до стабильности всех линий. Ориентир: 100–500 мс. Слишком длинный PG может вызывать циклы перезагрузки или отказ загрузки.
• Многие тестеры имеют светодиодные индикаторы для вторичных кабелей; из-за этого подключайте не более одного вторичного кабеля одновременно, чтобы получить корректные показания.

Если значения значительно выходят за пределы допустимых или PG > 500 мс, рекомендуется заменить блок питания.

Фактбокс: ключевые числа

• Допустимое отклонение напряжений: ≈±5% (зависит от стандарта и линии).
• Ориентировочное нормальное PG: 100–500 мс.
• Линии, которые обычно проверяют: +3.3 В, +5 В, +12 В, −12 В, +5VSB.

Когда тестер показывает проблему, а проблема не в PSU

• Погрешности подключения: плохой контакт в разъёме или окисление могут давать ложные отклонения.
• Тестер не проверяет внутреннюю устойчивость при нагрузке. Блок может выдавать правильные напряжения без нагрузки, но проваливать их под реальной нагрузкой.
• Некорректный результат на вторичных кабелях при одновременном подключении нескольких кабелей из-за одного набора LED.

Контрпример: если тестер показывает нормальные значения, но система нестабильна под нагрузкой, причиной может быть деградация конденсаторов или проблемы с регулировкой напряжения под нагрузкой — это выявит нагрузочный тест или специализированный лабораторный стенд.

Альтернативные подходы

• Мультиметр: гибкий инструмент для проверки отдельных контактов и пульсаций, но требует знаний и времени.
• Осциллограф: показывает пульсации (ripple) и шумы на линии — используется в сервисных центрах.
• Стресс-тест под нагрузкой (с датчиком напряжений): проверяет поведение PSU в реальных условиях нагрузки.

Плюс тестера: простота и скорость. Минус: ограниченные диагностические возможности при сложных неисправностях.

Методика тестирования — мини-SOP

1. Подготовка рабочего места и инструментов.
2. Снятие кабелей с компонентов и визуальный осмотр разъёмов.
3. Базовая проверка основного 20/24-pin и CPU 4/8-pin.
4. Последовательная проверка PCI-e, SATA, MOLEX, FDD.
5. Сравнение с критериями приёмки и запись результатов.
6. Если обнаружены отклонения — проверить контакты, повторить тест. Если отклонения подтверждены — заменить PSU.

Ролевые чеклисты

Для энтузиаста:

• Подготовить мультиметр и PSU-тестер.
• Отсоединить кабели и пометить их для обратной установки.
• Выполнить базовый тест и проверить PG.

Для сборщика ПК:

• Перед установкой нового ПК проверить PSU вне корпуса.
• Тестировать все кабели по очереди.
• Если значения в норме — установить PSU и провести тест под нагрузкой.

Для сервисного техника:

• Выполнить визуальную проверку на вздутые конденсаторы.
• Применить осциллограф при подозрении на пульсации.
• Задокументировать результаты и рекомендовать замену при нестабильности под нагрузкой.

Критерии приёмки

• +12V: 11.4–12.6 В (примерно ±5%).
• +5V: 4.75–5.25 В (примерно ±5%).
• +3.3V: 3.135–3.465 В (примерно ±5%).
• PG: 100–500 мс.

Если одно или несколько значений выходят за эти пределы, тест считается проваленным и требуется либо дополнительная проверка, либо замена блока питания.

Тестовые сценарии для проверки тестера

• Нормальный PSU без нагрузки: показатели в пределах ±5%, PG в 100–500 мс.
• PSU с плохим контактом на разъёме: один канал выдаёт завышенное/заниженное значение.
• PSU с деградированными конденсаторами: нормальные значения на холостом ходу, но провал при нагрузке — требует осциллографа/нагрузочного теста.

Ограничения и когда тестер не поможет

• Тестер обычно не эмулирует реальную нагрузку, поэтому он не выявит проблемы, проявляющиеся только под нагрузкой.
• Некоторые современные блоки питания имеют динамическое управление вентиляторами и режимами энергосбережения — тестер может не учитывать эти особенности.
• Низкокачественные тестеры не измеряют пульсации (ripple) и задержки устаканивания напряжений.

Простое дерево решений

flowchart TD
  A[Начать тестирование PSU] --> B{Все кабели отключены от компонентов?}
  B -- Да --> C[Подключить 24-pin и CPU 4/8-pin к тестеру]
  B -- Нет --> D[Отключить все кабели и повторить]
  C --> E{Показания в пределах допусков?}
  E -- Да --> F{PG в 100-500 мс?}
  E -- Нет --> G[Проверить контакты, повторить тест, заменить PSU при подтверждении]
  F -- Да --> H[Проверить поочерёдно SATA/PCI-e/MOLEX]
  F -- Нет --> G
  H --> I{Все вторичные тесты в норме?}
  I -- Да --> J[PSU считается исправным для базовой проверки]
  I -- Нет --> G

Рекомендации по замене

• Если несколько линий выходят за допуск или PG значительно выше 500 мс — заменяйте блок питания.
• При сомнениях сделайте стресс-тест (нагрузка на CPU/GPU) или обратитесь в сервис для проверки пульсаций и качества стабилизации.

Короткий чеклист перед покупкой нового PSU

• Мощность (W) соответствует конфигурации компьютера с запасом 20–30%.
• Наличие нужных разъёмов (EPS 4/8, PCI-e 6/8 pin, SATA, MOLEX).
• Сертификация эффективности (80 PLUS и выше желательна).
• Репутация производителя и отзывы о стабильности под нагрузкой.

Итог

PSU-тестер — быстрый способ убедиться в базовой исправности блока питания и получить значения напряжений и PG без сложных измерений. Для глубокой диагностики (пульсации, поведение под нагрузкой) потребуются мультиметр, осциллограф или профессиональный стенд. Если тестер показывает отклонения за пределами допусков или слишком долгое значение PG, планируйте замену блока питания.

Важно: тестер упрощает диагностику, но не заменяет нагрузочного теста и визуальной проверки внутренних компонентов блока питания.
