Как использовать тестер блока питания (PSU) для ПК

Быстрые ссылки

• Почему стоит использовать тестер блока питания?

• Как использовать тестер блока питания

Почему стоит использовать тестер блока питания?

Тестеры блока питания очень дешёвые и простые в эксплуатации, поэтому мы смело рекомендуем их всем, кто хочет быстро проверить PSU. Если у вас есть мультиметр и вы уверенно им пользуетесь, вы можете протестировать блок питания вручную, замеряя отдельные контакты. Но тестер даёт несколько ключевых преимуществ:

• Простота: подключил и получил готовый результат без подсчётов.
• Быстрая диагностика: видны все основные линии питания сразу (+12В, +3.3В, -12В и т.д.).
• Индикатор Power Good (PG): тестер измеряет задержку от начала подачи питания до стабильного состояния — мультиметр этого не покажет.
• Удобство для мелких разъёмов: тестер позволяет проверить SATA-разъём, который сложно надёжно измерить мультиметром.

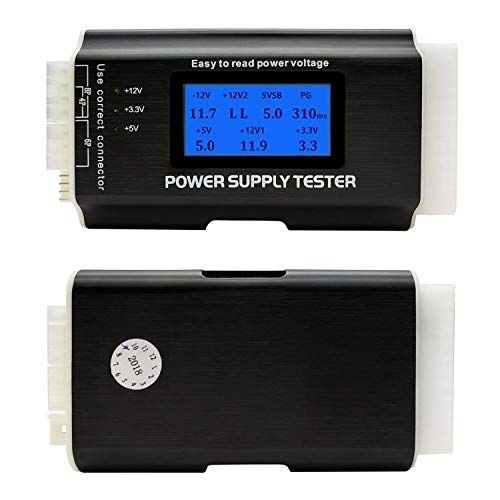

Простой ATX-тестер

Небольшое устройство проверяет 20/24-контактные разъёмы ATX, а также кабели PCIe, Molex и SATA. Внутри большинство таких тестеров почти идентичны — разные бренды используют одинаковые платы и корпуса. Если модель, на которую вы смотрели, закончилась на складе, можно смело взять аналогичную.

Важно: не открывайте корпус блока питания без соответствующих знаний и средств — внутри есть высокое напряжение, представляющее смертельную опасность.

Как использовать тестер блока питания

Ниже — подробная пошаговая инструкция и практические советы по безопасному и корректному тестированию.

Подготовка: выключите и отключите кабели

1. Отключите питание PSU — либо выключателем на задней панели, либо выдерните вилку из розетки.
2. Отсоедините все кабели от внутренних компонентов (материнская плата, диски, видеокарта и т.д.).

Почему так делать: это защищает компоненты в случае неисправности и позволяет протестировать каждый кабель отдельно, чтобы выявить проблемные цепи.

Подключение тестера и включение блока питания

1. Подключите 20/24‑контактный (главный) кабель материнской платы к тестеру.
2. Подключите 4/8‑контактный кабель питания CPU — многие тестеры потребуют его подключения, иначе они выдадут ошибку.
3. Включите PSU (переключателем на блоке или включив питание врозетку).

Тестер получает питание от самого блока и начнёт показывать значения напряжений и индикаторы.

Чтение результатов тестера

Тестер обычно показывает несколько категорий:

• +12V, +5V, +3.3V, -12V — ожидаемые каналы питания.
• Фактические значения под ними (например +12.02V).
• Значение PG (Power Good) — задержка в миллисекундах.

Правила интерпретации:

• Допустимое отклонение по большинству линий — примерно ±5% от номинала. Для +12В это 11.4–12.6 В; для +5В — 4.75–5.25 В; для +3.3В — 3.135–3.465 В.
• Если показание в пределах допустимого диапазона, тестер обычно подсвечивает зелёным или показывает «OK».
• Если значение выходит за пределы, тестер подаст звуковой сигнал и/или отобразит ошибку.

Значение PG:

• Нормальное: 100–500 миллисекунд.
• Длительное PG (>500 мс) указывает на изношенные или нестабильные компоненты внутри PSU и может вызывать проблемы при загрузке (boot loop).

Тестирование дополнительных разъёмов

• Тестируйте по одному периферийному кабелю (SATA, Molex, PCIe) — многие тестеры показывают только один набор индикаторов, поэтому при подключении двух кабелей одновременно показания могут быть некорректны.
• Для SATA-разъёма тестер удобнее, чем мультиметр: у него есть адаптер и контакты рассчитаны на маленькие клеммы.

Если тестер показывает значительное отклонение на каком-либо кабеле — замените PSU или проведите дополнительную проверку мультиметром.

Частые ошибки и когда показания могут быть неверны

• Неплотное подключение кабеля к тестеру даёт ложные значения — всегда убедитесь, что разъёмы вставлены до щелчка.
• Тестер редко выявит проблемы, которые проявляются при нагрузке (под значительной токовой нагрузкой). Для таких случаев нужен нагрузочный тестер или проверка в реальной системе.
• Если тестер сам повреждён (удары, влага), доверять его показаниям нельзя.

Альтернативные подходы

• Мультиметр: позволяет замерить напряжение на каждой из линий отдельно, но требует понимания допустимых диапазонов и аккуратности при контакте с мелкими разъёмами.
• Нагрузочный тест: специализированные приборы или тестирование в собранной системе под нагрузкой покажут стабильность при токовых пиковых нагрузках.
• Сервисный центр: если блок питания дорогой или есть подозрение на внутреннюю неисправность, лучше отдать в ремонт/диагностику профессионалам.

Быстрая методология (что делать по шагам)

1. Отключите питание и отсоедините все кабели от компонентов.
2. Подключите главный 20/24‑контактный кабель и кабель CPU к тестеру.
3. Включите PSU и проверьте основные линии (+12В, +5В, +3.3В, -12В).
4. Запишите значения и проверьте PG (100–500 мс).
5. Поочерёдно проверяйте SATA, Molex и PCIe — по одному кабелю.
6. Если есть отклонения, повторите тест и сделайте замеры мультиметром или протестируйте под нагрузкой.

Контрольный список перед заменой PSU

• Значения основных линий выходят за предел ±5%?
• PG > 500 мс?
• Есть нестабильность при тестировании под нагрузкой?
• Постоянные перезагрузки или проблемы с начальной загрузкой?

Если хотя бы два пункта подтверждаются — планируйте замену блока питания.

Критерии приёмки

1. Все основные линии в пределах допустимого диапазона (±5%).
2. PG находится в пределах 100–500 мс.
3. Дополнительные разъёмы (SATA/Molex/PCIe) дают корректные показания по очереди.
4. Нет физических повреждений кабелей или разъёмов.

Фактбокс: ключевые числа

• Допуск напряжения: ±5% (обычно используемый ориентир).
• Нормальный PG: 100–500 мс.
• Неправильный PG: >500 мс — повод для беспокойства.

Короткий словарь терминов

• PSU: блок питания компьютера.
• PG (Power Good): сигнал, который сообщает материнской плате, что все напряжения стабилизировались и можно запускать систему.
• Molex: 4‑контактный разъём питания для устаревших периферийных устройств.

Советы по безопасности и лучшие практики

Важно: не вскрывайте корпус PSU. Конденсаторы внутри могут сохранять опасное напряжение даже после отключения.

• Всегда выключайте питание и отключайте шнур от сети перед подключением тестера.
• Проверяйте каждый кабель по очереди, чтобы избежать путаницы и получить корректные показания.
• Если не уверены в результатах, используйте мультиметр или обратитесь в сервис.

Когда тестер бессилен — исключения

• Проблемы проявляются только под высокой нагрузкой (пульсации, просадки при пиках тока).
• Внутренние intermittent‑ошибки, которые проявляются редко и не фиксируются во время простого теста.
• Нарушение стабильности только при температурных режимах (например, холодный запуск vs горячий).

В таких ситуациях требуются нагрузочные тесты или мониторинг в реальной рабочей конфигурации.

Резюме

Тестер блока питания — быстрый и доступный инструмент для первичной диагностики PSU: он проверит основные линии, покажет значение PG и поможет понять, требует ли блок питания замены. Для углублённой диагностики пригодятся мультиметр, нагрузочные тесты или профессиональная проверка.

Важно: при любых сомнениях в показаниях или при обнаружении серьёзных отклонений смело планируйте замену блока питания или обращайтесь к специалистам.

Дополнительные ресурсы: рассмотрите проверку блока питания мультиметром и тестирование под нагрузкой для полной уверенности.
