Проверка блока питания ПК мультиметром

Зачем использовать цифровой мультиметр

Цифровой мультиметр (DMM) — это универсальный прибор для измерения напряжения, тока и сопротивления. Он не даёт автоматической оценки «годен/не годен», как отдельный тестер PSU, но показывает точные значения напряжений. Это полезно, когда нужно понять, какие линии питания работают неправильно.

Кратко:

• Мультиметр полезен, если под рукой нет специализированного тестера.
• Тестер PSU может показать дополнительные параметры (например, Power Good), которых мультиметр не даст.
• Мультиметр требует чуть больше навыка, но даёт больше данных.

Важно: мы не открываем корпус блока питания. Внутри находятся опасные для жизни детали. Не пытайтесь ремонтировать внутри самого блока.

Основные термины (в 1 строке)

• ATX: стандартный разъём питания материнской платы. 20/24 контакта.
• Power On (PS_ON): сигнал включения от платы к блоку питания (зелёный провод обычно).
• 5VSB: линия 5 В в режиме ожидания, подаётся даже при выключенном ПК.

Что потребуется

• Цифровой мультиметр с функцией измерения постоянного напряжения (DCV).
• Кусочек провода 18AWG или бумажная скрепка для замыкания PS_ON на землю (ground), либо готовый мостик (ATX jumper).
• Свернутая инструкция и терпение.

ALT: Вид снаружи блока питания ПК и подключённых кабелей питания на рабочем столе

Безопасность — самое важное

• Отключите БП от сети, прежде чем отсоединять кабели или перемыкать контакты.
• Никогда не открывайте металлический корпус блока питания. Там есть конденсаторы, которые держат заряд долго и способны убить.
• Работайте в хорошо освещённом месте. Проводники и контакты держите в изоляции, если используете провод.
• Если вы не уверены — замените блок питания и отнесите устройство мастеру.

Важно: измерение внешних выходов блока питания по приведённой инструкции безопасно. Любые попытки ремонта внутренних компонентов блока питания — опасны.

Ознакомьтесь с распиновкой ATX (20/24-pin)

Понимание расположения контактов важно для надёжных измерений. Если держите разъём защёлкой вверх (clip up), нумерация начинается с нижнего левого угла по порядку: 1–12 (нижний ряд), 13–24 (верхний ряд) для 24-контактного разъёма. У 20-контактного разъёма сохраняется та же геометрия, просто отсутствуют четыре дополнительных контакта.

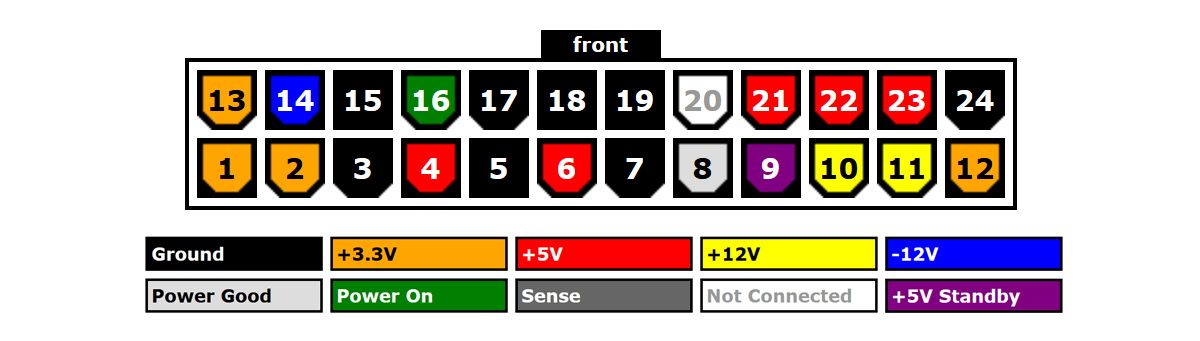

ALT: Схема 24-контактного ATX-разъёма с подписями ожидаемых напряжений

Подготовка: выключение и отключение кабелей

1. Отключите блок питания от сети или поверните выключатель на задней панели в положение «OFF».
2. Если вы тестируете БП, установленный в корпусе, отсоедините все кабели питания от компонентов: GPU, накопителей, вентиляторов и т. п. Это минимизирует риск повреждения соседних устройств.

Как замкнуть пин Power On (PS_ON)

Найдите зелёный провод — это PS_ON. Он должен быть замкнут на любой из проводов GND (чёрный) для включения блока питания вне платы.

• На 24-контактном разъёме PS_ON обычно соответствует пину 16 (чётвёртый сверху слева).
• Замкните его на соседний чёрный пин (15 или 17) с помощью скрепки или провода.

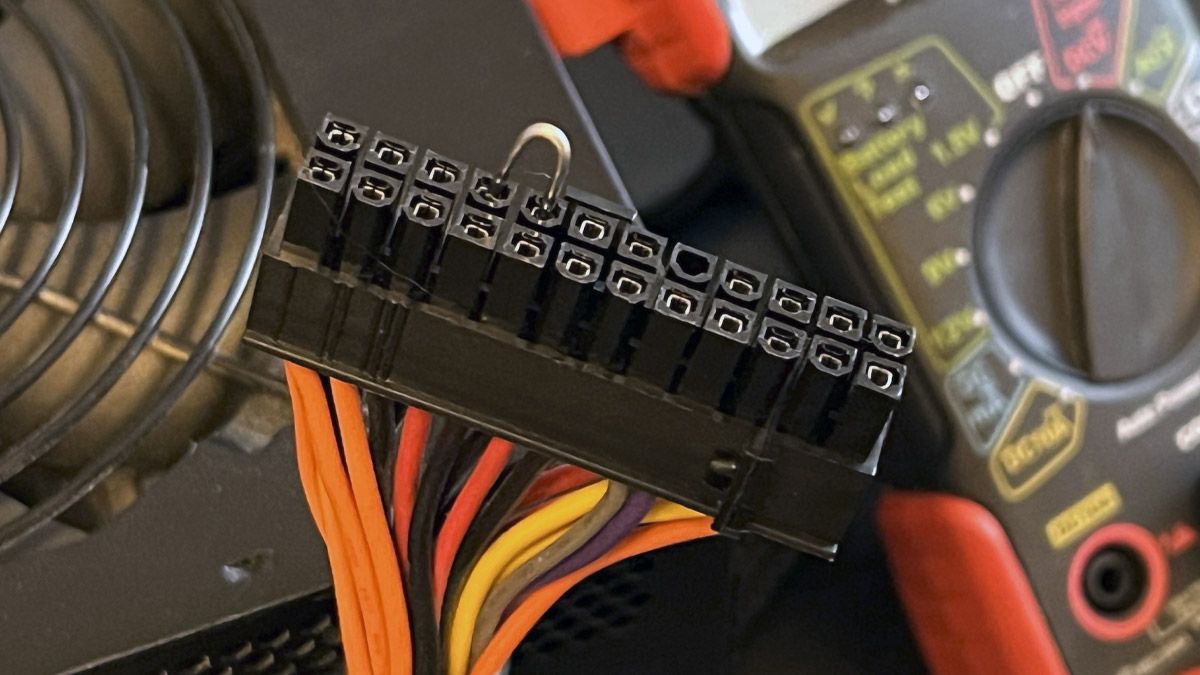

ALT: Крупный план 24-контактного кабеля PSU с замкнутыми контактами PS_ON и GND скрепкой

Примечание: готовые мостики (ATX jumper) удобнее и безопаснее. Некоторые мультиметры имеют короткие щупы, которые могут не проходить через мостик — учитывайте это.

Включение блока питания

После замыкания PS_ON на землю включите БП в сеть и включите переключатель (если есть). Вентилятор блока питания может прокрутиться лишь кратковременно — это нормально.

Проверка контактов мультиметром

1. Включите мультиметр и установите режим измерения постоянного напряжения (DCV). Если мультиметр не авто-диапазонный — выберите диапазон 10 V.
2. Чёрный щуп мультиметра (COM) подключите к любому GND (чёрному проводу) на разъёме. Часто удобен пин 15 при замыкании PS_ON.
3. Красным щупом по очереди касайтесь других контактов и фиксируйте показания.

Ожидаемые основные значения:

• +3.3 V (контакты с меткой 3.3V)
• +5 V (контакты +5V)
• +12 V (контакты +12V)
• +5 VSB (линия ожидания, обеспечивает питание в выключенном состоянии)

Повторяйте измерения для всех разъёмов: 24-pin ATX, 4+4 ATX (для CPU), 6+2 PCIe (для GPU), SATA и Molex.

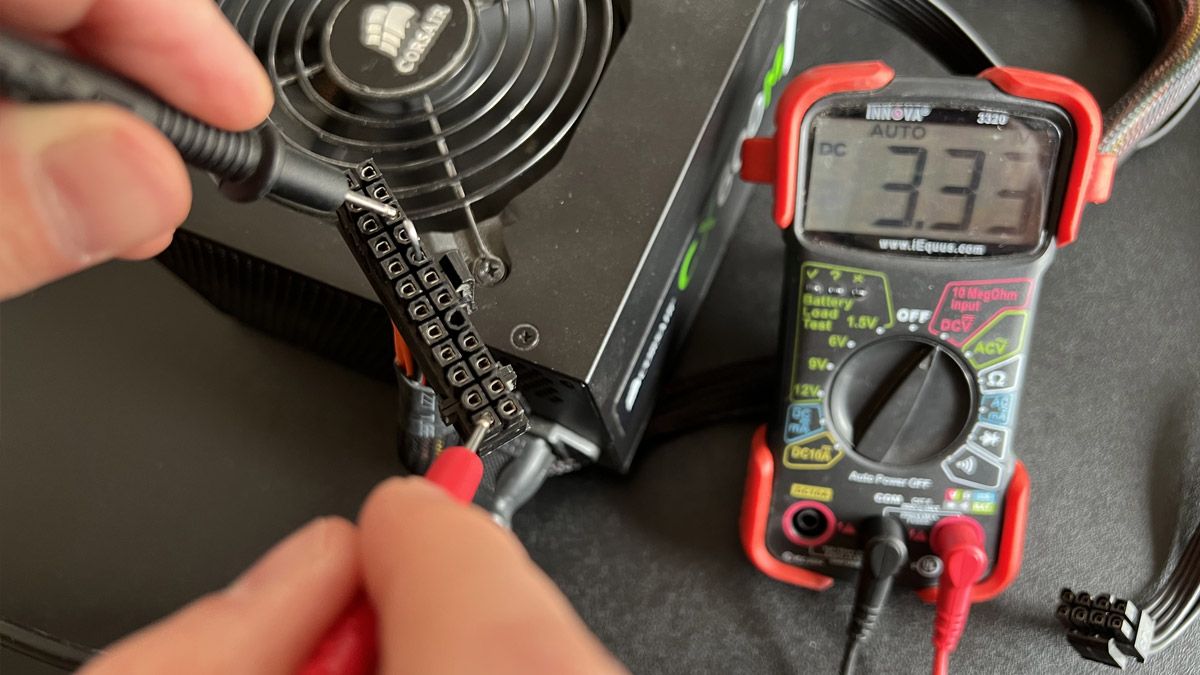

ALT: Ручная проверка напряжений на коннекторе блока питания с помощью мультиметра

Таблица контрольных значений (факты)

• +3.3 V — номинал 3.3 В; допустимая погрешность ±5% → 3.135–3.465 В.
• +5 V — номинал 5 В; допустимая погрешность ±5% → 4.75–5.25 В.
• +12 V — номинал 12 В; допустимая погрешность ±5% → 11.4–12.6 В.
• +5 VSB — номинал 5 В в режиме ожидания; должна присутствовать при выключенном, но подключённом к сети БП.

Если любое измерение выходит за указанные ±5% пределы — замените блок питания.

ALT: Схема 24-контактного ATX-разъёма с повторной маркировкой напряжений для контроля

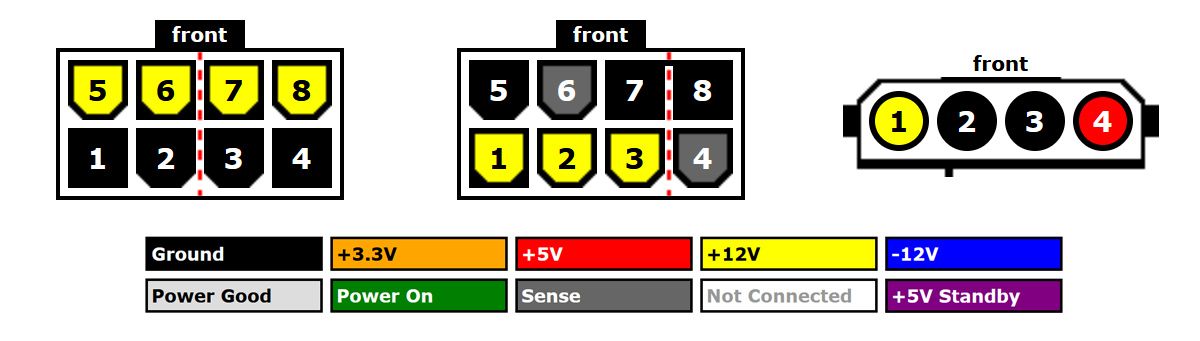

ALT: Сравнение 8-контактных PCIe/ATX и Molex/SATA-разъёмов с контрольными значениями напряжений

Когда тест мультиметром может не показать проблему

• Нестабильность под нагрузкой. Мультиметр измеряет напряжение в статике. Блок питания может держать напряжение на холостом ходу, но проваливать при нагрузке. В таких случаях нужен нагрузочный тест или тестер с «Power Good» и графиками.
• Шумы и пульсации (ripple). Мультиметр усредняет показания и может не показать пульсации. Осциллограф даст точную картину пульсаций на выходе.
• Проблемы с подачей тока (низкая мощность под нагрузкой). Если БП выдаёт правильные напряжения при мало- или без нагрузки, но падают под нагрузкой — замените БП.

Альтернативы и дополнения:

• Специализированный ATX-тестер (показывает Power Good, линии, короткие замыкания).
• Нагрузочный тестер или dummy load для проверки устойчивости под нагрузкой.
• Осциллограф для измерения пульсаций (ripple) на выходах.

Мини-методология (SOP) — пошаговый план для инженера

1. Отключите БП от сети.
2. Отсоедините все питание от компонентов в корпусе.
3. Подготовьте мультиметр и мостик PS_ON→GND.
4. Замкните PS_ON на любой GND.
5. Включите БП в сеть и подайте питание.
6. Чёрный щуп к GND, красный поочерёдно к контактам: +3.3V, +5V, +12V, +5VSB.
7. Запишите значения и сравните с допуском ±5%.
8. Повторите проверку для разъёмов PCIe и Molex/SATA.
9. Если результаты в пределах — можно подозревать другие компоненты. Если вне — замените БП.

Контрольный чеклист по ролям

Для начинающего:

• Убедиться, что питание отключено перед подключением мостика.
• Использовать изолированную скрепку или лучше готовый мостик.
• Проверять только внешние контакты.

Для продвинутого техника:

• Замерить 5VSB при выключенном ПК, но подключённом БП.
• Протестировать под небольшой нагрузкой (подключить 12В нагрузку) или использовать нагрузочный тестер.
• Проверить Power Good (если доступно) при помощи тестера или осциллографа.

Критерии приёмки

• Все основные линии (+3.3V, +5V, +12V) должны быть в пределах ±5% от номинала.
• Линия 5VSB должна присутствовать (≈5 В) при выключенном ПК.
• Отсутствие заметных пульсаций при визуальном осмотре и отсутствии дополнительных симптомов.

Если одно из условий не выполняется — блок питания считается неисправным.

Примеры типичных симптомов неисправного БП

• Случайные перезагрузки или зависания системы.
• Компьютер не включается, но на БП нет признаков жизни.
• BIOS/UEFI сообщают о нестабильных напряжениях.
• Появление запаха горелого или следов нагрева у коннекторов.

Ментальные модели и эвристики

• «Если напряжение в пределах — проблема не в БП» — верно только для статического теста. При нагрузке БП может падать.
• «БП хуже стареет быстрее при высокой температуре» — тепло уменьшает долговечность компонентов блока.
• «Заменить дешевле, чем ремонтировать» — для большинства бытовых ПК это верно: стоимость качественного нового БП ниже затрат и рисков ремонта.

Решение по результатам (диаграмма)

flowchart TD
  A[Начало: Проверка мультиметром] --> B{Все напряжения в ±5%?}
  B -- Да --> C[Проверяем другие компоненты и нагрузку]
  B -- Нет --> D[Замените блок питания]
  C --> E{Проблемы при нагрузке?}
  E -- Да --> D
  E -- Нет --> F[Ищем проблему в плате/компонентах]
  D --> G[Завершено]
  F --> G

Тестовые случаи и приёмка (acceptance)

• TC1: Замыкание PS_ON на GND; БП запускается, вентилятор крутится — ожидается.
• TC2: Замер +12V на Molex/PCIe при холостом ходе — должно быть 11.4–12.6 В.
• TC3: Замер +5VSB при выключенном ПК — около 5 В.
• TC4: Измерение под небольшой нагрузкой — напряжения остаются в пределах допустимого диапазона.

Риски и смягчение

• Риск: поражение электротоком при вмешательстве внутрь БП. Смягчение: не открывать корпус.
• Риск: повреждение компонентов при подключении мостика с подключенными устройствами. Смягчение: отсоединять все силовые линии прежде чем замыкать PS_ON.
• Риск: погрешности мультиметра. Смягчение: использовать исправный калиброванный мультиметр.

Часто задаваемые вопросы

Можно ли проверять БП с помощью бумажной скрепки?

Да, бумажная скрепка может замкнуть PS_ON на GND, но безопаснее использовать изолированный провод или готовый мостик.

Что делать, если напряжения близки к границе ±5%?

Если значения регулярно находятся на границе, замените БП. Пограничные значения часто предвещают ухудшение характеристик при нагрузке.

Нужно ли проверять пульсации (ripple)?

Да, пульсации могут повредить чувствительную электронику. Для оценки пульсаций используйте осциллограф.

Краткое резюме

• Измерение мультиметром — быстрый и надёжный способ проверить внешние выходы блока питания.
• Соблюдайте правила безопасности: не открывайте БП, отключайте компоненты перед тестом.
• Заменяйте блок питания, если одно или несколько напряжений выходят за предел ±5%.

Шаблон для протокола проверки (быстрый)

Заполните таблицу во время теста и приложите к заявке на замену/ремонт.

Глоссарий (1 строка каждый)

• PS_ON: сигнал включения блока питания.
• 5VSB: линия 5 В в режиме ожидания.
• Ripple: пульсации напряжения на выходе БП.
