Как протестировать блок питания компьютера (PSU)

Быстрые ссылки

• Признаки того, что блок питания выходит из строя

• Как протестировать блок питания

• Часто задаваемые вопросы о блоках питания

Краткое содержание

Тестирование блока питания (PSU) — простая диагностическая процедура. Можно быстро определить, подаёт ли PSU питание, с помощью джампера (скрепки), более подробно — мультиметром, а удобно и интуитивно — специальным тестером PSU. Проверка помогает исключить проблемы с подачей питания как источник случайных сбоев, перезагрузок и отказов компонентов.

Важно: никогда не вскрывайте корпус блока питания. Внутри находятся конденсаторы, которые могут держать опасное напряжение даже после отключения от сети.

Признаки неисправности блока питания

Прежде чем переходить к тестам, обратите внимание на характерные симптомы. Если вы замечаете любое из перечисленного, блок питания должен быть в числе первых подозреваемых:

• Наличие дыма или запаха гари — признак выхода из строя компонентов и возможного электрического пробоя.
• Электрические удары при касании корпуса — нарушение заземления или повреждение экранировки.
• Случайные выключения, перезагрузки или “синие экраны” (BSOD), которые не связаны с ПО или недавно установленным оборудованием.
• Непостоянная загрузка: ошибки и краши при старте системы.
• Посторонние звуки: скрежет вентилятора, писк трансформатора, зудящий или жужжащий шум.

Если у вас наблюдаются упорные, “призрачные” неисправности (пересборки, переустановки драйверов и ОС не помогают), тест PSU — обязательный шаг.

Почему стоит протестировать новый PSU перед установкой

Даже у уважаемых брендов бывают бракованные экземпляры. Тест нового блока питания перед установкой экономит вам риск повреждения дорогостоящих компонентов (GPU, материнской платы, SSD) и времени.

Общая безопасность при тестировании

• Отключайте систему от сети перед подключением/отключением кабелей.
• Не вскрывайте корпус блока питания.
• Используйте изолированные инструменты и убедитесь в отсутствии влаги.
• Работайте на не проводящей поверхности и при необходимости надевайте антистатический браслет при контакте с материнской платой.

Как протестировать блок питания — обзор методов

Существуют три основных метода, каждый подходит для разных задач и уровня подготовки:

1. Базовый джампер-тест (paperclip). Быстро проверяет, включается ли PSU.
2. Тест мультиметром. Позволяет измерить напряжения на контактах и оценить стабильность.
3. Использование специализированного тестера PSU. Самый удобный и быстрый для большинства пользователей.

Далее — подробные инструкции и сценарии.

Тест джампером (скрепкой): как быстро понять, включается ли PSU

Джампер-тест — минималистичный тест, который отвечает на вопрос: «может ли блок питания вообще запуститься?» Потребуются простые вещи: скрепка или кусок провода сечением 16AWG–18AWG, изолента и базовая осторожность.

Пошаговая инструкция:

1. Отключите шнур питания блока от розетки.

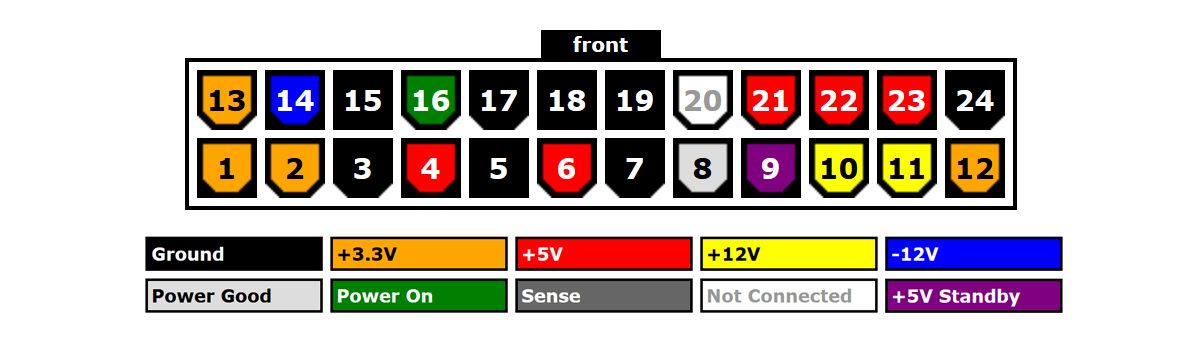

2. Откройте корпус и получите доступ к 24-контактному разъёму ATX на материнской плате.
3. Отсоедините 24-контактный разъём от материнской платы.
4. Разогните скрепку и выполните мост (замыкание) между зелёным проводом (Power On) и любым из соседних чёрных проводов (GND). Зеленый контакт обычно находится на 4-й позиции со стороны кромки разъёма — ориентируйтесь по рисунку распайки.
5. Подключите шнур питания блока к розетке и включите питание (иногда есть отдельный тумблер на самом блоке).

Ожидаемый результат: вентилятор блока питания запускается и загораются индикаторы. Если ничего не произошло — блок питания, вероятно, неисправен.

Важно: джампер-тест не измеряет напряжения и стабильность, он лишь подтверждает, что блок способен включаться.

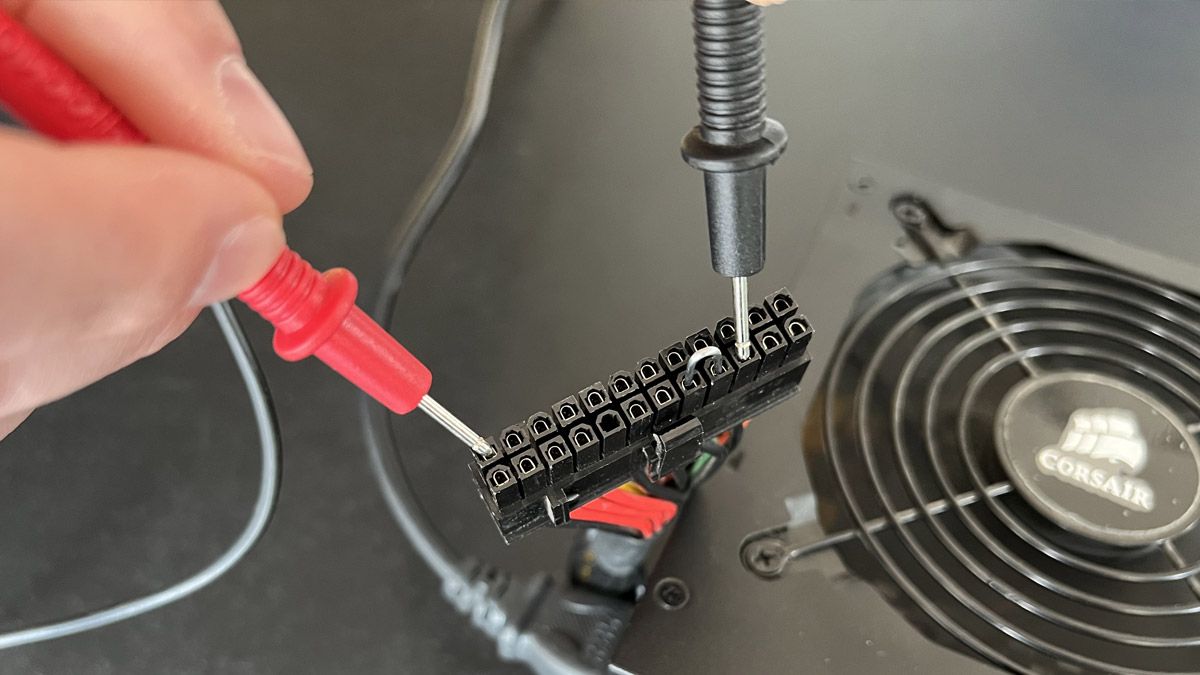

Тест мультиметром: измеряем напряжения и стабильность

Мультиметр позволяет подтвердить соответствие напряжений спецификациям и проверить, нет ли существенных отклонений под нагрузкой. Если у вас есть цифровой мультиметр — это экономный и точный способ диагностики.

Подготовка:

• Подключите джампер (как в предыдущем разделе) или используйте тестер, чтобы запустить PSU без материнской платы.
• Установите мультиметр в режим постоянного напряжения (DC V).
• Подключите чёрный щуп к контакту GND, красный последовательно к контактам, которые нужно измерить.

Типичные точки измерения и ожидаемые диапазоны (ориентировочно):

• +3.3 В (оранжевые провода)
• +5 В (красные провода)
• +12 В (жёлтые провода)
• -12 В (синий провод, встречается редко)

Критерии приёмки: напряжения должны находиться в пределах допустимых допусков (обычно ±5% для основных линий, ±10% для вторичных), без резких просадок при кратковременной нагрузке.

Практический сценарий: измеряйте опорные контакты на 24-пин разъёме, затем — PCIe и SATA разъёмы под нагрузкой, если есть возможность безопасно подключить нагрузочные устройства (например, старую видеокарту или тестовую нагрузку).

Тест с помощью специального тестера PSU

Тестер PSU — самый удобный инструмент для большинства пользователей. Он проверяет 24/20‑пин, PCIe, Molex и SATA разъёмы и обычно отображает напряжения на экране.

Преимущества:

• Простота: вставил кабель — прочитал результат.
• Безопасность: минимальный контакт с открытыми контактами.
• Поддержка многих стандартных разъёмов.

Недостатки:

• Могут не показать поведение под реальной нагрузкой высокого уровня.
• Бюджетные тестеры ограничены функционалом и точностью.

Использование: подключите желаемые разъёмы тестера к кабелям блока питания, включите PSU и читайте значения напряжений и диагностические коды на дисплее.

Подробные сценарии и примеры проблем

Ниже — практические сценарии, которые помогут интерпретировать результаты тестов и принять решение о ремонте/замене.

Сценарий A: PSU не включается при джампер-тесте

• Возможные причины: внутренний отказ, сгоревший предохранитель/трансформатор, короткое замыкание.
• Действия: не пытайтесь ремонтировать блок самостоятельно; верните по гарантии или утилизируйте.

Сценарий B: PSU запускается, но система нестабильна

• Возможные причины: просадки напряжения под нагрузкой, деградация конденсаторов, изношенные вентиляторы приводят к перегреву.
• Действия: проведите измерения мультиметром под нагрузкой или используйте тестер с нагрузочной функцией; при подтверждении нестабильных напряжений — замените PSU.

Сценарий C: Сильный шум и запах гари при запуске

• Возможные причины: внутренние повреждения, электрический пробой.
• Действия: немедленно отключите от сети и не используйте блок питания. Верните или утилизируйте.

Критерии приёмки

• Джампер-тест: PSU должен включаться и вращать вентилятор.
• Мультиметр: напряжения на ключевых линиях должны быть в допустимых пределах (не должно быть больших пиков/просадок при кратковременной нагрузке).
• PSU-тестер: индикатор статуса «OK»/зеленый и показания напряжений близки к номиналу.

Если критерии не выполняются — заменяйте блок питания.

Дополнительные инструменты и полезные аксессуары

• Набор изолированных отверток и пассатижей.
• Антистатический браслет.
• Нагрузочный резистор (dummy load) или тестовая видеокарта для проверки под нагрузкой.
• Хороший цифровой мультиметр с автоматическим выбором диапазона.

Роль‑ориентированные контрольные списки

Пользователь (начальный уровень):

• Выключить ПК и отключить питание.
• Открыть корпус и визуально осмотреть блок питания на запах гари, вздутые конденсаторы, следы нагара.
• Провести джампер-тест.
• Записать поведение (вентилятор/индикаторы).
• При подозрениях — обратиться к технику или протестировать мультиметром/тестером.

Техник (продвинутый):

• Использовать мультиметр для проверки всех линий на 24‑пин разъёме.
• Проверить напряжения на PCIe и SATA под нагрузкой.
• Оценить качество выходных напряжений (пульсации, просадки).
• Проверить состояние конденсаторов, вентиляторов и предохранителей с наружного осмотра.
• При необходимости заменить или провести гарантийное обращение.

Мини‑методология диагностики (короткая)

1. Сбор симптомов: ошибки, звук, запах, поведение при загрузке.
2. Визуальный осмотр: кабели, разъёмы, следы нагара.
3. Джампер-тест: подтверждение базовой работоспособности.
4. Мультиметр/PSU-тестер: измерение напряжений и их стабильности.
5. Тест под нагрузкой: проверка при реальной работе системы.
6. Решение: ремонт/замена/возврат по гарантии.

Когда тесты могут давать ложные результаты (ограничения)

• Джампер-тест не проверяет стабильность напряжения под нагрузкой.
• Мультиметр показывает мгновенное напряжение, но не пульсации высокой частоты — для них нужен осциллограф.
• Бюджетные тестеры могут не регистрировать тонкие, но критичные отклонения.
• Некоторые нестабильности проявляются только под полной GPU/CPU нагрузкой.

Советы по выбору замены блока питания

• Берите блок питания с запасом мощности (обычно 20–30% над ожидаемой нагрузкой).
• Отдавайте предпочтение моделям с сертификацией 80 Plus (Bronze, Silver, Gold и выше) — это показатель эффективности.
• Выбирайте проверенных производителей и считайте срок гарантии одним из показателей качества.
• Для систем с мощными видеокартами используйте отдельные кабели PCIe и учтите требования к мощности и разъёмам.

Совместимость и подводные камни при апгрейде

• Большинство ATX‑совместимых PSU можно заменить без проблем в пользовательских сборках.
• У некоторых производителей ноутбуков и фирменных ПК (Dell, HP) используются нестандартные коннекторы и проводки — в таких случаях замена может требовать адаптера или OEM‑модели.
• Никогда не подключайте модульные кабели от одного производителя к блоку другого производителя без проверки соответствия распиновки.

Можно ли повторно использовать старые кабели?

Не рекомендуется: хотя разъёмы, которые подключаются к материнской плате или GPU, имеют стандартный внешний вид, распиновка контактов со стороны блока питания может отличаться у разных производителей. Неверная распиновка может привести к короткому замыканию и повреждению компонентов.

Если вы всё же хотите использовать старые модульные кабели — тщательно проверьте распиновку мультиметром и убедитесь в соответствии.

Профилактика и обслуживание блока питания

• Содержите корпус в чистоте: пыль ухудшает отвод тепла и увеличивает износ вентиляторов.
• При сильном шуме от вентилятора замените сам вентилятор (если конструкция поддерживает) или замените блок питания.
• Плановые проверки при каждой значимой модернизации компьютера.

Горячие кейсы: когда стоит заменить PSU немедленно

• Появился запах гари или дым.
• Сильные нестабильности под нагрузкой.
• Блок питания не проходит джампер‑тест.
• Видимые повреждения: вздутые конденсаторы, подтёки.

Decision flowchart (Диагностическое дерево)

flowchart TD
  A[Начало: нестабильная работа ПК] --> B{Есть запах гари или дым?}
  B -- Да --> C[Немедленно отключить питание и не использовать PSU]
  B -- Нет --> D{Система не включается вообще?}
  D -- Да --> E[Выполнить джампер-тест]
  E -- Запустился --> F{Загружается ли ОС?}
  E -- Не запустился --> C
  F -- Да --> G[Проблема не в PSU — продолжить ПО/оборудование]
  F -- Нет --> H[Проверить мультиметром напряжения и стабильность под нагрузкой]
  H --> I{Напряжения в норме?}
  I -- Да --> G
  I -- Нет --> C

Тестовые сценарии и критерии приёмки для техников

Тестовый набор 1 — базовый

• Условие: блок включается (джампер-тест).
• Проверка: мультиметром измерены +3.3 В, +5 В и +12 В на 24- pin без существенных отклонений.
• Критерий приёмки: напряжения в пределах допустимых допусков.

Тестовый набор 2 — нагрузочный

• Условие: блок включается и подаёт питание на тестовую видеокарту.
• Проверка: измерения +12 В на PCIe под нагрузкой (сравнить стабильность с холостым ходом).
• Критерий приёмки: отсутствие просадок и перегревов > номинальных значений.

Короткий глоссарий

• PSU — блок питания (Power Supply Unit).
• Джампер-тест — тест, при котором вручную замыкается контакт Power On с землёй для запуска PSU без материнской платы.
• PCIe — разъём питания для видеокарт.
• Molex/SATA — типы разъёмов питания для периферии.

Часто задаваемые вопросы

Можно ли поставить слишком большой блок питания?

Нет, это не повредит компьютеру: система потребляет ровно столько, сколько нужно. Излишний запас не приведёт к перенапряжению. Единственный минус — возможно чуть меньшая эффективность при очень маленькой нагрузке.

Тратит ли лишняя мощность деньги?

PSU наиболее эффективен примерно при 50% нагрузки. В реальности разница в годовых расходах будет небольшая; экономить деньги за счёт недостаточного запаса мощности — плохая идея.

Что означают рейтинги 80 Plus?

Это сертификаты эффективности. Чем выше уровень (Bronze → Gold → Platinum → Titanium), тем выше КПД блока питания при типичной нагрузке.

Можно ли использовать старый PSU в новом ПК?

Можно, если он соответствует мощностным требованиям и находится в хорошем состоянии. Не рекомендуется использовать очень старые блоки питания.

Можно ли подключить два блока питания?

Технически — можно, но это усложняет систему, вредно с точки зрения надёжности и не рекомендуется; лучше заменить единый блок питания на более мощный.

Риски и рекомендации по смягчению

• Риск: повреждение компонентов из‑за неправильной распиновки модульных кабелей. Митигирование: использовать оригинальные кабели и проверять распиновку.
• Риск: поражение электричеством при неосторожной работе. Митигирование: отключать питание, не вскрывать PSU, использовать защитные средства.
• Риск: ложное отрицание проблем джампер‑тестом. Митигирование: всегда подтверждайте тестом мультиметром или под нагрузкой.

Заключение

Проверка блока питания — недорогая и информативная процедура, которая часто экономит время и деньги. Начните с простых тестов (визуальный осмотр, джампер), затем переходите к мультиметру или тестеру, особенно если наблюдаются нестабильности под нагрузкой. При сомнениях заменяйте или отдавайте блок по гарантии — цена ошибки может быть выше стоимости нового качественного PSU.

Краткий чеклист перед заменой PSU

• Зафиксировать симптомы и скриншоты ошибок.
• Выполнить джампер‑тест и документировать результат.
• Измерить напряжения мультиметром на ключевых линиях.
• При наличии — провести тест под нагрузкой.
• Если подтверждена проблема — заменить PSU на модель с запасом мощности и хорошей эффективностью.

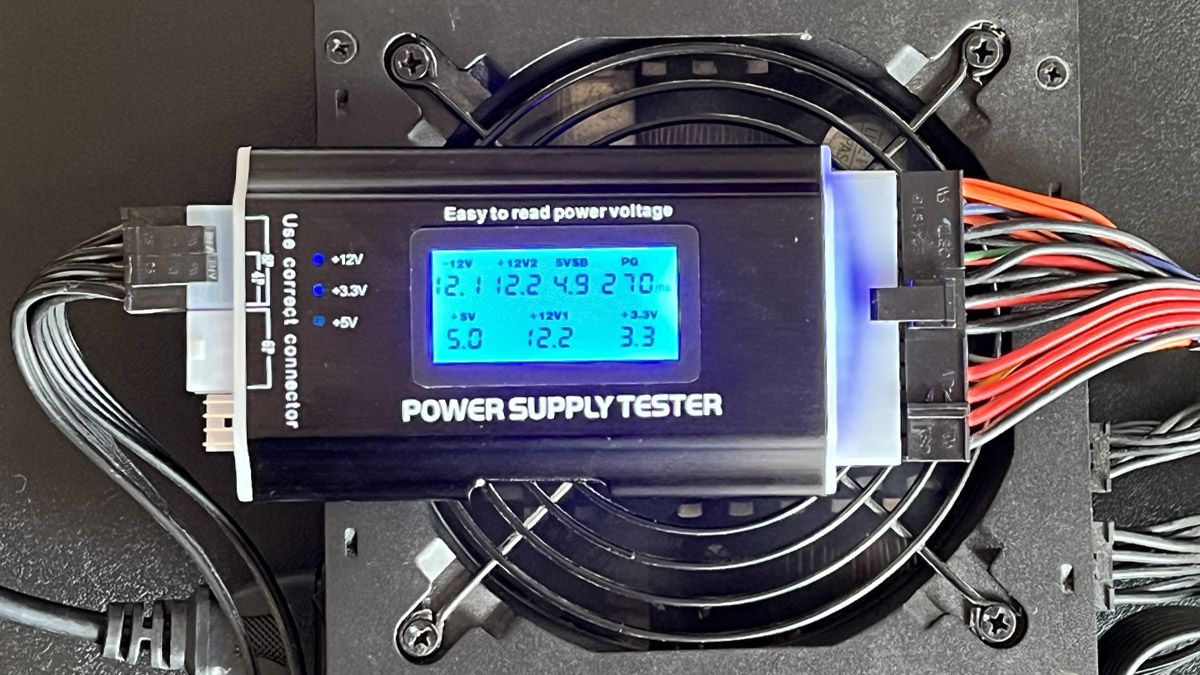

Фотография иллюстрирует стандартный ручной PSU‑тестер, который упрощает диагностику.

Примечания

• Если у вас есть вопросы по конкретной модели PSU или вы хотите пошаговую помощь по мультиметрии на конкретных контактах — опишите модель и симптомы, и мы поможем с настройкой тестов.

Изображение демонстрирует набор штандартных разъёмов: PCIe, Molex и SATA, которые можно проверить тестером.

Сводка: тестирование PSU — сочетание визуального осмотра, джампер‑теста, измерений мультиметром и использования тестера. Следуйте безопасности, документируйте результаты и заменяйте блок питания при подтверждении нестабильностей.
