Как найти и проверить неисправный резистор в цепи — пошаговое руководство

Что такое резистор и зачем проверять его

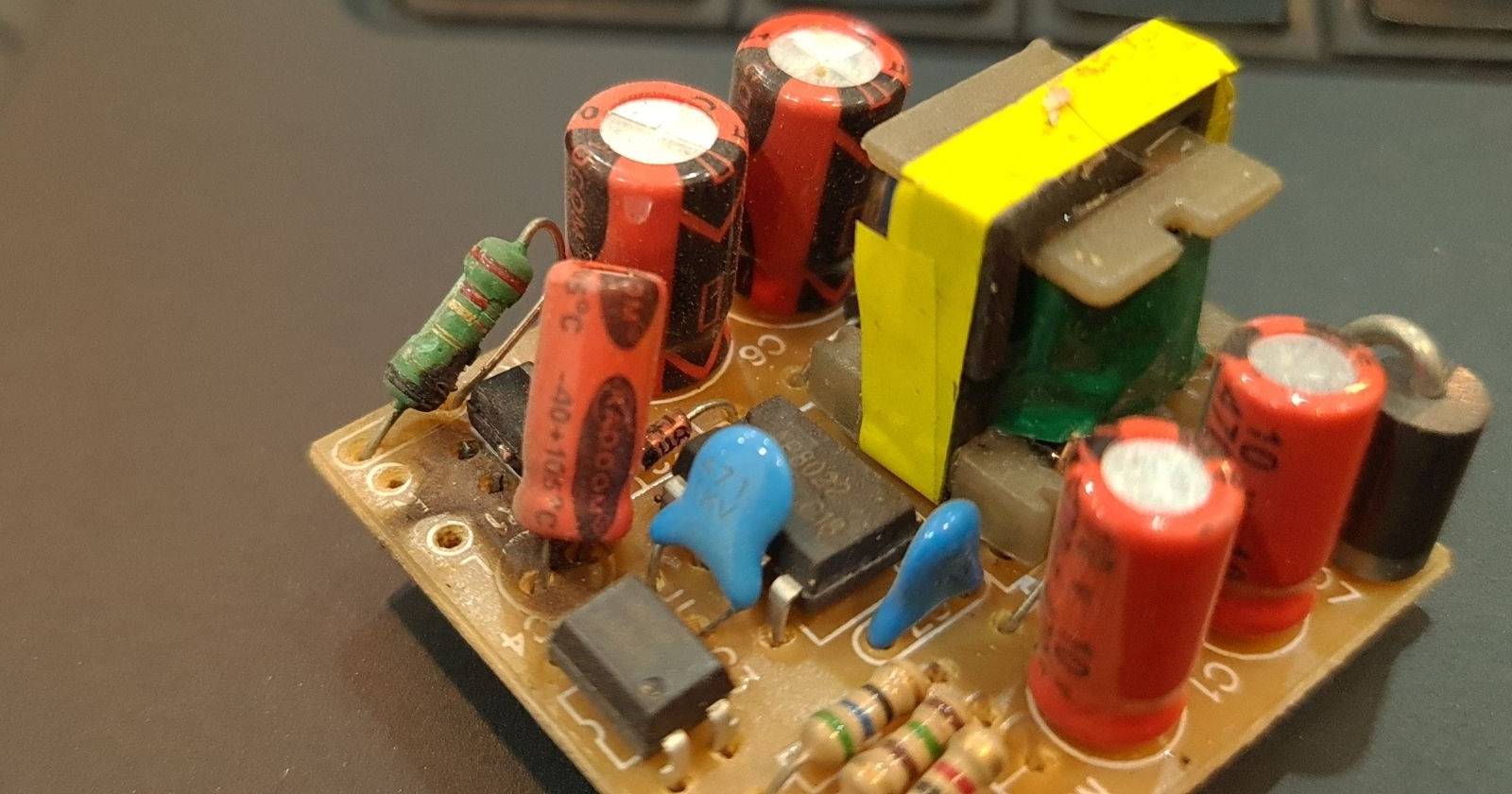

Резистор — пассивный двухвыводный компонент, который ограничивает ток и делит напряжение. Он используется для установки уровней сигнала, смещения транзисторов, защиты светодиодов и создания нагрузок. Если резистор выходит из строя (обгорает, обрывается, замыкается), это может привести к неисправности всей платы.

Важно: неисправный резистор часто является симптомом более глубокой проблемы — перегрузки, пробоя другого элемента или неправильного теплового расчёта. Замена без анализа причины даст лишь временное исправление.

Безопасность перед началом работы

• Отключите устройство от сети и выньте батареи.
• Разрядите большие электролитические конденсаторы: осторожно коротко замкните их выводы через изолированный проводник или используйте резистор 10–100 Ом на несколько ватт для контролируемого разряда.
• Работайте в хорошо освещённом месте и используйте антисептические меры при пайке.

Важно: не проверяйте компоненты под напряжением мультиметром в режиме сопротивления — это опасно и может повредить прибор.

Инструменты и материалы

• Мультиметр с режимом измерения сопротивления (Ω), предпочтительно авторанжируемый.
• Щупы мультиметра с зажимами «крокодил» для удобства.
• Паяльник, паяльная проволока, оплетка для выпаивания или паяльный насос.
• Небольшой набор отверток и пинцет для работы с SMD.
• Запас резисторов с различной мощностью (0.25 Вт, 0.5 Вт, 1 Вт) и стандартными номиналами.

Порядок проверки резистора мультиметром

Шаг 1 Отключите питание и разрядите конденсаторы

Перед измерением убедитесь, что питание отключено и накопленные заряды в конденсаторах сняты. Неразряжённый конденсатор даст ложное значение при измерении сопротивления.

Шаг 2 Подготовьте мультиметр

Установите переключатель мультиметра в режим измерения сопротивления (символ Ω). Если мультиметр не авторанжируемый, выберите соответствующий диапазон (кОм/МОм).

Если вы не уверены в работе мультиметра, проверьте его на известном резисторе или между щупами без подключения компонента — должно быть 0 Ω при замыкании щупов.

Шаг 3 Измерение резистора в схеме

1. Сначала осмотрите резистор визуально: пятна обгорания, трещины, потёртые полосы, изменение цвета.
2. Подключите щупы к выводам резистора или к паяным контактам на плате. Резисторы не являются направленными, поэтому полярности не важны.
3. Если измерение показывает разумное значение (в пределах допуска 5–20% для типичных резисторов) — компонент, скорее всего, исправен.
4. Если мультиметр показывает «1» (перебор диапазона) или бесконечность, это означает обрыв. Если показывает 0 Ω или совсем мало — короткое замыкание.

Рекомендуется выпаять один вывод резистора для исключения параллельных путей на плате, которые исказят измерение. Без выпаивания результаты могут быть неверными, особенно в сложных схемах с параллельными элементами.

Как интерпретировать показания мультиметра

• Показание близкое к номиналу: резистор исправен.
• Очень низкое сопротивление (≈0 Ω): резистор, возможно, пробит (к.з.).
• Бесконечность или «1»: обрыв в резисторе — нужно заменить.
• Значение значительно отличается от номинала: резистор деградировал и подлежит замене.

Если мультиметр показывает «1» на авторанжируемом приборе и вы знаете, что резистор должен быть низким (несколько Ом), переключитесь на режим измерения более низких диапазонов.

Измерение SMD-резистора

Для SMD-резисторов проводите измерение теми же щупами; при необходимости используйте пинцет и микрощупы. При плотной компоновке на плате выпаивание одного вывода даст более точное значение.

Как считать номинал резистора без мультиметра

Цветовая маркировка резисторов

Четырёхполосный резистор: первые две полосы — значащие цифры, третья — множитель, четвёртая — допуск.

Пример: красный, чёрный, красный = 20 × 10² = 2000 Ω = 2 kΩ.

Краткая таблица значений цвета (основное):

• Чёрный = 0
• Коричневый = 1
• Красный = 2
• Оранжевый = 3
• Жёлтый = 4
• Зелёный = 5
• Синий = 6
• Фиолетовый = 7
• Серый = 8
• Белый = 9

Допуск: золото = ±5%, серебро = ±10%, нет полосы = ±20%.

Маркировка SMD-резисторов

• 3 цифры: первые две — значащие, третья — степень 10. Пример 102 = 10 × 10² = 1000 Ω = 1 kΩ.
• 4 цифры: первые три — значащие, четвёртая — степень 10. Пример 8210 = 821 × 10⁰ = 821 Ω.
• Буква R вместо запятой: 1R5 = 1.5 Ω, 4R7 = 4.7 Ω.

Замена резистора и советы по пайке

1. Запишите или сфотографируйте номинал, маркировку и расположение перед выпайкой.
2. Выпаяйте деталь при помощи паяльника и оплётки или насоса.
3. Подберите запасной резистор с тем же сопротивлением и не ниже по мощности. Если оригинал 0.25 Вт, можно ставить 0.5 Вт при учёте теплоотвода и посадочного места.
4. При установке SMD-резистора используйте флюс и тонкий припой, избегайте перегрева корпуса платы.
5. После замены проверьте внешний вид пайки и измерьте сопротивление ещё раз.

Совет: если резистор выходит из строя из-за перегрева, рассмотрите вариант увеличения мощности или изменения схемы теплоотведения.

Что делать, если замена не восстановила работу

Если после замены резистора устройство всё ещё неисправно — продолжайте диагностику:

• Проверьте соседние компоненты (диоды, транзисторы, стабилитроны, конденсаторы).
• Измерьте напряжения питания в ключевых точках схемы.
• Ищите следы перегрева или коротких замыканий.
• Используйте схемы/план расположения элементов (если есть) для поиска цепи нагрузки.

Важно: если резистор «вылетает» снова после замены, это указывает на повторный источник перегрузки. Не ставьте резистор большей мощности в надежде решить проблему навсегда — сначала найдите её причину.

Мини-методология диагностики резистора (шаблон для повторяемости)

1. Фиксация симптомов: что не работает, какие признаки (дым, запах, визуальные следы).
2. Фото/заметки расположения и маркировки резистора.
3. Отключение питания и разрядка конденсаторов.
4. Первичное измерение в плате.
5. Выпайка одного вывода и повторное измерение.
6. Замена и проверка цепи после включения.
7. Логирование результатов и действий.

Этот шаблон применим как для хобби-проектов, так и для ремонта в мастерской.

Критерии приёмки

• Визуальный осмотр: отсутствуют трещины и следы нагара.
• Электрическое: измеренное сопротивление в пределах допуска 5–20% от номинала в зависимости от типа резистора.
• Функциональное: при подключении плата запускается и держит рабочие напряжения не выше/ниже допустимых границ.

Случаи, когда измерение в плате даёт ложный результат

• Соседние параллельные резисторы или цепи создают шунтирование и искажают показания.
• В цепи присутствуют активные элементы (полупроводники), которые проводят в тестовом диапазоне мультиметра.
• Неразряжённый конденсатор заряжает или разряжает прибор, выдавая ложные значения.

Решение: выпаять хотя бы один вывод резистора и измерить вне платы.

Чек-листы по ролям

Хобби-мастер:

• Отключил питание и батареи.
• Разрядил большие конденсаторы.
• Измерил в плате, затем выпаял и измерил снова.
• Заменил на резистор с тем же номиналом.
• Проверил плату после включения.

Техник мастерской:

• Снял данные перед вмешательством (фото, схемы).
• Использовал калиброванный мультиметр и термокамеру при необходимости.
• Проверил возможные причины перегрузки (KZ, пробитые диоды, конденсаторы).
• Оформил запись в ремонтной ведомости с рекомендацией по профилактике.

Таблица часто встречающихся номиналов и соответствий SMD

• 102 = 1 kΩ
• 103 = 10 kΩ
• 221 = 220 Ω
• 472 = 4.7 kΩ
• 100 = 10 Ω (в зависимости от формата)

(См. раздел маркировки SMD выше для правил декодирования.)

Приёмочные тесты и примеры

Тест 1: резистор 2.2 kΩ (маркировка 222)

• Измеренное значение: 2.18 kΩ → прохождение.
• Измеренное значение: 0.1 kΩ → подозрение на частичное короткое.

Тест 2: SMD 102

• В плате показано 1.2 kΩ, вне платы 1.0 kΩ → параллельная дорожка или компонент.

Критерий ошибки: различие более чем на 10–20% требует дальнейшего анализа.

Принятие решения о замене или испытании новой детали

• Замените резистор, если он показывает обрыв, короткое или отклонение вне допуска.
• Если замена не решает проблему, ищите первопричину: пробой транзистора, короткое, перегрузка по питанию.

Наглядная схема принятия решения

flowchart TD
  A[Начало: устройство не работает] --> B{Визуально есть следы нагара на резисторе?}
  B -- Да --> C[Отключить питание и разрядить конденсаторы]
  B -- Нет --> C
  C --> D[Измерить резистор в плате]
  D --> E{Показание близко к номиналу}
  E -- Да --> F[Вероятно, проблема в другом компоненте]
  E -- Нет --> G[Выпаять один вывод и измерить снова]
  G --> H{Исправен?}
  H -- Да --> F
  H -- Нет --> I[Заменить резистор]
  I --> J[Включить и наблюдать]
  J --> K{Работает стабильно}
  K -- Да --> L[Завершено]
  K -- Нет --> M[Поиск первопричины: проверка силовых элементов]

Короткая глоссарий

• Резистор: компонент, ограничивающий ток.
• SMD: поверхностный монтаж.
• МОм/кОм: мегомы/кОмы — единицы сопротивления.
• Автораджинг: автоматический выбор диапазона мультиметра.

Заключение

Проверка резистора — базовая, но ключевая операция при ремонте электроники. Правильная последовательность действий: безопасность, визуальный осмотр, измерение в плате, при необходимости выпайка и повторное измерение, замена и анализ причин отказа. Это сократит время ремонта и снизит риск повторных поломок.

Примечание: если вы не уверены в своих навыках пайки или диагностике высоковольтных устройств, обратитесь к профессиональному сервису.
