Как найти и проверить неисправный резистор в цепи — пошаговый гид

• Выключите питание и безопасно разрядите большие конденсаторы. Используйте мультиметр в режиме Ω, измеряйте резистор в цепи или после выпаивания одного вывода. Для SMD‑резисторов читайте цифровой код. Заменяйте резистор на компонент с теми же номиналом, мощностью и допуском.

Важно: в мультиметре «0 Ω» (или близко к нулю) означает короткое замыкание (резистор пробит), а «1» или «OL» — обрыв (бесконечное сопротивление). Читайте раздел «Интерпретация показаний» ниже.

Введение

Резистор — двухвыводной пассивный компонент, ограничивающий ток в цепи. Он управляет уровнями сигналов, делит напряжение, задаёт рабочие точки и защищает другие элементы. Неисправный резистор может вывести устройство из строя. Этот материал объясняет, как безопасно найти и измерить плохой резистор в плате и как определить его значение без мультиметра.

Быстрый список инструментов и материалов

• Цифровой мультиметр с режимом сопротивления (предпочтительно авторанжирование).
• Отвертки, пинцеты, выпаечная оплётка или вакуумный отсос.
• Паяльник и припой, флюс.
• Резистор для разряда конденсатора 10 kΩ, 2–5 Вт (для безопасного разряда).
• Запасные резисторы того же номинала, мощности и допуска.
• Защитные очки и перчатки по необходимости.

Примечание: если вы не уверены в своих навыках пайки или ремонте, обратитесь к специалисту.

Безопасность перед началом

• Выключите питание и отключите устройство от сети.
• Снимите аккумуляторы.
• Разряжайте большие электролитические конденсаторы через нагрузочный резистор (например, 10 kΩ, 2–5 Вт) до безопасного уровня. Прямое короткое металлическим инструментом может вызвать искру, повредить плату или вас.
• Работайте в проветриваемом месте, используйте защитные очки.

Важно: даже маленькие платки SMPS могут хранить опасное напряжение в конденсаторах. Проверяйте мультиметром перед работой.

Как измерять резистор мультиметром

Подготовка мультиметра

1. Включите мультиметр и установите режим сопротивления (Ω). Если прибор не авторанжируемый — выберите подходящий диапазон.
2. Проверьте щупы на исправность и надёжный контакт.

ALT: Мультиметр установлен в режим измерения сопротивления (символ Ω)

Измерение резистора в цепи (на плате)

1. Найдите подозрительный резистор — внешне опалённый, потемневший или треснувший.
2. Если в цепи есть большие конденсаторы — разрядите их через резистор, как описано выше.
3. Подключите щупы мультиметра к выводам резистора или к их контактным площадкам на плате.

Примечание: показание, полученное при измерении в цепи, может отличаться от номинала из‑за параллельных ветвей. Чтобы получить точное значение, лучше выпаять один вывод резистора.

Рекомендация: выпаять один вывод

Выпаивание одного вывода обеспечивает изоляцию резистора от остальной схемы. Это простая мера для точного измерения. Если вы не можете выпаять — снимайте показание как ориентир и смотрите на допуски и внешний вид.

ALT: Измерение значения потемневшего резистора на печатной плате с помощью щупов мультиметра

Интерпретация показаний мультиметра

• Близко к указанному номиналу (в пределах допуска, например ±1%, ±5%) — резистор исправен.
• Очень низкое значение (≈0 Ω) — короткое замыкание, резистор пробит (не оказывает сопротивления).
• Высокое значение или «1/OL» — обрыв, резистор не пропускает ток.
• Плавающие или нестабильные показания — возможна параллельная ветвь, плохой контакт или повреждение платы.

Важно: некоторые мультиметры показывают «0.00» при нулевом сопротивлении, а другие — просто «0». Показание «1» в левом верхнем углу обычно означает перегрузку диапазона (open loop).

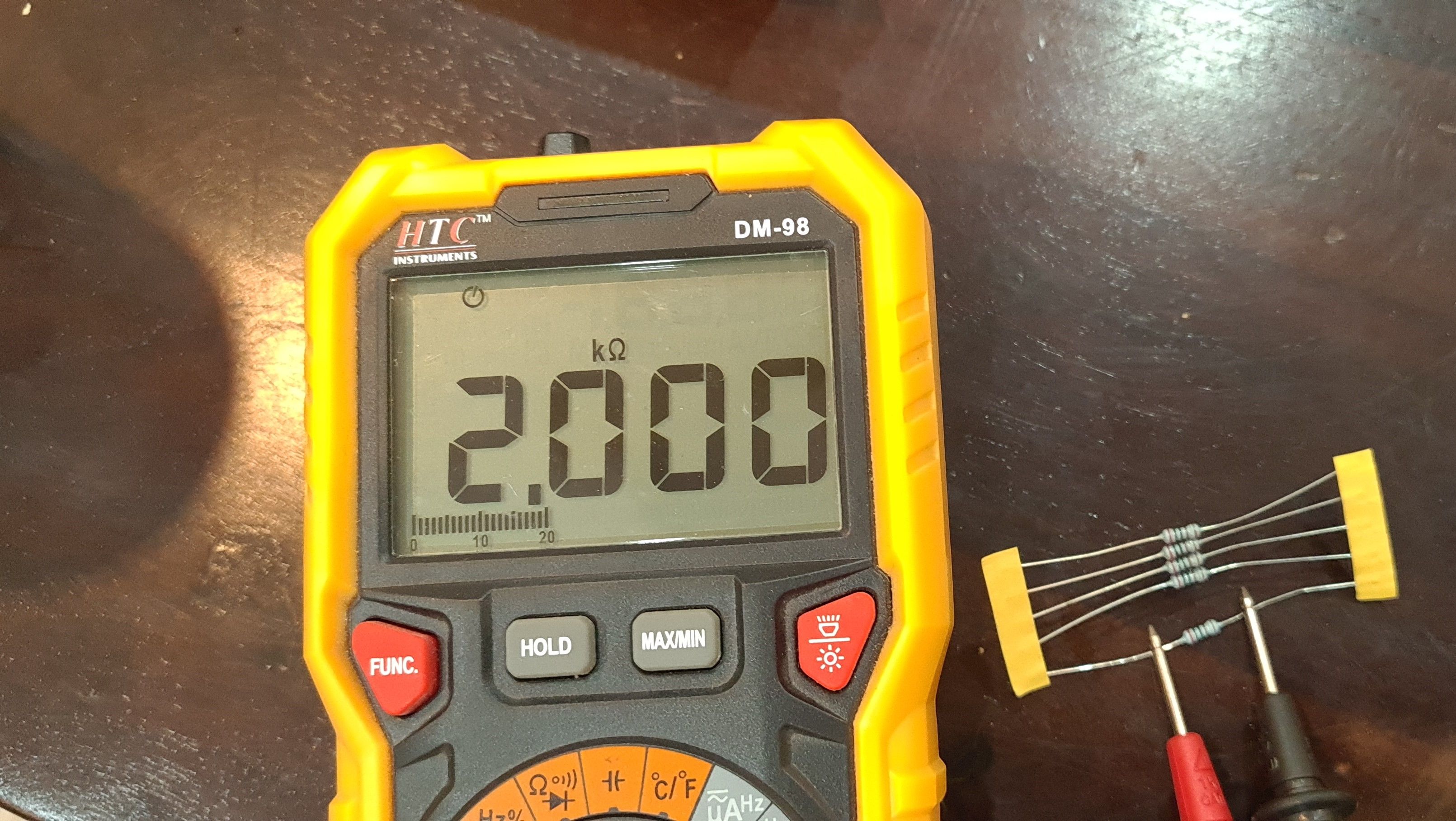

Измерение вне цепи

1. Выпаяйте резистор или выпаяйте один вывод.
2. Подключите щупы к обоим выводам. Полярность не важна.
3. Сравните измерение с номиналом и допуском.

ALT: Измерение сопротивления отдельного резистора мультиметром вне платы

Как считать значение резистора без мультиметра

Цветовая кодировка цилиндрических резисторов

Для четырёхполосных резисторов первые две полосы — значащие цифры, третья — множитель, четвёртая — допуск.

Пример: красный, чёрный, красный

• Красный = 2
• Чёрный = 0
• Множитель 10² = 100

Расчёт: 20 × 100 = 2000 Ω = 2 кΩ

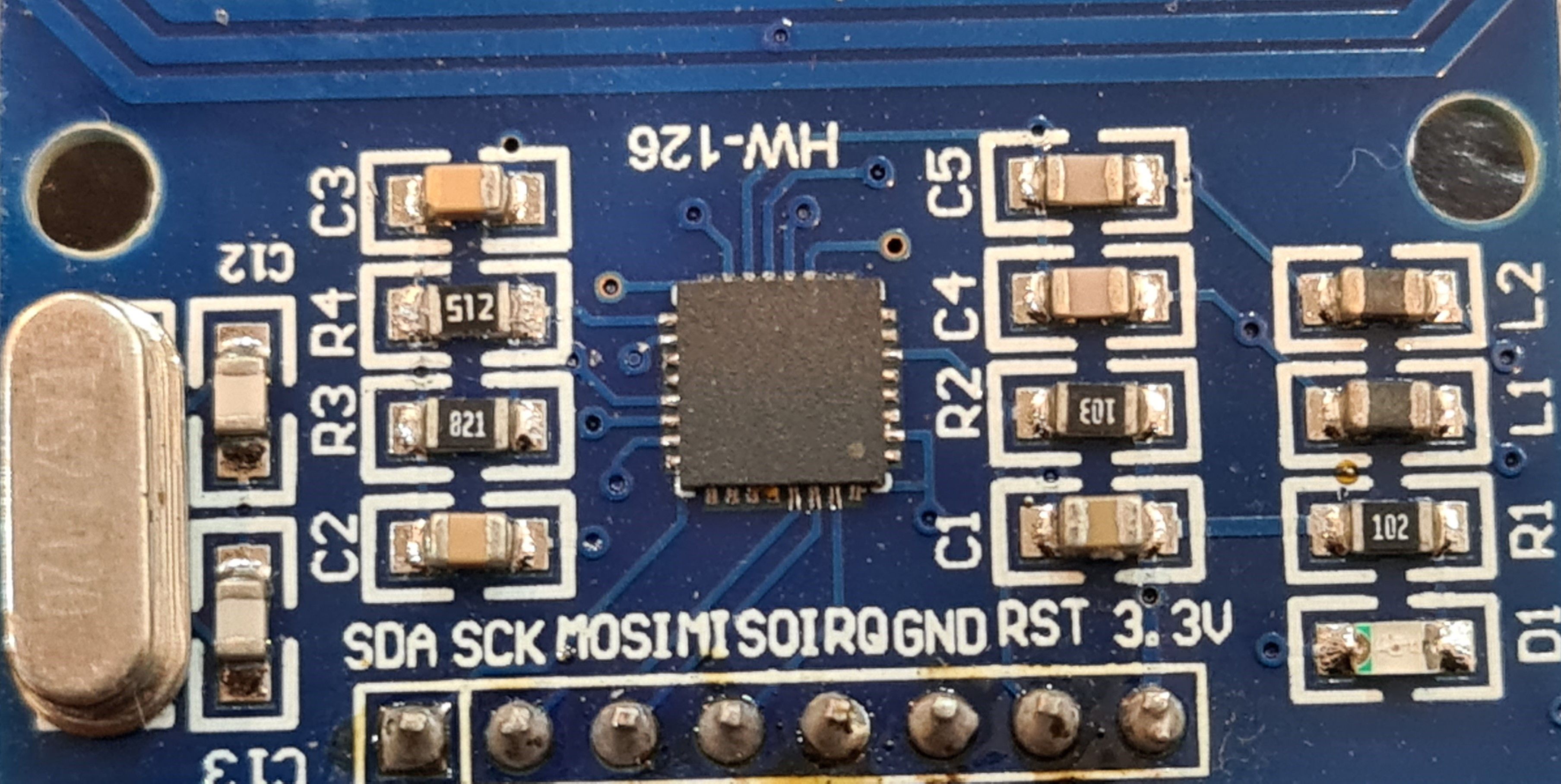

SMD‑резисторы

SMD‑резисторы маркируются числовыми кодами:

• Трёхзначный код ABC = AB × 10^C
  • Пример: 102 → 10 × 10² = 1000 Ω = 1 кΩ
  • 512 → 51 × 10² = 5100 Ω = 5,1 кΩ
• Четырёхзначный код ABCD = ABC × 10^D
  • 8210 → 821 × 10⁰ = 821 Ω
  • 8211 → 821 × 10¹ = 8210 Ω

Если между цифрами стоит буква R — это десятичная точка:

• 1R5 → 1,5 Ω; 1R50 → 1,50 Ω

ALT: Таблица и примеры вычисления значений SMD‑резисторов по цифровым кодам

Подбор резистора для замены

При замене соблюдайте три параметра:

1. Номинальное сопротивление (Ω, кΩ, МΩ) — одинаковое значение.
2. Номинальная мощность (Вт) — не меньше, чем оригинал; лучше взять с запасом.
3. Допуск (%) и температурный коэффициент — по возможности совпадать.

Например, если на плате стоял 1 kΩ, 1/4 Вт, 5% — можно заменить на 1 kΩ, 1/2 Вт, 5% для большей надёжности, если в плате достаточно места.

Типичные ошибки и когда замена не решит проблему

• Резистор сгорел из‑за короткого замыкания или другого выходящего из строя компонента. Замена без выяснения причины приведёт к повторному выходу из строя.
• Неправильный подбор мощности — если в цепи рассеивается значительная мощность, слабый резистор быстро перегреется.
• Повреждённые медные дорожки или пайка около резистора — внешний вид резистора может быть нормальным, а сигнал остаётся нарушенным из‑за других неисправностей.

Если резистор выгорел вследствие перегрузки по мощности, найдите источник перегрузки перед заменой.

Альтернативные способы и дополнительные инструменты

• LCR‑метр для более точных измерений сопротивления, индуктивности и ёмкости.
• Измеритель ESR и тестер конденсаторов — полезны в блоках питания для диагностики конденсаторов, которые могли вызвать перегрузку.
• Осциллограф для проверки сигналов до и после резистора.

Мини‑методология диагностики («быстрый чеклист»)

1. Визуально осмотрите плату на выгорания и трещины.
2. Отключите питание и разрядите конденсаторы через нагрузочный резистор.
3. Измерьте резистор в цепи мультиметром.
4. Если показание подозрительное — выпаяйте один вывод и измерьте снова.
5. Замените резистор на подходящий компонент.
6. Перед подачей питания проверьте соседние элементы и дорожки.
7. Подайте питание через ограничительный источник/ток и наблюдайте за поведением.

Пошаговый SOP для замены резистора

1. Подготовка: инструменты, защитные очки, освещение.
2. Отключение питания и извлечение аккумуляторов.
3. Разрядка конденсаторов через 10 kΩ, 2–5 Вт резистор.
4. Визуальный осмотр и измерение мультиметром.
5. Выпаивание одного вывода резистора паяльником и оплёткой/отсосом.
6. Измерение вне платы; фиксирование результата.
7. Подбор запасного резистора с подходящими параметрами.
8. Припойка нового резистора, контроль пайки.
9. Проверка на короткое между шинами питания.
10. Подача питания и тестирование работы устройства.

Критерии приёмки

• Новая плата стабильно работает в штатном режиме в течение тестового цикла (несколько минут при лабораторных условиях).
• Замеренное сопротивление на плате в пределах допустимого отклонения.
• Отсутствие жаров/дымления/необычных запахов при первом включении.

Ролевые чеклисты

• Хоббист

  • Проверить внешний вид и измерить мультиметром.
  • Если нужно, заменить резистор с теми же параметрами.
  • Не экспериментировать с мощными источниками питания.

• Техник/инженер

  • Провести анализ причины отказа, проверить соседние компоненты.
  • Использовать осциллограф и LCR‑метр при необходимости.
  • Документировать замену и результаты замеров.

• Менеджер по безопасности

  • Проверить, что соблюдены процедуры разрядки конденсаторов.
  • Убедиться, что персонал обучен безопасной работе с платами.

Частые ошибки при измерениях и как их избежать

• Измерение без разрядки больших конденсаторов. Последствие: ложные показания и риск повреждения мультиметра.
• Непроведённое выпаивание при измерении в цепи. Последствие: неверный результат из‑за параллельных путей.
• Прямое короткое конденсатора металлическим инструментом. Последствие: искра, повреждение платы.

Совет: для разрядки используйте резистор высокой мощности и измеряйте напряжение до безопасного уровня.

Эталонные тест‑кейсы для проверки ремонта

• Тест 1: Измерение сопротивления до и после выпаивания (значение в пределах допуска).
• Тест 2: Включение питания через ограничительный источник, контроль тока (нет короткого).
• Тест 3: Функциональная проверка устройства под нагрузкой в течение 10–30 минут.

Модель принятия решения — когда менять резистор

flowchart TD
  A[Найден подозрительный резистор] --> B{Включено питание?}
  B -- Да --> C[Отключить питание и разрядить конденсаторы]
  B -- Нет --> C
  C --> D[Измерить в цепи мультиметром]
  D --> E{Показание в пределах допуска?}
  E -- Да --> F[Не менять; искать причину в другом месте]
  E -- Нет --> G{Показание близко к 0 Ω?}
  G -- Да --> H[Резистор пробит 'короткое' — заменить]
  G -- Нет --> I{Показание OL/1 'обрыв'?}
  I -- Да --> H
  I -- Нет --> J[Выпаять один вывод и измерить снова]
  J --> E
  H --> K[Заменить резистор и проверить соседние компоненты]
  K --> L[Тестировать устройство]

Советы по пайке и долговечности

• Используйте качественные припои и флюс.
• Оставляйте запас по мощности резистора, если место и конструкция позволяют.
• Для критичных цепей применяйте резисторы с меньшим температурным коэффициентом и тщательной термической компоновкой.

Заключение

Проверка резистора начинается с визуального осмотра и безопасного отключения питания. Мультиметр в режиме Ω даёт быстрый ответ: близкое к нулю сопротивление указывает на короткое, «OL» — на обрыв. Для точности выпаивайте один вывод. При замене учитывайте номинал, мощность и допуск. Если резистор сгорел вследствие внешней причины, сначала устраните первопричину, иначе новый компонент быстро выйдет из строя.

Важно: соблюдайте технику безопасности при работе с конденсаторами и источниками питания.

Сводка

• Проверьте визуально, разрядите конденсаторы, измерьте мультиметром.
• Выпаивайте один вывод для точности.
• Читайте SMD‑коды и цветовые полосы для определения номинала.
• Заменяйте компонент с тем же значением и подходящей мощностью.

Примечание: при сомнениях обращайтесь к профессиональному сервисному центру.
