Как проверить блок питания (PSU) мультиметром

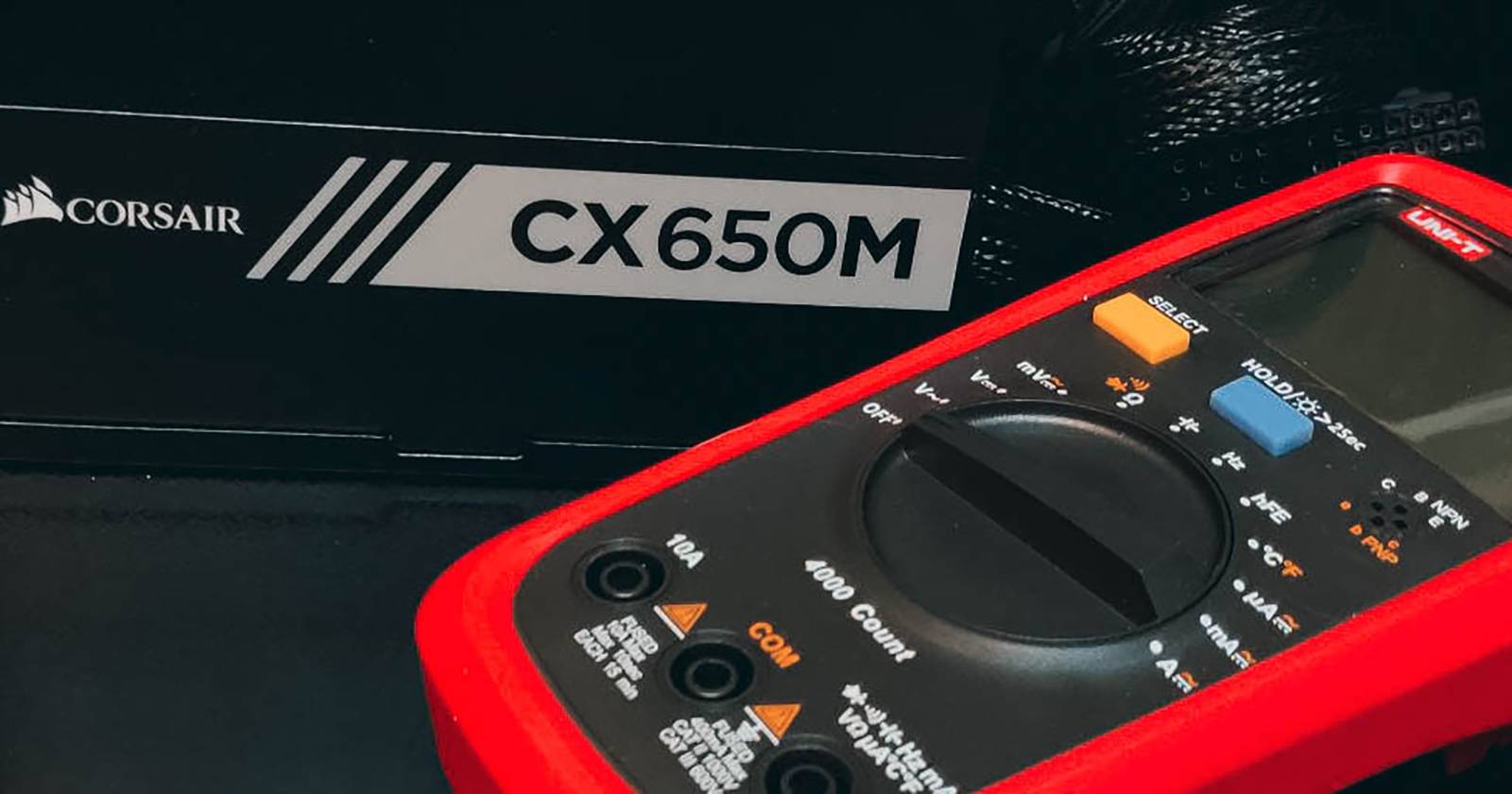

Мультиметр и блок питания

Введение

Блок питания (PSU — power supply unit) отвечает за подачу электричества всем компонентам внутри корпуса компьютера. При неисправности PSU система может работать нестабильно, выходить из строя дорогое железо или в редких случаях вызывать возгорание. Проверка блока питания мультиметром позволяет определить его состояние без подключения всех компонентов и снизить риск повреждений.

Что такое «Power-On» и зачем он нужен

Power-On — это логический сигнал, который посылает материнская плата в блок питания, чтобы тот запустился. Без этого сигнала большинство блоков питания не включается — вентилятор не вращается и выходные напряжения не формируются. Для теста мы временно замыкаем этот сигнал на землю (ground) с помощью скрепки или джампера, чтобы включить PSU без платы.

Важно: этот метод подходит для диагностики напряжений и базовой работоспособности. Он не заменяет полноценную проверку под нагрузкой.

Что нужно подготовить

Цифровой мультиметр, умеющий измерять постоянное напряжение (DC). Опция V с линией и пунктиром.
Изогнутая металлическая скрепка или перемычка (джампер) для замыкания контакта Power-On на разъёме 24‑pin.
Непроводящая защитная перчатка.
По возможности — нагрузочный тест (лампа или тестовая нагрузка) для проверки под нагрузкой.

Безопасность

Important: Работайте со снятой крышкой корпуса и на отключённом питании при подготовке. Надевайте непроводящие перчатки. Даже формально «малое» напряжение может быть опасно при коротком замыкании или при неисправном блоке.

Шаг 1. Элементарная проверка: включается ли блок питания

Убедитесь, что выключатель на задней панели блока питания установлен в положение выкл (маркёр O).
Отсоедините от блока питания все кабели от компонентов, если он установлен в корпусе (или используйте блок в «стенде»).
Возьмите скрепку и распрямите её.
Найдите 24‑контактный разъём ATX на основном кабеле. Если провода окрашены, зелёный провод — Power-On (PS_ON#), чёрные — земля (GND).
Вставьте один конец скрепки в контакт с зелёным проводом, другой — в любой чёрный контакт (земля).
Вставьте вилку в розетку и включите выключатель блока питания в положение I.
Наблюдайте за вентилятором. Если вентилятор крутится — блок запускается. Если нет — проверьте снова замыкание и выключатель.

Note: Некоторые современные PSU имеют режим Zero RPM: вентилятор не крутится при низкой нагрузке. В этом случае проверьте индикаторы и через минуту снова убедитесь в работе.

Схема контактов главного разъёма блока питания

Замыкание контакта Power-On на землю на разъёме блока питания

Шаг 2. Проверка напряжений мультиметром

Короткая методика:

Оставьте скрепку в разъёме — блок питания должен оставаться включённым.
Подключите чёрный щуп мультиметра в COM, красный — в разъём для измерения напряжения (VΩmA или V).
Установите мультиметр на измерение постоянного напряжения (V⎓ или V с двумя линиями). Для большинства мультиметров это диапазон 20V DC.
Подключите чёрный щуп к любому чёрному проводу (земля) на 24‑контактном разъёме.
Поочерёдно касайтесь красным щупом контактных отверстий, соответствующих тестируемым линиям.
Запишите показания и сравните с таблицей допусков.

Щупы мультиметра подключены к разъёму PSU

Чтение напряжения на контактах PSU мультиметром

Таблица стандартных напряжений и допусков

Номер контакта	Номинал	Допуск	Диапазон напряжений
1	+3.3 В	±5%	3.135 — 3.465 В
2	+3.3 В	±5%	3.135 — 3.465 В
4	+5 В	±5%	4.75 — 5.25 В
6	+5 В	±5%	4.75 — 5.25 В
9	+5 В	±5%	4.75 — 5.25 В
10	+12 В	±5%	11.40 — 12.60 В
11	+12 В	±5%	11.40 — 12.60 В
12	+3.3 В	±5%	3.135 — 3.465 В
13	+3.3 В	±5%	3.135 — 3.465 В
14	−12 В	±10%	−13.20 — −10.80 В
21	+5 В	±5%	4.75 — 5.25 В
22	+5 В	±5%	4.75 — 5.25 В
23	+5 В	±5%	4.75 — 5.25 В

Интерпретация результатов

Если показания для каждого контакта находятся внутри диапазона — PSU в пределах нормы по напряжениям.
Небольшие отклонения (в пределах допуска) нормальны. Большие отклонения, особенно на линии +12 В или −12 В, указывают на проблему.
Если одно или несколько напряжений отсутствуют (0 В) — возможна внутренняя защита PSU, обрыв линии или серьёзная неисправность.

Критерии приёмки

Все проверенные линии в пределах указанных диапазонов — приёмка пройдена.
Отклонение более 5% на +12 В или +5 В требует ремонта или замены.
Отсутствие нескольких линий (0 В) — неисправность, замена обязательна.

Проверка под нагрузкой (опционально)

Проверка под нагрузкой показывает стабильность напряжений, когда PSU отдаёт ток. Для этого:

Подключите тестовую нагрузку (особенно на линию +12 В) — это может быть автомобильная лампа 12 В, специальный электронный нагрузочный бокс или тестовый стенд.
Повторите замеры. Если напряжения проседают значительно при нагрузке — значит, PSU не держит нагрузку.

Когда простая проверка не показывает проблему

PSU может работать в простое, но падать при длительной нагрузке.
Электрические шумы (Ripple) и пульсации на линиях невозможно увидеть обычным мультиметром; для этого нужен осциллограф или специализированный тестер.
Неисправность может быть в отдельном канале защиты, который срабатывает только при подключении материнской платы.

Альтернативные методы и инструменты

Тестер PSU (специальное устройство) — быстро показывает базовые напряжения и наличие Power-Good сигнала.
Осциллограф — измеряет пульсации и шумы на линиях (ripple), которые мультиметр не покажет.
Тестовый стенд (bench PSU tester) — удобен для профессионального использования и безопаснее для многократных тестов.

Когда этот метод не работает: примеры

PSU проходит статические тесты, но выдаёт ошибку под длительной нагрузкой. Причина: деградировавшие конденсаторы или элементы, чувствительные к температуре.
Мультиметр показывает нормальные средние значения, но на линии присутствуют высокочастотные помехи — нужен осциллограф.
Защита PSU срабатывает только при подключении материнской платы (короткие импульсы тока при инициализации) — поэтому внешнее тестирование может не воспроизвести условие.

Роль‑ориентированные чек‑листы

Чек‑лист для домашнего пользователя (DIY)

Отключить блок питания от всех компонентов.
Подготовить защитные перчатки и устойчивую поверхность.
Замкнуть Power-On на землю скрепкой.
Включить PSU и убедиться, что вентилятор работает.
Настроить мультиметр на DC и проверить все основные линии.
Если результаты в порядке — собрать систему и наблюдать за стабильностью.

Чек‑лист для техника / сервисного инженера

Проверить визуально на вздутые/прогоревшие конденсаторы.
Сделать пробный запуск с нагрузочным тестом.
Замерить Ripple осциллографом на +12 В и +5 В.
Проверить сигналы Power-Good и PS_ON# логическим анализатором или тестером.
При нестабильности — заменить электролитические конденсаторы или модуль PSU.

Мини‑методология диагностики (короткая инструкция)

Визуальный осмотр на предмет повреждений и запаха гари.
Элементарный запуск через замыкание PS_ON# → GND.
Измерение напряжений мультиметром на 24‑pin.
Повторные измерения под нагрузкой.
Анализ на шумы/пульсации при помощи осциллографа.
Решение: ремонт (конденсаторы, диоды) или замена блока питания.

Тестовые случаи и критерии приёмки

TC‑1: PS_ON# замкнут, вентилятор крутится → PASS.
TC‑2: Все основные линии в допуске → PASS.
TC‑3: Напряжения в норме без нагрузки, но просев при нагрузке → FAIL (нужен ремонт).
TC‑4: Отсутствие напряжения на нескольких линиях → FAIL (замена).

Типичные неисправности и их признаки

Вздутые конденсаторы на плате PSU — часто вызывает нестабильность под нагрузкой и провалы напряжения.
Сгоревшие сопротивления или транзисторы — могут приводить к полному отказу или к коротким замыканиям.
Окисление контактов на разъёмах — вызывает прерывания питания и плохой контакт.

Безопасность и меры защиты

Никогда не вскрывайте блок питания, если вы не уверены в своих навыках. Конденсаторы внутри могут сохранять опасный заряд.
Используйте защитные перчатки и очки.
Работайте на непроводящем столе и держите под рукой инструменты для быстрого отключения питания.

Быстрый факт‑бокс

Стандартные линии: +3.3 В, +5 В, +12 В, −12 В.
Допуск обычный: ±5% для большинства линий, ±10% для −12 В.
Мультиметр измеряет среднее значение; шумы видны на осциллографе.

Краткая сводка и рекомендации

Начинайте с визуального осмотра и проверки запуска (вентилятор).
Используйте скрепку для замыкания PS_ON# на GND, но соблюдайте безопасность.
Измерьте все ключевые линии мультиметром и сравните с допусками.
Для воспроизведения проблем под нагрузкой применяйте лампу или нагрузочный блок.
При сомнениях или если вы не умеете работать с электроникой — обратитесь в сервис.

Краткий словарь

PSU — блок питания.
PS_ON# — сигнал запуска блока питания.
GND / COM — земля (общий провод).
Ripple — пульсации/шумы на выходном напряжении.

Mermaid: решение — запускать тест?

flowchart TD
  A[Есть подозрение на PSU?] --> B{PSU установлен в корпусе}
  B -- Да --> C[Отключить кабели от компонентов]
  B -- Нет --> C
  C --> D[Замкнуть PS_ON# на GND]
  D --> E{Вентилятор крутится?}
  E -- Да --> F[Измерить напряжения мультиметром]
  E -- Нет --> G[Проверить выключатель/замыкание/заменить PSU]
  F --> H{Напряжения в допуске?}
  H -- Да --> I[Тест под нагрузкой]
  H -- Нет --> J[Ремонт или замена PSU]
  I --> K{Падает под нагрузкой?}
  K -- Да --> J
  K -- Нет --> L[PSU признан годным]

Дополнительные варианты действий

Если вам нужно проверить ripple — обращайтесь в сервис с осциллографом.
При подозрении на локальные повреждения (искра, запах гари) — не включайте PSU, отнесите в мастерскую.

Заключение

Проверка блока питания мультиметром — это надёжный и доступный способ исключить PSU как источник проблем компьютера. Этот метод сокращает риск повреждения компонентов, экономит время и деньги. Однако для полного анализа, включая пульсации и поведение под длительной нагрузкой, потребуются дополнительные инструменты или помощь специалиста.
