Как тестировать блок питания ПК мультиметром

Блок питания (PSU) преобразует сетевое напряжение и распределяет энергию по плате и компонентам компьютера. Ошибка в PSU может привести к зависаниям, повреждению комплектующих и даже возгоранию. Простая проверка мультиметром поможет определить, исправен ли блок питания, прежде чем подключать к нему дорогие компоненты.

Зачем тестировать блок питания

PSU — ключевой компонент системы: он подает питание на процессор, видеокарту, накопители и периферийные устройства. Внешне неисправность блока питания может проявляться как неожиданный перезагруз, невозможность загрузиться или запах гари, но иногда блок «работает» частично, выдавая нестабильные напряжения, которые постепенно выводят из строя другие узлы.

Тестирование с использованием мультиметра позволяет:

• быстро определить, подаются ли правильные напряжения на штырях коннектора;
• исключить риск повреждения материнской платы и других компонентов при диагностике;
• понять, нужен ли ремонт PSU или его следует заменить.

Важно: измерения мультиметром дают статическую картину напряжения. Для более глубокой диагностики (пульсации, помехи под нагрузкой) потребуются осциллограф или нагрузочные тесты.

Безопасность перед началом

Важно: Перед работой над блоком питания соблюдайте меры безопасности:

• Наденьте диэлектрические перчатки или используйте классические защитные средства.
• Работайте в сухом помещении на минимальной проводимости поверхности.
• Никогда не прикасайтесь к оголённым проводам во включённом состоянии.
• Не вскрывайте оболочку сетевого фильтра и не трогайте элементы внутри блока при подключенном питании.

Если в блоке питания чувствуется запах гари, видны вздутые конденсаторы или следы дыма — не включайте его и отнесите на сервис.

Элементарный тест: включается ли блок питания

Первое, что показывает исправность блока питания на базовом уровне — вращается ли вентилятор при включении. Однако многие современные PSU не запускают вентилятор до достижения определённой температуры или при низкой нагрузке (функция zero‑rpm). Кроме того, блок питания не запустится сам по себе без сигнала от материнской платы: для запуска нужен замкнутый контакт Power‑On.

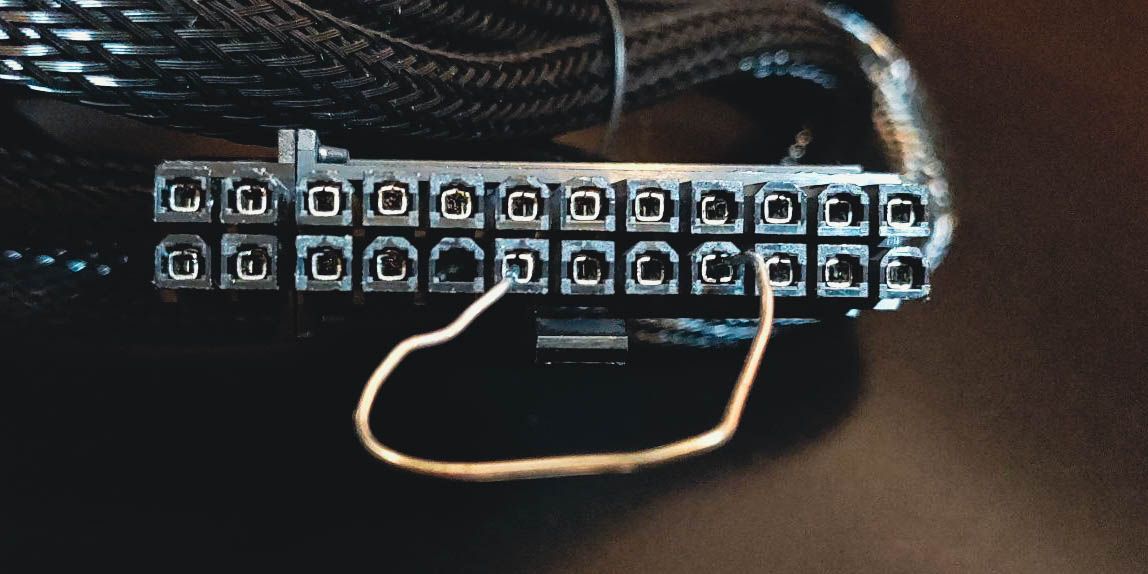

Чтобы проверить запуск без материнской платы, используют «петлю» из скрепки:

1. Убедитесь, что PSU отключён от сети и переключатель питания установлен в положение отключено (маркировка O — выключено).
2. Разогните металлическую скрепку или подготовьте перемычку.

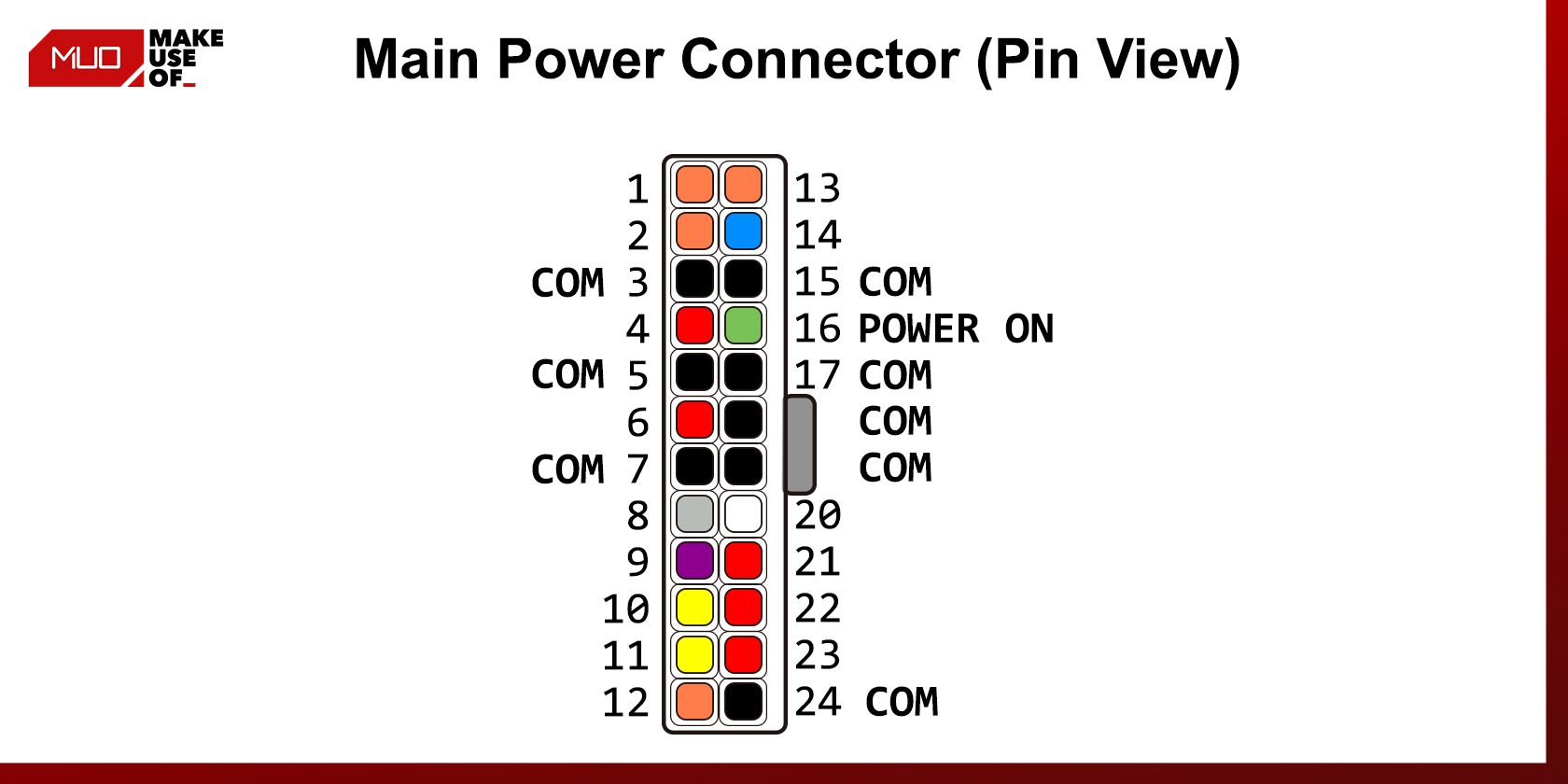

3. Один конец перемычки вставьте в любой контакт земли (маркируется как COM на диаграмме). На стандартном 24‑контактном ATX‑разъёме земля — это чёрные провода.
4. Второй конец перемычки вставьте в контакт Power‑On (зелёный провод, обычно обозначен как PS_ON#).

5. Подключите блок питания к сети.
6. Переключите тумблер в положение включено.

Если вентилятор запускается — блок питания получает сигнал и работает хотя бы на базовом уровне. Если не запускается и нет запаха/искр, возможно, требуется ремонт или блок мёртв.

Измерение напряжений мультиметром

Следующий шаг — измерить напряжения по контактам основного разъёма. Для этого вам понадобится цифровой мультиметр с режимом измерения постоянного напряжения (DC).

Шаги по подключению мультиметра:

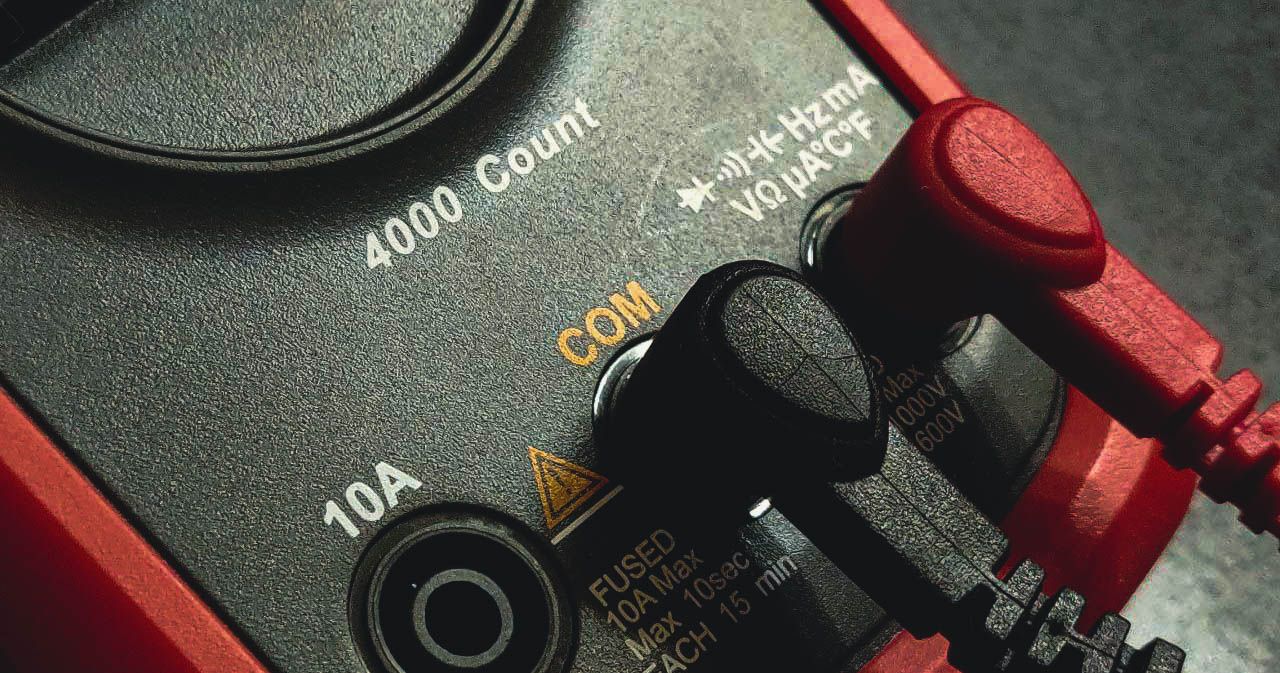

1. Вставьте чёрный щуп в гнездо COM мультиметра.
2. Вставьте красный щуп в гнездо, помеченное VΩmA или похожим образом.

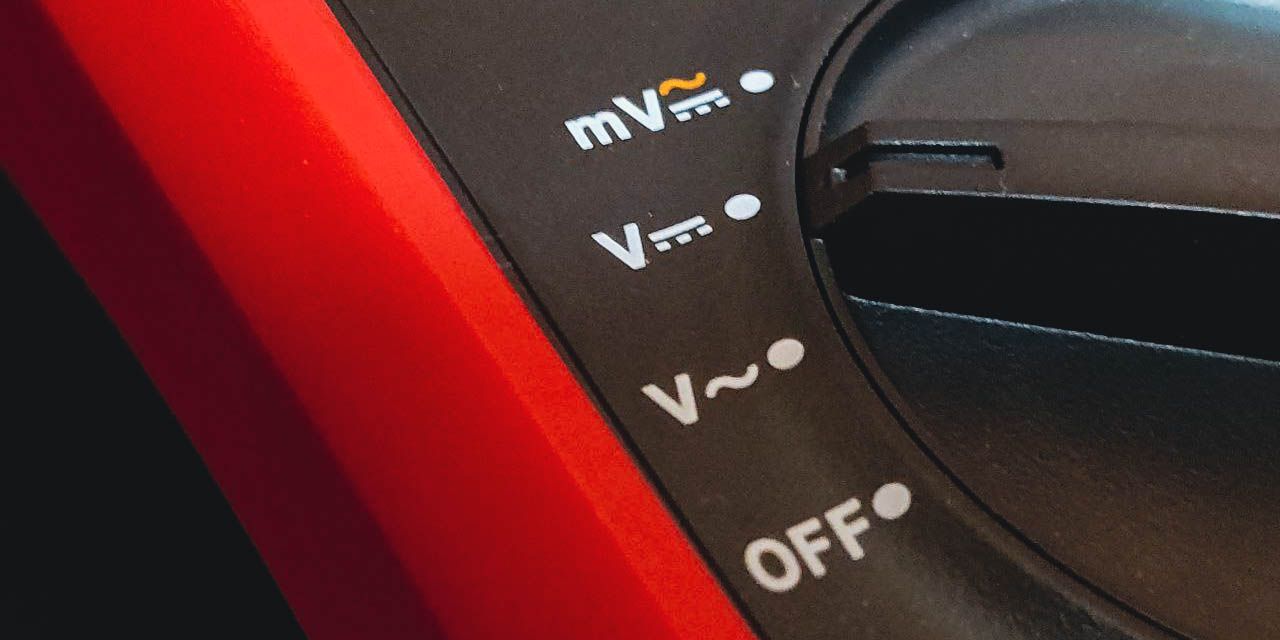

3. Включите мультиметр и выберите режим измерения постоянного напряжения (символ V с линией и пунктиром под ней).

4. Поддерживайте блок питания включённым (если вы использовали петлю, оставьте её замкнутой).

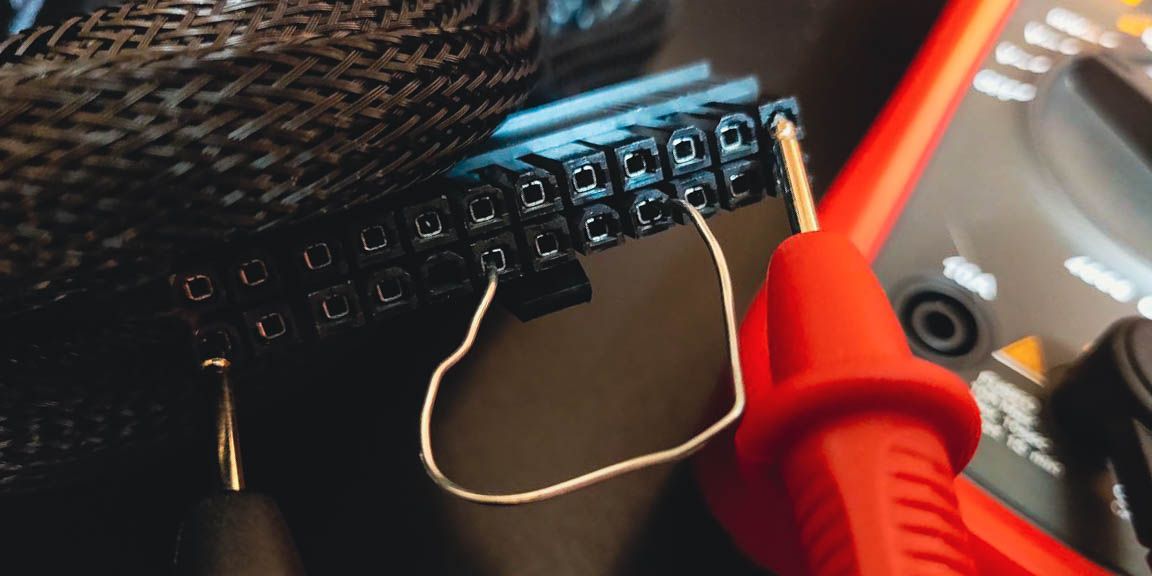

5. Подсоедините чёрный щуп к любому контакту земли (COM) на разъёме PSU.

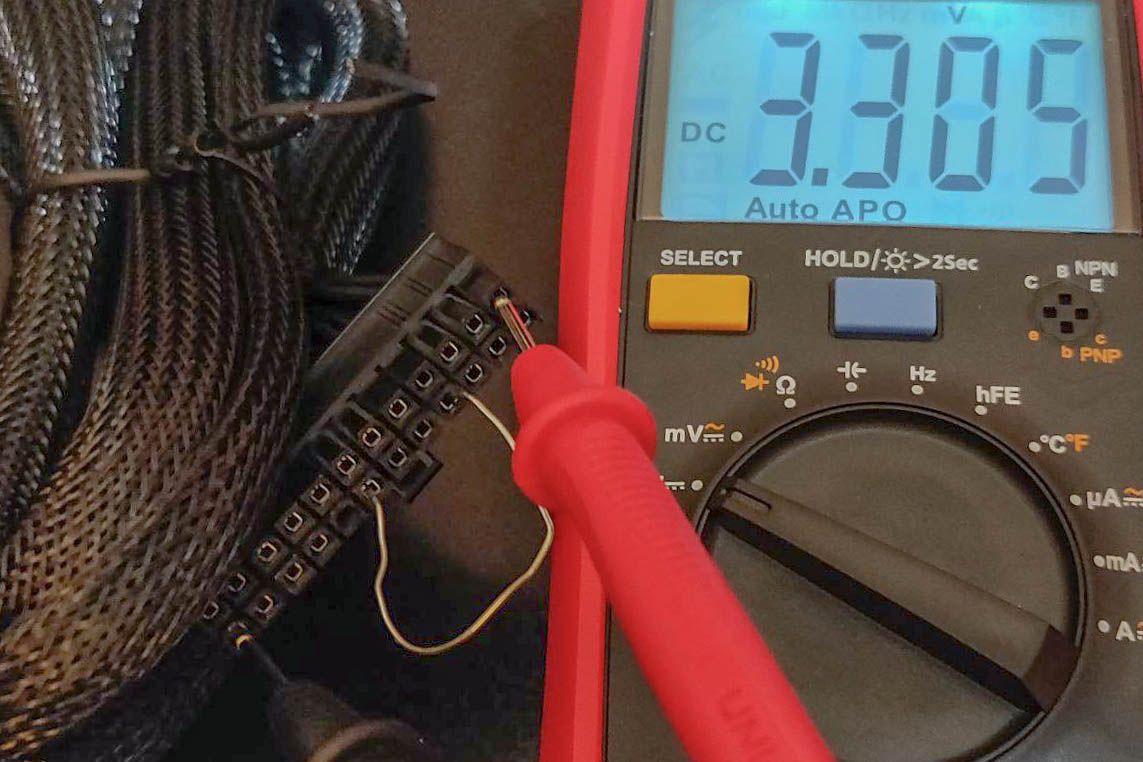

6. Красным щупом поочерёдно измеряйте контакты, которые должны выдавать напряжения 3.3 В, 5 В и 12 В.

Таблица типов контактов и допустимых диапазонов напряжений:

Если показания находятся в пределах указанных диапазонов, выводы такие:

• в норме: напряжения стабильны и соответствуют допускам;
• близко к границам: мониторьте дальше и проверьте под нагрузкой;
• за пределами: блок питания неисправен и требует замены или ремонта.

Критерии приёмки

• Все основные линии (+3.3 В, +5 В, +12 В) находятся в пределах указанного допуска при холостом ходу.
• Под нагрузкой напряжения не падают ниже допустимых значений более чем на 5%.
• Отсутствие выраженной пульсации (заметной на осциллографе).

Проверка под нагрузкой и расширенная диагностика

Статические измерения полезны, но некоторые проблемы проявляются только под нагрузкой:

• напряжение держится на номинале в холостую, но падает при подключении нагрузки;
• сильные пульсации или шумы на линиях (ripple), которые мультиметр не показывает.

Варианты тестов под нагрузкой:

• подключить тестовую нагрузку (нагрузочные резисторы или лампу накаливания нужной мощности);
• ещё лучше — подключить плату с реальной нагрузкой (видеокарта/процессор), но это возвращает риск повреждения;
• использовать специальный тестер PSU, который имитирует нагрузку и показывает состояния линий;
• использовать осциллограф для замера пульсаций и шума на линиях.

Контрпример: иногда все напряжения в допуске, но PSU даёт сильные помехи (высокая пульсация) — это может приводить к артефактам, перезагрузкам и снижению срока службы компонентов, хотя мультиметр покажет «норму».

Альтернативные подходы

• Использовать готовый тестер ATX‑PSU — устройство вставляется в разъём и показывает напряжения и ошибки без скрепок и щупов.
• Отнести в сервисный центр для диагностики на специализированном стенде с нагрузкой.
• При отсутствии мультиметра и тестера — попробовать подключить к рабочему блоку питания дешёвую плату и проверить поведение, но это рискованно.

Простая методика тестирования (mini‑методология)

1. Визуально осмотрите блок питания на предмет повреждений.
2. Сделайте тест запуска петлёй (скрепкой).
3. Измерьте напряжения мультиметром по всем шинам.
4. При отклонениях — проверьте под контролируемой нагрузкой.
5. При подозрении на пульсации — используйте осциллограф.
6. Примите решение о ремонте или замене.

Роли и контрольный чеклист

Техник:

• подготовить измерительные приборы и защиту;
• выполнить тест запуска и снять показания на всех контактах;
• провести нагрузочный тест; записать результаты.

Домашний мастер:

• выполнить визуальную проверку и тест запуска;
• измерить ключевые напряжения (+3.3, +5, +12) в нескольких точках;
• при отклонениях — обратиться в сервис.

Контрольный чеклист:

• Проверена целостность кабелей и разъёмов;
• Выполнен тест запуска петлёй;
• Измерены все линии мультиметром;
• Результаты записаны и сравнены с допусками;
• Выполнен загрузочный тест при необходимости.

Шаблон принятия решения при проблемах

• Если одно или несколько напряжений вне допусков: заменить PSU.
• Если напряжения в допуске, но система нестабильна: проверить пульсации осциллографом и тестировать под нагрузкой.
• При запахе гари или видимых повреждениях: немедленно перестать использовать и отдать в ремонт.

Maturity levels диагностики

• Уровень 1 — базовый: визуальная инспекция и тест запуска.
• Уровень 2 — статический: измерения мультиметром по всем линиям.
• Уровень 3 — динамический: проверка под нагрузкой и анализ пульсаций осциллографом.

Матрица рисков и меры смягчения

• Риск: поражение электрическим током — Мера: диэлектрические перчатки, отключение от сети при подготовке.
• Риск: повреждение материнской платы — Мера: не подключать компоненты при первичных тестах, использовать петлю.
• Риск: неверные замеры — Мера: поверка мультиметра, внимательное соединение щупов.

Краткий глоссарий

• COM — общий контакт (земля) на разъёме.
• Rail — отдельная шина питания (например, +12 В rail).
• Ripple — пульсация/шум на выходе блока питания.
• PS_ON# — сигнал включения блока питания от материнской платы.

Частые ошибки и когда метод не сработает

• Ошибка: измерять при отключённом блоке — результат будет нулевой. Всегда держите PSU запущенным мостом «Power‑On».
• Ошибка: полагаться только на мультиметр для оценки качества питания — он не показывает высокочастотную пульсацию.
• Ситуации, когда тест может не выявить проблему: внутренние перегоревшие компоненты, intermittent failure (прерывистые отказы), шумы под высокой нагрузкой.

Быстрая аварийная инструкция при подозрении на нарушение

1. Выключите блок питания и отключите его от сети.
2. Отключите все компоненты от PSU.
3. Осмотрите на наличие запаха гари и видимых повреждений.
4. Не включайте повторно, отнесите на диагностику в сервис.

Примерный сценарий теста — пошаговый план

1. Подготовка: мультиметр, скрепка/перемычка, диэлектрические перчатки.
2. Визуальный осмотр блока и кабелей.
3. Мост Power‑On: замкнуть PS_ON# на землю.
4. Включить PSU в сеть и убедиться во вращении вентилятора.
5. Измерить напряжения на всех шинах и сверить с табличными допусками.
6. При необходимости подключить нагрузку и повторно измерить.
7. Сделать заключение и задокументировать результаты.

flowchart TD
  A[Начало] --> B{PSU обнаружено визуально повреждённым?}
  B -- Да --> Z[Вывести из эксплуатации, сервис]
  B -- Нет --> C[Сделать мост Power‑On]
  C --> D{Вентилятор крутится?}
  D -- Нет --> Z
  D -- Да --> E[Измерить +3.3, +5, +12]
  E --> F{Напряжения в допуске?}
  F -- Да --> G[Провести нагрузочный тест]
  F -- Нет --> Z
  G --> H{Проводит ли тест успешно?}
  H -- Да --> Y[PSU работоспособен]
  H -- Нет --> Z

Заключение

Быстрая проверка блока питания мультиметром — простой и безопасный способ исключить PSU как причину неисправностей. Начните с теста запуска через мост, затем измерьте ключевые напряжения и при необходимости выполните нагрузочный тест. Если напряжения вне допуска или есть подозрение на пульсации — замените блок питания или отнесите его в сервис.

Краткие рекомендации:

• Для базовой диагностики подойдёт обычный цифровой мультиметр.
• Для оценки качества питания используйте осциллограф или профессиональный тестер.
• При малейшем запахе гари или видимых повреждениях перестаньте использовать PSU.

И помните: бережное тестирование сейчас может сэкономить сотни долларов на ремонте материнских плат и других комплектующих.
