Как определить тип порта USB, разъёмы и версии

Введение

Universal Serial Bus (USB) — стандарт физического соединения для периферии, накопителей, портативных устройств и носимых гаджетов. За несколько десятилетий появилось множество типов разъёмов и версий спецификаций. Это создало путаницу: один и тот же внешний разъём может поддерживать разные скорости и функции.

Задача этой статьи — дать практическое, шаг за шагом руководство по идентификации порта и его возможностей. Дадим краткие определения терминов, чеклисты для разных ролей, матрицу совместимости и простую схему принятия решений.

Важно: термин «разъём» здесь означает физический формат коннектора, а «версия» — спецификацию USB, определяющую скорость и функции.

Быстрый глоссарий (1‑строчные определения)

• Разъём: физическая форма штекера/гнезда (Type‑A, Type‑C, Micro‑B и т. д.).
• Спецификация: версия USB, определяющая скорость и функции (USB 2.0, USB 3.2, USB4 и т.д.).
• SuperSpeed / SuperSpeed+: маркетинговые наименования для USB 3.x (включая 5 Гбит/с, 10 Гбит/с и т.д.).
• Power Delivery (PD): стандарт для повышения мощности по USB для зарядки.
• Thunderbolt: альтернативный протокол по физическому разъёму (часто по Type‑C) для высокоскоростных шин и передачи монитора.

Как подойти к задаче: короткая методика

1. Визуально определите форму разъёма.
2. Посмотрите цвет внутри гнезда и значки рядом с портом.
3. Сверьтесь с маркировкой на корпусе или документацией.
4. При необходимости протестируйте кабелем и программой измерения скорости.

Эта методика — простой чеклист, который вы можете использовать в полевых условиях.

Интерфейсы USB: формы разъёмов и когда их встречают

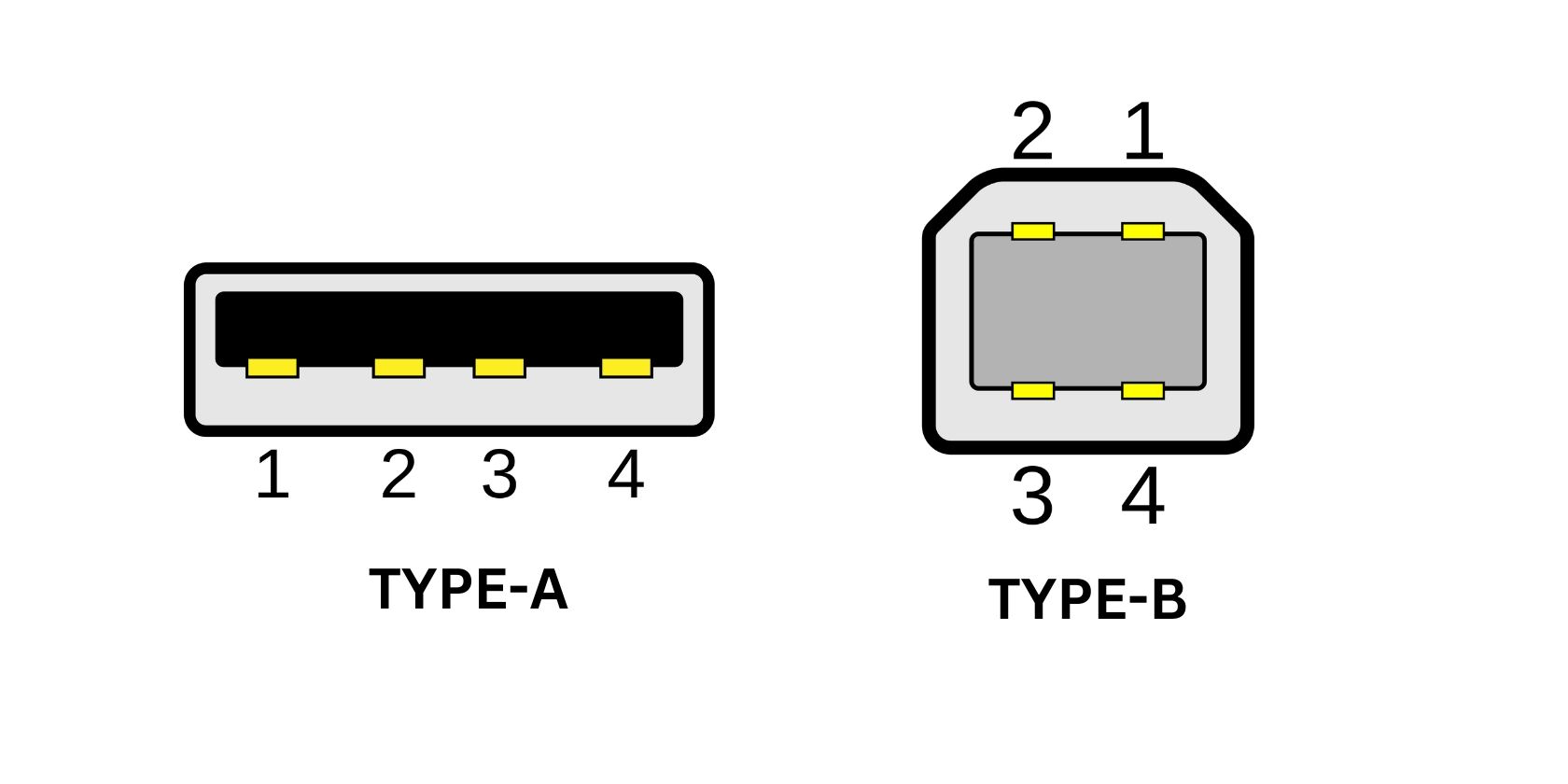

Type A и Type B

USB‑A и USB‑B появились вместе с USB 1.0. Они используют четыре рабочих контакта в базовой версии: два для данных и два для питания и земли. Type‑A — плоский прямоугольный штекер на хосте (ПК, зарядные станции). Type‑B — квадратный разъём на периферийных устройствах (принтеры, аудиоинтерфейсы).

Type‑A остаётся наиболее распространённым у хостов. Type‑B чаще встречается на принтерах, аудио‑миксерах и профессиональном оборудовании.

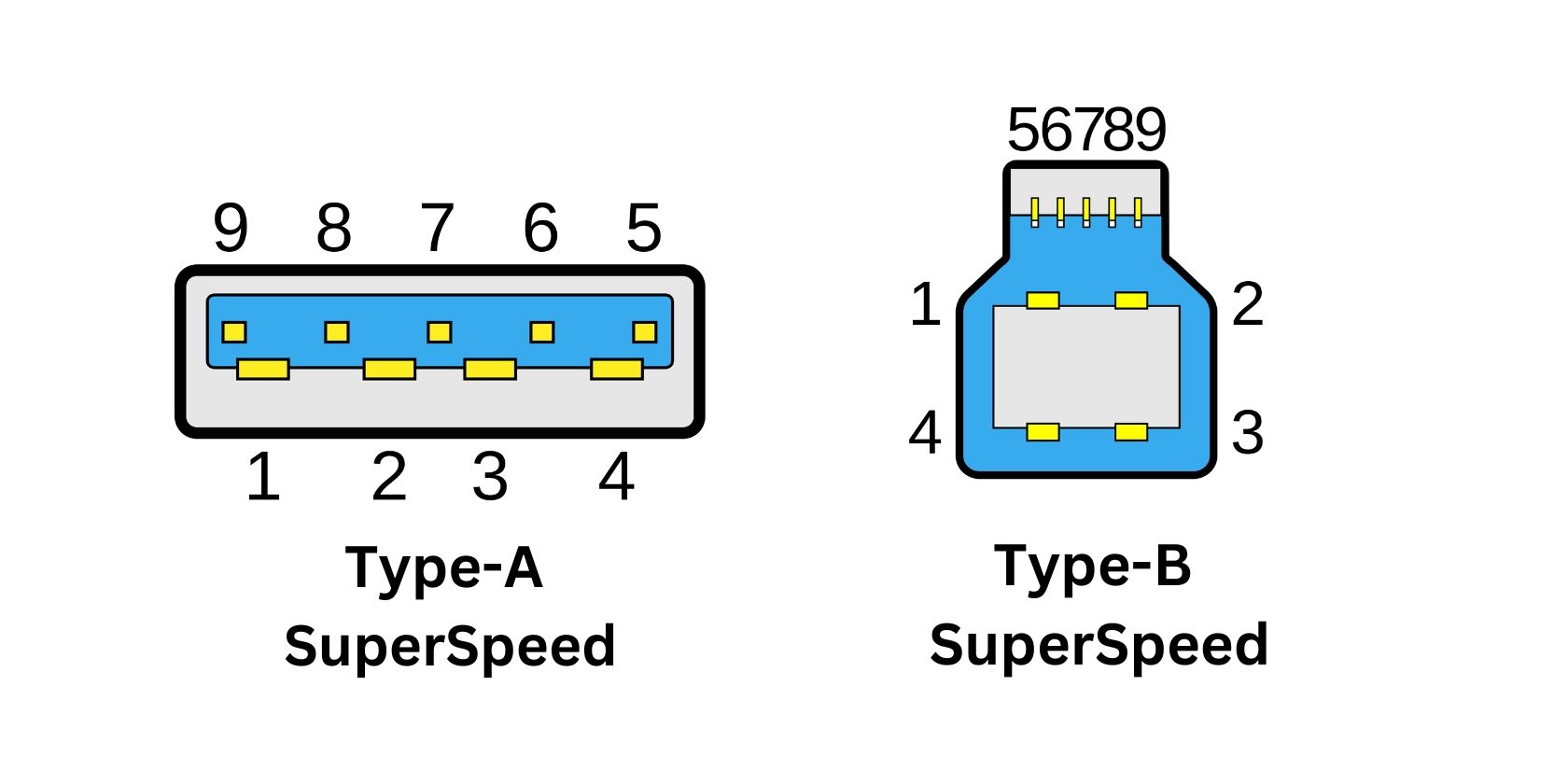

SuperSpeed версии Type A/B

Позже к Type‑A и Type‑B добавили дополнительные контакты (плюс пять контактов) для поддержки SuperSpeed (USB 3.0 и выше).

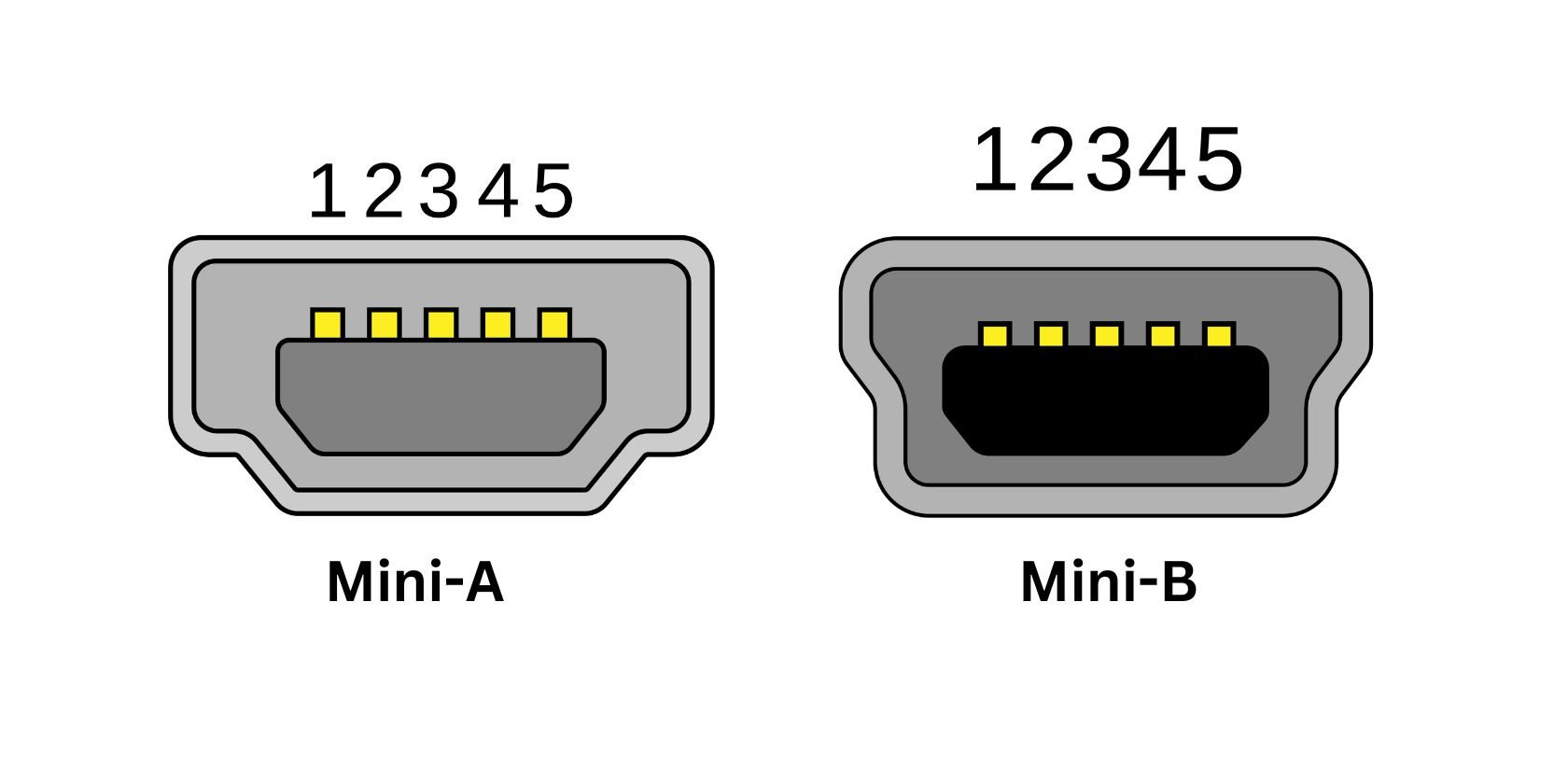

Mini (Mini‑A, Mini‑B)

В начале 2000‑х появились Mini‑A и Mini‑B для компактных устройств (камера, плееры). Mini‑B поддерживал питание до 500 мА при 5 В. Позже появился Mini‑AB как универсальный разъём для упрощения подключений.

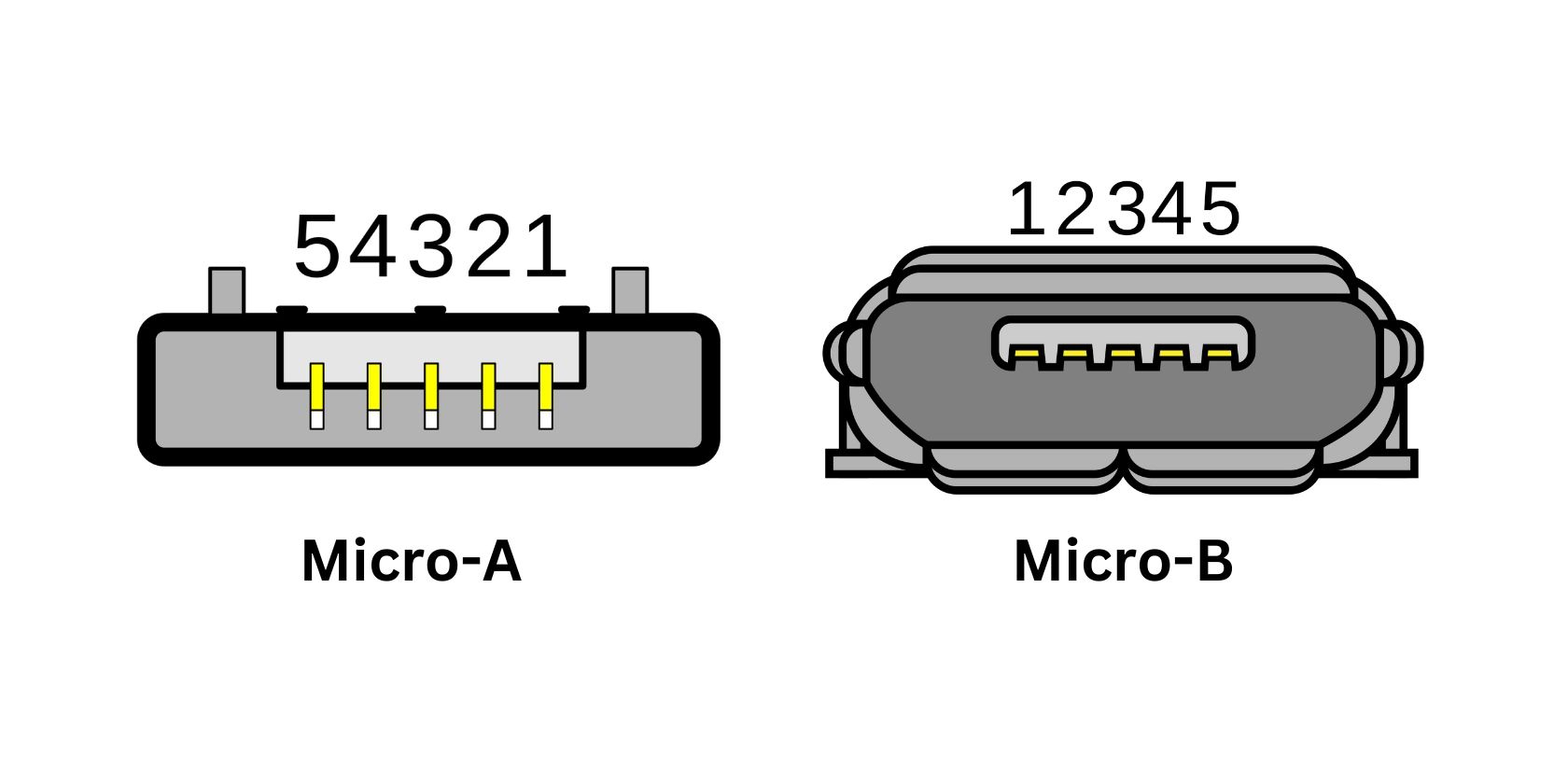

Micro (Micro‑A, Micro‑B, Micro‑AB)

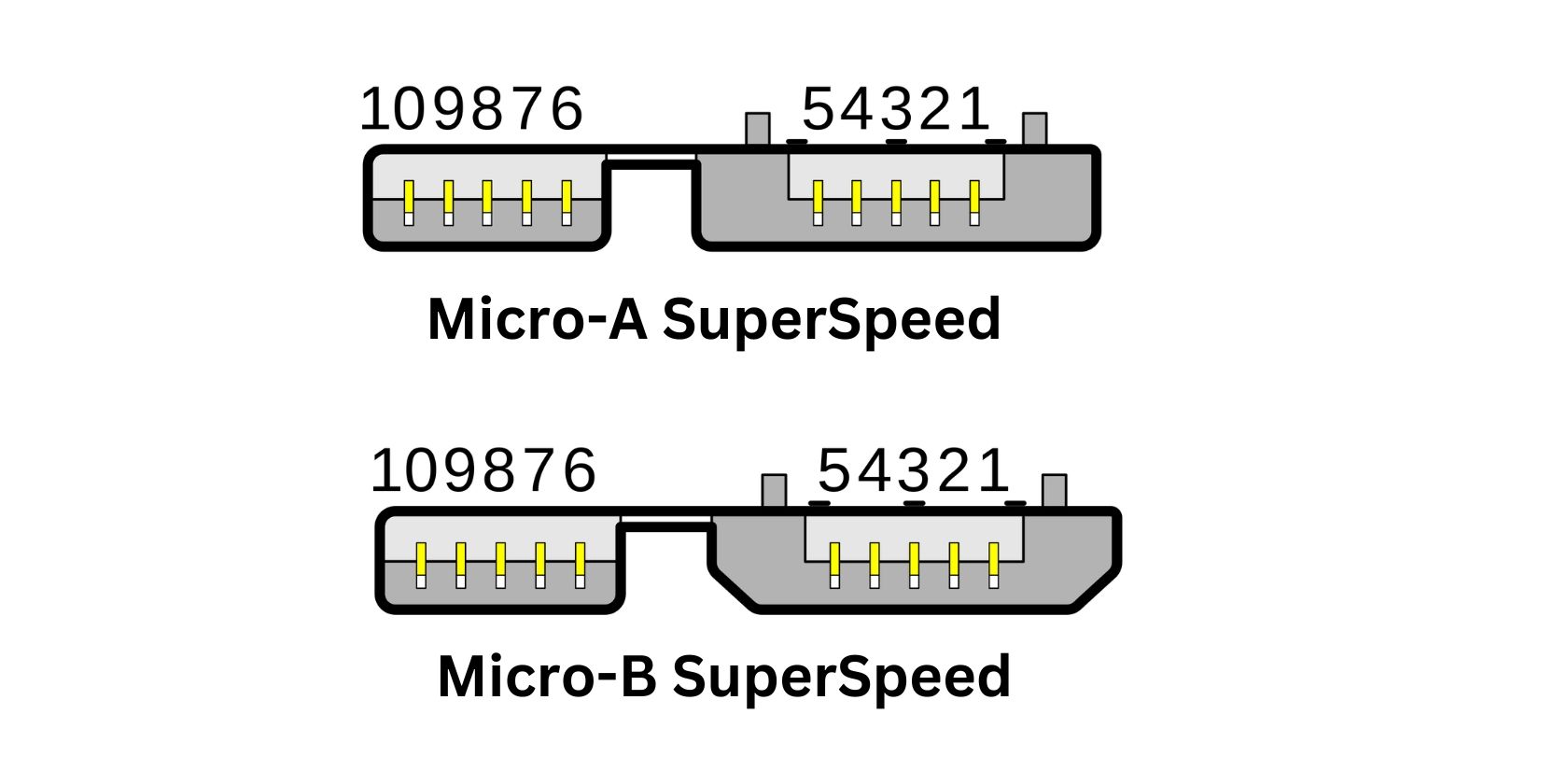

В конце 2000‑х Micro‑A и Micro‑B заменили Mini‑версии. Micro‑B долго использовался в мобильных телефонах и недорогих устройствах. Для универсальности появился Micro‑AB. Появлялись SuperSpeed‑варианты с дополнительными контактами.

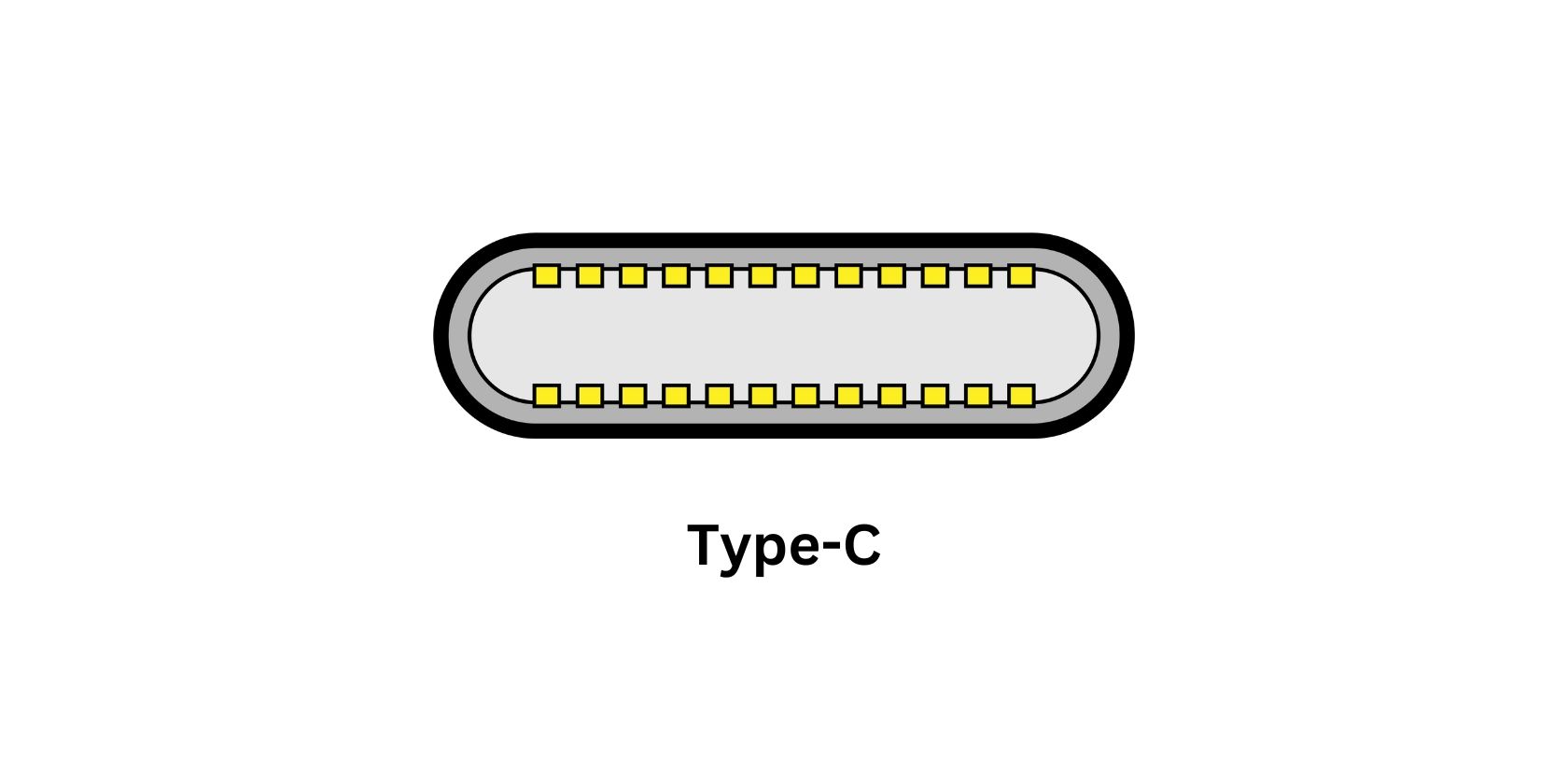

USB Type‑C

USB‑Type‑C (USB‑C) представлен в 2013 году. Главное его достоинство: реверсивный штекер и унификация. USB‑C может реализовывать разные функции: OTG (On‑The‑Go), SuperSpeed+ (USB 3.1/3.2), Power Delivery и альтернативные режимы (например, DisplayPort или Thunderbolt).

Type‑C не гарантирует конкретной скорости — это только физический разъём. Реальная скорость зависит от поддерживаемой версии USB и дополнительных протоколов.

Версии USB: список и перевод скоростей

Ниже — компактная таблица основных версий и их максимально достижимых скоростей. Скорости локализованы в русскоязычном формате.

Примечание: переименования USB 3.0 → USB 3.1 → USB 3.2 были инициативами отраслевого форума (USB‑IF) и привели к путанице. Всегда проверяйте маркировку и документацию устройства.

Как визуально определить версию USB

Есть три визуальных подсказки, которые ускоряют распознавание:

1. Форма разъёма (A, B, C, Micro, Mini).
2. Цвет внутриисхода гнезда (некоторые производители используют кодировку).
3. Маркировка и значки рядом с портом.

Ниже — таблица распространённых цветовых кодов; это не жёсткое правило, но часто помогает.

Некоторые производители не соблюдают цвета. В этом случае ищите маркировку.

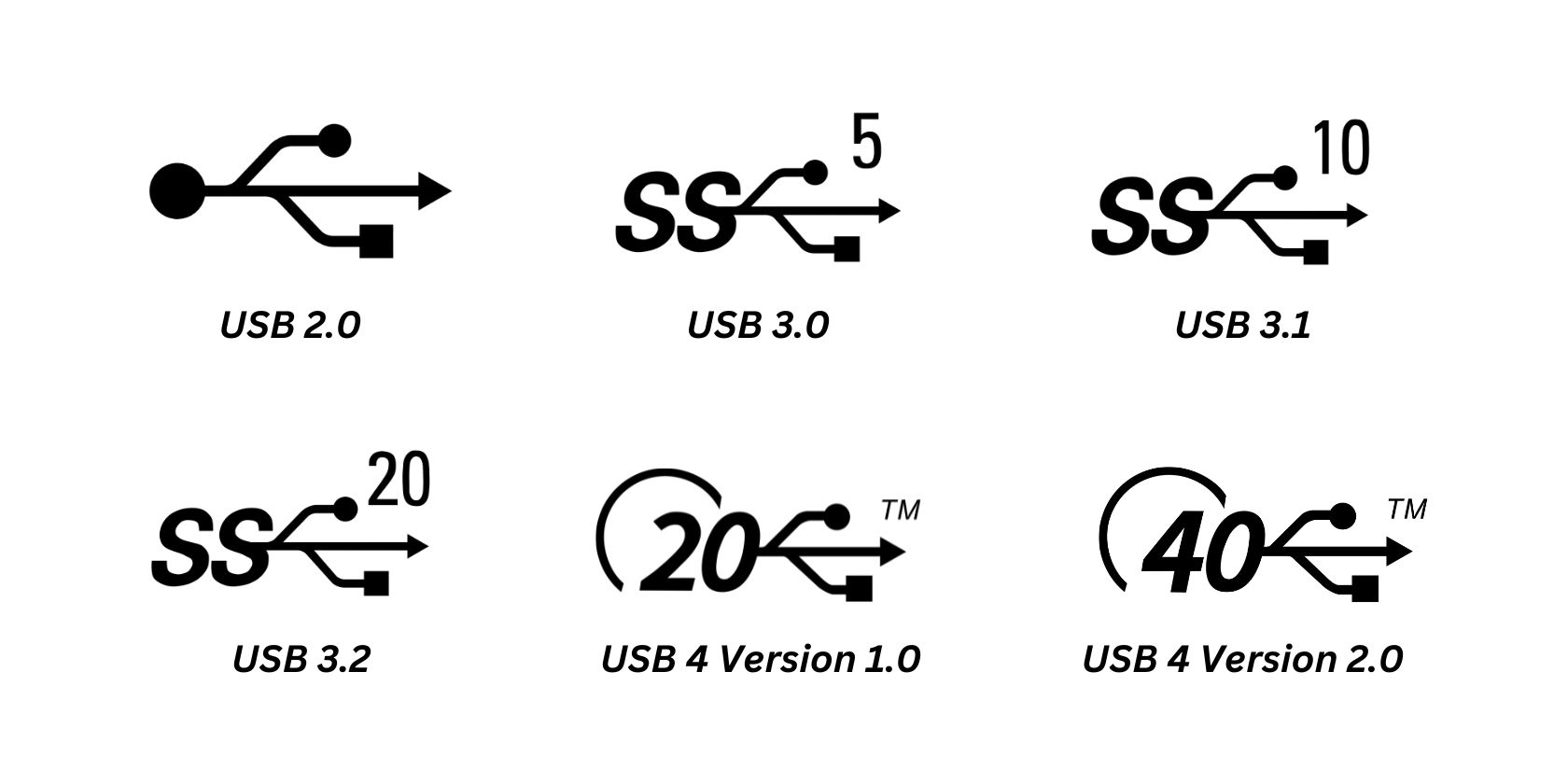

Если рядом с портом стоит «3.0», «SS», «10», «20», «40» — это цифровая подсказка скорости. На устройствах Type‑C ищите «PD» (Power Delivery), значок молнии для Thunderbolt и пиктограмму дисплея для DisplayPort.

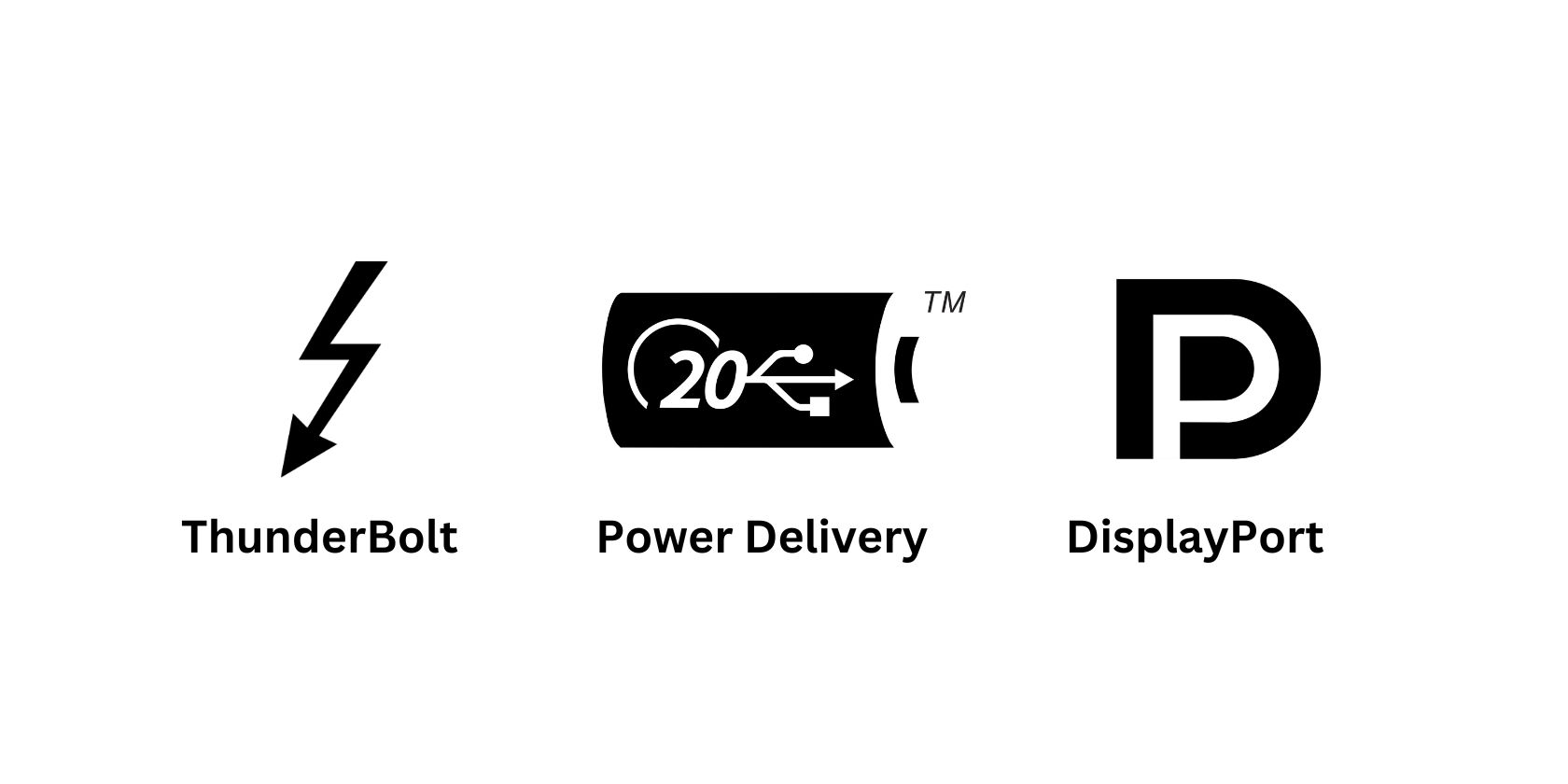

Значки и дополнительные функции: как читать пиктограммы

• Значок молнии (Thunderbolt): указывает на поддержку Thunderbolt (часто по разъёму Type‑C). Это обеспечивает очень высокую скорость и поддержку внешних графических решений.
• Значок батареи с трезубцем (USB‑trident внутри батареи): указывает на поддержку Power Delivery или порта для зарядки, включая возможность зарядки при выключенном хосте (на настольных ПК — только если хост подключён к сети).
• Значок «DP» или пиктограмма дисплея: порт поддерживает DisplayPort Alternate Mode для вывода видео.

Если у порта несколько значков, он поддерживает все отмеченные функции.

Практический чеклист: как быстро определить порт

1. Определите физический разъём (Type‑A, Type‑C, Micro‑B и т.д.).
2. Смотрите цвет внутренней вставки порта.
3. Ищите маркировку: «SS», числа (5/10/20/40), «PD», молния.
4. Если маркировки нет — откройте спецификации устройства или используйте USB‑тестер для проверки напряжения и скорости.
5. Если нужно — проведите тест передачи файла и измерьте пропускную способность программой (например, копирование большого файла и замер времени).

Роль‑ориентированные чеклисты

• Для обычного пользователя:

  • Нужно ли просто зарядить телефон? Используйте порт с пиктограммой батареи или PD.
  • Нужен быстрый перенос файлов? Ищите синий/бирюзовый порт или маркировку «SS»/«10».

• Для IT‑специалиста:

  • Проверьте документацию сервера/рабочей станции на список поддерживаемых спецификаций.
  • Используйте USB‑логгер или тестер скорости для подтверждения заявленных скоростей.

• Для разработчика/дизайнера продукта:

  • Учитывайте совместимость с аксессуарами старых форматов (Type‑A, Micro‑B).
  • Явно маркируйте порты на устройстве и в документации, чтобы избежать путаницы у пользователей.

Матрица совместимости (упрощённая)

Когда визуальная идентификация может вводить в заблуждение (когда это не сработает)

• Цвет порта не стандартизирован у всех производителей.
• Type‑C может выглядеть одинаково, но иметь разные возможности (например, только USB 2.0 по проводникам, но с PD).
• Маркировки иногда отсутствуют или неполны.

В таких случаях единственный надёжный способ — проверка спецификаций устройства или тестирование.

Руководство по тестированию и отладке (инструменты и шаги)

Мини‑методология тестирования:

1. Возьмите кабель, который точно поддерживает требуемую скорость (например, USB‑C кабель с поддержкой 40 Гбит/с для теста USB4/Thunderbolt).
2. Подключите совместимый накопитель с известными характеристиками.
3. Скопируйте большой файл (несколько гигабайт) и измерьте среднюю скорость.
4. Замерьте напряжение и ток на порту USB‑тестером для проверки PD/зарядки.
5. Для видео‑альтернативных режимов подключите монитор и проверьте вывод изображения.

Инструменты: USB‑тестер (измерение В/А), кабели с сертификатом, внешний SSD/HDD, монитор с поддержкой USB‑C Alt Mode, программные утилиты для мониторинга скорости.

SOP: быстрое действие для маркировки портов на рабочих станциях

1. Проверьте документацию материнской платы/ноутбука.
2. Нанесите стикеры с «USB 2.0», «USB 3.0», «PD», «TB» (Thunderbolt) на порты.
3. Включите журнал — запишите результаты реального тестирования (скорость, напряжение).
4. Сохраните инструкцию рядом с рабочей станцией для пользователей.

Decision tree (Mermaid) — как определить порт шаг за шагом

flowchart TD
  A[Определите физический разъём] --> B{Type‑C?}
  B -- Да --> C{Есть маркировка PD/молния/40?}
  C -- Молния или 40 --> D[Thunderbolt / USB4 – высокоскоростной]
  C -- PD --> E[Поддерживает Power Delivery]
  C -- Нет маркировки --> F[Проверить спецификации / протестировать]
  B -- Нет --> G{Type‑A/B/Micro/Mini}
  G --> H{Цвет или маркировка SS/3.0/10/20?}
  H -- Да --> I[Соответствующая версия USB '5/10/20 Гбит/с и т.д.']
  H -- Нет --> F
  F --> J[Использовать тестовый кабель и измеритель скорости]

Критерии приёмки (как понять, что вы определили порт правильно)

• Физический разъём совпадает с осмотром и документацией.
• Наблюдаемая скорость передачи ± 10–20 % от номинальной спецификации при тесте (учитывая реальные ограничения носителя).
• Порт выдаёт заявленное напряжение/ток при тесте PD.
• Альтернативный режим видео корректно выводит изображение (если заявлен).

Примеры практических сценариев

1. Ноутбук с Type‑C без маркировки. Действие: проверить спецификации производителя; при отсутствии — протестировать кабелем и внешним SSD.
2. Настольная панель с жёлтым USB: скорее всего, порт с постоянным питанием (зарядка при выключенном ПК). Действие: измерить выходное напряжение и ток на USB‑тестере.
3. Внешний корпус диска с синим разъёмом Type‑A: вероятно, USB 3.x. Действие: протестировать скорость чтения/записи.

Безопасность и конфиденциальность

• Не подключайте неизвестные кабели или устройства к рабочим компьютерам без проверки. Вредоносное устройство может имитировать периферию.
• Для корпоративных устройств используйте сертифицированные кабели и официальные блоки питания.
• При тестировании PD убедитесь, что блок питания и кабель соответствуют требованиям по мощности.

Сравнение подходов: когда что выбрать

• Если нужна совместимость с большим количеством старых устройств — сохраняйте порты Type‑A и переходники.
• Если важна универсальность и мощная зарядка — используйте Type‑C с PD.
• Если приоритет — максимальная пропускная способность и возможности расширения (внешние GPU, быстрые хранилища) — выбирайте реализованный Thunderbolt/USB4.

Частые ошибки и как их избежать

• Ошибка: считать, что любой Type‑C = высокая скорость. Исправление: проверить версию USB/поддержку Thunderbolt.
• Ошибка: полагаться только на цвет порта. Исправление: свериться с маркировкой и документацией.
• Ошибка: использовать любой кабель для PD/Thunderbolt. Исправление: применять сертифицированные кабели, соответствующие требованиям скорости и мощности.

Краткая справочная таблица по маркировке

• SS / SuperSpeed = 5 Гбит/с (USB 3.0 / 3.2 Gen 1x1)
• 10 = 10 Гбит/с (USB 3.1 Gen 2 / USB 3.2 Gen 2x1)
• 20 = 20 Гбит/с (USB 3.2 Gen 2x2 / USB4 v1 в некоторых конфигурациях)
• 40 = 40 Гбит/с (USB4 v2 / Thunderbolt 3/4 при соответствующей реализации)
• PD = Power Delivery (повышенная мощность для зарядки)
• Молния = Thunderbolt
• DP / монитор = DisplayPort Alternate Mode

Короткая памятка для покупки кабеля или аксессуара

1. Смотрите не только на внешнюю маркировку, но и на спецификацию кабеля (поддержка 5/10/20/40 Гбит/с и PD‑мощности).
2. Для внешних NVMe‑корпусов выбирайте кабели и корпус с поддержкой SuperSpeed+ или USB4.
3. Для зарядки ноутбука выбирайте кабель и блок с поддержкой PD и нужной мощностью (спецификация устройства).

Заключение

Определение типа порта и возможностей USB — комбинация визуальной идентификации, чтения маркировки и практического тестирования. Type‑C упрощает внешний вид, но не гарантирует функциональность: всегда проверяйте спецификации. Для IT‑специалистов и продвинутых пользователей полезны тестеры скорости и сертифицированные кабели. Для конечных пользователей достаточно ориентироваться по форме разъёма, цвету и пиктограммам и помнить правила безопасности.

Important: если вы столкнулись с неименованным портом и не можете быстро найти документацию — протестируйте его на неприоритетном устройстве и только затем подключайте критически важные носители данных.

Итоговые выводы

• Форма разъёма, цвет и маркировка помогают, но не дают 100% гарантии.
• Type‑C — универсален по форме, но разные реализации имеют разные функции.
• Для точной проверки используйте тестирование скорости и измерение мощности.

ALT заметка: фотография коллекции различных USB‑разъёмов и портов, демонстрирующая Type‑A, Type‑B, Micro и Type‑C с разной маркировкой.
