Как извлечь неодимовые магниты из HDD

Коротко о терминах

Платтера — круглый диск внутри HDD, на котором хранятся данные. Коротко: место хранения данных.
Актуатор — подвижный «рычаг», который перемещает головки над платтерами. Коротко: считывающий рычаг.
Torx — тип звездообразных винтов, часто используется в HDD.

Что понадобится

Плоская отвёртка: для поддевания крышки и съёма актуатора.
Набор прецизионных/ Torx отвёрток: для винтов корпуса, платы и крепления магнитов.
Клещи/тиски/зажимы (vice grips): для отделения магнита от пластин.
Очки защитные и перчатки: обязательны для защиты от осколков и стружки.
Липкая лента (например, малярная): для временного закрытия мест с оголённым металлом.

Важно: большинство HDD содержат неодимовые магниты — редкоземельные, мощные и хрупкие. Вдыхать пыль от разрушенного магнита нельзя; используйте перчатки и по возможности респиратор при сильном запылении.

Важно: Перед разборкой убедитесь, что данные надёжно удалены или диск не содержит важной информации. Если вы хотите гарантию полного удаления данных, сначала выполните полное стирание или физическое разрушение платтеров.

Подготовка рабочего места и безопасность

Работайте на ровной, устойчивой поверхности с хорошим освещением. Лучше использовать рабочий стол, застеленный тряпкой или нескользящим ковриком.
Наденьте защитные очки и перчатки. Магниты могут внезапно отскочить и повредить глаза или пальцы.
Держите электронные устройства (телефоны, банковские карты, жёсткие диски) подальше от магнитов. Магниты могут повредить магнитные носители и некоторые электронные компоненты.
Избегайте нагрева магнита — при плавлении клея появляются вредные пары.

Пошаговая разборка

Осмотр и определение сторон

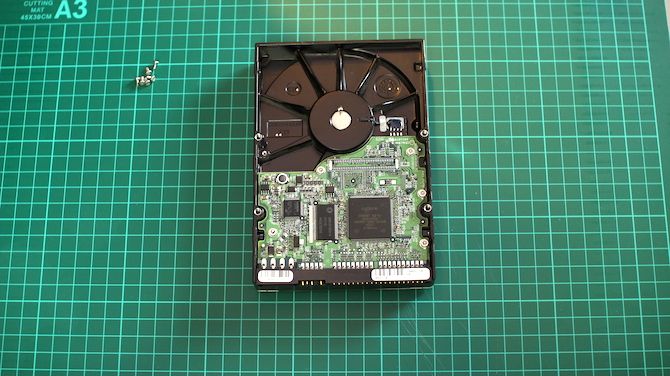

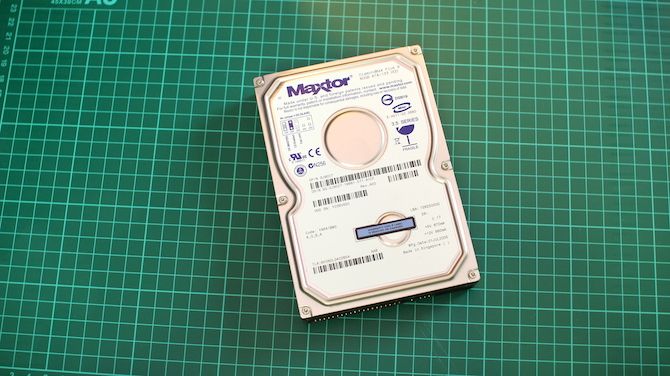

Сначала определи «лицевую» и «заднюю» стороны диска. На передней чаще всего наклейка с маркировкой, на задней — плата контроллера.
Снимите винты корпуса

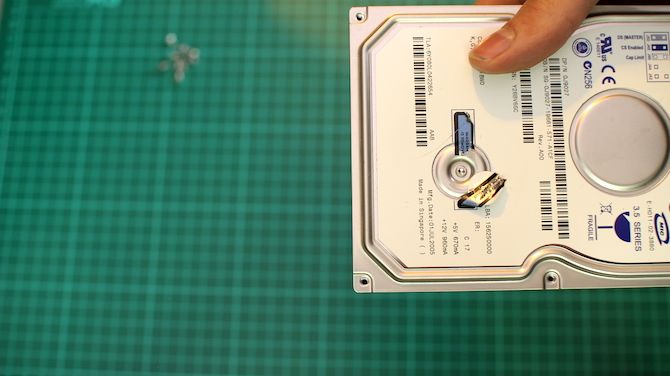

Используйте Torx-отвёртку подходящего размера. Осмотрите диск на предмет скрытых винтов под гарантийными наклейками — часто один винт прячут под стикером.
Советы:
- Если винты прикипели, смочите резьбу проникающей смазкой и подождите.
- Не применяйте чрезмерную силу — можно сорвать головки винтов.
Снятие верхней крышки
После откручивания винтов аккуратно подденьте крышку плоской отвёрткой. Иногда крышка держится клеем или защёлками. Если крышка не поддаётся — проверьте снова на скрытые винты.

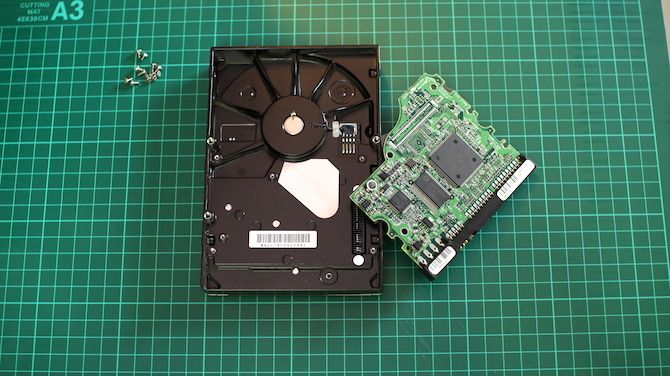

Снятие платы контроллера (если мешает)
На некоторых моделях плата закреплена винтами и её легче снять, чтобы открыть доступ к магнитам.

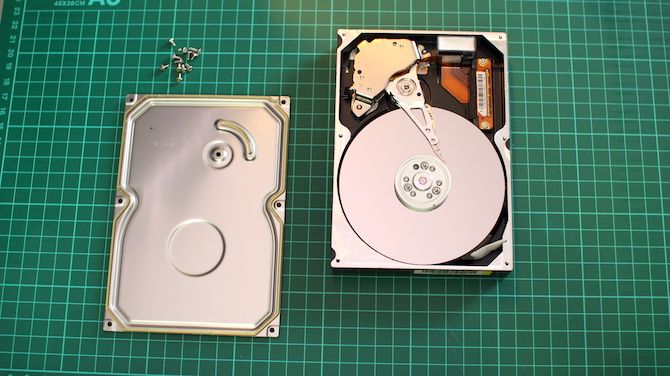

Осмотр внутренностей
Внутри вы увидите пластины (платтеры), актуатор и магниты. Платтеры — это диски, на которых хранятся данные. Актуатор перемещает считывающие головки вдоль платтеров.

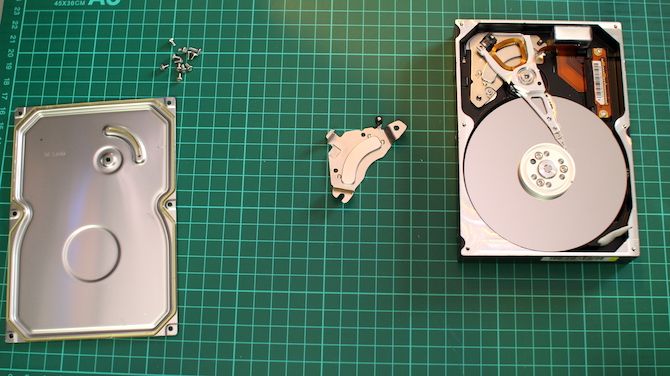

Снятие первого магнита
Часто один магнит просто отщёлкивается и снимается рукой или с поддевом плоской отвёртки. Делайте это аккуратно — магнит сильно притягивается к металлическим частям.

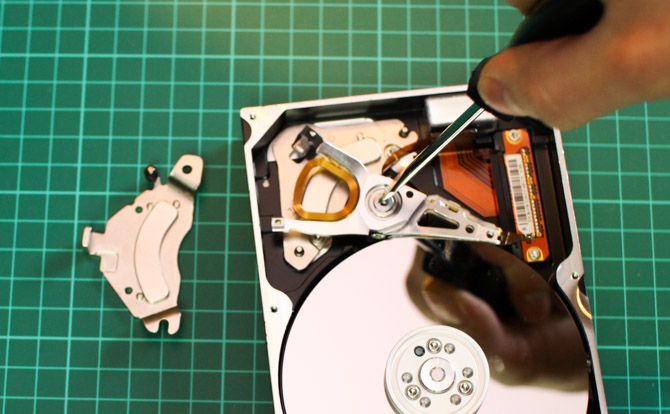

Демонтаж актуатора
Актуатор обычно сидит на центральном винте и может быть откинут. Отсоедините шлейф (если есть) и аккуратно отложите актуатор.

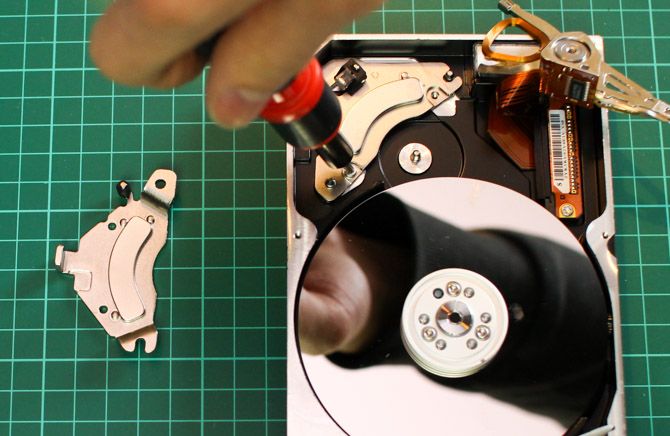

Снятие второго магнита
Второй магнит может быть закреплён винтами Torx — открутите их. Если магнит приклеен, он может быть на монтажной пластине и требовать отдельного усилия для отделения.

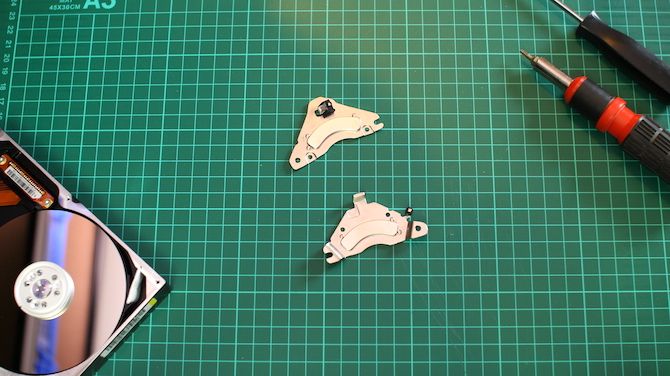

Как снять магнит с монтажной пластины

Магниты часто дополнительно приклеены и установлены на металлическую пластину. Разделение требует контроля силы и защиты.

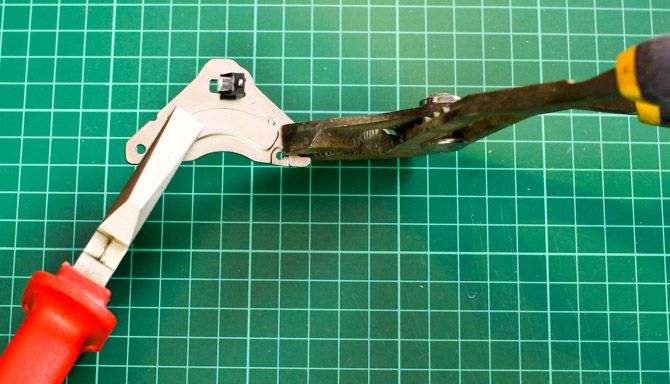

Зафиксируйте пластину в тисках или зажимах. Если тисков нет — используйте две прочные пассатижи/клещи.
Захватите пластину и аккуратно согните её, чтобы один край магнита чуть освободился. Делайте это медленно.
После частичного освобождения аккуратно подденьте магнит, не допуская резких ударов.
Носите очки — возможны осколки.

После отделения магнит может иметь следы клея или потертости никелевого покрытия. Защитите поверхность магнита лентой при хранении, чтобы не пораниться о возможные заусенцы.

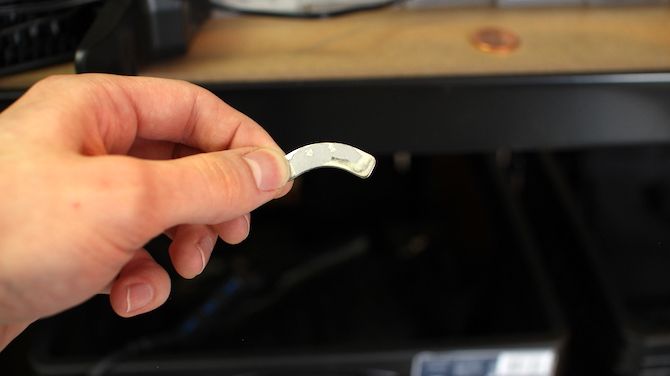

Оголённый магнит HDD с видимыми следами клея и потертостями покрытия

Очистка, хранение и использование

Удалите остатки клея механически (пластиковой лопаткой) или растворителем, подходящим для поверхности магнита. Работайте в проветриваемом помещении.
Храните магниты в паре с их металлическими пластинами или в специально предназначенных контейнерах, чтобы избежать удара или внезапного притяжения.
Держите магниты подальше от электронных устройств, медицинских устройств (например кардиостимуляторов) и магнитных карт.

Примеры использования:

Организация кабелей с помощью магнита как держателя.
Крепления для бумаги на металлических полках.
Образовательные и мастерские проекты (модели, демонстрации магнитного поля).

Магнит HDD, используемый как держатель бумаги на полке

Когда не стоит разбирать диск

Если диск содержит критически важные данные и вы не уверены в их полном удалении — сначала выполните безопасное стирание или обратитесь в специализированный сервис.
Если диск сильно повреждён и при попытке разборки возникает риск летящих осколков — безопаснее утилизировать диск целиком в специализированном пункте приёма электронного лома.

Альтернативы извлечению магнитов

Покупка готовых неодимовых магнитов в магазине: удобнее, но дороже.
Обмен/покупка у локальных мастерских по ремонту электроники — у них часто есть списанные HDD и они могут продать магниты оптом.
Утилизация в сервисах переработки: они извлекут материалы профессионально и безопасно.

Мини‑методология: быстрый чек‑лист перед началом

Удалил данные или подтвердил, что диск пуст.
Подготовил Torx и плоскую отвёртки, пассатижи, очки и перчатки.
Очистил и организовал рабочее место.
Отложил все электронные устройства и карты подальше.

Проверочные критерии приёмки

Магниты извлечены без трещин и крупных осколков.
Никаких острых металлических осколков в рабочей зоне.
Электронные компоненты (если планируется дальнейшее использование) не повреждены магнитным воздействием.

Риски и способы их снижения

Разлет осколков — носите очки и перчатки.
Повреждение других устройств — уберите электронные приборы.
Потеря данных — убедитесь в готовности к потере информации или предварительно выполните стирание.

Практические советы и приёмы

Работайте с парой дисков: на одном потренируйтесь, второй используйте для извлечения магнита, когда наберётесь опыта.
Маленькие магниты лучше хранить в закрытых контейнерах с проложенной мягкой бумагой.
Если магнит «прилип» к плоской поверхности, положите между ними картон и аккуратно сдвиньте.

Что может пойти не так (примеры неудач)

Винты с сорванной головкой: используйте набор для извлечения винтов или терпение и специальные насадки.
Магнит раскололся: выбросьте осколки в металлический контейнер и утилизируйте как электронный лом.
Платтер повреждён и данные случайно раскрыты: рассмотрите профессиональный сервис для уничтожения данных.

Короткое руководство для разных ролей

Новичок: следуйте чек‑листу, тренируйтесь на старом диске, используйте очки и перчатки.
Хоббист/мастер: собирайте магниты в наборы, маркируйте по размеру и толщине.
Мастер переработки: оптимизируйте поток — сначала массовое снятие плат, затем массовое отделение магнитов.

Короткое резюме

Неодимовые магниты внутри HDD доступны и полезны для множества проектов, но требуют аккуратности при извлечении.
Подготовьте инструменты, защитное снаряжение и рабочее место.
Снимайте крышку, плату, актуатор, затем отделите магнит от монтажной пластины с помощью зажимов и контроля силы.

Спасибо за внимание. Будет интересно узнать, какие проекты вы сделаете с извлечёнными магнитами — поделитесь идеями и наблюдениями.
