Как паять провода: пошаговое руководство для крепкого соединения

Знание того, как паять провода вместе, пригодится при ремонте, удлинении проводки или при создании электрооборудования. В этой статье описаны шаги для пайки двух и более проводов, советы по безопасности, контроль качества и набор альтернативных решений, если паяние не подходит.

Что подготовить перед работой

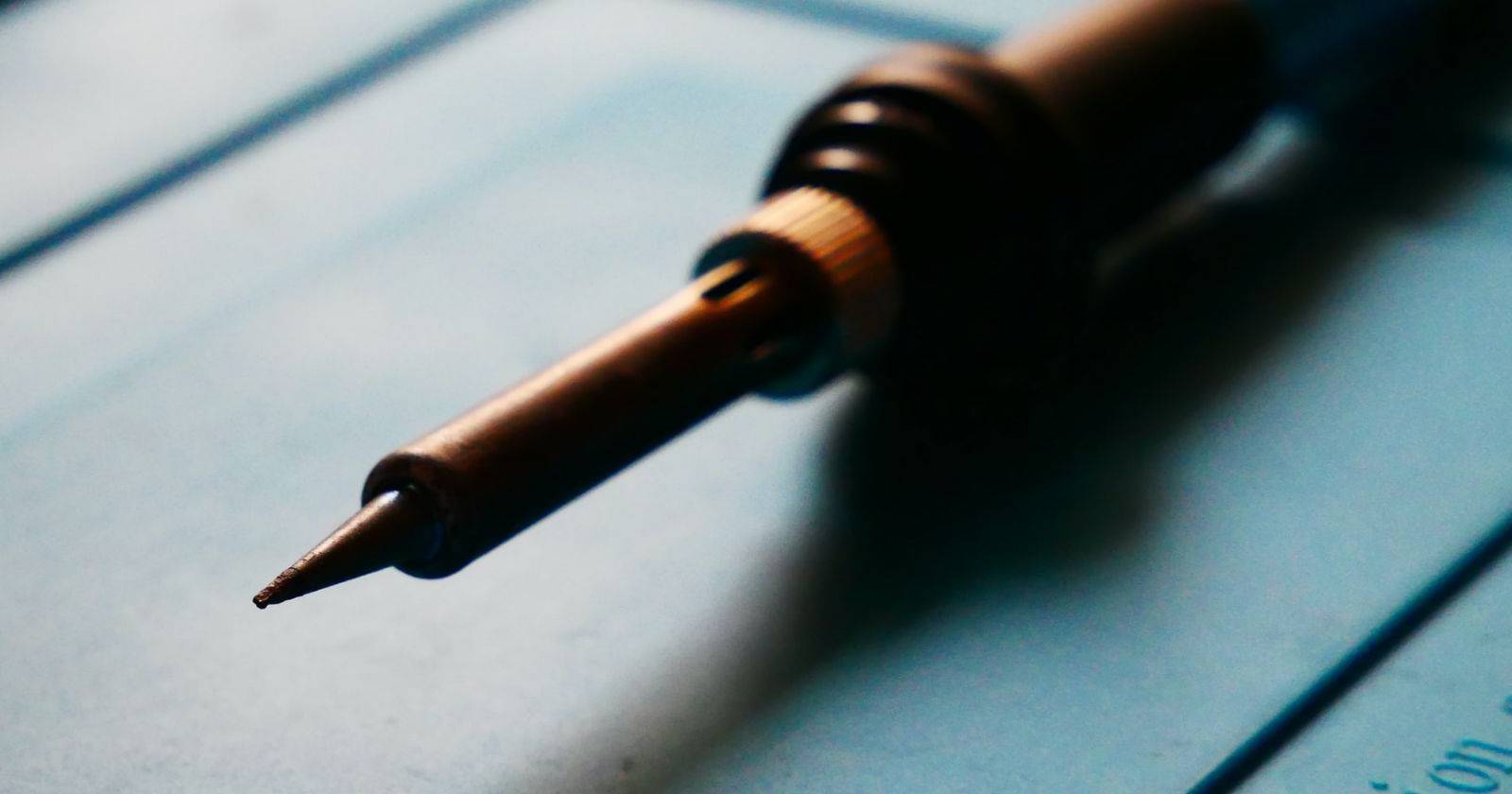

• Паяльник с широким жалом (мощность 25–60 Вт для общих задач). Типично рабочая температура пасты/канифоли около 300–370 °C; ориентируйтесь на характеристики припоя и провода.
• Припой с канифолью (обычно 60/40 или бессвинцовый) и, при необходимости, флюс (росин).
• Стриппер или бокорезы для зачистки изоляции.
• Термоусадочная трубка подходящего диаметра.
• Третья рука или зажимы (опционально) и кусок металлической пластины для подложки.
• Защитные очки и вентиляция.

Важно: используйте процессы в хорошо проветриваемом помещении и избегайте вдыхания дыма припоя.

Шаг 1: Нарезка и зачистка проводов

1. Отрежьте провода до нужной длины. Оставьте небольшой запас: 2 см оголённой жилы обычно достаточно для надёжного скрутки.
2. Зачистите 2 см изоляции с концов проводов. Важно не перерезать жилы — работайте аккуратно.
3. Скрутите жилы каждой секции между пальцами, чтобы жилы держали форму. Тонкая скрутка упрощает пайку и повышает прочность.

Совет: если провода многожильные, слегка усадите жилы пальцами или пинцетом, чтобы избежать расползания.

Шаг 2: Надевание термоусадки

Надеть термоусадочную трубку проще до пайки, если доступ к противоположному концу ограничен. Подберите трубку чуть большего внутреннего диаметра, чем оголённая жила.

1. Сдвиньте термоусадку на один из проводов и отодвиньте в сторону.
2. После пайки вы наденете и прогреете трубку феном или термофеном.

Примечание: если термоусадку нельзя надеть заранее (например, конец провода уже подключён), используйте изоляционную ленту, а затем замените изоляцию другим способом.

Шаг 3: Скручивание проводов вместе

Правильная механическая связь перед пайкой значительно увеличивает надёжность соединения.

Два провода

1. Расположите оголённые концы в крест (буква X).
2. Поверните каждый провод вокруг другого в противоположных направлениях, пока соединение не станет плотным.
3. Скрутка должна быть плотной, но не настолько, чтобы перерезать жилы.

Три провода и больше

1. Для трёх проводов начните со скрутки двух проводов вместе.
2. Вставьте третий провод между скрученными жилками и обмотайте его вокруг них, чтобы получилась прочная «Y»-форма.

.jpg?q=50&fit=crop&w=825&dpr=1.5)

Убедитесь, что каждая жила имеет хороший контакт со всеми остальными в узле. Механическая прочность критична — пайка фиксирует контакт, но не заменяет плохой механической стык.

Шаг 4: Пайка соединения

.jpg?q=50&fit=crop&w=825&dpr=1.5)

1. Прикоснитесь жалом паяльника к месту скрутки на 1–2 секунды, чтобы прогреть провода. Используйте широкое жало для равномерного нагрева.
2. Подведите припой к горячему месту. Припой должен плавиться и «втягиваться» в скрутку, покрывая жилы.
3. Доведите слой припоя до однородного блеска. Излишек припоя — не хорошо; он может сделать соединение жёстким и хрупким.
4. Если используете флюс, удалите остатки после остывания (изопропиловый спирт и щётка).

Совет: держите паяльник в движении и не перегревайте изоляцию выше точки плавления — это может повредить провод.

Шаг 5: Усадка термоусадки и завершение

1. Сдвиньте заранее надетую термоусадку над пропаянным участком.
2. Нагрейте её равномерно феном или термофеном, пока она не сядет плотно вокруг провода.
3. Дайте остыть перед проверкой механической прочности.

Проверка: слегка потяните провода — соединение не должно разваливаться, а изоляция должна плотно прилегать.

Безопасность и удобные практики

• Работайте в вытяжном местe или с локальной вентиляцией.
• Надевайте защитные очки.
• Отключайте питание перед работой с проводкой.
• Держите паяльник в подставке и не оставляйте его включённым без присмотра.

Важно: припой с содержанием свинца вреден при частом воздействии. По возможности используйте бессвинцовый припой и мойте руки после работы.

Когда паяние не подходит: альтернативы

• Клеммные колодки и винтовые клеммы — удобно для модульных соединений.
• Обжимные наконечники и пресс-клещи (crimp) — лучше для виброустойчивых соединений.
• Изолентные или шнуровые соединители (wire nuts) — просты, но громоздки и не всегда подходят для тонких проводов.

Преимущество пайки — минимальное сопротивление и компактность. Недостаток — труднее разобрать соединение без нагрева.

Контроль качества и критерии приёмки

Критерии приёмки

• Видимый равномерный слой припоя на всех оголённых жилах.
• Отсутствие холодных мест (матовый, зернистый припой обычно указывает на плохой контакт).
• Механическая прочность: соединение выдерживает лёгкое натяжение без расслоения.
• Изоляция полностью закрывает пайку и прилегает без пузырей.

Если одно из условий не выполнено — разогрейте участок и добавьте припой или перепойте соединение.

Методология: быстрый чек-лист (SOP)

1. Отключите питание.
2. Зачистите 2 см жилы.
3. Наденьте термоусадку заранее, если возможно.
4. Скрутите провода механически.
5. Прогрейте скрутку широким жалом и подайте припой.
6. Очистите флюс (при необходимости).
7. Наденьте и усадите термоусадку.
8. Проверка качества и тест под напряжением.

Роль — Контролируйте внешние факторы: влажность, чистота жил, доступ к вентиляции.

Ментальная модель пайки: тепло, смачивание, капиллярность

Пайка работает как «склеивание теплом»: нужно прогреть оба проводника, чтобы припой растёкся и слега впитал жилы. Представьте капиллярное поведение припоя: он тянется по жиле и образует проводящий мост.

Технические проблемы и их решения

• Холодный шов (матовый, не блестит): нагрейте сильнее и добавьте флюс.
• Изоляция оплавилась: используйте меньше мощности или более быстро прогревайте место; увеличьте расстояние термоусадки.
• Пайка не держит механически: сделайте более плотную предварительную скрутку или используйте обжим и затем припой.

Чек-лист для разных ролей

Для хоббиста

• Небольшой паяльник 25–40 Вт, припой 60/40, базовая термоусадка.
• Практика на ненужных проводах 10–20 минут перед проектом.

Для техника/ремонтника

• Паяльник 40–60 Вт с регулируемой температурой, флюс, щётка и изопропанол.
• Контроль качества: визуальный осмотр + электрический тест.

Заключение

Пайка проводов — базовый навык, который повышает качество любой электроработы. Сосредоточьтесь на механической подготовке (зачистка и скрутка), правильном нагреве и аккуратной усадке изоляции. Практика приводит к аккуратным и надёжным соединениям.

Факто-бокс

• Рекомендуемая длина оголённой жилы: ~2 см.
• Типичный диапазон рабочей температуры паяльника: 300–370 °C (ориентировочно).
• Основная цель: равномерный блестящий слой припоя и плотная механическая скрутка.

Короткий список для старта

• Зачистите 2 см, наденьте термоусадку, скрутите, припаяйте, усадите термоусадку, проверьте.

Если вы сомневаетесь, попробуйте сначала на ненужном куске провода. Практика — лучший способ избежать холодных швов и ожогов.
