Как припаять контакты к Raspberry Pi Pico

Коротко: припаять два ряда контактов к Raspberry Pi Pico просто и быстро. Подготовьте паяльник с тонким жалом, два 20-контактных ряда с шагом 2.54 мм, практикуйтесь на старой плате и следуйте пошаговой инструкции ниже для чистых и надежных соединений.

Микроконтроллеры становятся всё более популярными для электроники и проектов «сделай сам», а Raspberry Pi Pico — удобная и доступная плата с 32‑битным контроллером RP2040 и двумя ядрами ARM Cortex‑M0+. Плата сама по себе маленькая и мощная, но контактные штыри к её GPIO не припаяны по умолчанию (кроме версии Pico H). Значит, вам нужно припаять две строки по 20 выводов.

Это легче, чем кажется. Ниже — полная инструкция с подготовкой, техникой пайки, проверкой качества и советами по устранению ошибок.

Зачем это делать

• Позволяет подключать Pico к макетным платам, шилдам и модульным платам.
• Обеспечивает механическую прочность и надёжный электрический контакт.
• Даёт гибкость сборки при создании прототипов и готовых устройств.

Важно: если у вас версия Pico H с уже припаяными контактами, отдельная пайка не нужна.

Подготовка

Что понадобится

• Паяльник с тонким жалом; подставка и губка для очистки жала
• Паяльный припой проволочного типа с флюсом или отдельным флюсом
• 2 х 20‑контактных штыревых разъёма с шагом 0.1” (2.54 мм)
• Raspberry Pi Pico или Pico W
• Подложка или старая плата для практики
• Отсос для припоя или оплётка для удаления излишков припоя
• Зажим, клемма или держатель для платы (можно 3D‑печатный)
• Защитные очки и, при возможности, антистатический браслет

Мелкие локализации

• Шаг 0.1” = 2.54 мм
• Рекомендуемая температура паяльника для свинцового припоя 300–350 °C, для бессвинцовых сплавов — немного выше. Уточните по маркировке припоя.

Практика перед первой попыткой

Практикуйтесь на старой плате или ненужном разъёме, чтобы набить руку. Пара коротких упражнений:

1. Разогрейте паяльник и потрите жалом по губке до чистоты.
2. Сделайте пару оконечных точек припоя на дорожках старой платы, контролируя время контакта — по 1–2 секунды на соединение.
3. Попробуйте расплавить припой и сформировать небольшие «шапочки» на выводах разъёма.

Примечание: короткие тренировочные сессии помогут избежать перегрева Pico и перепая соединений.

Установка разъёма перед пайкой

1. Наденьте одну строку контактов на плату Pico так, чтобы короткие выводы штыревого ряда проходили через отверстия со стороны микросхемы.
2. С противоположной стороны плотно прижмите контактную строку к плате. Удобные способы фиксации: вставить плату в макетную плату, зажать в платформе набора или использовать 3D‑зажим.
3. Проверьте выравнивание по краю платы и убедитесь, что все контакты стоят ровно.

Пошаговая пайка

1. Разогрейте паяльник до рабочей температуры (см. раздел Подготовка). Очистите жало на губке.
2. Держите жало под углом примерно 45° к выводу и площадке. Контакт должен касаться одновременно и вывода и медной площадки.
3. Через 1–2 секунды поднесите припой к месту соединения с противоположной стороны жала. Припой должен плавиться и «вытекать» вокруг вывода, образуя гладкую конусную шапочку.
4. Как только припой покрыл площадку и вывод, уберите проволоку припоя, затем аккуратно отведите жало. Не держите паяльник дольше, чем 2–3 секунды, чтобы не перегреть плату.
5. Повторите для всех 40 выводов, сначала можно паять через один, затем вернуться к оставшимся, чтобы уменьшить локальный перегрев.

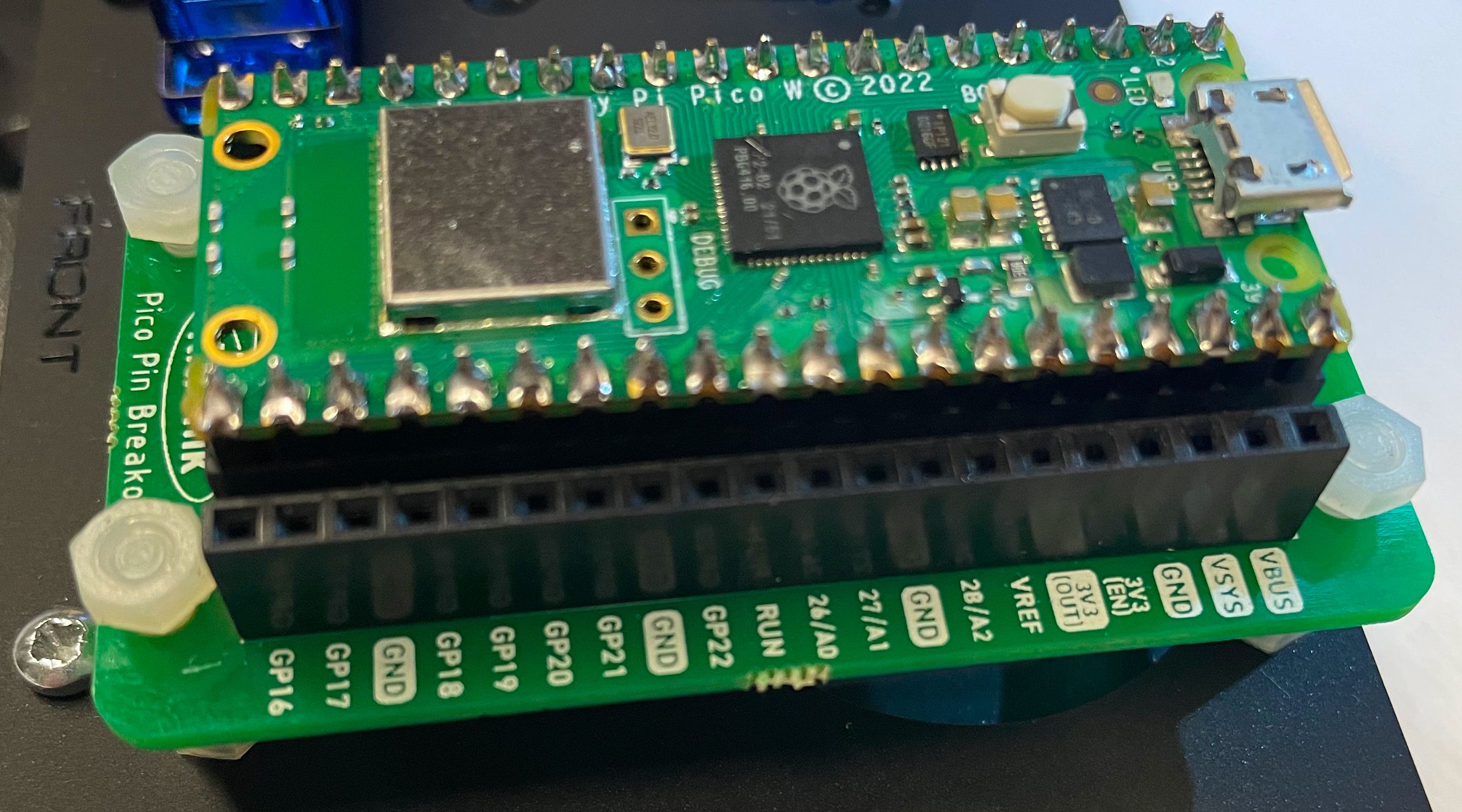

Визуальная цель: ровный блеск припоя, без шаров или провисаний. Никаких мостиков между соседними контактами.

Проверка качества и Критерии приёмки

• Все 40 контактов механически закреплены и не шатаются при лёгком усилии.
• Контакты имеют гладкую, чуть вогнутую форму припоя с блеском.
• Нет видимых перемычек (коротких замыканий) между соседними контактами.
• Изоляция платы не деформирована, нет расслоений маски.

Если что-то не так — не спешите. Отключите питание, остудите плату и приступите к разбору ошибок.

Устранение распространённых ошибок

Проблема: перемычка между контактами

• Решение: используйте оплётку для припоя или отсос, чтобы удалить лишний припой. Очистите место и перепаяйте точечно.

Проблема: «холодный» или матовый шарик припоя, плохой контакт

• Решение: повторно нагрейте соединение, при необходимости добавьте небольшую каплю флюса и припоя, пока шапочка не станет гладкой.

Проблема: шаткий контакт

• Решение: снимите припой, выровняйте вывод и перепаяйте, держа жало устойчиво.

Безопасность и защита от статического электричества

• Работайте в хорошо проветриваемом помещении.
• Надевайте защитные очки при работе с оплёткой и отсосом.
• Используйте антистатический браслет при возможности, чтобы не повредить чувствительные компоненты RP2040.

Альтернативные подходы и исключения

• Если вы не хотите паять, купите версию Pico H с уже припаянными штырями.
• Для временных подключений используйте переходники с пайкой только на одной стороне или специальные переходные платы с разъёмами.
• В сложных проектах можно применить разъёмные шлейфы или гибкие платы для уменьшения механической нагрузки на пины.

Быстрый чек‑лист перед подачей питания

• Все контакты припаяны и визуально соответствуют критериям приёмки
• Нет обрывов дорожек и подозрительных частиц припоя
• Отсутствуют перемычки между соседними контактами
• Плата очищена от флюса, если он активный, промойте изопропиловым спиртом

Мини‑методология: как уменьшить риск ошибок

1. Подготовьте рабочее место и инструменты заранее.
2. Практикуйтесь на ненужной плате 5–10 соединений.
3. Фиксируйте плату жёстко в зажиме перед пайкой.
4. Паяйте быстро, по одному контакту не дольше 2–3 секунд.
5. Проверяйте работу после 10–15 припаянных контактов.

Роли и чек‑листы

Новичок

• Практиковаться на старой плате
• Использовать макетную плату для фиксации
• Паяльник с терморегуляцией

Опытный мастер

• Пайка через один контакт для термораспределения
• Быстрое исправление мостиков оплёткой
• Контроль температуры и чистоты жала

Разработчик/инженер

• Проводит тестирование после установки
• Проверяет сигналы осциллографом при необходимости
• Фиксирует результаты в документации проекта

Часто задаваемые вопросы

Q: Что делать, если контакт слишком короткий или не доходи до отверстия

A: Используйте более длинный штыревой разъём или аккуратно подогните выводы так, чтобы они проходили через плату без нагрузки.

Q: Можно ли паять без флюса

A: Флюс помогает расплавлять припой и улучшает смачивание. Без флюса пайка сложнее и чаще приводит к холодным швам.

Q: Как удалить уже припаянный штыревой разъём

A: Нагревайте поочередно выводы, используйте отсос или оплётку, затем аккуратно снимите разъём при нагреве всех выводов.

Что дальше

Теперь, когда контакты припаяны, вы можете подключить Pico к множеству периферийных плат и модулей. Если у вас версия Pico W, вы также получите дополнительные возможности для IoT‑проектов благодаря встроенному Wi‑Fi.

Рекомендуемые шаги

• Запустите простой пример GPIO, чтобы проверить цифровые выводы
• Подключите датчик и проверьте передачу данных
• Задокументируйте расположение выводов в вашем проекте

Краткое резюме

• Пайка контактов к Pico — базовая, но важная навык для работы с платой
• Подходите к процессу подготовленно: инструменты, тренировка, фиксация платы
• Следуйте критериям приёмки и не торопитесь при устранении ошибок

Короткая сноска: правильная пайка экономит время при отладке и делает проекты надёжнее.

1‑строчный глоссарий

RP2040 — микроконтроллер, установленный на Raspberry Pi Pico, с двумя ядрами ARM Cortex‑M0+.
