Как припаять пины к Raspberry Pi Pico

Raspberry Pi Pico — компактная плата на RP2040 с мощным 32‑битным двойным ARM Cortex‑M0+ ядром. На плате по умолчанию нет припаянных штырьковых разъёмов (кроме версии Pico H), поэтому большинству проектов потребуется припаять две строки по 20 пинов к GPIO. Процесс проще, чем кажется, если подготовиться и следовать проверенным шагам.

Что нужно подготовить

Краткий список инструментов и материалов.

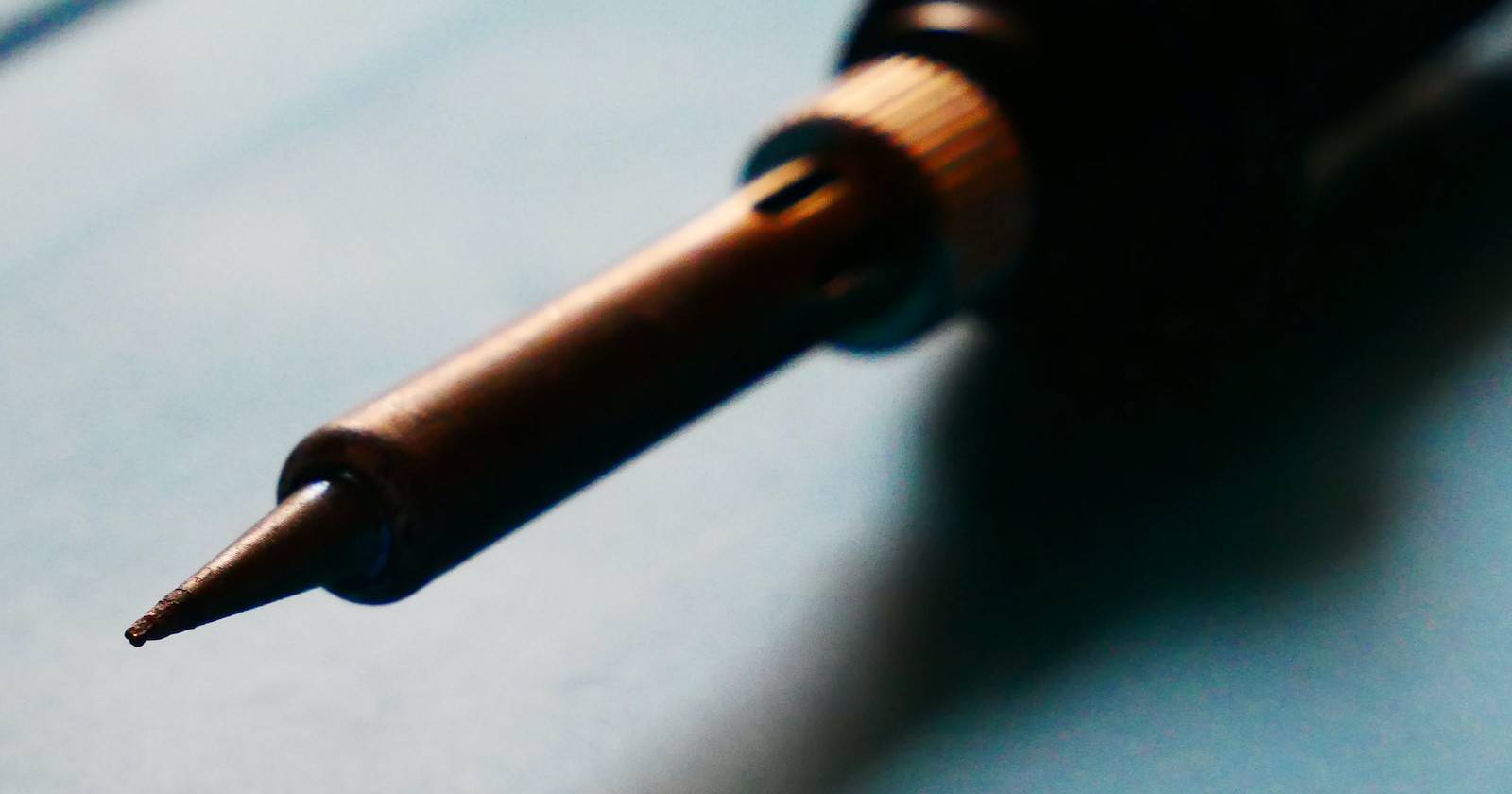

• Паяльник с тонким жалом, подставка и влажная губка для очистки жала
• Raspberry Pi Pico или Pico W
• 2× 20‑контактных штырька (pitch 0,1” / 2.54 мм)
• Припой (катушечный)
• Старый печатный узел для практики (рекомендуется)
• Отсос припоя или оплетка для удаления припоя
• Надёжная рабочая поверхность и освещение
• Дополнительно: 3D‑прижим, крокодилы, держатель платы, защитные очки

Важно: обеспечьте вентиляцию рабочего места — запах припоя и флюса нежелателен для дыхания.

Краткие определения

• Припой: металлическая проволока, которая плавится и соединяет контакты.
• Заголовок (header): штырьковая планка для подключения проводов или разъёмов.
• Pico H: версия платы с припаянными заголовками на заводе.

Практика перед первой пайкой

Прежде чем делать финальную пайку на Pico, потренируйтесь на ненужной плате. Это помогает почувствовать, как быстро течёт припой, сколько времени держать жало и как работать с отсосом.

Советы по практике:

• Попробуйте сначала припаять небольшой SMD‑элемент или разъём на ненужной плате.
• Если у вас нет цифрового термометра, коснитесь жала влажной губкой — характерное шипение подскажет, что жало горячее.
• Не торопитесь: идеальный шарик припоя образуется за 1–3 секунды контакта на большинстве плат.

Пошаговая инструкция: припаивание 40 пинов

1. Подготовьте заголовки: вставьте две строки 20‑пинов в женскую панель или в керамический держатель, чтобы они стояли ровно.
2. Зафиксируйте Pico: используйте макетную плату, Kitronik Inventor’s Kit, 3D‑прижим или обычный держатель, чтобы плата не смещалась.
3. Вставьте штырьки в отверстия платы и убедитесь, что они ровные и заподлицо.
4. Нагрейте паяльник. Для стандартного бессвинцового припоя рабочая температура часто находится в диапазоне 350–420 °C; для свинцового припоя — ниже. Начните с более низкой температуры и при необходимости поднимайте.

5. Поставьте жало под углом примерно 45° так, чтобы оно одновременно касалось штырька и контактной площадки на плате.
6. Подержите жало 1–2 секунды, затем поднесите тонкий припой к основанию штырька (не к жалу) — припой должен расплавиться и образовать ровное «припойное пятно» вокруг контакта.
7. Уберите проволоку припоя, затем быстро снимите паяльник. Повторите для всех 40 контактов.
8. Осмотрите пайки: каждый контакт должен иметь блестящую ровную «шляпку», без комков или мостиков между пинами.

Совет: паять удобнее снизу платы (со стороны пайки), а контролировать вертикальность штырьков — с верхней стороны.

Контроль качества и тесты

Критерии приёмки

• Визуально: каждая пайка ровная, без морщин и излишков припоя.
• Электрически: нет коротких замыканий между соседними штырьками.
• Механически: заголовки сидят плотно, без люфтов.

Рекомендуемые тесты

• Визуальная проверка под лупой.
• Измерение мультиметром «прозвонкой» смежных пинов для выявления короткого замыкания.
• Тест питания: подключите питание и проверьте, что плата стартует и определяется компьютером (для Pico — режим USB или загрузчик).

Что делать, если вы ошиблись

• Если появилось короткое между соседними пинами: используйте оплетку для припоя или отсос, чтобы убрать лишний припой.
• Если припой « холодный » (матовый, зернистый вид): разогрейте контакт повторно и добавьте каплю припоя; не тяните паяльник резко.
• Если штырёк качается: аккуратно разогрейте и добавьте ещё припоя у основания, либо удалите и перепаяйте.

Важно: если нужно полностью убрать штырьки, разогрейте все паянные точки и аккуратно извлеките заголовок, применяя отсос поочерёдно.

Безпайные и альтернативные подходы

• Использовать Pico H — версия с заводской пайкой заголовков, если вам нужна простота.
• Применять гибкие проводные соединения с бананами или клеммами вместо штырьков.
• Специальные адаптеры или платы‑расширители с прижимом позволяют временно подключать Pico без пайки.

Когда пайка не нужна

• Для быстрых прототипов и обучения, когда часто меняете подключения.
• В учебных классах, где пайка запрещена по соображениям безопасности.

Безопасность и хорошие практики

• Работайте в проветриваемом помещении или используйте вытяжку.
• Надевайте защитные очки при работе с отсосом и флюсом.
• Держите паяльник в подставке, чтобы избежать ожогов и пожара.
• Не используйте сломанные кабели питания и регулярно проверяйте рабочее место.

Чек‑лист перед включением платы

• Проверить, что нет видимых мостиков между пинами
• Измерить мультиметром отсутствие коротких замыканий между соседними пинами
• Убедиться, что заголовки вертикальны и плотно сидят
• Подключить питание через предохранитель или плавкую защиту при первом тесте

Быстрый метод отладки: план действий при проблемах

1. Выключите питание.
2. Визуальный осмотр всех пайок под лупой.
3. Если есть подозрение на короткое — измерьте мультиметром.
4. Уберите лишний припой оплёткой или отсосом.
5. Если пайка «холодная», перепаяйте с нанесением небольшого флюса.
6. Повторите тест питания.

Полезные приёмы и ментальные модели

• Делайте одну пайку за раз, не торопитесь — качество важнее скорости.
• Ментальная модель «тёплая точка»: сначала нагрейте контакт прибором, затем подайте припой, а не наоборот.
• Думайте о паяльной ванне: припой должен растечься и образовать гладкое соединение, а не капать.

Сводка

Теперь, когда вы припаяли штырьковые заголовки к своему Raspberry Pi Pico, плата готова для подключения к макетам, датчикам и платам‑расширителям. Практикуйтесь на старых платах, следите за безопасностью и используйте мультиметр для проверки. Если нужно временное решение — рассмотрите Pico H или адаптеры без пайки.

Важно: если вы используете Pico W с беспроводными возможностями, убедитесь, что при дальнейшем монтаже антенна и корпус не мешают работе радиомодуля.

Ключевые выводы

• Подготовьте инструменты и потренируйтесь на ненужной плате.
• Зафиксируйте Pico и штырьки перед пайкой.
• Следуйте технике нагрева: сначала жало, потом припой.
• Тестируйте мультиметром и исправляйте ошибки отсосом или оплёткой.

Приятных проектов и аккуратной пайки!
