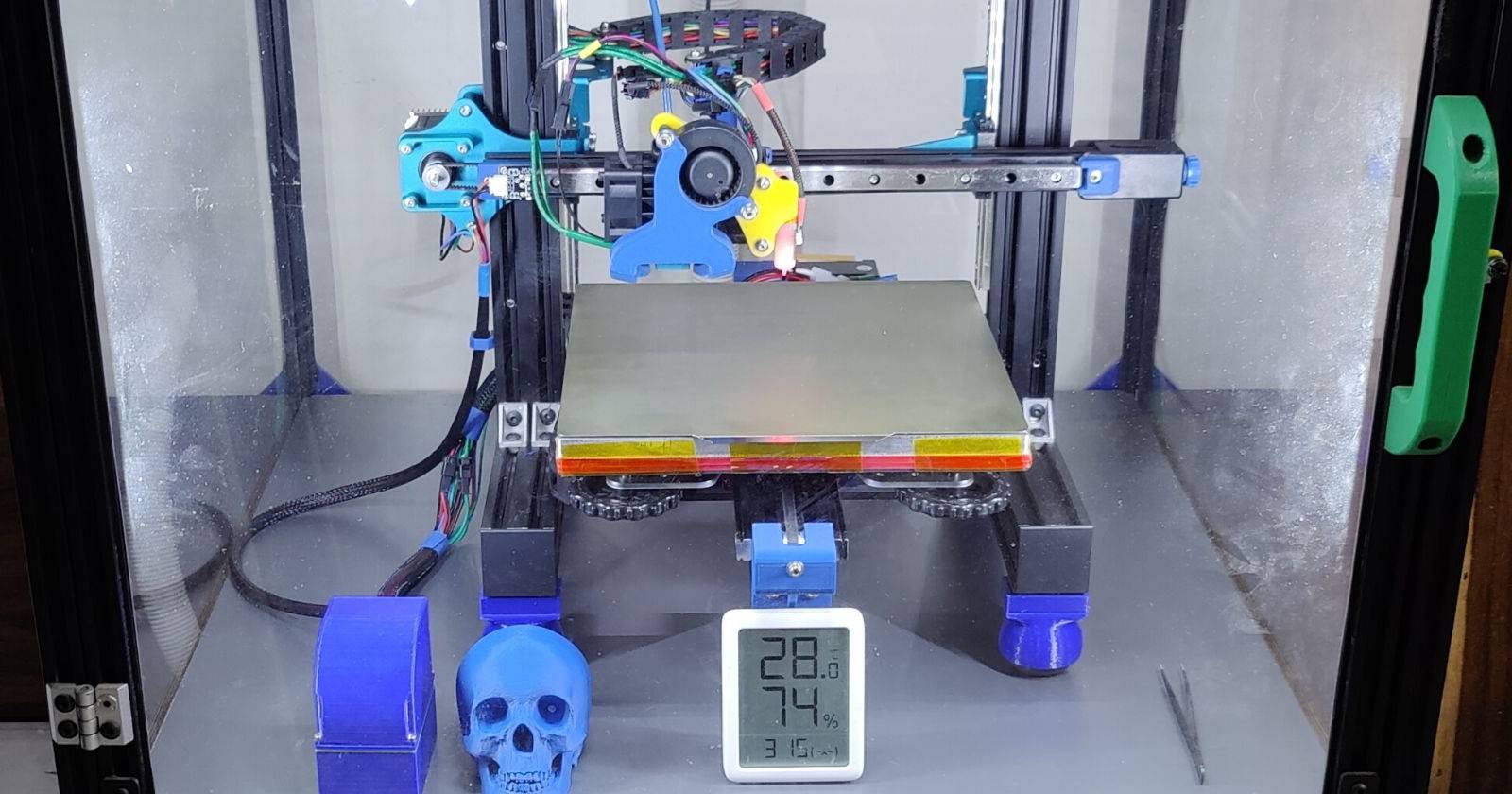

Снижение энергопотребления 3D‑принтера через изоляцию нагревательного стола

О чём эта статья

• Почему большинство потребительских 3D‑принтеров теряют тепловую энергию снизу стола и как это влияет на расход электроэнергии.
• Какие материалы и инструменты выбрать для изоляции стола.
• Пошаговая инструкция по демонтажу стола, раскрою изоляции, приклейке и обратной сборке.
• Практические советы, критерии приёмки, тесты и чек‑листы для мастера и операторов.

Ключевая идея

Незащищённый нагревательный стол рассеивает тепло как сверху, так и снизу. Около половины лучистой тепловой мощности может уходить вниз — это вынуждает нагреватель работать дольше и интенсивнее. Изоляция снизу сокращает потери, ускоряет прогрев и уменьшает частоту и длительность работы нагревателя.

Почему многое в 3D‑принтерах плохо с энергоэффективностью

Средняя мощность, потребляемая 3D‑принтером, колеблется от 120 до 300 Вт; основная вариативность исходит от размера и температуры нагревательного стола. Остальные компоненты — плата управления, дисплей, шаговые двигатели, вентиляторы — обычно потребляют меньше 50 Вт. Эти компоненты уже сравнительно энергоэффективны, поэтому наиболее простой и заметный выигрыш в энергопотреблении достигается через оптимизацию стола.

Важно понимать разницу между мощностью и энергопотреблением: Вт — это мгновенная мощность, а Вт·ч — энергия за время. Если изоляция сокращает время прогрева или период поддержания температуры, экономия выражается в меньшем Вт·ч за печать.

Как именно теряется тепло

Большинство потребительских нагревательных столов лишены термоизоляции снизу. Это упрощает производство и снижает стоимость, но приводит к сильным потерям тепла вниз — снизу стол радаирует, и значительная доля энергии уходит в воздух под столом и в конструкцию принтера.

Чем больше масса стола и чем выше требуемая температура (например, при печати ABS), тем острее проблема: нагреватель вынужден работать дольше, чтобы компенсировать потери.

Что даст изоляция стола

• Меньше времени прогрева до заданной температуры.
• Меньше циклов стабилизации нагрева (нагреватель реже работает на полную мощность).
• Более стабильная температура стола во время длинных печатей.
• Косвенно: меньше нагрева окружающих структур принтера и, иногда, более точная адгезия материала к столу.

Пример: у типичного Creality Ender‑3 нагревательный стол может потреблять более 250 Вт на пике. Уменьшение теплопотерь ускоряет выход на рабочую температуру и уменьшает время работы на пике.

Безопасность и ограничения

• Типичные нагревательные столы бытовых принтеров рассчитаны на ~121 °C (250 °F) и ниже. Это ниже температуры возгорания большинства строительных материалов, но выше порога деформации некоторых пластиков и пен.
• Некоторые пористые утеплители при нагреве могут выделять летучие органические соединения — поэтому избегайте неизвестных пен с запахом, следите за материалами с низким выделением газа.
• Не используйте легко плавящиеся материалы (акрилы, многие виды пен) при температурах для ABS.

Важно: не оставляйте принтер без присмотра при первом прогоне после модификации и обязательно соблюдайте правила электро‑ и пожарной безопасности.

Необходимые инструменты и материалы

Ниже — расширённый и систематизированный список; числа и элементы соответствуют типовым требованиям для бытовых принтеров.

Материалы для изоляции (рекомендуемые):

• Пробковые листы (cork) — дешёво, термостойко, лёгкий вес.
• Силиконовые листы высокой плотности — более высокая термостойкость, устойчивая поверхность, влагонепроницаемость.
• Резиновая пробка (rubberized cork) — компромисс между упругостью и изоляцией.

Материалы, которых следует избегать или проверять:

• Простые бытовые пены и полистирол — могут деформироваться при высоких температурах.
• Тонкие клеи/скотчи, не предназначенные для высоких температур.

Инструменты (минимум):

• Линейка или рулетка для замеров
• Маркер для разметки на изоляционном листе
• Подходящая рабочая поверхность (резиновый коврик или фанера)
• Нож‑резак (utility knife) или острое лезвие X‑Acto
• Перчатки из латекса или нитрила (не порошковые)
• Высокотемпературный RTV‑силиконовый герметик
• Инструменты для демонтажа: отвертки, шестигранники, пассатижи
• Пробойник для отверстий или стамеска и молоток
• Груз (например, ровная плита или тяжёлые книги) для прижима во время отверждения клея

Совет: если вы планируете частую смену столов или быстрое обслуживание, выбирайте более лёгкие материалы и более тонкий клей, чтобы не увеличивать массу и не мешать калибровке.

Подготовка: оцените совместимость

Перед началом разборки проверьте:

• Наличие плоского дна у стола (многие промышленные/PCB‑столы плоские) — если дно ровное, наклейка одного листа будет работать отлично.
• Если под столом выступающие элементы (термистор, предохранитель, провода), потребуется многослойный подход или вырезы в листе.

Если у вас самодельный стол с неровной нижней частью (например, на проектах Voron или Rat Rig), планируйте вырезы и временные шаблоны.

Пошаговая инструкция

Шаг 1: Снятие столa

1. Отключите питание принтера и извлеките вилку из розетки.
2. Открутите ручки регулировки стола и открепите провода нагревателя и термистора (отмечайте расположение для обратной сборки).
3. Снимите стол с рамы и отложите на чистую рабочую поверхность.

Совет: фотографируйте этапы демонтажа — это облегчит обратную сборку.

Шаг 2: Подгонка изоляционного листа

1. Разметьте лист изоляции, положив на него стол в исходной ориентации.
2. Острым ножом аккуратно вырежьте контур столa. Для прямых углов лучше использовать металлическую линейку.
3. Если вам нужно избежать увеличения массы, не делайте излишне толстую прокладку.

Памятка по толщине: толщина не должна превышать полного прогиба пружин стола при сжатии. Например, если пружина 20 мм сжата до 10 мм, ограничьте толщину листа примерно 6 мм.

Шаг 3: Вырезы для крепёжных элементов

1. Положите стол сверху на изоляционный лист и отметьте отверстия под винты и пружины.
2. Используйте пробойник для круглых отверстий или стамеску/нож для аккуратных прорезов.
3. Отверстия должны быть достаточно большими, чтобы пружины не задевали изоляцию.

Если инструмента нет, временно используйте острый нож, но ожидайте менее аккуратной обработки.

Шаг 4: Работа с неровным дном

Если дно стола неровное, используйте несколько тонких листов с вырезами для выступающих частей и сверху — финальный цельный лист. Это уменьшит зазор и обеспечит ровную опорную поверхность.

Шаг 5: Очистка поверхностей

1. Очистите нижнюю поверхность стола и лицевую сторону изоляции от масел и пыли. Для металлических и керамических поверхностей лучше использовать изопропиловый спирт.
2. Если вы очищали водой, дайте поверхности полностью высохнуть 15–20 минут.
3. Пористые материалы (пробка) чистите щёткой; силикон — влажной тканью.

Надевайте непорошковые перчатки, чтобы не оставлять масла от пальцев.

Шаг 6: Приклеивание изоляции

1. Нанесите тонкий равномерный слой высокотемпературного RTV‑силиконового герметика на нижнюю поверхность стола. Можно клеить по периметру или по всей площади — периметр обычно достаточно.
2. Аккуратно разместите изоляционный лист и выровняйте его по краям.
3. Положите ровный груз сверху и оставьте на ровной поверхности для отверждения.

RTV‑силикон начинает схватываться сразу, но даёт возможность корректировки 10–15 минут. Первичное отверждение обычно 24–48 часов; полная прочность может достигаться до недели. Производитель герметика даст точные сроки.

Шаг 7: Сборка и проверка

1. Установите пружины и винты, установите стол обратно на рамy.
2. Подсоедините провода нагревателя и термистора, включите питание и запустите медленный прогрев до безопасной температуры.
3. Проведите тест на удержание температуры и визуальный осмотр: нет ли вздутий или смещения изоляции.

Если все в порядке — проведите тестовую печать площадью не менее часа, чтобы убедиться в стабильности параметров.

Тестирование и критерии приёмки

Критерии приёмки:

• Время прогрева до заданной температуры уменьшилось по сравнению с исходным замером.
• Нагреватель реже работает на 100% мощности в режиме стабилизации.
• Нет механических помех пружинам, проводу термистора или крепежам.
• При печати не наблюдается необычных запахов или выделений.

Простейшие тесты:

• Измерьте время прогрева от холодного состояния до 60 °C и до 100 °C (или вашей типичной рабочей температуры) до и после модификации.
• Запустите 2–4‑часовую печать и логируйте процент времени, когда нагреватель включён; сравните логи.

Методика измерений (минимум):

1. Храните все остальные параметры принтера неизменными (фановые настройки, температура окружающей среды).
2. Помните: абсолютные значения будут зависеть от внешней температуры и толщины изоляции. Главное — относительное улучшение.

Материалы: сравнение и рекомендации

Факт‑бокс с ключевыми цифрами:

• Обычный диапазон мощности принтера: 120–300 Вт.
• Типичная пиковая мощность стола (Ender‑3 и аналоги): >250 Вт.
• Рекомендованная рабочая температура для большинства нагревательных столов: <121 °C (250 °F).

Матрица совместимости материалов:

• Пробка: + хорошая теплоизоляция, + лёгкая, + недорогая; — пористость (чистка щёткой).
• Силикон: + высокая термостойкость, + влагостойкость, + гладкая поверхность; — дороже, тяжелее на толщине.
• Пенообразные материалы: + дешёвые; — риск деформации и выделения газов при высокой температуре.

Рекомендация: для большинства бытовых пользователей лучше начать с пробкового листа толщиной 2–6 мм или силиконового листа той же толщины, ориентируясь на максимально допустимую толщину для вашей механики.

Когда модификация не даст эффекта (контрпримеры)

• Если ваш стол уже содержит заводскую изоляцию или теплоизоляционный слой, дополнительная прокладка не даст заметного выигрыша.
• Если у принтера стационарный стол большой площади и мощность нагревателя уже низкая в относительных единицах, выигрыш может быть несущественным.
• При печати только PLA (низкая температура стола или отсутствие стола) экономия будет минимальна.

Альтернативные подходы снижения энергопотребления

• Уменьшение температур печати и стола, если материал это позволяет.
• Использование камер конвекции/ошпаклёванных корпусов для удержания тепла вокруг модели (особенно полезно для ABS).
• Замена штатного стола на более лёгкий и меньшеёмкий по теплу материал (компромисс с массой и инерцией).

План тестирования и приёмки (SOP)

1. Снять исходные метрики: время прогрева и лог работы нагревателя.
2. Демонтировать стол и установить выбранную изоляцию согласно инструкции.
3. Дать клею отвернуться не менее 48 часов (рекомендуется 72 часа для уверенности).
4. Снять повторные метрики в тех же условиях и сравнить.
5. Провести 4‑часовой тест печати и визуальный осмотр каждые 30 минут.

Роль‑ориентированные чек‑листы

Для домашнего энтузиаста:

• Есть запас времени для ожидания отверждения клея.
• Есть острый нож и линейка.
• План тестовой печати на 1–2 часа.

Для малого производства/лаборатории:

• Журнал изменений с датой и заменой материалов.
• Процедура отката на старый стол (если требуется).
• Периодический осмотр на предмет деградации изоляционного слоя.

Решение проблем и отладка

Проблема: нагреватель продолжает часто работать на максимум.

• Проверьте плотность приклейки: есть ли воздушные зазоры по периметру.
• Проверьте, не увеличилась ли термопередача через винты/пружины; возможно, нужны изолирующие шайбы.

Проблема: появление запахов или выделений.

• Немедленно остановите печать, проветрите помещение и проверьте материал изоляции на наличие повреждений. Замените материал, если запах сохраняется.

Проблема: стол начал терять плоскостность.

• Проверьте, не подошёл ли клей слишком жёстким слоем и не вызвал ли внутренние напряжения. Возможен демонтаж и повторная установка с более тонким слоем клея.

Тестовые сценарии и критерии приёмки

• Тест 1: Замер времени прогрева до 60 °C Критерий: уменьшение времени по сравнению с базой
• Тест 2: 4‑часовая печать Критерий: отсутствие смещений, стабильная температура стола, отсутствие запахов
• Тест 3: Нагрузочный тест Критерий: отсутствие механических контактов изоляции с пружинами и проводами

Дополнительные советы и подсказки

• При многослойных утеплителях делайте тонкие слои с вырезами для выступающих частей, завершая сплошным верхним слоем.
• Если вы обслуживаете несколько принтеров, делайте шаблон‑макет из картона для ускорения резки.
• Используйте термометр‑зонд для контроля температуры под столом в нескольких точках.

Диаграмма принятия решения для выбора изоляции

flowchart TD
  A[Нужна ли изоляция?] -->|Да| B[Есть ли уже заводская изоляция?]
  A -->|Нет| Z[Не требуется]
  B -->|Да| Z
  B -->|Нет| C[Есть выступающие компоненты на дне?]
  C -->|Нет| D[Один цельный лист: пробка или силикон]
  C -->|Да| E[Использовать несколько листов с вырезами и финишный верхний лист]
  D --> F[Выберите пробку для лёгкости или силикон для высокой термостойкости]
  E --> F

Глоссарий (однострочные определения)

• Термопотери: утечка тепла из системы в окружающую среду.
• RTV: Room Temperature Vulcanizing — силиконовый герметик, отверждающийся при комнатной температуре.
• Термодатчик/термистор: сенсор, измеряющий температуру стола.
• PWM: широтно‑импульсная модуляция для управления мощностью нагрева.

Краткое резюме

• Изоляция нагревательного стола — недорогой и эффективный способ снизить энергопотребление и ускорить прогрев стола.
• Наиболее безопасными и удобными материалами являются пробка и силикон.
• Соблюдайте правила очистки перед приклеиванием, давайте герметику полностью отвернуть и тестируйте принтер в контролируемых условиях.

Важно: после модификации сохраняйте журнал изменений, чтобы при необходимости быстро откатиться к исходной конфигурации.

Социальный анонс (краткий)

Сделайте простой апгрейд: наклейка пробки или силиконового листа на дно нагревательного стола — и вы получите более быстрый прогрев, стабильную температуру и меньший счёт за электричество при длительных печатях.

Контрольный чек‑лист перед запуском после модификации

• Проверены вырезы и отсутствие контактов с пружинами.
• Герметик полностью отвердел или прошёл рекомендованный минимум времени.
• Все провода подключены и зафиксированы.
• Проведён тест прогрева и короткая тест‑печать.
