Как подключить официальный сенсорный экран Raspberry Pi

Краткое описание и ключевые варианты запроса

Этот пошаговый гид объясняет, как физически и программно подключить официальный 7-дюймовый сенсорный экран Raspberry Pi, какие модели совместимы и как устранить основные проблемы. Варианты запросов: подключить сенсорный экран Raspberry Pi, установка Raspberry Pi touch screen, настройка DSI экрана Raspberry Pi, питание экрана Raspberry Pi, решение проблем с сенсорным экраном Raspberry Pi.

Что такое официальный сенсорный экран Raspberry Pi

Официальный сенсорный экран Raspberry Pi — это 7-дюймовый дисплей с поддержкой сенсорного ввода по протоколу, совместимому с Raspberry Pi через DSI-интерфейс. Краткая дефиниция: DSI (Display Serial Interface) — интерфейс для передачи видео между платой и дисплеем.

Совместимость моделей

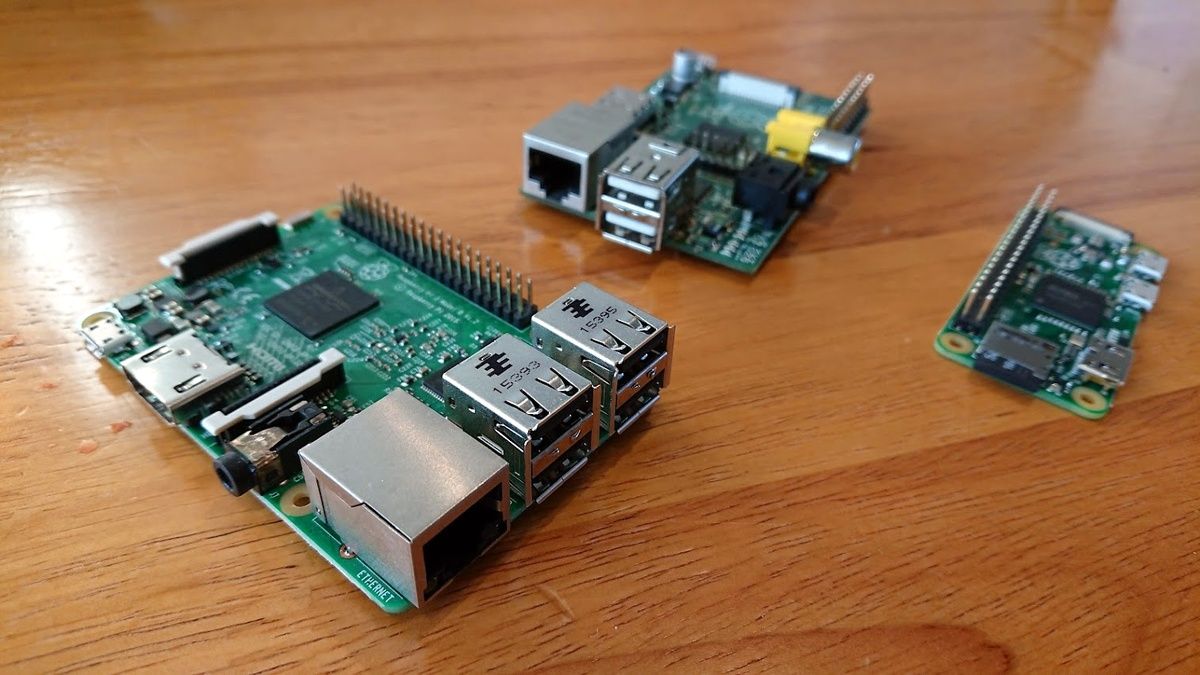

Не все модели Raspberry Pi полностью совместимы с официальным экраном. Экран работает с перечисленными ниже платами:

• Raspberry Pi A+
• Raspberry Pi B и B+
• Raspberry Pi 2
• Raspberry Pi 3 и Raspberry Pi 3 B+
• Raspberry Pi 4

Экран не совместим с Raspberry Pi 400.

Важно: только Raspberry Pi 2 и более поздние модели поддерживают монтажные отверстия на задней панели дисплея для винтов. Если у вас более ранняя модель, потребуется альтернативный способ крепления платы.

Это руководство проиллюстрировано фотографиями с Raspberry Pi 3, но процедуры применимы к Raspberry Pi 4 и другим совместимым моделям.

Перед сборкой: не снимайте защитную плёнку

Не снимайте защитную плёнку, пока не закончите все подключения и не установите дисплей в корпус. Плёнка защищает дисплей от царапин и потертостей, которые легко получить при подключении ленточных кабелей и винтов.

Совет: оставьте защитную плёнку до последней минуты и снимите её только после тестового включения и окончательного размещения дисплея.

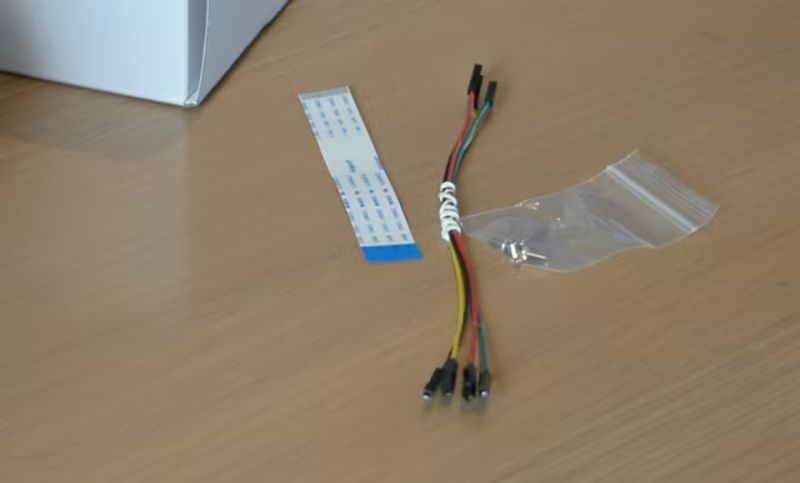

Требуемые инструменты и материалы

• Официальный 7” сенсорный экран Raspberry Pi (дисплей и плата интерфейса)
• Raspberry Pi (совместимая модель)
• Набор мини-отверток (крестовая и/или звёздочка в зависимости от винтов)
• Набор джампер-проводов (female-to-female или female-to-male, в зависимости от разъёмов)
• Короткие стоечки (riser) и винты (в комплекте с экраном либо отдельно)
• Плоская мягкая поверхность или коробка/полотенце для работы с экраном лицевой стороной вниз
• Источник питания для Raspberry Pi (стандартный блок питания) или Y-разветвитель для питания экрана отдельно

Подключение платы дисплея к сенсорному экрану

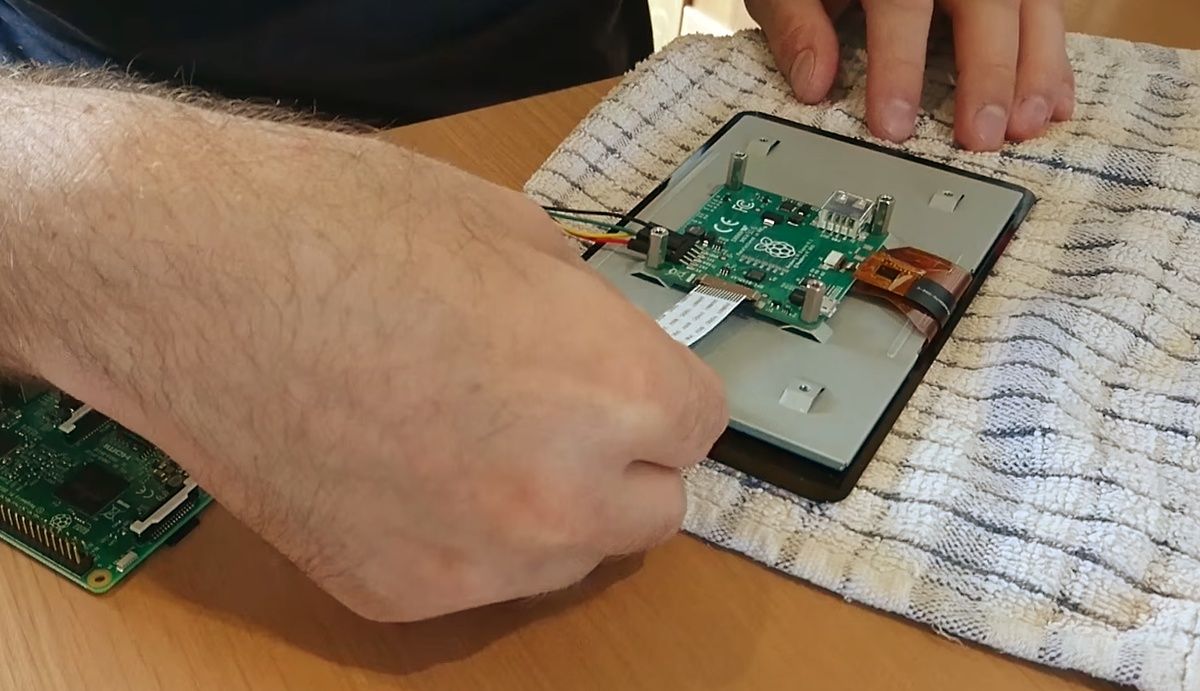

1. Положите дисплей лицевой стороной вниз на мягкую поверхность или оставьте в коробке, перевернув её так, чтобы экран лежал на поролоне.
2. Найдите оранжевый и белый ленточные кабели. Оранжевый кабель обычно короче и отвечает за панель (Panel 1 и Panel 2), белый — за передачу изображения по DSI. На плате есть два разъёма: Panel 1 (узкий) и Panel 2 (широкий).
3. Перед вставкой ленточного кабеля поднимите зажим (кусочек пластика-фиксатора) на соответствующем разъёме, вставьте кабель и аккуратно зафиксируйте зажим.
4. Закрепите плату интерфейса с помощью четырёх стоечек на задней стороне дисплея.

Некоторые наборы поставляются с уже подключёнными кабелями — проверьте это прежде чем разбирать.

Подключение Raspberry Pi к сенсорному экрану

Выполняйте следующие шаги аккуратно — особенно при работе с защёлками ленточных кабелей.

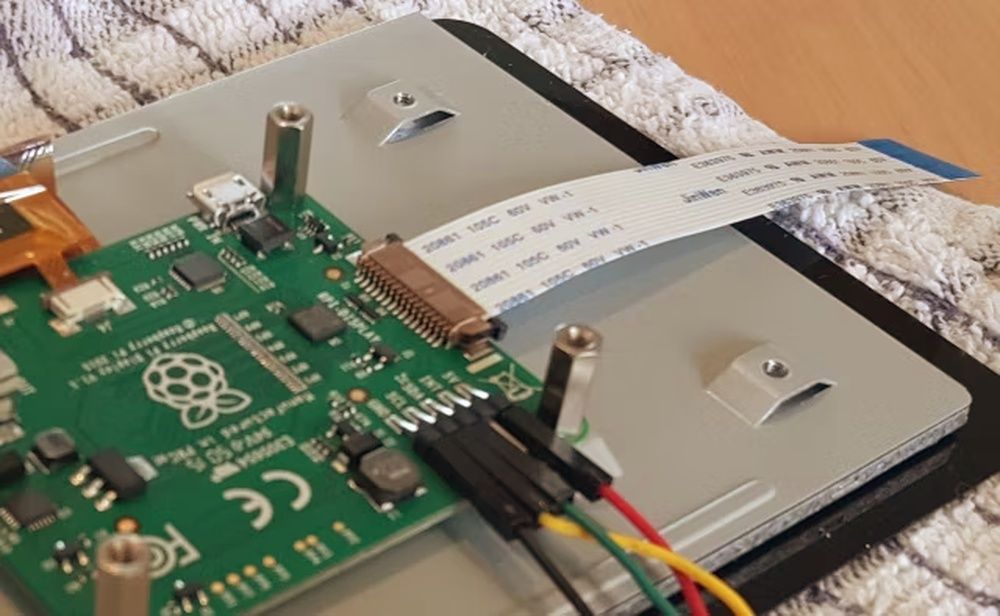

1. Сначала подключите четыре проводка питания и I2C к плате дисплея: 5V, Ground, SCL и SDA. Рекомендуемая цветовая схема: красный — 5V, чёрный — GND (земля). Зеленый и жёлтый чаще используются для I2C (SDA/SCL).
2. Вставьте белый ленточный кабель DSI в разъём DSI платы Raspberry Pi так, чтобы синяя сторона кабеля смотрела в сторону дисплея при вставке с этой стороны. На другом конце ленточного кабеля синяя бирка обычно смотрит вверх при подключении к дисплею. Зафиксируйте защёлку.

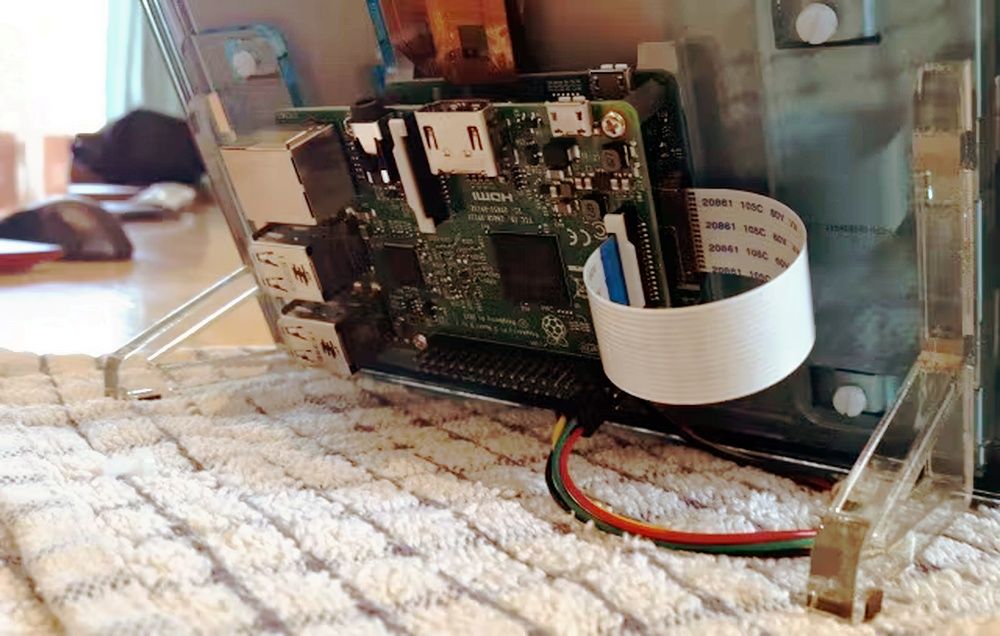

3. Установите Raspberry Pi на стоечки и закрепите винтами. Для компактных корпусов (например, рамочных) иногда удобнее расположить плату вентральной стороной вниз, но если вы планируете использовать GPIO, оставьте их доступными вверх.

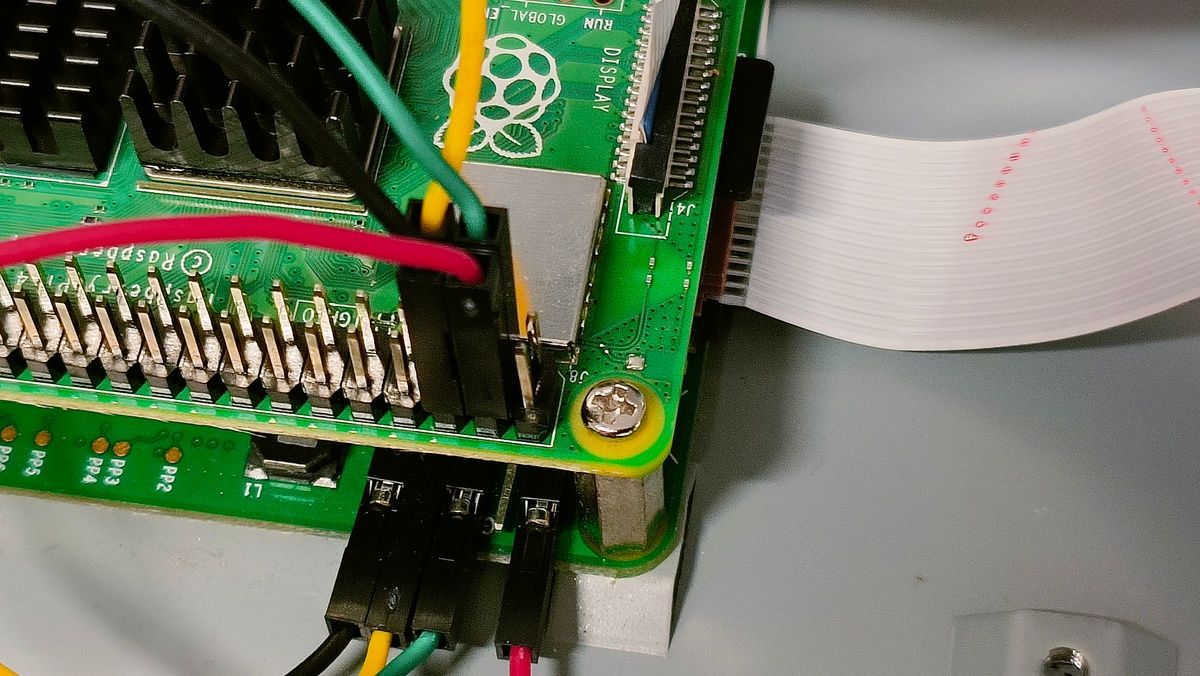

4. Подключите проводки к соответствующим контактам GPIO: 5V к 5V, GND к GND, SCL к SCL, SDA к SDA. Проверьте pinout вашей модели Raspberry Pi перед подключением — расположение выводов может незначительно отличаться.

5. Если вы предпочитаете не использовать проводки питания через GPIO (например, чтобы разместить HAT сверху), можно запитать экран отдельным источником или использовать Y-сплиттер для стандартного блока питания Raspberry Pi.

На более новых моделях Raspberry Pi часть данных по сенсорному вводу может передаваться непосредственно через DSI-ленточный кабель, поэтому отдельные провода I2C не всегда необходимы.

6. Подключите питание к Raspberry Pi и загрузите систему. Если подключено всё верно, дисплей должен заработать при старте ОС.

Важно: защёлки на разъёмах ленточных кабелей — самые хрупкие элементы; обращайтесь с ними очень осторожно.

Подготовка Raspberry Pi к работе с сенсорным экраном

Официальный экран совместим с актуальными версиями Raspberry Pi OS. Если вы устанавливаете систему с нуля, запишите образ Raspberry Pi OS на microSD-карту и вставьте её в плату.

Если у вас уже есть работающая система, обновите пакеты:

sudo apt-get update
sudo apt-get upgrade

Перезагрузите систему, если будет предложено.

После первой вставки карты и включения устройство может перезагружаться несколько раз при обнаружении подключенного оборудования и установке драйверов. Подождите, пока завершится процесс.

Примечание: при подключении к сети система автоматически проверит обновления.

Настройка ориентации экрана

Если вы используете экран в определённой ориентации (например, дисплей в портретном режиме в рамке), поменять поворот можно через графический интерфейс:

1. Откройте Menu > Preferences > Screen Configuration
2. Выберите Layout > Screens > DSI-1 > Orientation
3. Установите Inverted или нужное значение
4. Нажмите Apply и подтвердите перезагрузку

После перезагрузки ориентация изменится.

Стандартная процедура установки (SOP) — пошаговый план

1. Подготовьте рабочее место: мягкая поверхность, инструменты и хорошее освещение.
2. Оставьте защитную плёнку на дисплее.
3. Закрепите плату интерфейса на задней панели экрана через стоечки.
4. Подключите ленточные кабели к Panel 1/Panel 2 и DSI, зафиксируйте зажимы.
5. Установите Raspberry Pi на стоечки и закрепите винтами.
6. Подключите проводки питания/I2C к GPIO (5V, GND, SDA, SCL) или обеспечьте отдельное питание.
7. Подключите питание и загрузите Raspberry Pi OS.
8. Проверьте изображение и сенсорный ввод, при необходимости настройте ориентацию.
9. Снимите защитную плёнку и окончательно соберите корпус.

Критерии приёмки

• Дисплей показывает изображение сразу после загрузки ОС.
• Сенсорная панель регистрирует касания во всех областях.
• Нет мерцания, артефактов или неестественных полос на экране.
• Корректная ориентация и закрепление без напряжения на кабелях.

Проверки и тесты после установки

• Тест изображения: загрузка рабочего стола, открытие видео или изображения для проверки цветопередачи.
• Тест сенсора: откройте калькулятор или виртуальную клавиатуру и протестируйте тач по краям и центру.
• Тест питания: убедитесь, что при повышенной нагрузке (видео/высокая яркость) устройство стабильно работает без сбоев.

Распространённые проблемы и способы их решения

1. Экран не включается

   • Проверьте питание Raspberry Pi и кабели; попробуйте подключить блок питания напрямую к Raspberry Pi.
   • Убедитесь, что ленточный кабель DSI правильно вставлен и защёлка закрыта.

2. Нет изображения, но подсветка включена

   • Проверьте соединение ленточного кабеля на обеих сторонах (дисплей и плата).
   • Попробуйте временно снять все дополнительные HAT/расширения, чтобы исключить конфликт GPIO.

3. Сенсор не реагирует

   • Проверьте соединения I2C (SDA/SCL) и соответствие контактов.
   • Убедитесь, что драйверы и система обновлены.

4. Изображение перевёрнуто

   • Откройте Screen Configuration и измените Orientation.

5. Мигает экран или появляются артефакты

   • Попробуйте другой источник питания или убедитесь, что кабели надежно подключены. Нестабильное питание часто вызывает артефакты.

Когда подключение может не подойти — примеры и альтернативы

• Raspberry Pi 400 несовместим с официальным сенсорным экраном.
• Если вам нужен более крупный или внешний дисплей, рассмотрите HDMI-мониторы с тач-панелью через USB — они работают независимо от DSI.
• Для компактных корпусов, где GPIO должен оставаться доступным, рассмотрите использование отдельного источника питания для дисплея.

Альтернативные подходы к питанию экрана

• Питание через GPIO (как в основном гайде) — удобно, но занимает 5V/GND контакты.
• Отдельный источник питания для дисплея — уменьшает нагрузку на блок питания Raspberry Pi.
• Y-сплиттер для стандартного блока питания — позволяет питать Pi и экран от одного адаптера, если блок питания достаточно мощный.

Важно: убедитесь, что общий блок питания обеспечивает достаточный ток для всех подключенных устройств.

Краткая методология безопасной сборки (чеклист)

• Отключить питание перед любыми подключениями.
• Работать на неметаллической и мягкой поверхности.
• Проверить расположение контактов по pinout перед подключением проводов.
• Не тянуть за кабели — держаться за штекер/пластиковые фиксаторы.
• После установки проверить корректность работы до окончательного крепления корпуса.

Матрица совместимости (упрощённая)

Роли и контрольные списки

Для Makers:

• Проверьте наличие стоечек, джамперов и винтов.
• Используйте портативный блок питания для тестирования в полевых условиях.

Для учителей/лабораторий:

• Подготовьте несколько комплектов инструментов и запасные кабели.
• Проведите демонстрацию на одном комплекте перед занятиями.

Для интеграторов/инсталляторов:

• Планируйте размещение питания и вентиляцию в корпусе.
• Проверяйте совместимость с HAT-расширениями и другим периферийным оборудованием.

Матрица рисков и смягчающие меры

• Риск: Повреждение защёлки ленточного кабеля — мера: работать аккуратно, держать зажим ровно и не тянуть силой.
• Риск: Недостаточное питание — мера: использовать блок питания с запасом по току и проверять напряжение.
• Риск: Короткое замыкание при неверном подключении GPIO — мера: дважды проверять pinout и использовать мультиметр при сомнении.

Безопасность и конфиденциальность

Сенсорный экран сам по себе не хранит пользовательские данные. Однако если вы используете систему для ввода/сбора данных (например, касса, киоск), обеспечьте шифрование сетевого трафика и контролируйте доступ к устройству.

Образец сценариев приёмки (тесткейсы)

• TC1: При включении отображается рабочий стол в течение 30 секунд.
• TC2: Сенсор регистрирует касание в каждом квадранте экрана.
• TC3: При запуске видео в полноэкранном режиме нет артефактов.
• TC4: Устройство стабильно работает при нагрузке 10 минут без сбоев.

Критерии приёмки: все тесткейсы должны проходить успешно без аппаратных изменений.

Решение проблем: пошаговая проверка

1. Нет изображения: проверить DSI-ленточный кабель и питание.
2. Сенсор не работает: проверить I2C проводку и обновления ОС.
3. Маленькая громкость подсветки или тёмное изображение: проверить питание и яркость в конфигурации ОС.

Примеры использования и идеи проектов

• Настенные панели управления «умный дом».
• Прототипы планшетов и портативных интерфейсов.
• Образовательные наборы для курсов по электронике и программированию.
• Кассовые терминалы, инфо-киоски и демонстрационные стенды.

FAQ

Q: Нужен ли отдельный драйвер для экрана?
A: Для официального 7” экрана Raspberry Pi драйверы обычно входят в Raspberry Pi OS и устанавливаются автоматически при подключении и обновлениях.

Q: Можно ли подключить этот экран к Raspberry Pi Zero?
A: Да, экран совместим с некоторыми моделями Pi Zero (например, Zero WH), но обратите внимание на физическое крепление и питание.

Q: Как обеспечить долговечность сенсорного слоя?
A: Используйте защитную пленку до установки в корпус, избегайте острых предметов и сильного давления на экран.

Итог: подключение официального сенсорного экрана Raspberry Pi — доступная задача для хоббистов и профессионалов. Следуйте пошаговым инструкциям, соблюдайте меры предосторожности при работе с защёлками ленточных кабелей и проверяйте питание. После установки у вас появится гибкий интерфейс для множества проектов.
