Как подключить и использовать камеру Raspberry Pi

Коротко: подключите модуль камеры к разъёму CSI ribbon, включите его через raspi-config или Настройки, смонтируйте в подходящем корпусе и делайте фото командой raspistill или видео через raspivid. В статье — пошаговая инструкция, советы по выбору корпуса, чек-листы для разных сценариев, полезные команды и простая система устранения неполадок.

Вокруг Raspberry Pi существует множество аксессуаров, и один из самых популярных — модуль камеры. В этой инструкции мы подробно разберём безопасное подключение, базовую настройку и практические приёмы, чтобы получить от камеры максимум качества и удобства.

Что такое модуль камеры и зачем он нужен

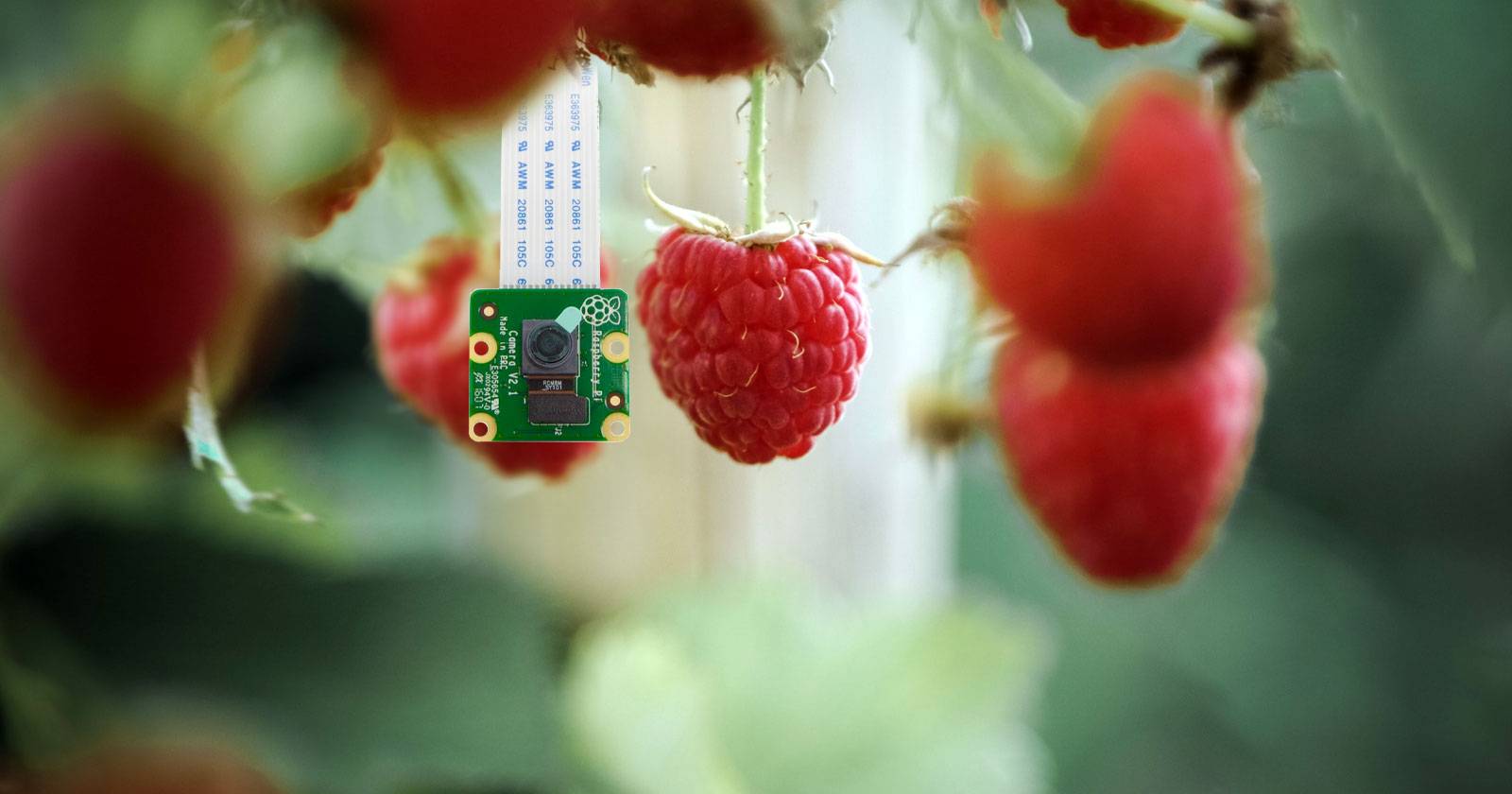

Модуль камеры — компактный модуль со светочувствительной матрицей и шлейфом для подключения к CSI-разъёму Raspberry Pi. Он позволяет снимать фото и видео, создавать timelapse, организовывать систему видеонаблюдения или использовать Pi в компьютерном зрении.

Определение в одну строку: CSI — камера-интерфейс (Camera Serial Interface), специализированный разъём на плате Raspberry Pi для высокоскоростной передачи изображения.

Подготовка: что потребуется

• Raspberry Pi любого поколения (за исключением Pi Zero требуется короткий шлейф).
• Модуль камеры Raspberry Pi (стандартный или NoIR).
• microSD с установленной Raspbian / Raspberry Pi OS.
• Клавиатура и монитор или доступ по SSH.
• Корпус/крепление для камеры.
• Надёжный источник питания для Pi (рекомендуется 5 V, 2.5–3 A для моделей с большой нагрузкой).

Примечание: у Raspberry Pi Zero разъём камеры отличается по ширине шлейфа. Подберите совместимый кабель.

Версии официального модуля камеры

• Стандартный модуль: цветная матрица, хорошая передача цвета, подходит для дневной съёмки.
• NoIR (No InfraRed): без ИК-фильтра, чувствительнее в инфракрасном диапазоне — лучше для ночной съёмки при ИК-подсветке.

Краткая подсказка: NoIR не даёт ночное видение сам по себе — нужен источник ИК-освещения для съёмки в полной темноте.

Подключение модуля камеры

1. Выключите Raspberry Pi и выньте питание. Работайте при отсутствии питания, чтобы избежать короткого замыкания.
2. Подготовьте антистатическую поверхность и избегайте статического разряда (касание заземлённой металлической поверхности перед началом работы).
3. Найдите CSI-разъём на плате: расположение зависит от модели (см. таблицу совместимости ниже).
4. Если шлейф отсоединён от модуля, вставьте его так, чтобы металлические контакты были повернуты в нужную сторону (обычно к HDMI или вверх в зависимости от модели). Откройте фиксаторы разъёма, аккуратно вставьте шлейф и защёлкните.

Важно: не прилагайте чрезмерную силу к разъёму. Шлейфы хрупкие — следите за правильной ориентацией.

Подключение к Raspberry Pi Zero

На Pi Zero разъём узкий. Для него нужен специальный короткий шлейф. Контакты обычно смотрят вверх (серебряная сторона контактной части — к разъёму). При установке держите шлейф аккуратно, чтобы не перекосить.

Совет: если вы планируете удалённую установку камеры, выбирайте шлейф подходящей длины заранее (доступны шлейфы 15–250 мм и длиннее).

Включение и активация модуля

Вставив камеру и подключив питание, загрузите Raspberry Pi. В графическом интерфейсе Raspbian откройте Preferences > Raspberry Pi Configuration > Interfaces и включите Camera.

Если вы используете терминал или SSH, выполните:

sudo raspi-config

Выберите Interfacing Options → Camera и включите её. После этого система запросит перезагрузку. Перезагрузите Pi.

Примечание: в новых версиях Raspberry Pi OS часть возможностей камеры управляется через libcamera; в таких системах интерфейс и команды могут отличаться (см. раздел совместимости и миграции).

Монтаж модуля в корпус

Лучше всего использовать корпус с монтажным местом для камеры. Альтернативы: двусторонний скотч, клейкая масса (putty) или 3D-печатный крепёж. Ниже — три популярных варианта корпуса:

SmartPi Case и соответствующие корпуса

Lego-совместимый корпус с местом для камеры, подходит для моделей B+, 2 и 3. Удобен для проектов с внешним креплением и быстрым демонтажом.

Smarticase Camera Enclosure

Компактный кожух для модуля камеры, совместимый с SmartPi и Lego. Имеет отверстия для винтов — удобно закрепить на стене.

Keyestudio Black Case

Простой и недорогой корпус с монтажными стойками для камеры и платой — полезен для настенных или стационарных установок.

Совет: при использовании внешнего корпуса учитывайте тепловыделение Raspberry Pi и возможное запотевание объектива при больших влажностях.

Первые снимки: базовые команды

Откройте терминал и выполните простую команду для съёмки:

raspistill -o image.jpg

Файл появится в текущем каталоге (в графическом окружении — в Pictures).

Если изображение перевёрнуто, используйте флаги зеркалирования:

raspistill -vf -hf -o image.jpg

Полный список опций доступен командой:

raspistill --help

Для записи видео используйте raspivid:

raspivid -o video.h264

Чтобы ограничить длительность записи (в миллисекундах):

raspivid -o video.h264 -t 5000

Эта команда запишет 5 секунд видео.

Камбэк: в новых релизах Raspberry Pi OS некоторые примеры работают через libcamera-raspistill / libcamera-vid; проверяйте документацию вашей версии ОС.

Cheatsheet: полезные команды и флаги

• Сделать фото 5 МП с автоматическим экспозицией:

raspistill -o photo.jpg

• Фото с таймером 10 секунд:

raspistill -t 10000 -o photo.jpg

• Серия снимков каждые N мс (timelapse):

raspistill -tl 60000 -t 3600000 -o img%04d.jpg

• Видео в MP4 (через преобразование):

raspivid -o video.h264 -t 60000
MP4 контейнер: ffmpeg -i video.h264 -c copy video.mp4

• Поворот изображения на 180°:

raspistill -rot 180 -o rotated.jpg

Важно: при использовании libcamera команды и синтаксис будут отличаться. В новых системах ищите libcamera-raspistill и libcamera-vid.

Настройка качества и экспозиции

Коротко о параметрах, которые чаще всего меняют:

• ISO: регулирует чувствительность матрицы. Повышение ISO даёт ярче изображение, но увеличивает шум.
• Экспозиция/выдержка: увеличивает количество света, попадающего на матрицу; полезно при слабом освещении.
• Баланс белого: вручную задавайте оттенки при смешанном освещении.

Пример ручной настройки:

raspistill -ISO 800 -ss 10000 -awb auto -o lowlight.jpg

Где -ss — выдержка в микросекундах (10000 = 10 мс).

Ограничения и когда модуль не подходит

• Низкое разрешение: стандартный модуль 5 МП ограничен по детализации при сильном кропе. Для задач, требующих высокой детализации, ищите камерные модули с более высокой матрицей.
• Плохая работа в полной темноте без ИК-подсветки, даже у NoIR.
• Ограничения по полосе записи: длительная запись в высоком разрешении требует большая ёмкость карты и стабильной скорости записи.

Если нужна специализированная оптика, например зум или макро, выбирайте совместимые камеры с объективами C/CS или используйте адаптеры.

Совместимость с моделями Raspberry Pi

| Pi 4, 3, 2, B+ | Стандартный широкий разъём | Стандартный шлейф (16 контактов) | Pi Zero | Узкий CSI-разъём | Короткий узкий шлейф

Совет по миграции: при обновлении ОС с использованием libcamera ознакомьтесь с документацией, так как некоторые старые команды raspistill/raspivid помечены как устаревшие.

Подключение внешних накопителей и объём хранилища

Видео высокого качества быстро заполняет карту microSD. Для длительной записи рассматривайте:

• Подключение USB-накопителя или SSD.
• Потоковую передачу по сети на NAS/сервер.
• Ограничение времени записи через флаг -t или запись по расписанию.

Важно: USB на старых моделях может иметь ограниченную скорость записи; проверяйте реальные скорости перед длительной съёмкой.

Проверка и устранение неполадок

Сценарий 1 — камера не определяется:

• Убедитесь, что Pi выключен при подключении шлейфа.
• Проверьте, правильно ли закрыт фиксатор разъёма.
• Выполните sudo raspi-config и проверьте, включён ли интерфейс камеры.
• Проверьте dmesg и /var/log/syslog на ошибки драйверов.

Сценарий 2 — изображение чёрное или шумное:

• Проверьте экспозицию и ISO.
• Убедитесь, что объектив не закрыт и что включено достаточное освещение.
• Попробуйте другую карту памяти или более короткий шлейф.

Сценарий 3 — видео прерывается или файлы повреждены:

• Проверьте скорость записи microSD.
• Используйте внешний диск для длительной записи.
• Ограничьте время записи и используйте циклическую запись, если нужно постоянное наблюдение.

Короткий чек-лист диагностики:

1. Питание подключено.
2. Шлейф вставлен и защёлкнут.
3. Camera включена в настройках.
4. Проверка логов системы.

Чек-листы по ролям

Хоббист / начинающий:

• Купить совместимый модуль и шлейф.
• Загрузить Raspberry Pi OS на microSD.
• Подключить камеру, включить в raspi-config.
• Сделать тестовый снимок raspistill.

Преподаватель / педагогический проект:

• Подготовить набор Pi с камерами для класса.
• Сделать шаблоны команд и инструкции для студентов.
• Подготовить кейсы: timelapse, детектор движения, компьютерное зрение.

Инсталлятор систем видеонаблюдения:

• Выбирать NoIR и ИК-подсветку для ночного режима.
• Использовать внешний накопитель и стабилизированное питание.
• Организовать механическую защиту и корпус с отверстием для объектива.

Минимальная методология быстрого развертывания (SOP)

1. Подготовка: проверить комплектность, наличие шлейфа и корпуса.
2. Физическое подключение: вставить шлейф при отключённом питании.
3. Включение: загрузить Pi и включить камеру в настройках.
4. Тест: снять пробное фото и видео.
5. Монтаж: зафиксировать модуль в корпусе и произвести финальную настройку экспозиции.
6. Документирование: записать настройки и расположение для поддержания и масштабирования.

Примеры проектов и альтернативные подходы

• Timelapse: использовать raspistill с опцией -tl или скрипт на Python, чтобы сохранять файлы с меткой времени.
• Детектор движения: сочетание OpenCV и Python для анализа кадров и записи при обнаружении движения.
• Стриминг: использовать ffmpeg или GStreamer для прямой трансляции RTMP/RTSP.

Альтернатива официальному модулю: USB-камеры. Плюсы: простота подключения (plug-and-play). Минусы: больше нагрузки на CPU при обработке, меньшая совместимость с CSI-производительностью.

Пример скрипта для timelapse на bash

#!/bin/bash
# простой timelapse: снимок каждые 10 секунд в папке timelapse
mkdir -p ~/Pictures/timelapse
for i in {1..360}; do
  raspistill -o ~/Pictures/timelapse/img_$(date +%Y%m%d_%H%M%S).jpg
  sleep 10
done

Тестовые сценарии и критерии приёмки

• Критерии приёмки базовой установки:

  • Модуль физически подключён и обнаруживается системой.
  • raspistill делает снимок без ошибок.
  • Видео записывается на диск выбранного типа в течение 60 секунд без разрывов.

• Приёмка корпуса:

  • Камера фиксирована и не смещается при вибрациях.
  • Объектив открыт и не закрыт корпусом.

Безопасность и приватность

• Не размещайте камеры с видом на частные помещения без разрешения.
• При организации видеонаблюдения уведомите пользователей и обеспечьте шифрование и защищённый доступ к записям.
• Для облачных решений проверяйте политику хранения и местоположение данных.

Советы по улучшению качества снимков

• Используйте штатив или жёсткое крепление для уменьшения смаза.
• Контролируйте экспозицию и баланс белого вручную в сложном освещении.
• Для портретов обеспечьте рассеянный свет и избегайте прямого солнечного света на матрицу.

Сравнение: официальный модуль vs USB-камера

| Прошивка и поддержка OS | Хорошая, оптимизированный CSI | Часто plug-and-play, но может требовать драйверов | Скорость передачи | Высокая через CSI | Ограничена USB-шиной | Качество при слабом освещении | Зависит от модели (NoIR лучше ночью) | Варьируется, часто хуже без ИК | Удобство замены/модуляции | Нужен шлейф и корпус | Легко заменить, но меньше опций для крепления

Миграция на libcamera

В новых релизах Raspberry Pi OS по умолчанию используется стек libcamera. Основные отличия:

• Команды raspistill/raspivid могут быть заменены на libcamera-raspistill и libcamera-vid с похожими флагами.
• Некоторые параметры требуют иного синтаксиса.

Перед миграцией протестируйте ваши сценарии и адаптируйте скрипты.

Локальные рекомендации и нюансы для России

• При уличной установке учитывайте морозы и влагозащиту корпуса.
• Используйте качественный блок питания с температурной устойчивостью.
• При выборе поставщиков обращайте внимание на совместимость шлейфа (Pi Zero vs стандартный).

Короткое объявление для проекта (100–200 слов)

Камера Raspberry Pi — простой и гибкий способ добавить фото- и видеовозможности в ваш проект. Подключение модуля происходит через CSI-шлейф, активация — через raspi-config или настройки Raspberry Pi OS. Модуль подходит для timelapse, записи видео и простых систем видеонаблюдения. Для ночной съёмки выбирайте версию NoIR и добавляйте ИК-подсветку. Статья содержит рабочие команды raspistill и raspivid, чек-листы для разных ролей, советы по выбору корпуса и базовую методологию развёртывания.

Заключение

Подключение камеры к Raspberry Pi — простая, но ответсвенная задача. Правильный шлейф, надёжный корпус, корректная активация и базовые навыки работы с командной строкой позволяют быстро получить качественные фото и видео. Если вы планируете более сложные проекты (стриминг, анализ изображения), подготовьте внешний диск и протестируйте нагрузку на систему заранее.

Важное: если вы обновляете ОС или переходите на libcamera, проверьте совместимость ваших скриптов и команд.
