Как безопасно заменить корпуса Joy-Con на Nintendo Switch

Nintendo Switch Joy-Con бывают в множестве цветов, но иногда они вам просто не нравятся. Может быть, вы хотите воссоздать оформление из Animal Crossing или заменить повреждённые корпуса. Замена корпусов — аккуратная и кропотливая операция: ошибки легко привести к повреждению лентовых шлейфов, плат или винтов.

Это руководство подробно объясняет, что нужно знать до начала, какие инструменты пригодятся, пошаговую разборку и сборку, а также дополнительные рекомендации по диагностике, безопасности и тестированию после сборки.

Важно: замена корпусов аннулирует гарантию производителя. Учтите это перед началом. Однако процесс даст практический опыт, который пригодится, если вы будете ремонтировать джойстики или менять аккумулятор в будущем.

Кому это руководство подходит

• Тем, кто уверен в мелкой ручной работе и умеет аккуратно обращаться с электроникой.
• Тем, кто принимает риск потери гарантии в обмен на персонализацию.
• Тем, кто хочет одновременно заменить корпус и проверить/заменить джойстик или батарею.

Противопоказания: если вы не готовы работать с крошечными винтами и лентовыми кабелями, отнесите контроллер в сервисный центр.

Что нужно знать перед началом

• Гарантия: любые вмешательства аннулируют официальную гарантию Nintendo. Если у вас есть подозрение на неисправность, покрываемую гарантией, сначала обратитесь в сервис.
• Риск дрейфа: у Joy-Con распространена проблема «stick drift». Если вы меняете корпус, это хорошая возможность заменить и джойстик.
• Аккуратно работайте с лентами, платами и контактами. Повреждение ленты часто требует покупки новой платы или ремонта пайкой.

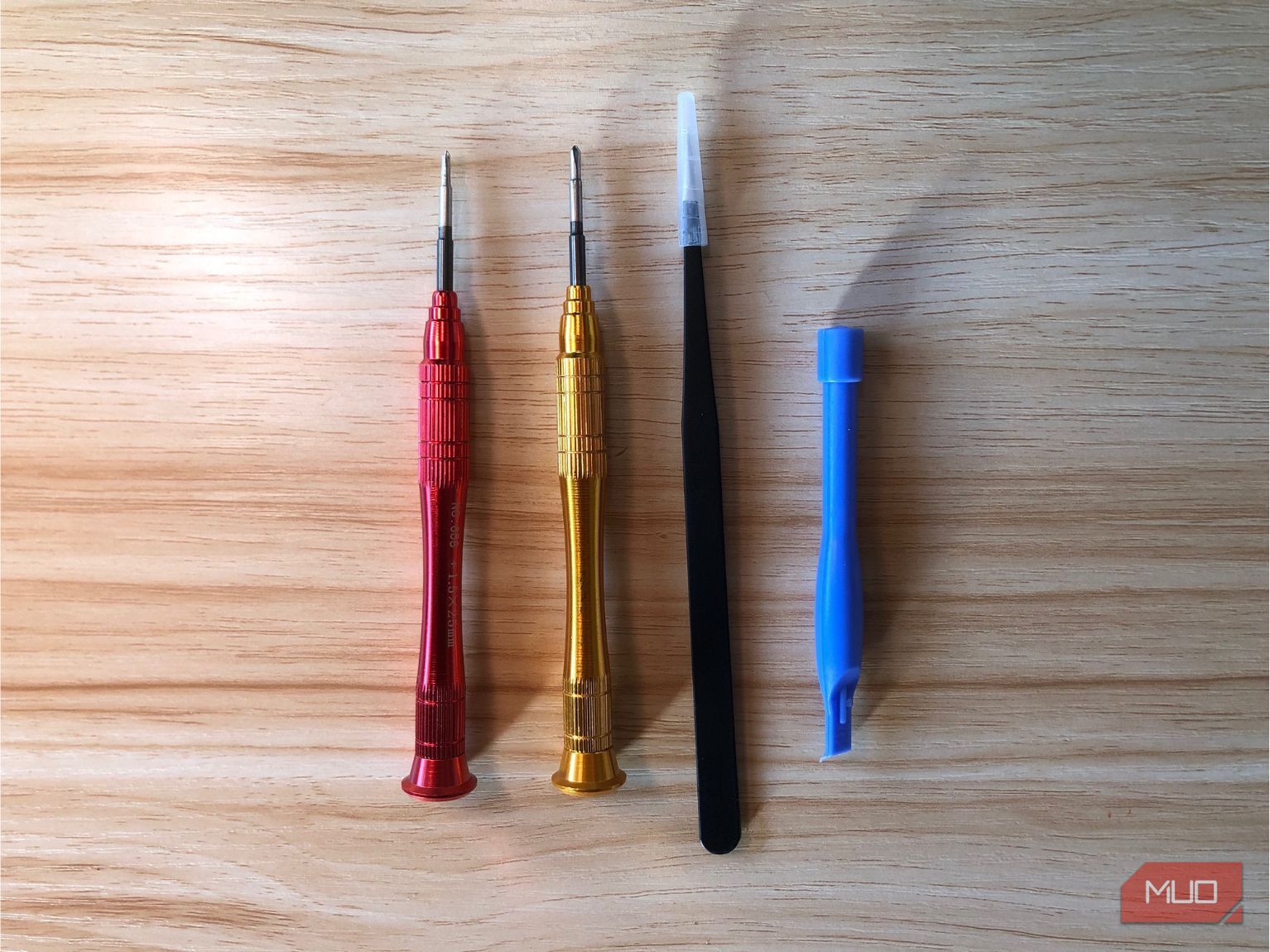

Инструменты и материалы

• Отвёртка tri-wing 1.5 мм.
• Отвёртка Phillips (крестовая) 2.0 мм.
• Пластиковая медиаторная лопатка или пластиковый рычажный инструмент.
• Пинцет с тонкими носиками.
• Контейнер или магнитный лоток для винтов и мелких деталей.
• Запасные корпуса (новые крышки) и, при необходимости, заменяемые детали: джойстик, батарея, ленточные кабели, вибромотор.

Примечание: не пытайтесь использовать неподходящие отвёртки — винты легко срезаются. Лучше одолжить нужный инструмент, чем повредить крепления.

Подготовка рабочего места

• Освещённое ровное рабочее место без сквозняков.
• Мягкая ткань или антистатический коврик, чтобы не повредить поверхность и не терять мелкие детали.
• Емкость для винтов и пронумерованные наклейки или небольшие контейнеры, чтобы отслеживать порядок винтов и деталей.
• Если возможно, делайте фото на каждом этапе разборки: это поможет при обратной сборке.

Пошаговая инструкция по безопасной замене корпуса (правый Joy-Con показан как пример)

В этом разделе шаги исходного руководства оставлены, но с расширенными пояснениями и советами по безопасности.

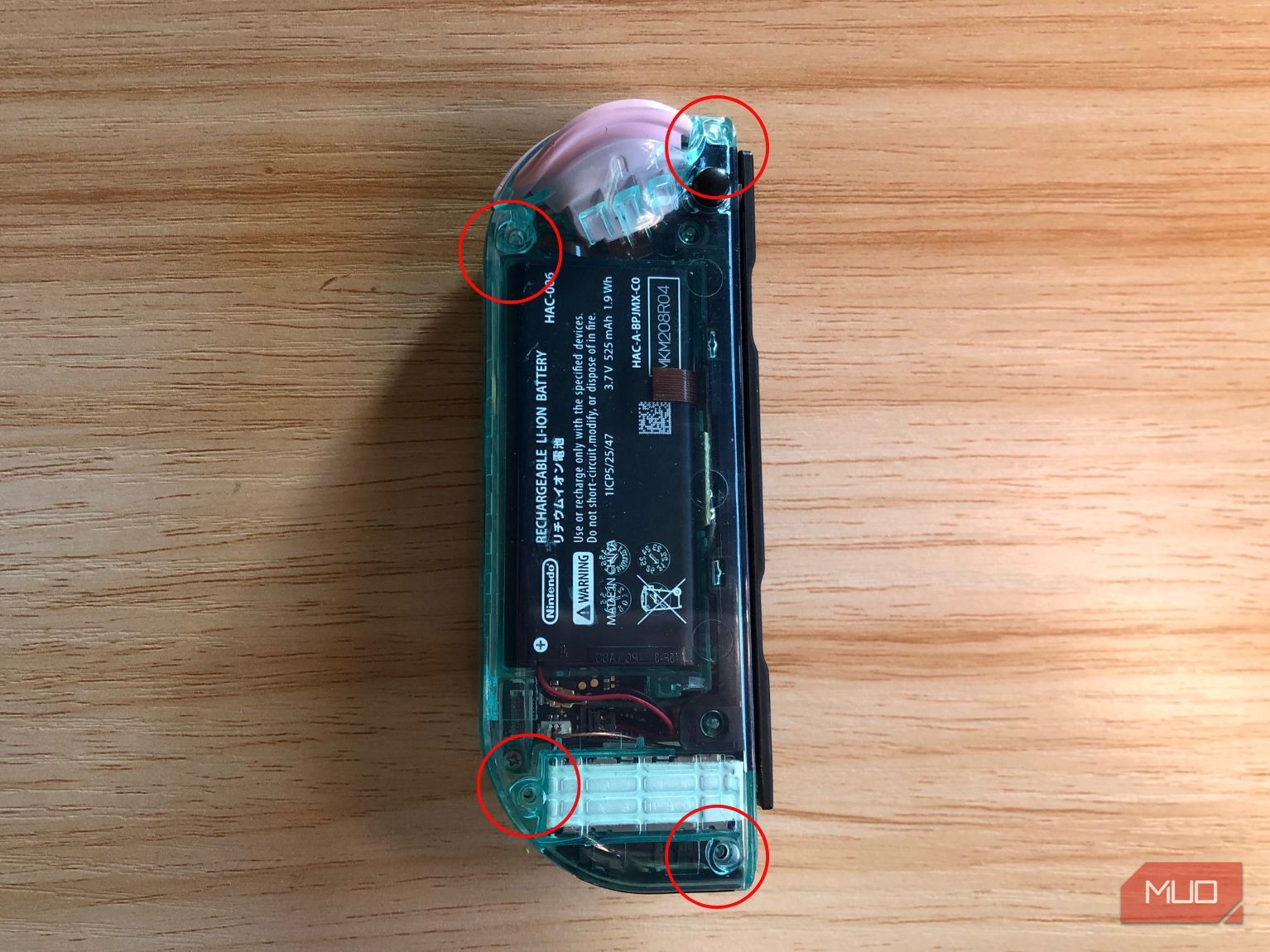

1. Снимите четыре винта на задней части корпуса с помощью tri-wing 1.5 мм и сдвиньте заднюю панель вправо, чтобы открыть корпус. При необходимости используйте пластиковую лопатку, чтобы аккуратно отжать защёлки.
   Совет: работайте плавно, не тяните резко — защёлки могут ломаться.

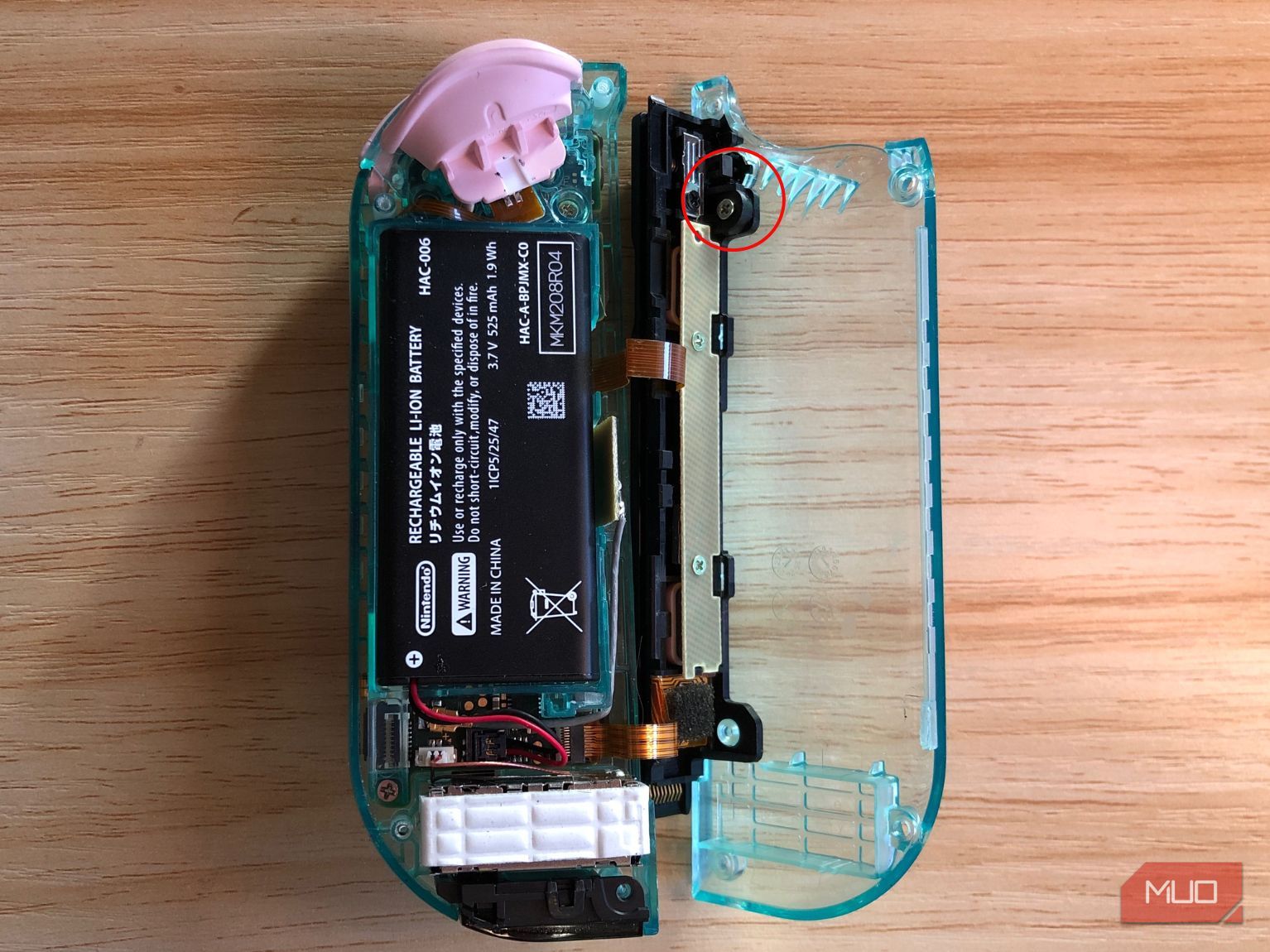

2. С помощью крестовой отвёртки открутите винт, удерживающий направляющую (rail) к задней панели, и аккуратно снимите направляющую.

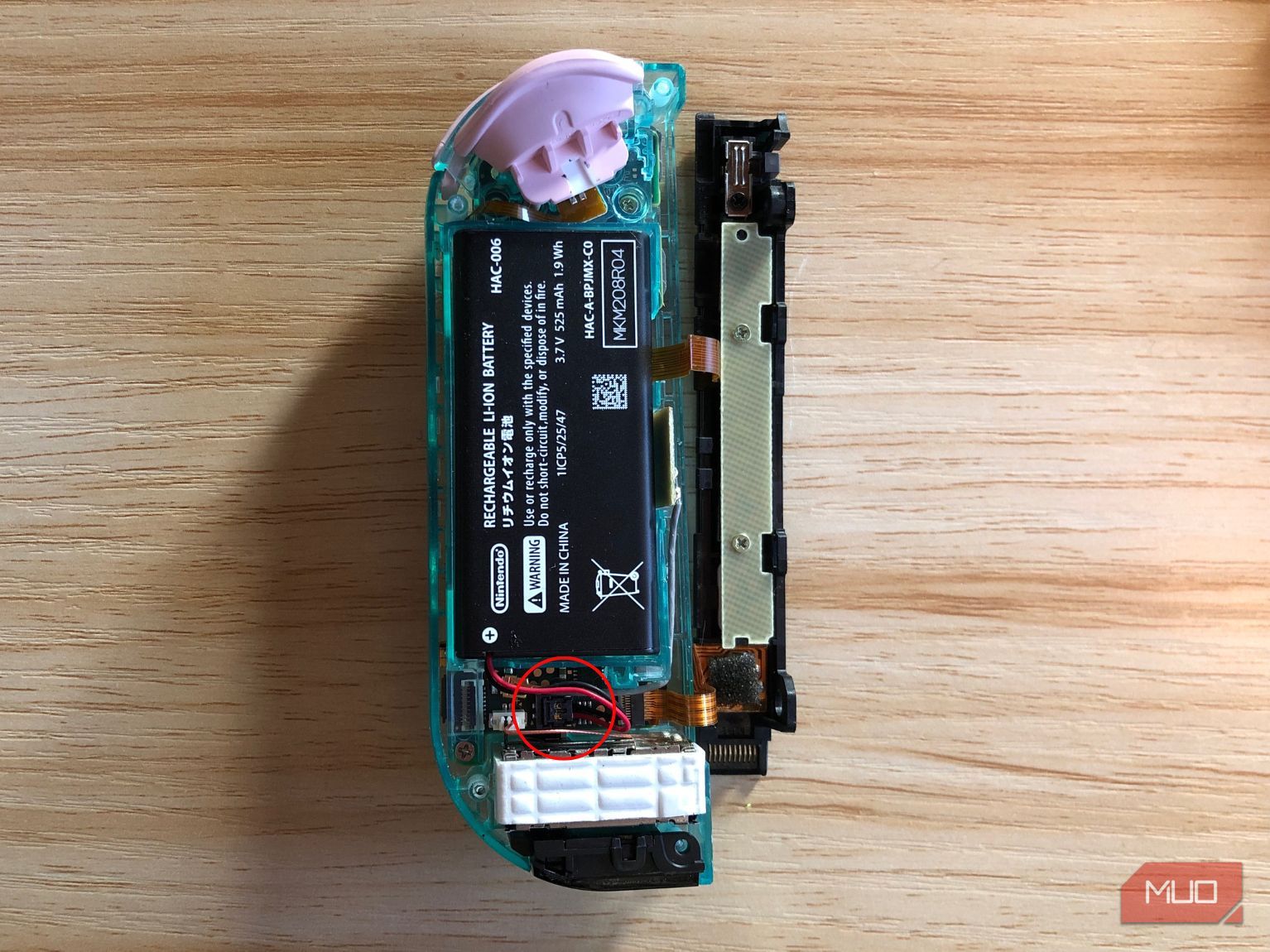

3. Осторожно отведите в сторону модуль NFC, отключите батарею, потянув разъём вверх. Используйте пластиковую лопатку, чтобы поддеть батарею и вытащить её.
   Совет: не тяните за провода — захватывайте непосредственно разъём.

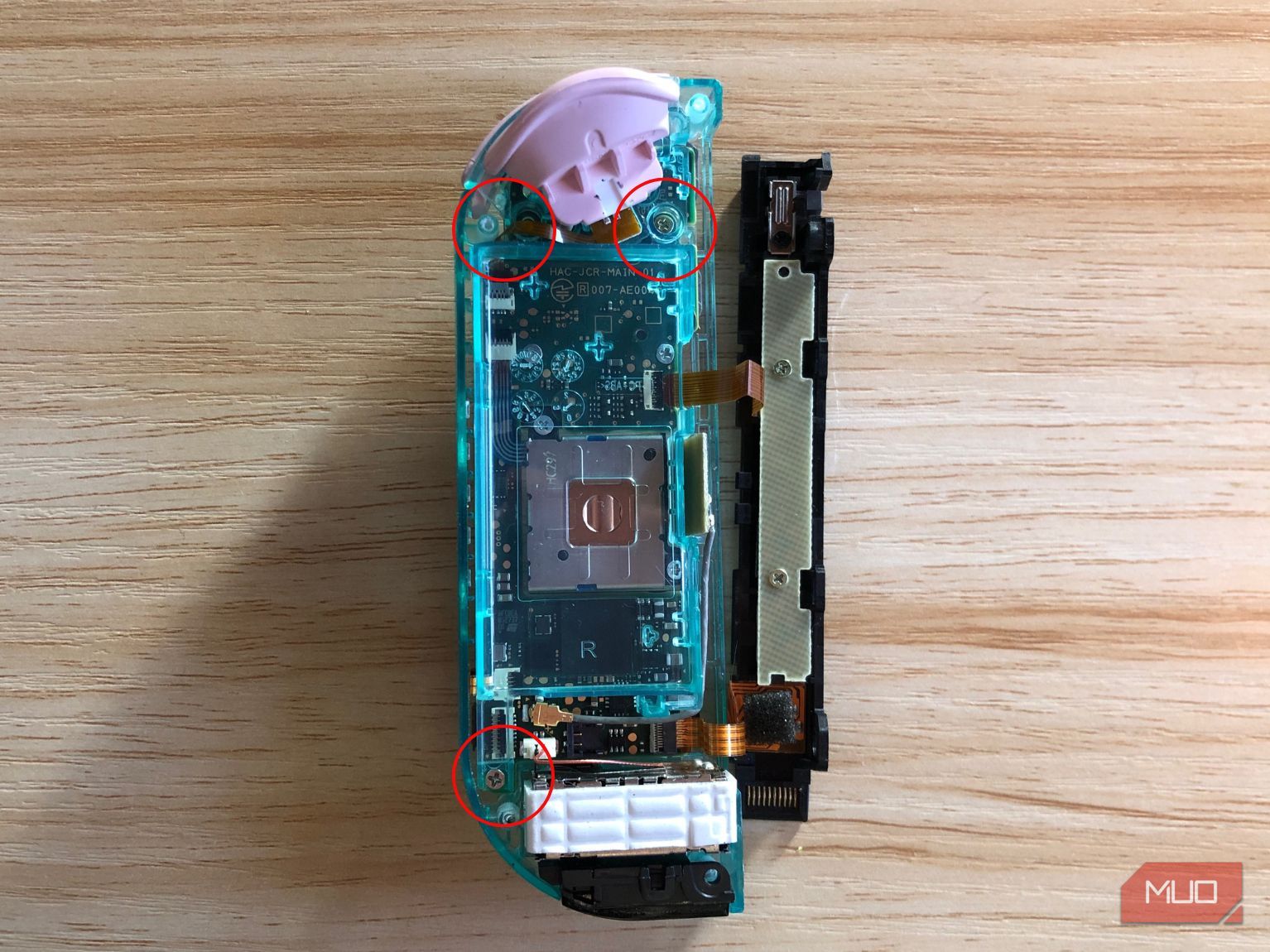

4. Снимите три винта центральной пластины крестовой отвёрткой и аккуратно отведите её влево.

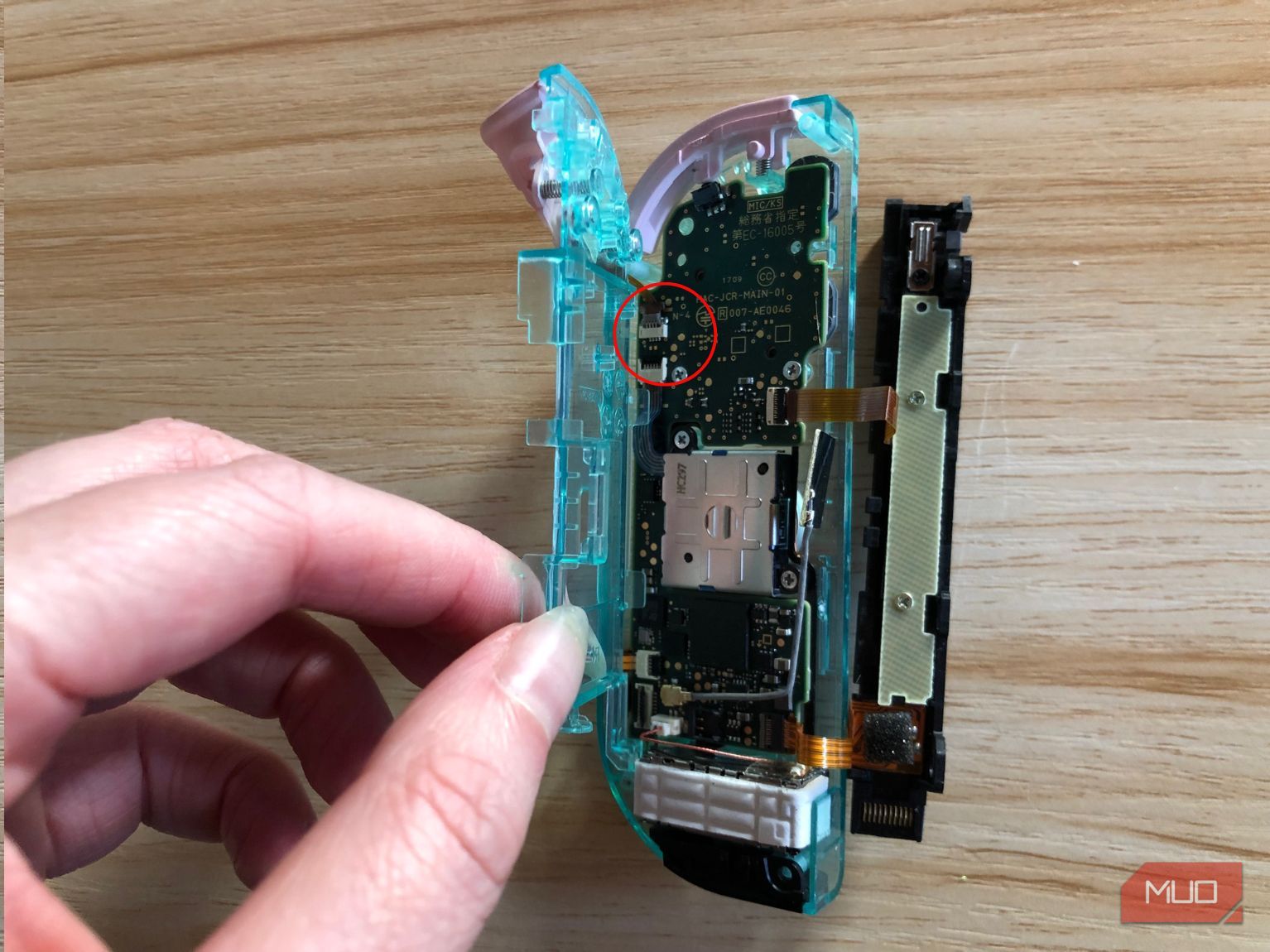

5. Центральная плата держится на ленточном кабеле триггера. Найдите разъём ленты: подденьте язычок фиксатора пинцетом вверх и медленно вытяните ленту, придерживая её концом. Отложите центральную панель в сторону.

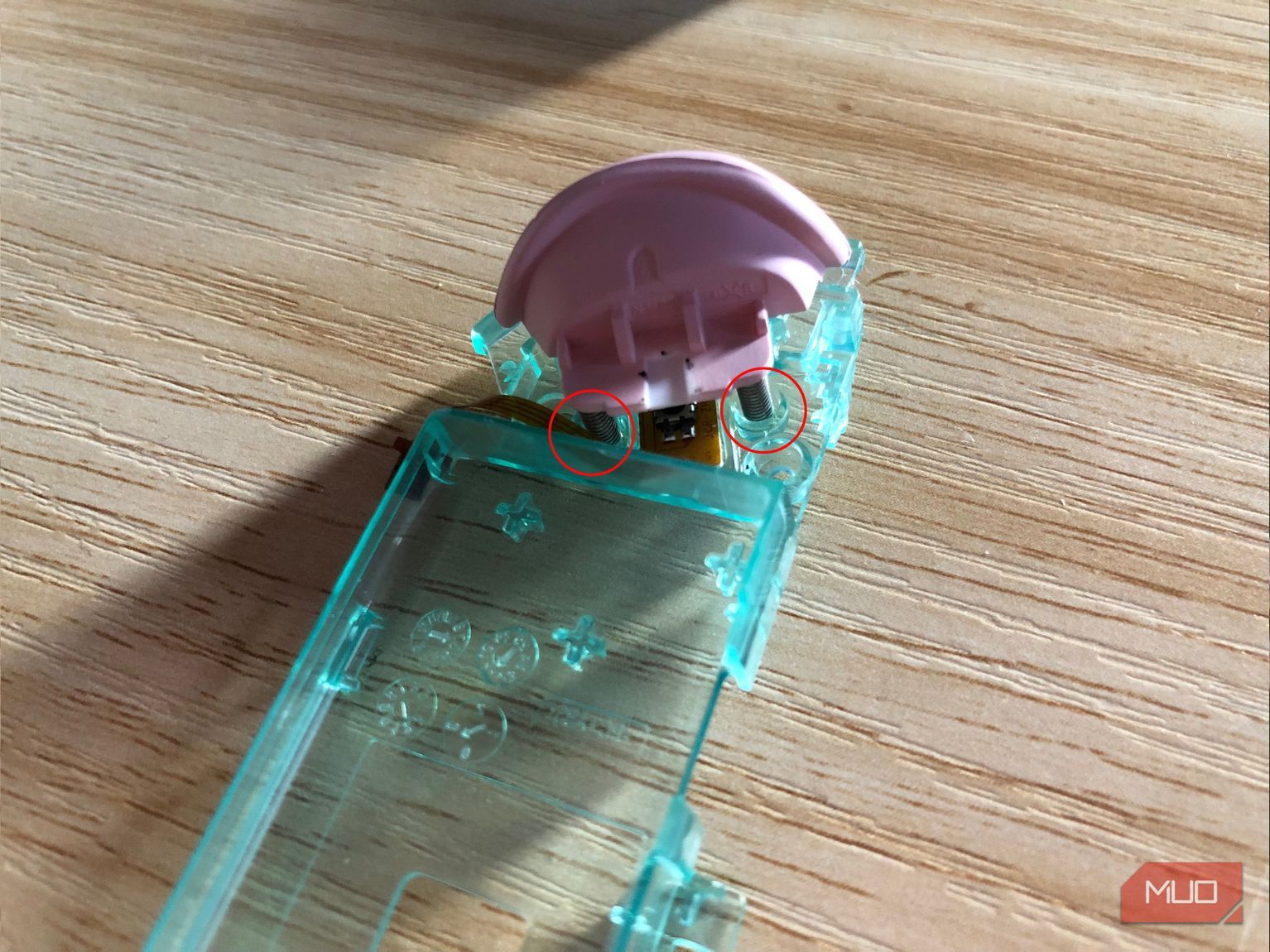

   Внимание: под кнопкой триггера находятся две пружинки; при неаккуратном извлечении они могут вылететь.

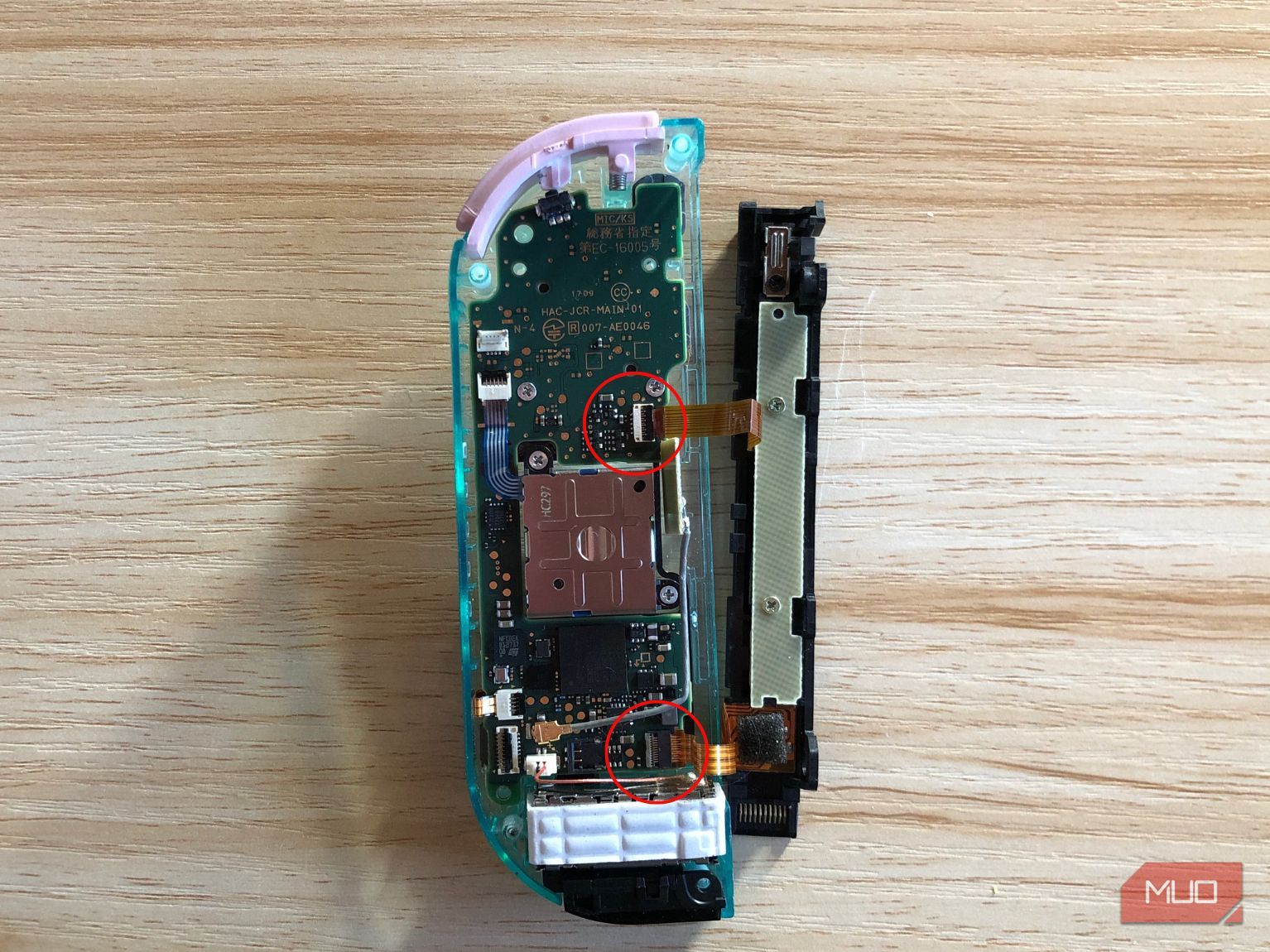

6. Поднимите язычки фиксаторов на двух ленточных кабелях, которые удерживают направляющую к корпусу, и аккуратно отсоедините их.

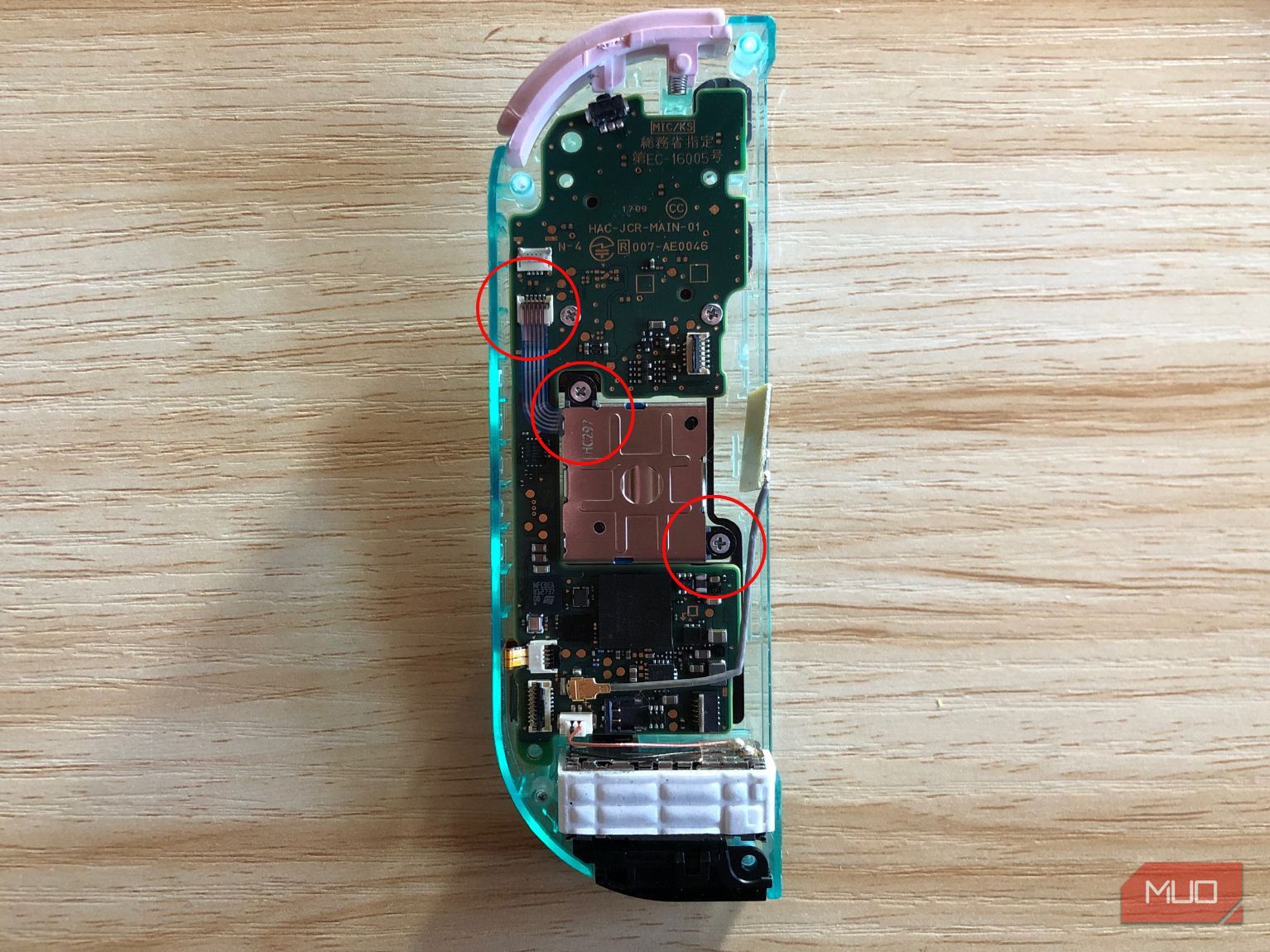

7. Отсоедините ленточный кабель джойстика, выкрутите два винта, фиксирующие джойстик, затем выньте его.

8. Аккуратно выньте кнопку R и следите, чтобы пружинка под ней не вылетела.

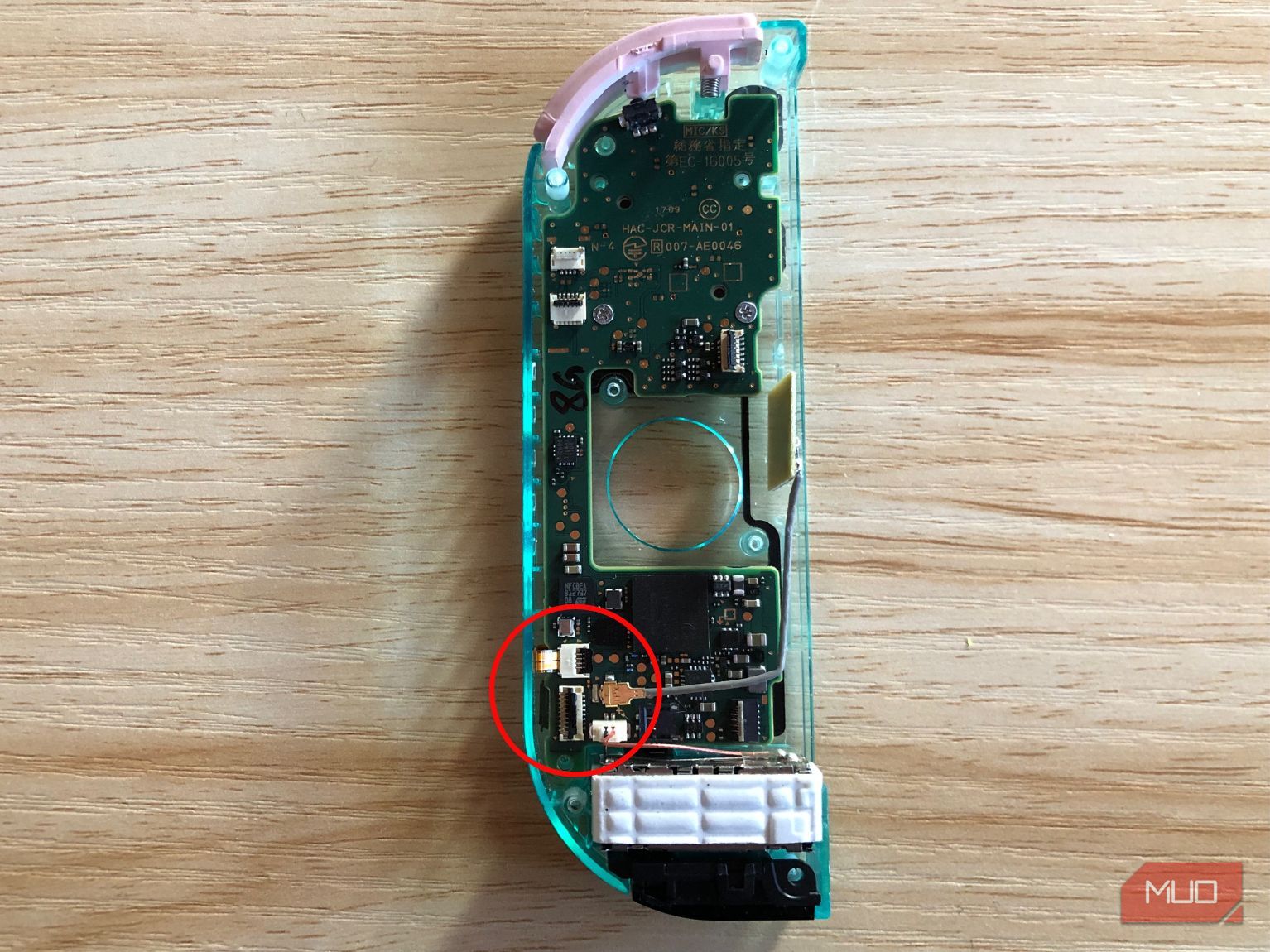

9. Отсоедините два ленточных кабеля в нижней левой части материнской платы (IR-модуль).


10. Ослабьте механизм вибрации (румбл), если он приклеен — подденьте его пластиковой лопаткой.

11. Выкрутите два винта, удерживающие материнскую плату, и одновременно аккуратно выньте плату и вибромотор.


12. Снимите все кнопки и резиновые прокладки, а также компоненты ИК-датчика.

Теперь все компоненты извлечены из старого корпуса. Убедитесь, что у вас сохранён порядок частей, и приступайте к сборке в обратном порядке. Если у вас был дрейф джойстика, замените джойстик при сборке.

Советы по аккуратной сборке

• Работайте в обратном порядке, проверяя каждый подключённый ленточный кабель до фиксации.
• Перед установкой батареи убедитесь в правильной ориентации и отсутствии перекосов.
• Не перетягивайте винты — они должны быть плотно, но без усилия.
• После сборки выполните базовую проверку всех кнопок, стиков и вибрации до закрытия задней панели.

Что делать, если что-то пошло не так

• Винт срезан: замените винт новым набором подходящего размера. Если головка винта срезана, используйте экстрактор для винтов или обратитесь в сервис.
• Ленточный кабель повреждён: приобретите замену шлейфа (не перепаивайте без опыта).
• Прибор не включается после сборки: проверьте соединение разъёма батареи и шлейфов, убедитесь, что плата не перекручена.

Когда не стоит менять корпус самостоятельно

• Контроллер находится на гарантийном обслуживании.
• Вы чувствуете дискомфорт при работе с электроникой и мелкими деталями.
• Внутри видна коррозия или следы жидкости — в этом случае лучше обратиться в профессиональный сервис.

Альтернативные подходы

• Покупка готовых сменных корпусов и установка в сервисе: снизит риск собственной ошибки, но потребует оплаты работы.
• Использование декоративных наклеек или скин-плёнок: безопасная альтернатива, не затрагивающая электронику.
• Замена только отдельных компонентов (джойстика/аккумулятора) вместо полного корпуса, если проблема локализована.

Ментальные модели и эвристики перед началом работы

• Правило «мелкие винты — маленькие контейнеры»: разделяйте винты по размерам и этапам разбора.
• Правило «фото-памяти»: делайте фото на каждом критическом этапе.
• Эвристика «не тянуть, а подтягивать»: при разборке сначала ищите защёлки и винты, а не тяните компонент силой.

Факты и проверки перед сборкой

• Проверьте батарею на вздутие: если корпус аккумулятора не ровный или есть выступы, замените батарею.
• Проверьте состояние контактов и разъёмов: они должны быть чистыми и без забоин.
• Перед окончательной сборкой выполните тест всех кнопок и стиков в меню Switch (калибровка джойстиков).

Критерии приёмки

• Контроллер включается и заряжается.
• Все кнопки и стики корректно реагируют на нажатия и движение.
• Вибромотор работает.
• Отсутствует дрейф джойстика (если джойстик был заменён — проверьте).
• Корпус плотно прилегает, нет люфтов или зазоров.

Тесты и приемочные сценарии

• Тест стека: зайдите в системные параметры Switch -> Контроллеры и сенсоры -> Калибровка стиков. Проведите все направления; отклонения должны отсутствовать.
• Тест кнопок: назначьте кнопки в игре или программном тестере и проверьте каждую.
• Тест вибрации: запустите игру с поддержкой вибрации или используйте встроенные тесты, если доступны.

Риск-матрица и меры снижения рисков

• Повреждение ленточного кабеля — вероятность средняя; влияние высокое. Меры: аккуратная работа, пинцет, запасные шлейфы.
• Потеря винтов — вероятность высокая; влияние среднее. Меры: контейнеры/магнитный лоток, фотографирование порядка.
• Повреждение материнской платы — вероятность низкая при аккуратной работе; влияние критическое. Меры: антистатический коврик, минимальная сила при поддевании.

SOP — быстрый чек-лист перед началом

1. Зарядите консоль и выключите её.
2. Подготовьте инструменты и контейнеры для винтов.
3. Сделайте стартовое фото правой/левой стороны контроллера.
4. Открутите внешние винты и снимите панель.
5. Отключите батарею и снимите плату по шагам.

Рольовые чек-листы

Для новичка:

• Проверьте инструменты.
• Делайте фото после каждого шага.
• Меняйте только корпус либо просите помощи.

Для опытного мастера:

• Имейте запасные ленточные кабели, джойстики и винты.
• Работайте на антистатическом коврике.
• Тестируйте каждый компонент до окончательной сборки.

Замена и совместимость деталей

• Джойстики и ленточные кабели совместимы по модели (правый/левый). При покупке обратите внимание на совместимость с вашей версией Joy-Con (ревизия платы может отличаться).
• Аккумулятор должен иметь такую же номинальную форму и разъём; при сомнениях берите оригинальные или проверенные аналоги от надёжных продавцов.

Где приобретать запчасти

• Специализированные интернет-магазины запчастей для игровых консолей.
• Платформы глобальной торговли (покупайте у продавцов с высоким рейтингом и подробными описаниями).
• Местные мастерские (иногда дешевле и с гарантией установки).

Примеры неудач и когда это не помогает

• Если материнская плата повреждена коррозией или коротким замыканием, замена корпуса не решит проблему.
• При аппаратных дефектах контроллера, не связанных с механикой корпуса (например, дефект микроконтроллера), потребуется замена платы.

Мини-методология ремонта

1. Диагностика: определите, нужна ли замена корпуса или отдельной детали.
2. Подготовка: инструменты, запасные части, фотофиксация.
3. Разборка: по шагам, аккуратно, с сортировкой винтов.
4. Замена: установите новые компоненты.
5. Тестирование: до и после окончательной сборки.
6. Ретроспектива: отметьте, что пошло не так и что улучшить в следующий раз.

Короткий глоссарий

• Ленточный кабель — тонкий плоский кабель для передачи сигналов между платами.
• Румбл — вибрационный мотор.
• Drift — самопроизвольное смещение сигнала джойстика.

Диаграмма принятия решения

flowchart TD
  A[Проблема с Joy-Con] --> B{Хотите заменить корпус?}
  B -- Да --> C[Оцените гарантию]
  C --> D{Гарантия активна?}
  D -- Да --> E[Отнесите в сервис]
  D -- Нет --> F[Подготовьте инструменты и запасные части]
  F --> G[Следуйте шагам руководства]
  G --> H[Тестирование]
  H --> I{Тест пройден?}
  I -- Да --> J[Соберите и используйте]
  I -- Нет --> K[Проверьте соединения и дефекты]
  K --> L[Замена повреждённых компонентов или сервис]
  B -- Нет --> M[Используйте скины или сервис]

Краткое резюме

Замена корпуса Joy-Con — выполнимая задача при наличии правильных инструментов и аккуратности. Этот процесс даёт возможность одновременно диагностировать и заменить джойстик или аккумулятор. Планируйте работу, делайте фотографии и держите запасные мелкие детали под рукой.

Важно: при малейших сомнениях или при наличии гарантийных обязательств воспользуйтесь профессиональным сервисом, чтобы не усугубить проблему.
