Как заменить выключатель на комбинированный выключатель‑розетка

Быстрые ссылки

• Что понадобится
• Перед началом работ
• Снять существующий выключатель
• Подготовить провода к новому комбокоммутатору
• Определить питающие (фазные) провода
• Если нужно, чтобы выключатель управлял и светом, и розеткой
• Если нужно, чтобы выключатель и розетка были независимыми
• Другие варианты использования комбокоммутатора
• Проверка, тесты и критерии приёмки
• План действий (SOP)
• Дерево решений для вариантов подключения
• Чек-листы ролей: самоучка и электрик
• Частые проблемы и устранение неисправностей
• Матрица рисков и меры снижения
• Краткий глоссарий
• Итог и рекомендации

Что понадобится

Минимум инструментов и материалов:

• Плоская и крестовая отвёртка
• Игловые пассатижи и комбинированные клещи
• Стриппер для снятия изоляции
• Индикатор фазы / мультиметр
• Дрель/шуруповёрт (по желанию)
• Проволочные наконечники и изолента
• Гофра/коробка и новая декоративная крышка

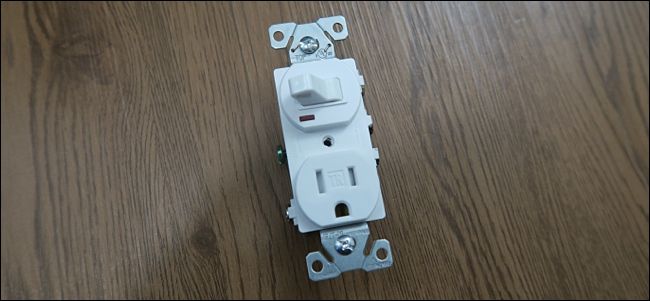

• Комбинированный блок (выключатель + розетка) подходящей мощности

Полезные рекомендации: выбирайте блоки от известных производителей, с защитой от перегрузки и с маркировкой клемм (фаза — латунный винт, нейтраль — серебристый винт, земля — зелёный винт).

Важно: не все коробки подходят по глубине — измерьте свободное место, чтобы убедиться, что новый блок поместится.

Перед началом работ

1. Отключите питание в щитке: выключите автомат, который отвечает за комнату.
2. Убедитесь, что питание действительно отключено: включите выключатель — свет должен быть погашен; проверьте индикатором фазы.
3. Критический предварительный шаг: убедитесь, откуда приходит питающий провод. Если питание сначала идёт на светильник, а потом — на выключатель, комбоблок не подключить (нет нейтрали в коробке). Питающий провод должен входить в коробку выключателя первым.

Important: работа под напряжением может привести к травме или смерти. Если вы не уверены, остановитесь и вызовите профессионала.

Снять существующий выключатель

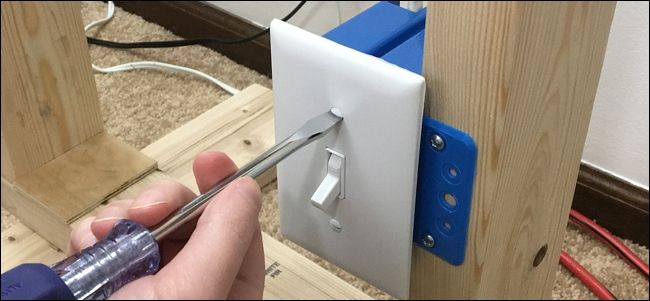

1. Снимите декоративную панель, открутив два винта.
2. Проверкой индикатором убедитесь в отсутствии напряжения.

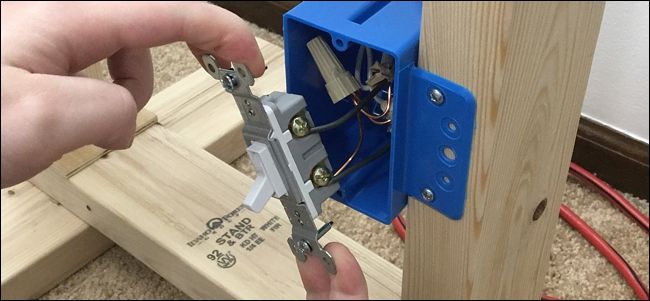

3. Открутите винты крепления самого выключателя и аккуратно вытащите его из монтажной коробки.

Осмотрите провода: обычно

• чёрные или красные — фазные (hot);
• белые — нейтраль (neutral);
• оголённые медные или зелёные — земля (ground).

Если вы видите только одну группу проводов (один набор фаз+нейтраль), тогда комбоблок совместим не будет.

Подготовить провода к новому комбокоммутатору

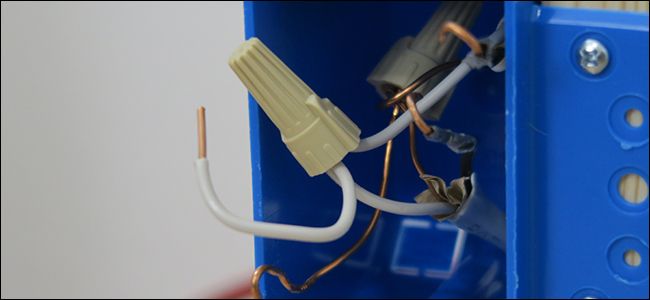

1. Снимите колпачок (скрутку) с нейтральных проводов — нам нужно собрать «пигтейл» (pigtail). Пигтейл — короткий провод, который объединяет несколько жил в одну точку подключения.
2. Если нейтрали скручены между собой, добавьте к ним отрезок провода той же марки (примерно 10–15 см), зачистите концы и снова закрепите колпачком. Один конец пигтейла пойдёт на нейтральную клемму розетки.

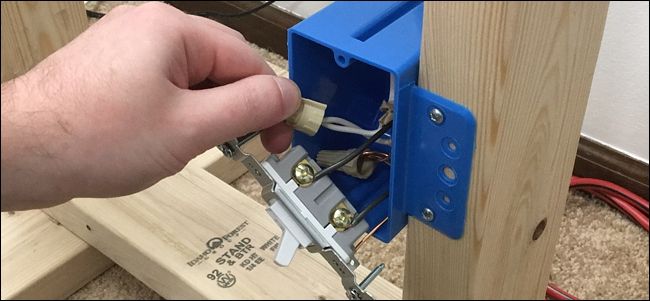

3. Загните концы всех проводов в крючки, чтобы удобно зафиксировать их на винтах. Если клеммы допускают прямую посадку провода, можно вставлять в отверстие и зажимать винтом.

Земля всегда подключается к зелёному винту. Нейтраль — к серебристому винту. Фаза — к латунному.

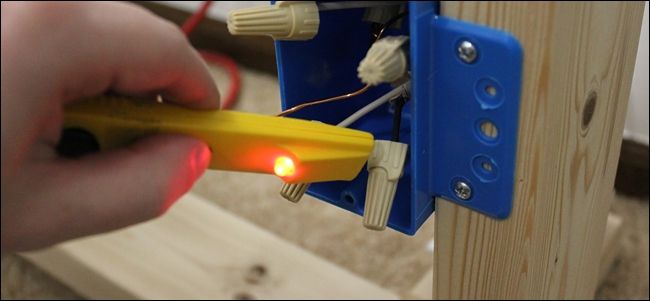

Определить питающие (фазные) провода

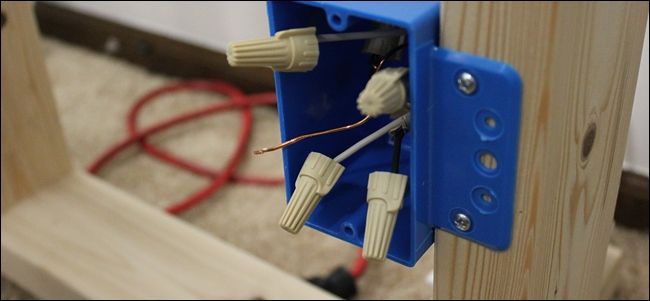

1. После того как провода раздвинуты и изолированы колпачками, включите автомат вновь.
2. Используйте индикатор фазы или мультиметр и аккуратно проверяйте каждую оголённую жилу по очереди. Питающий (фазный) провод даст индикацию.
3. Отметьте питающий провод маркером или цветной лентой.
4. Отключите автомат снова перед дальнейшей работой.

Note: многие индикаторы чувствительны к наведённому полю, поэтому держите провода разнесёнными по максимуму и проверяйте аккуратно.

Варианты подключения

Комбинированный блок можно подключить тремя основными способами:

1. Выключатель управляет и светом, и розеткой (розетка будет включаться/выключаться вместе со светом).
2. Выключатель и розетка независимы — розетка всегда под напряжением, а выключатель управляет только светом.
3. Выключатель управляет только розеткой (например, в мастерской для включения пылесоса), свет управляется отдельно.

Ниже описаны типовые схемы и пошаговые инструкции для каждого случая.

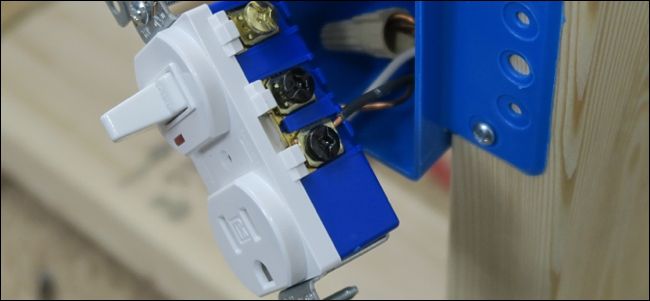

Если нужно, чтобы выключатель управлял и светом, и розеткой

1. Подключите провод, идущий к светильнику, к одному из чёрных винтов (или в соответствующее отверстие) выключателя.
2. Подключите питающий фазный провод к латунному винту (фаза питания).
3. Подключите нейтральный пигтейл к серебристому винту (нейтраль розетки).

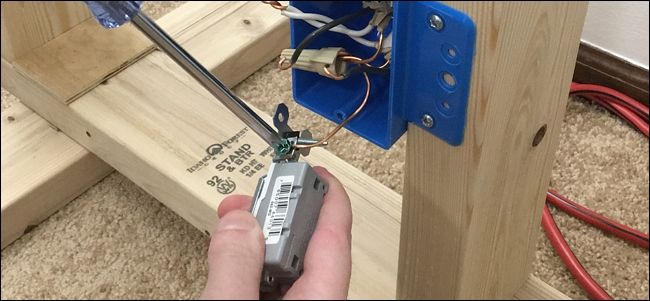

4. Подключите заземление к зелёному винту.
5. Аккуратно уложите провода в коробку, закрепите прибор и установите крышку.
6. Включите автомат и проверьте: при положении «включено» и лампа, и розетка должны быть под напряжением.

Совет: некоторые комбоблоки имеют перемычку для объединения цепей; проверьте наличие перемычки и документацию к устройству.

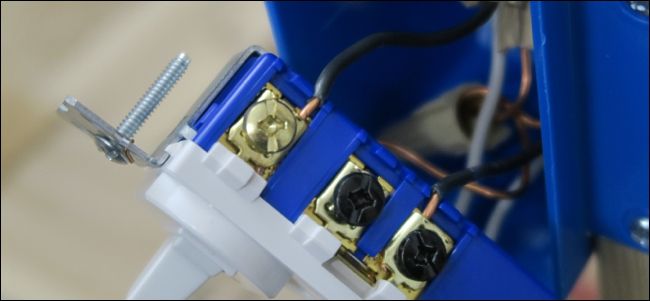

Если нужно, чтобы выключатель и розетка были независимыми

Суть: поменять местами подключения фазных проводов, чтобы фаза питания шла напрямую к розетке, а провод на свет был подключён через переключатель.

1. Питающую фазу подключите к клемме, которая отвечает за постоянное питание розетки (обычно это один из чёрных винтов).
2. Провод к светильнику подключите к латунному винту выключателя.
3. Нейтраль и земля остаются на своих клеммах (серебро и зелёный).
4. Подключите и проверьте работу: розетка всегда под напряжением, выключатель управляет только светом.

Примечание: на некоторых моделях есть заводская перемычка, которую нужно удалить или оставить — смотрите инструкцию.

Другие варианты использования комбокоммутатора

• Управление частью цепи: если вы хотите отключать цепочку розеток дальше по линии, комбокоммутатор можно поставить в начале этой ветки и направлять «выходящую» фазу на следующий участок.
• Встраивание в удлинитель: с условием использования кабеля 14/3 и полной герметизации в коробке, можно сделать переносную «переключаемую» розетку для мастерской.

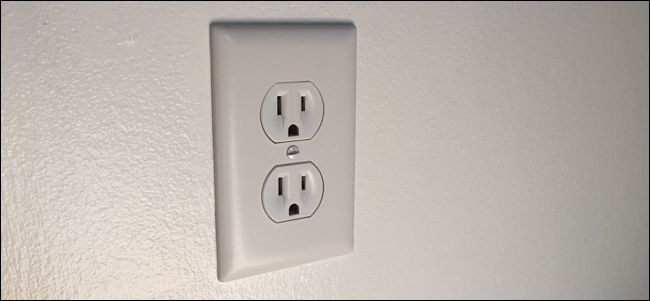

• Управление только розеткой: удобно для гаражного пылесоса, прожекторов и т. п.

Важно: при любом изменении схемы питания убедитесь, что вы правильно идентифицировали входящие и выходящие проводники и не разрываете нейтраль неверно — это может привести к неожиданным появлением напряжения на устройствах.

Проверка, тесты и критерии приёмки

Критерии приёмки

• Физически: блок установлен плотно, крышка защёлкивается, винты не перетянуты.
• Электрически: при выключенном автомате индикация отсутствует; после включения питания:
  • В варианте «общий контроль» — при включении выключателя розетка и свет включаются, при отключении — выключаются.
  • В варианте «независимые» — розетка остаётся под питанием, выключатель управляет только светом.
  • Заземление отсутствует на оголённых частях, отсутствуют искрения и перегрев.
• Безопасность: нет запаха гари, нет нагрева корпуса через 5–10 минут после нагрузки.

Тесты

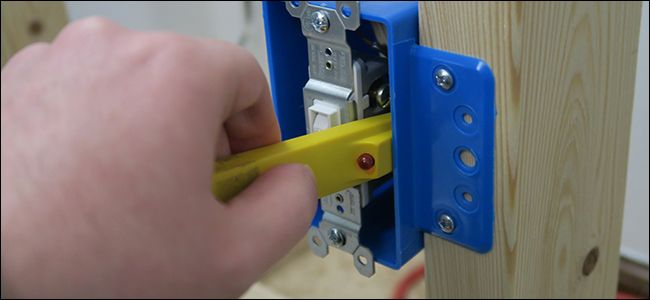

1. Мультиметром измерьте напряжение между фазой и нейтралью у розетки при выключенном и включенном положении (ожидаемо: 0/номинал по схеме).
2. Проверка заземления: тестером убедитесь в наличии соединения корпуса с землей.
3. Нагрузочный тест: подключите обычное бытовое устройство и проверьте устойчивую работу в течение 10–15 минут.

План действий (SOP)

Минимальная последовательность действий для безопасного выполнения работ:

1. Ознакомление с расположением автоматов и схемой цепи.
2. Отключение питания в щитке и маркировка автоматов.
3. Демонтаж крышки и снятие выключателя.
4. Проверка отсутствия напряжения индикатором.
5. Раздвижение проводов, идентификация нейтралей и питание с тестером.
6. Снятие колпачка с нейтралей, изготовление пигтейла, подготовка проводов.
7. Подключение согласно выбранной схеме.
8. Фиксация комбоблока, установка крышки.
9. Включение автомата, функциональное тестирование.
10. Документирование работ: фото до/после и обозначение изменений в схеме.

Дерево решений для выбора схемы подключения

flowchart TD
  A[Начало: есть ли нейтраль в коробке?] -->|Нет| B[Комбоблок невозможно установить]
  A -->|Да| C[Нужна ли розетка управляемой?]
  C -->|Да| D[Подключить фазу к латунному винту, выход на свет к чёрной клемме, нейтраль к серебристому]
  C -->|Нет — розетка всегда включена| E[Подключить фазу на розетку напрямую, провод на свет через выключатель]
  D --> F[Установить заземление и проверить]
  E --> F
  F --> G[Тестирование и фиксирование]
  G --> H[Готово]

Чек-листы ролей

Чек-лист для уверенного самоучки

• Убедился, что питание отключено и проверил индикатором
• Есть нейтраль в коробке
• Приготовлены инструменты и новый комбоблок
• Выполнил маркировку фазного провода
• Подключил нейтраль с пигтейлом и заземление
• Проверил работу мультиметром и тестером
• Сделал фото до/после

Чек-лист для электрика (что попросить сделать и проверить)

• Оценить возможность установки без нарушения кода
• Подобрать подходящий комбоблок по току и стиле
• При необходимости перенести / углубить монтажную коробку
• Протестировать после установки под нагрузкой
• Оставить схему и рекомендации для владельца

Частые проблемы и устранение неисправностей

Проблема: розетка не работает, хотя свет включается

• Проверьте соединение нейтрали на серебристой клемме.
• Убедитесь, что фаза подана на правильную клемму розетки.

Проблема: при включении розетки срабатывает автомат

• Возможно короткое замыкание — проверьте целостность изоляции.
• Проверьте правильность подключения нейтрали и фазы (нет фазы на нейтрали).

Проблема: индикатор фазы горит при выключенном положении

• Может быть ошибка в соединениях или наличие «обратной» нагрузки в цепи. Проверьте все соединения и наличие смежных ответвлений.

Если выявляются нестандартные схемы (например, переключатели на нескольких точках или присутствует реле), остановитесь и вызовите электрика.

Матрица рисков и меры снижения

Риски

• Ошибка идентификации провода → риск поражения током или короткого замыкания.
• Отсутствие нейтрали → невозможность установки.
• Неправильное заземление → риск пробоя корпуса.
• Перегрузка цепи → срабатывание автомата или перегрев.

Меры по снижению рисков

• Всегда выключать и проверять автомат.
• Маркировать провода и фотографировать до изменений.
• Использовать пигтейл и надёжные соединители.
• Оценивать нагрузку и соответствие провода/автомата.

Совместимость, разрешения и нормы

• В разных регионах требования к монтажу розеток в настенных коробках и путям проводки различаются. Проверьте местные правила и строительные нормы.
• Некоторые страховые полисы или правила жилого комплекса требуют, чтобы подобные работы выполнял лицензированный электрик.
• Если вы модифицируете цепь, нарушая заводскую разводку, проверьте, не нарушит ли это гарантию или стандарты электробезопасности.

Как проверить и принять работу окончательно

Критерии приёмки

• Визуальная проверка: нет оголённых проводов, корпус не деформирован
• Электрическая проверка: номинальное напряжение на розетке и светильнике при требуемом положении выключателя
• Нагрузочный тест: устройство работает устойчиво 10–15 минут без нагрева

Документация

• Сделайте фото до и после
• Запишите, на какие автоматы и контакты подключено новое устройство
• При передаче жилья — отметьте изменения в технической документации

Короткий глоссарий

• Фаза — проводник, по которому подаётся напряжение от источника.
• Нейтраль — проводник, через который возвращается ток к источнику.
• Земля — защитный провод для отвода тока при замыкании на корпус.
• Пигтейл — короткий провод, соединяющий несколько жил в одну точку.
• Колпачок (wire nut) — изоляционный соединитель для скрутки проводов.

Советы по безопасности и лучшим практикам

• Всегда меряйте мультиметром даже после выключения автомата.
• Не работайте в сыром помещении и не касайтесь оголённых жил без инструментов.
• Используйте клеммы с винтовой фиксацией или заводские отверстия, а не временные скрутки.
• Подписывайте автоматы в щитке, чтобы потом быстро отключать нужную линию.

Часто задаваемые вопросы

Вопрос: Можно ли поставить комбоблок вместо выключателя, если под розеткой нет нейтрали?

Ответ: Нет. Для работы розетки нужна нейтраль в коробке. Если нейтраль идёт сначала на светильник, потребуется тянуть дополнительную жилу или изменить схему, что обычно делают профессионалы.

Вопрос: Какой провод подключать к какому винту?

Ответ: Фаза — латунный/бронзовый винт, нейтраль — серебристый винт, земля — зелёный винт. Проверьте маркировку на корпусе.

Итог и рекомендации

Комбинированный выключатель‑розетка — удобный способ добавить розетку без прокладки новой линии. Проект вполне осуществим для уверенного самоучки при наличии нейтрали в коробке и базовых инструментов. В сложных или неоднозначных случаях лучше привлечь квалифицированного электрика. Всегда выполняйте полные проверки и документируйте изменения.

Краткое объявление для рассылки (100–200 слов)

Добавить розетку без штробления стен и прокладки новых кабелей проще, чем кажется: комбинированный выключатель‑розетка — практичное решение для кухни, мастерской или коридора. Эта инструкция подробно объясняет, как подготовить проводку, как определить питающий провод, как сделать пигтейл для нейтрали и какие варианты подключения существуют: управляемая розетка, независимая розетка или розетка и свет под единым управлением. Обратите внимание на безопасность: питание выключается в щитке, все соединения надежно изолируются, а заземление обязательно подключается. Если в коробке нет нейтрали или схема в доме сложная — привлеките электрика. Документируйте изменения фото и схемой. Маленькая модификация — существенное удобство в повседневной жизни.

Резюме

• Комбинированный выключатель‑розетка удобен и экономит розетки.
• Ключевой момент: нейтраль должна быть в коробке выключателя.
• Безопасность и проверка — первостепенны.
• Если схема нестандартна или нет уверенности — нанимайте электрика.
